Módulo de evitación de obstáculos IR de reflexión, sensor infrarrojo para robot de coche inteligente Aduino, 5/10 Uds.

Descripción del móduloEl módulo del sensor en la luz ambiental tiene una capacidad adaptada fuerte, tiene un par de lanzamientos por infrarrojos y recibe un tubo, lanza el tubo que se lanza la frecuencia de los infrarrojos, la dirección de detección de peligro encontró la propiedad de los obstáculos (superficie de reflexión) Shi, la parte posterior del reflejo por infrarrojos recibió el tubo, después de que los reproductores comparados procesan el circuito zhihou, el verde indica que la luz brilla, mientras que la interfaz de salida3V-5V.El rango de detección de este sensor se puede ajustar mediante potenciómetro, con pequeñas disturbancias, fácil de montar, características fáciles de usar, se puede usar ampliamente en robots, automóviles para evitar obstáculos, centros turísticos y países negros y blancos y muchas otras ocasiones.

Descripción del parámetro del módulo:
1.Si el módulo detecta obstáculos por delante de la señal, el LED verde se enciende en la señal de salida de nivel bajo de la placa OUT, el módulo detecta la distancia 2 ~ 30 cm, el ángulo de detección de 35, el rango de detección se puede ajustar mediante un potenciómetro de ajuste del sentido del reloj, El rango de detección aumenta el potenciómetro de ajuste del sentido del contador y reduce el rango de detección.

2. Detección activa del sensor de reflexión infrarroja, por lo que la reflectividad y la forma son la clave para detectar la distancia.Rango de detección de negro mínimo, blanco los objetos pequeños más grandes desde distancias pequeñas y grandes.
3. El módulo del sensor se puede conectar directamente a la boca IO del circuito integrado monolítico, o puede controlar directamente un relé de 5 V; Conexiones: VCC-VCC; GND-GND; OUT-IO4, comparador LM393, estable; 5.Se puede utilizar una fuente de alimentación de 3-5 V CC para alimentar el escaneo del módulo.Cuando se enciende la alimentación, el LED rojo de alimentación se enciende;
6.3 mm de los orificios para tornillos para una fácil fijación e instalación;

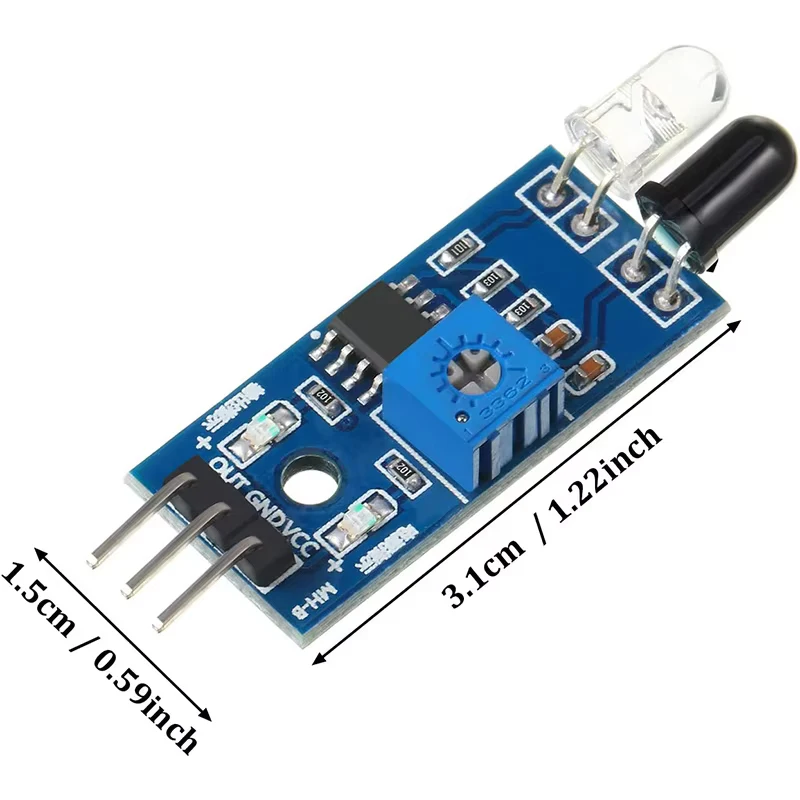

7, tamaño del tablero: 3,2 CM * 1,4 CM8, cada módulo ya se envía compare el voltaje de retención ajustando el potenciómetro, una situación excepcional, no ajuste arbitrariamente el potenciómetro...
Descripción de la interfaz del módulo:
1. un VCC de voltajes externos de 3,3 V-5 V (5 V conectado directamente a una computadora de un solo chip de 3,3 V de un solo chip)2.GND: GND externo 3. OUT interfaces de salida digital de placa pequeña (0o 1)
