Descripción
Atributos del producto:

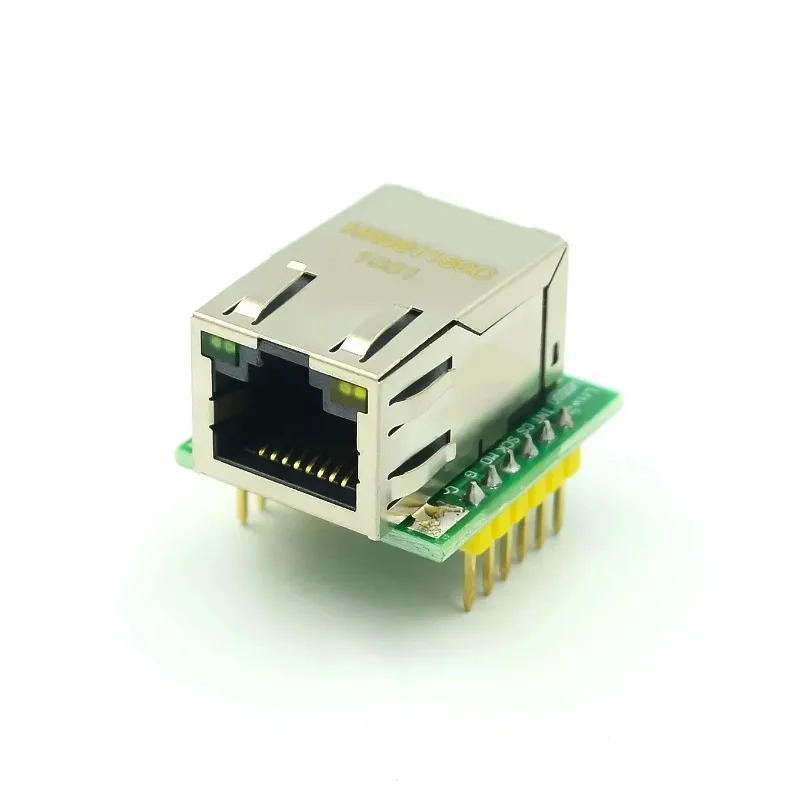

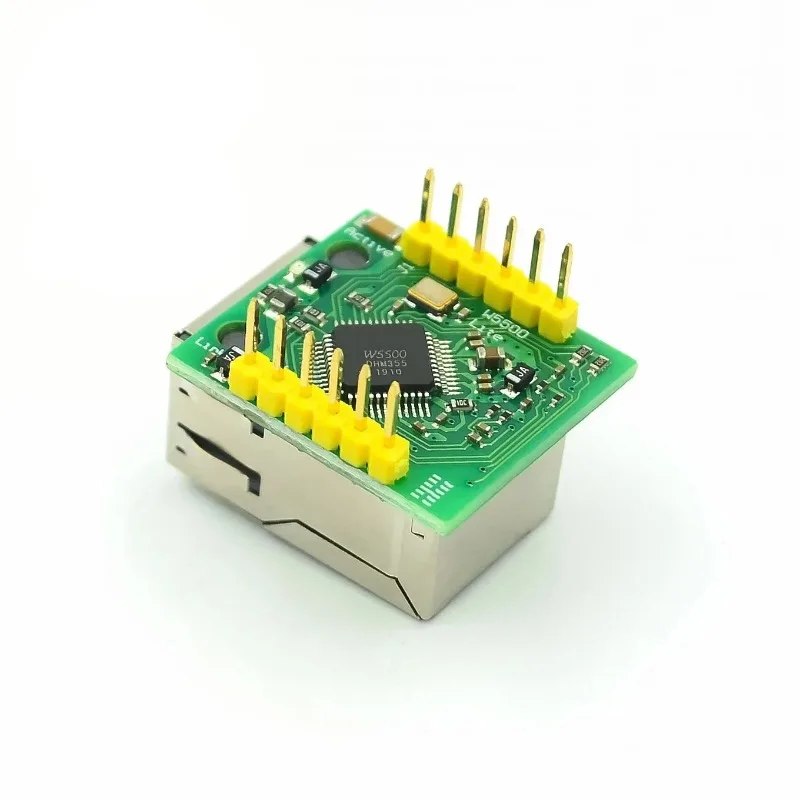

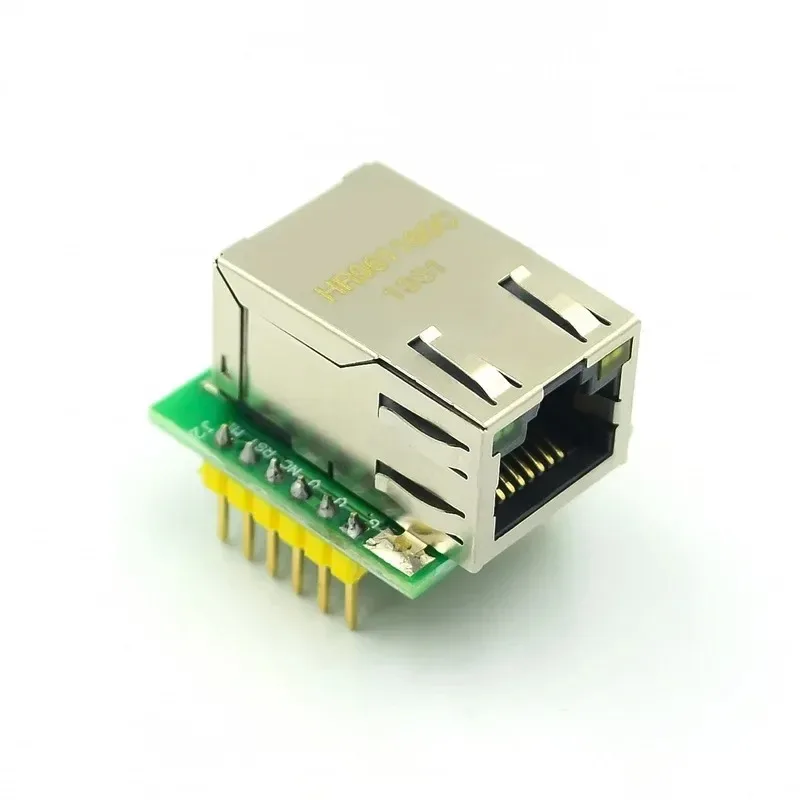

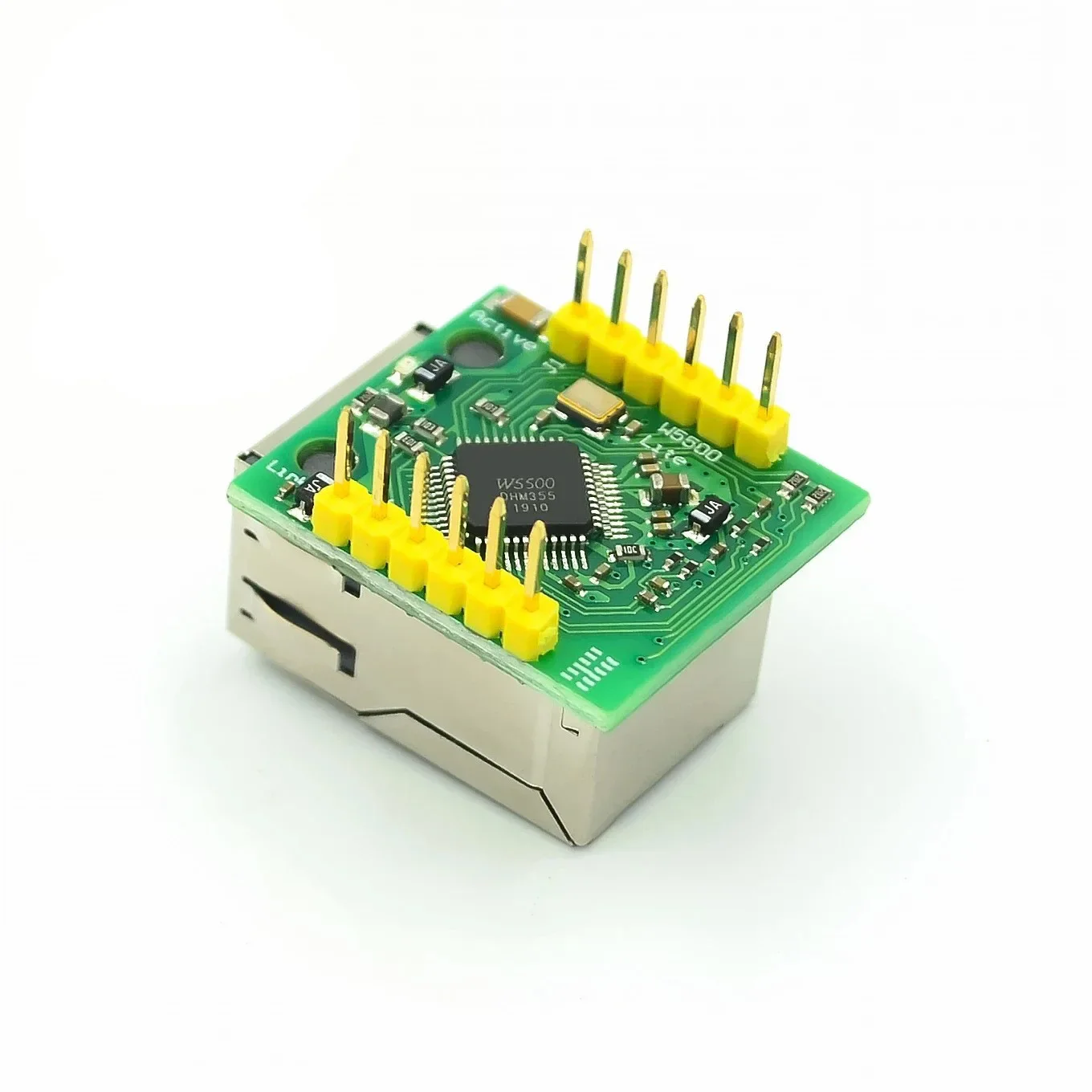

Módulo W5500Es el módulo Ethernet de una interfaz SPI, la interfaz tiene un nivel TTL de 3,3 V, voltaje de fuente de alimentación de +3,3 V, asegúrese de que la corriente no sea inferior a 200 mA, el voltaje es continuo y estable +3,3 V.

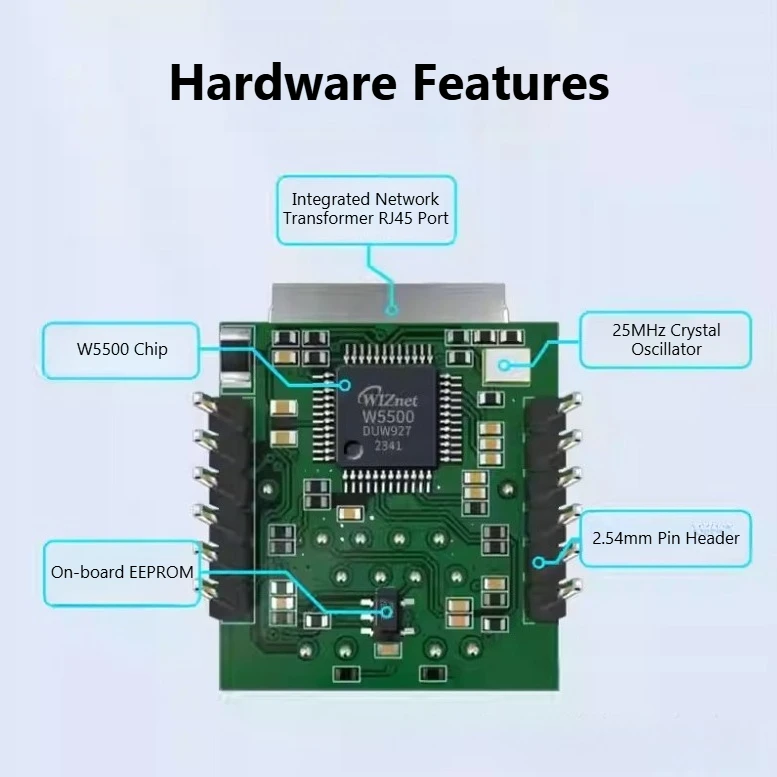

Características de la función:
Interfaz SPI de alta velocidad 80MHz
El usuario de la pila de protocolos Hardware-TCPIP integrado, casi sin comprender los complejos conocimientos del protocolo de red
Admite hasta 8 enchufes
Admite protocolo TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Integración de la capa de enlace de datos, capa física.
Apoyar la despertar
Admite interfaz periférica serial de alta velocidad (modelo SPI 0, 3)
Buffer interno de recepción de 32K bytes
La capa física (PHY) Ethernet 10BaseT/100BaseTX integrada
Admite negociación automática (full duplex o half duplex basados en 10/100)
No es compatible con el parche IP
El voltaje de funcionamiento de la señal de voltaje de 3,3 V, E/S y 5 V
Pantalla LED (full duplex o half duplex, conexión de red, velocidad de red, activo)
Paquete tipo pin ultra pequeño, conveniente para aplicaciones integradas
Aplicación del proyecto de muestra C
Personajes del producto:
Modo de fuente de alimentación: fuente de alimentación externa de 3,3 V, la corriente debe ser superior a 200 mA;
Interfaz de control: nivel TTL, interfaz SPI de 3,3 V;

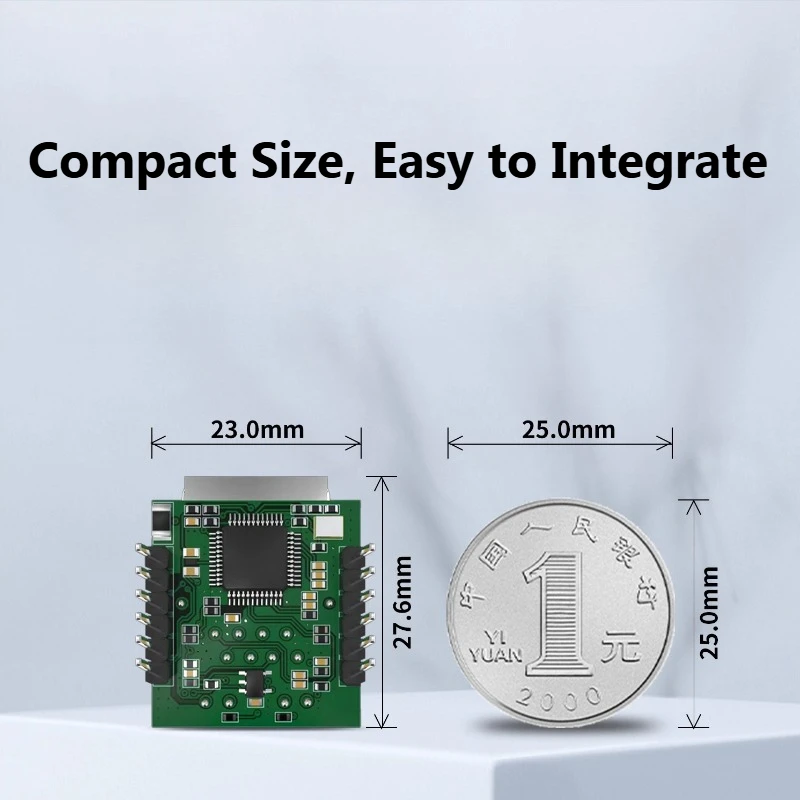

Tamaño de PCB: 23 * 25 mm;
Dimensiones mecánicas: 28,5 * 23 * 24
