Parámetros de detalles del bebé
Instrucciones Modbus RTU
Velocidad en baudios: 9600 8 en la lista no hay 1
16 Jin Zhi enviado
16 Jin Zhi Recibido
Pasos de operación:

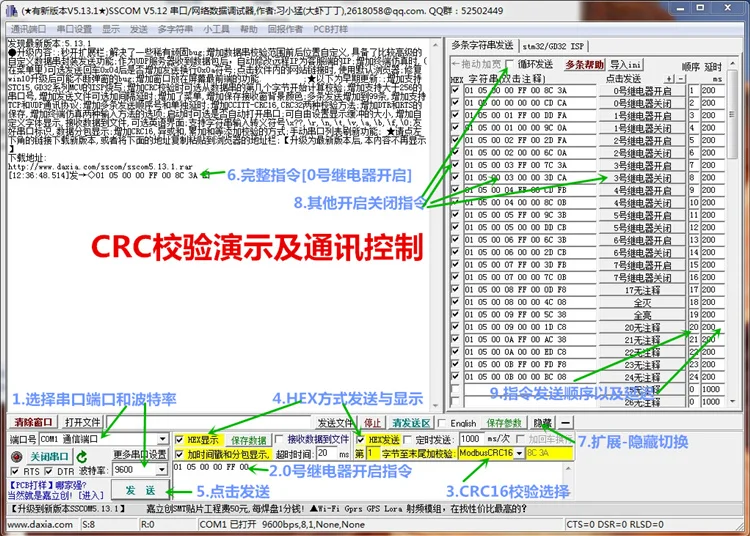

1. Tasa de baudios de comunicación de selección de software
2. Establezca la dirección (la dirección del dispositivo utilizado para la comunicación, la dirección predeterminada es 01)
/*******************************************************************/
Nota: Conecte solo un dispositivo, de lo contrario se establecerá la dirección.
Establezca la dirección en: 01
00 10 00 00 00 00 01 02 01 6A 00 // Cambio 01
Establezca la dirección en: 02
00 10 00 00 00 00 01 02 02 2A 01 // Cambio 02
Establezca la dirección en: 03
00 10 00 00 00 00 01 02 03 EB C1 // Cambio 03
La Dirección de lectura
00 03 00 00 00 01 85 dB
Devoluciones:
00 00 03 02 01 44 44 // 01 para la dirección
/*******************************************************************/
/*******************************************************************/
El significado de cada byte:
[Dirección No. 1]
// --------------------------------------------
1 hao Relé encendido: 01 05 01 01 00 00 9D 9A
Byte 1: Dirección
Byte 2: Función
Byte 3 4: Registrar dirección
Byte 5 6: Registrar datos
Byte 7 8: Comprobación CRC
// ==============================================================
[Dirección No. 1]
// --------------------------------------------
0 Relé encendido: 01 05 00 00 FF 00 8C 3A
0 Cierre de relé: 01 05 00 00 00 CD CA
// --------------------------------------------
1 Hao Relé encendido: 01 05 00 01 FF 00 DD FA
1 relé Hao cierra: 01 05 01 00 00 00 9C 0A
// -------------------------------------------
2 Hao Relé encendido: 01 05 02 00 FF 00 2D FA
2 cierres de relé Hao: 01 05 02 00 00 00 6C 0A
// -------------------------------------------
3 Relé encendido: 01 05 00 03 FF 00 7C 3A
Cierre de 3 relés: 01 05 03 00 00 00 3D CA
// -------------------------------------------
4 Hao Relé encendido: 01 05 00 04 FF 00 CD FB
4 relé Hao se cierra: 01 05 04 00 00 00 8C 0B
// --------------------------------------------
5 Hao Relé encendido: 01 05 00 05 FF 00 9C 3B
Cierre de relé 5 Hao: 01 05 00 05 00 00 DD CB
// -------------------------------------------
6 Hao Relé encendido: 01 05 00 06 FF 00 6C 3B
Cierre de relé 6 Hao: 01 05 06 00 00 2D CB
// -------------------------------------------
7 Relé encendido: 01 05 00 07 FF 00 3D FB
7, el relé apagado: 01 05 00 07 00 00 7C 0B
// -------------------------------------------
/************************************************************************/
Leer 0 Estado del relé: 01 01 00 00 00 01 FD CA
Leer 1 Estado del relé Hao: 01 01 00 00 01 01 Ac 0A
Leer 2 Estado del relé Hao: 01 01 02 00 00 01 5C 0A
Lee 3 estados del relé: 01 01 03 00 00 01 0D CA
Leer 4 Estado del relé Hao: 01 01 04 00 00 01 BC 0B
Leer 5 Estado del relé Hao: 01 01 00 00 05 01 Ed CB
Leer 6 Estado del relé Hao: 01 01 00 00 06 01 1D CB
Leer 7 Estado del relé: 01 01 07 00 00 01 4C 0B
Lea todo el estado del relé: 01 01 00 00 08 3D CC
/***********************************************************************/
Comando Mover:
Nota: Cierre inmediatamente después de abrir, 100MS es una unidad [Tabla de 1 Generación 100Ms]
1 Hao Dirección:
0 Movimiento del relé: 01 05 02 00 07 00 Ce 42 // 700MS = 7*100MS = 700MS
1 movimiento del relé Hao: 01 05 02 01 08 00 9A 72 // 800MS
Devolución: igual que las instrucciones de envío
2 hao Dirección:
0 Movimiento de relé: 02 05 02 05 00 00 CF 11 // 500MS
1 movimiento del relé Hao: 02 05 02 01 06 00 9E 21 // 600MS
// ======================================================================
Quan Mie: 01 0F 00 00 08 01 00 Fe 95
Todo brillante: 01 0F 00 00 08 01 FF Be D5
/**********************************************************************/
Instrucción de giro único:
0 Volteo del relé: 01 05 55 00 00 00 F2 9A
1 Volteo de relé Hao: 01 05 00 01 55 00 A3 5A
2 Volteo de relé Hao: 01 05 02 00 55 00 53 5A
3 Volteo de relé: 01 05 00 03 55 00 02 9A
4 Volteo de relé Hao: 01 05 00 04 55 00 B3 5B
5 Volteo de relé Hao: 01 05 00 05 55 00 E2 9B
Volteo de relé 6 Hao: 01 05 00 06 55 00 12 9B
7 Volteo de relé: 01 05 00 07 55 00 43 5B
Todas las instrucciones:
01 05 00 00 5A 00 F7 6A
/*********************************************************************/
Lea el estado de entrada de todas las interfaces
Transmisión: 01 02 00 00 08 79 CC // Leer 8 Estado de entrada
Devoluciones: 01 02 01 00 A1 88

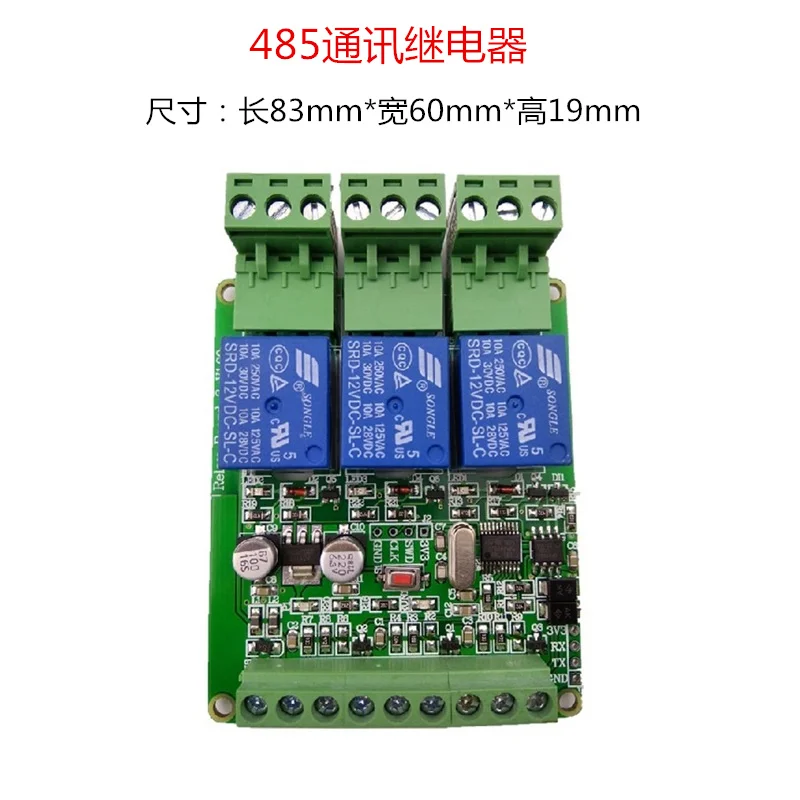

Comprar Módulo de entrada-salida de relé de comunicación de 3 vías modbus-rtu de Pin directo equipo RS485 TTL 12V DC
