Descripción
Características:
1.Admite carga rápida bidireccional PD 45W para una carga/descarga eficiente y estable, mejorando la eficiencia del uso
2.Cuenta con dos puertos tipo C y dos USB para una cómoda carga simultánea de múltiples dispositivos
3.La pantalla LED en tiempo real muestra con precisión el nivel, el voltaje y la corriente de la batería para una visibilidad clara del estado
4.La protección múltiple incorporada contra sobrecarga, sobredescarga, sobretensión y sobrecalentamiento garantiza un funcionamiento seguro

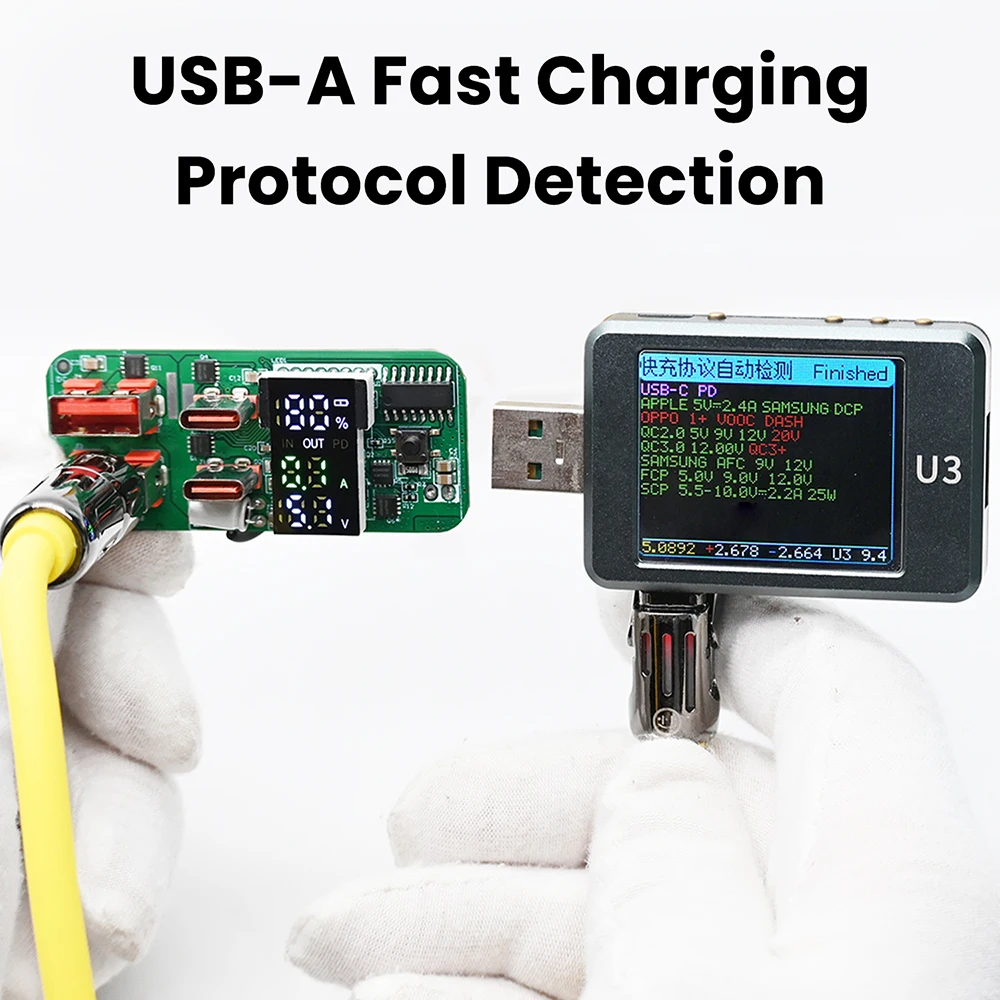

5.Compatible con los principales protocolos de carga rápida que incluyen PD/QC/SCP, ampliamente adaptable a varios dispositivos inteligentes

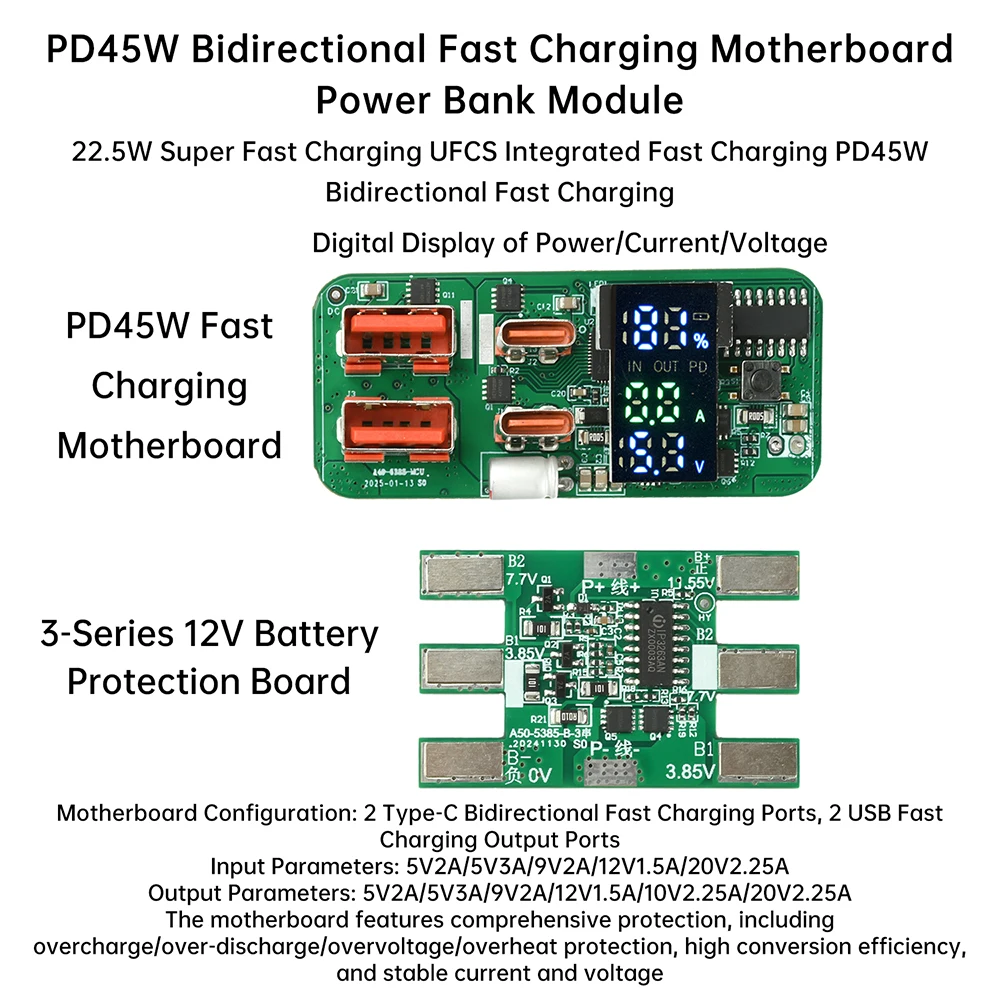

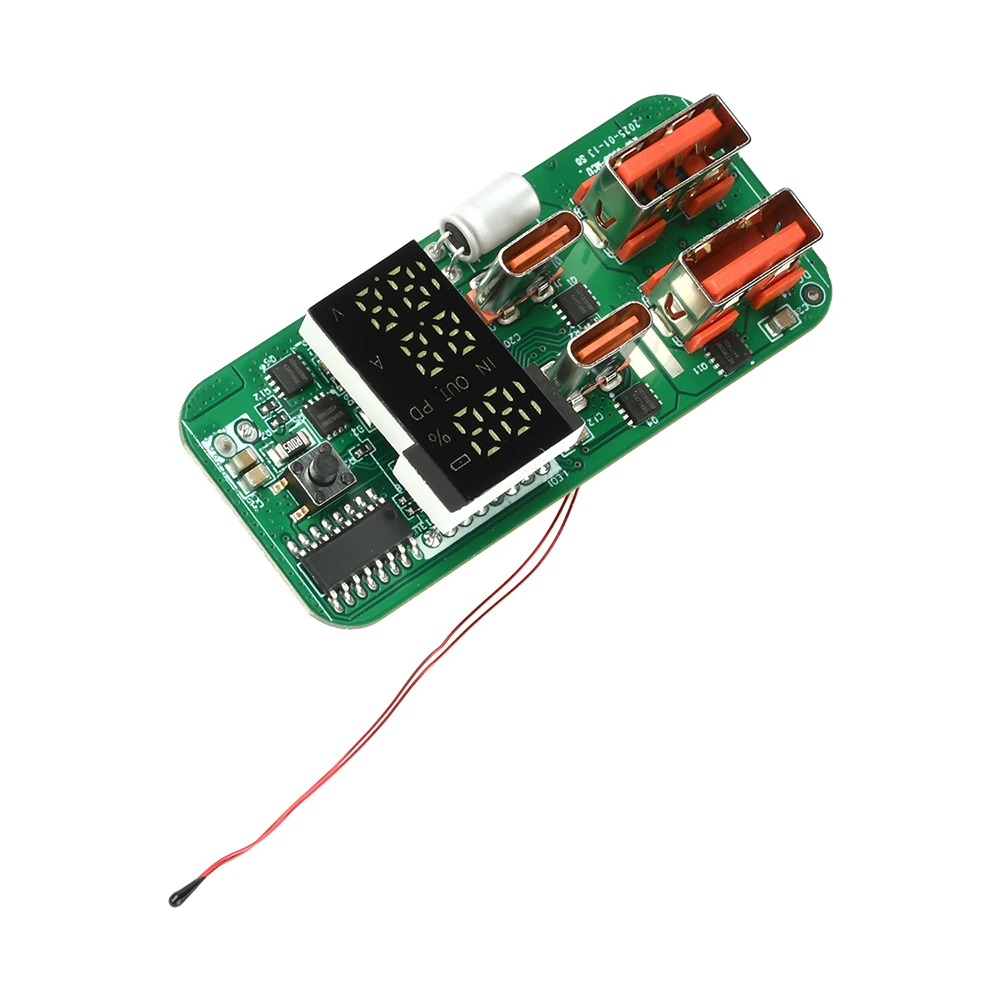

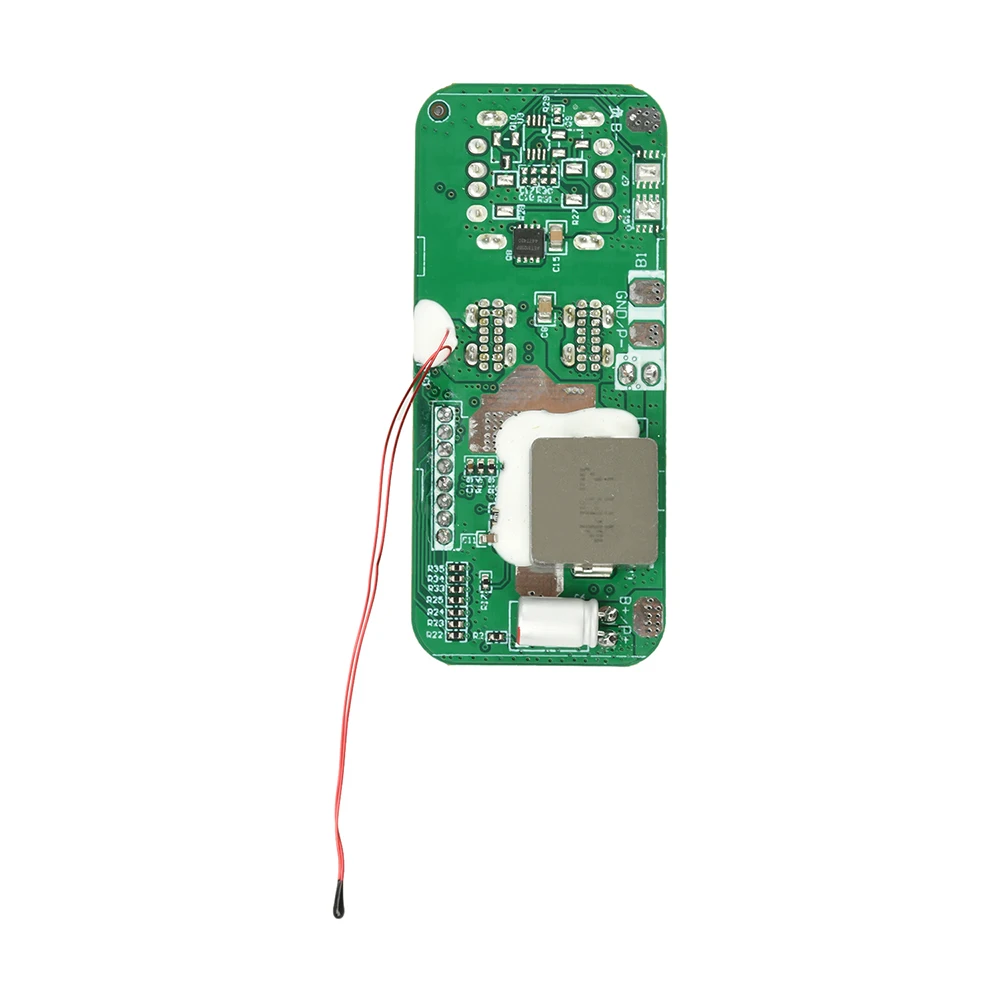

Nombre del producto: Placa base de carga rápida bidireccional
Parámetros de entrada: 5V2A/5V3A/9V2A/12V1.5A/20V2.25A
Parámetros de salida: 5V2A/5V3A/9V2A/12V1.5A/10V2.25A/20V2.25A
Interfaces: Equipado con 2 puertos de carga rápida tipo C (admite carga y salida) + 2 puertos de salida de carga rápida USB
Protocolos: PD, QC, APPLE, FCP, SCP, etc.
Características: Protección integral de la placa base que incluye protecciones contra sobrecarga/sobredescarga/sobretensión/sobrecalentamiento.Alta eficiencia de conversión con salida estable de corriente y voltaje.

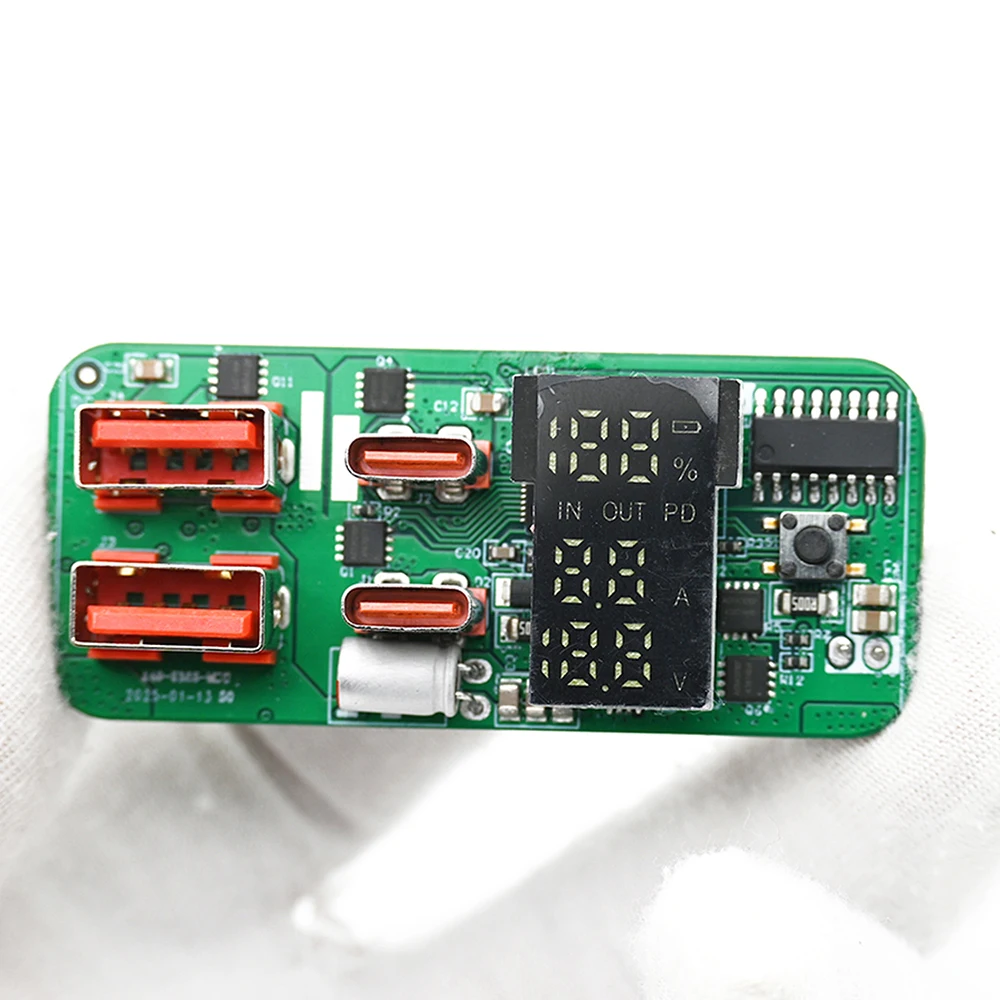

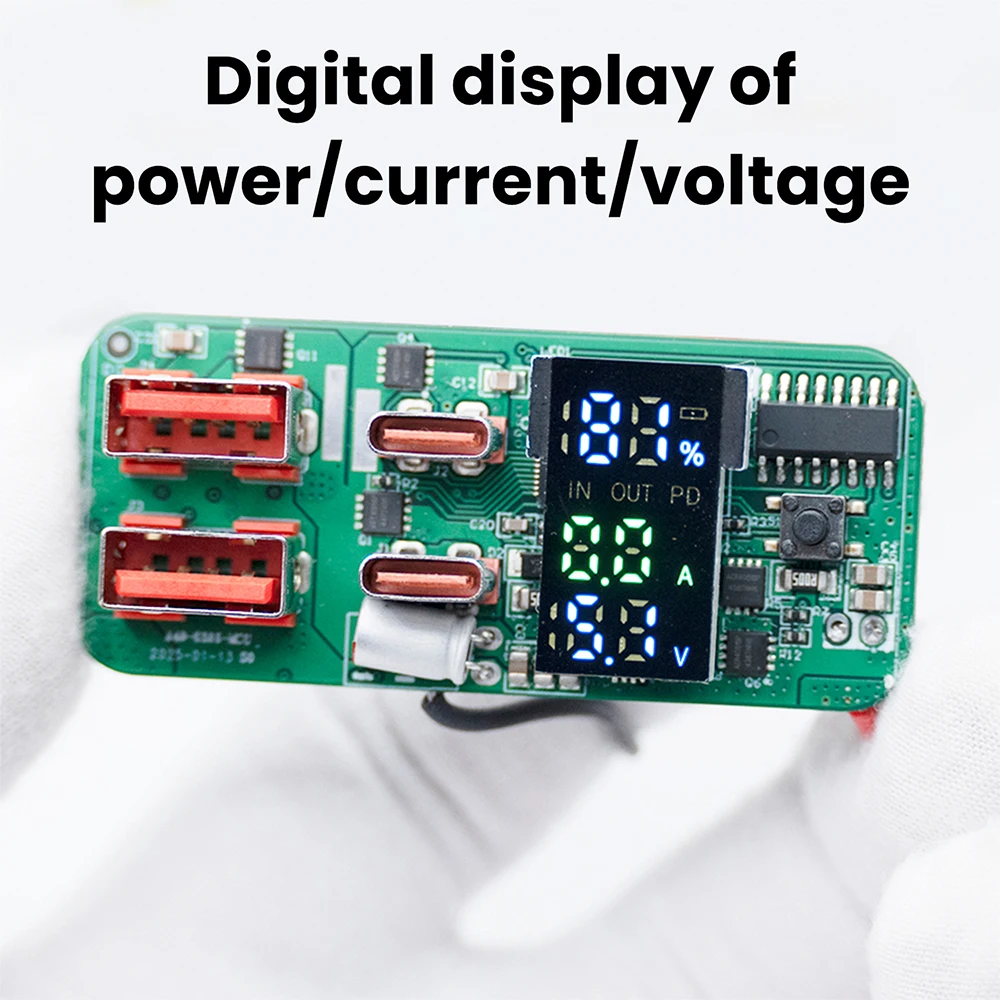

Pantalla: Pantalla de tubo digital que muestra el nivel/corriente/voltaje de la batería

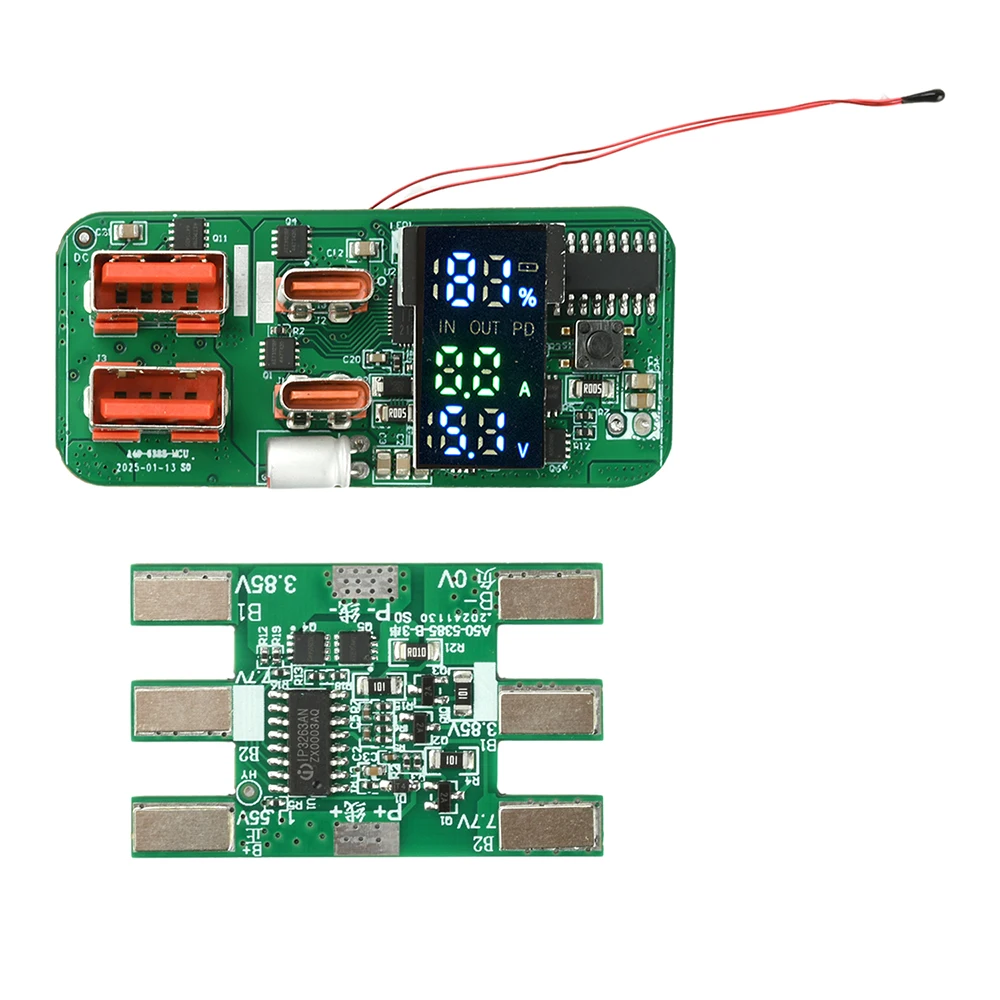

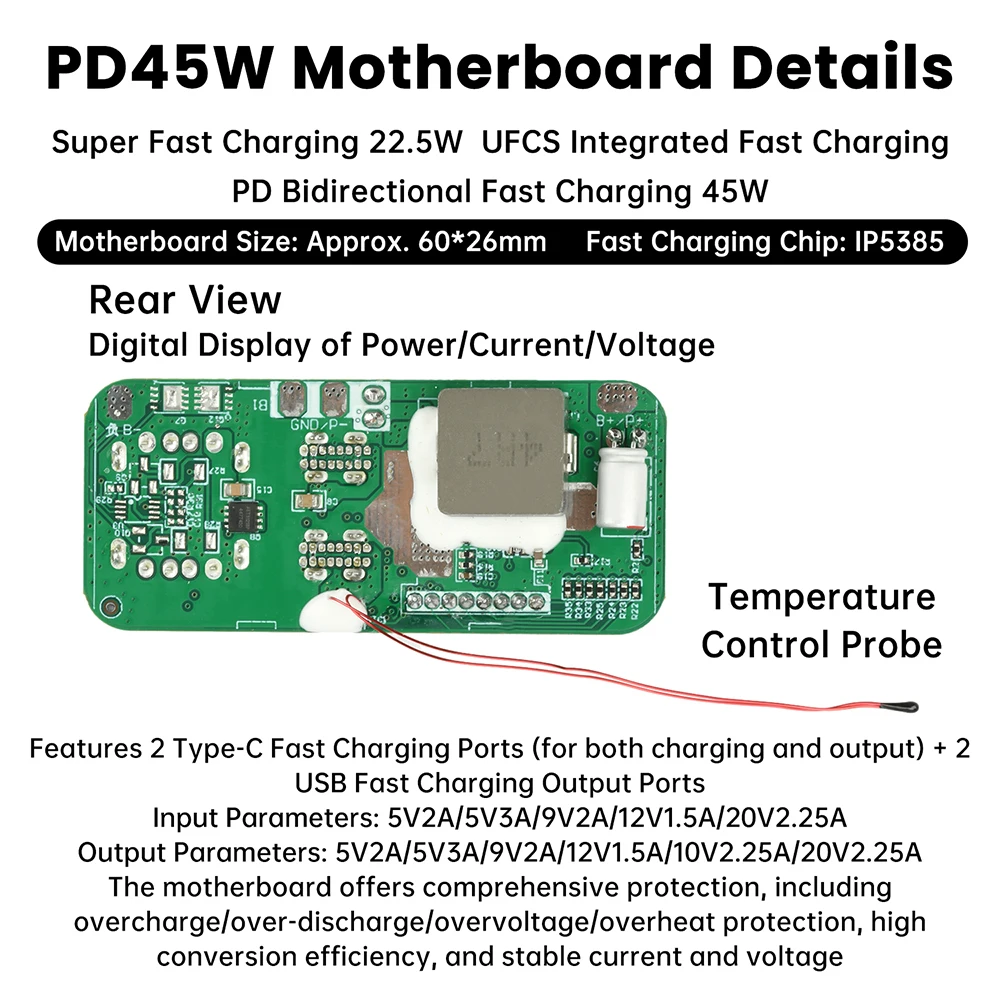

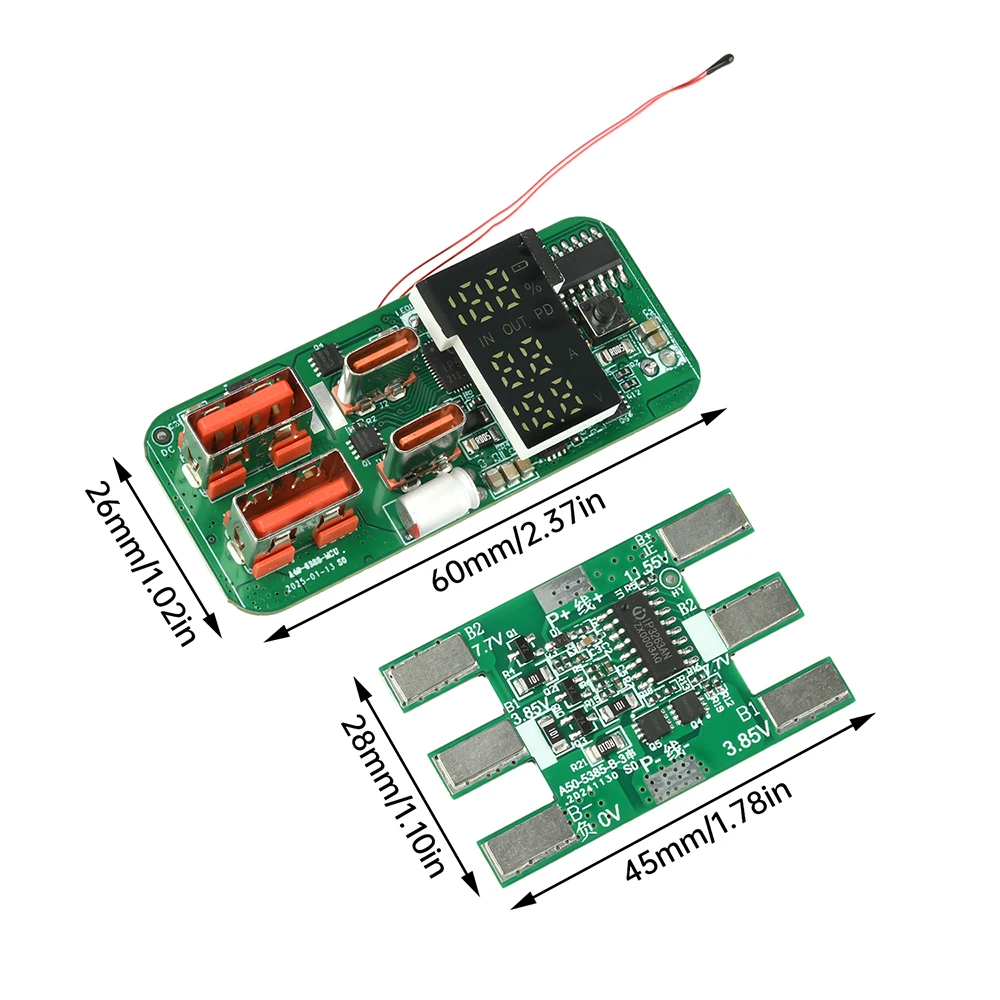

Dimensiones de la placa base de carga rápida: 60x26x16mm

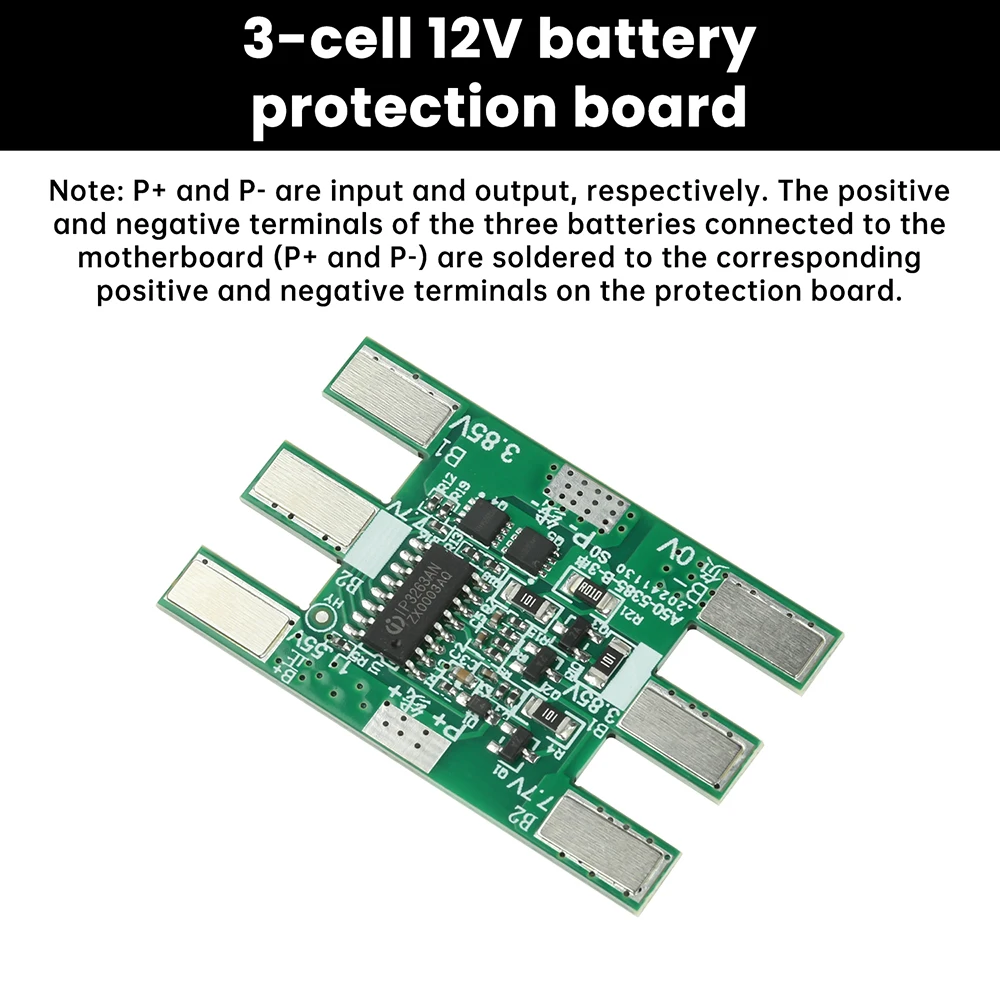

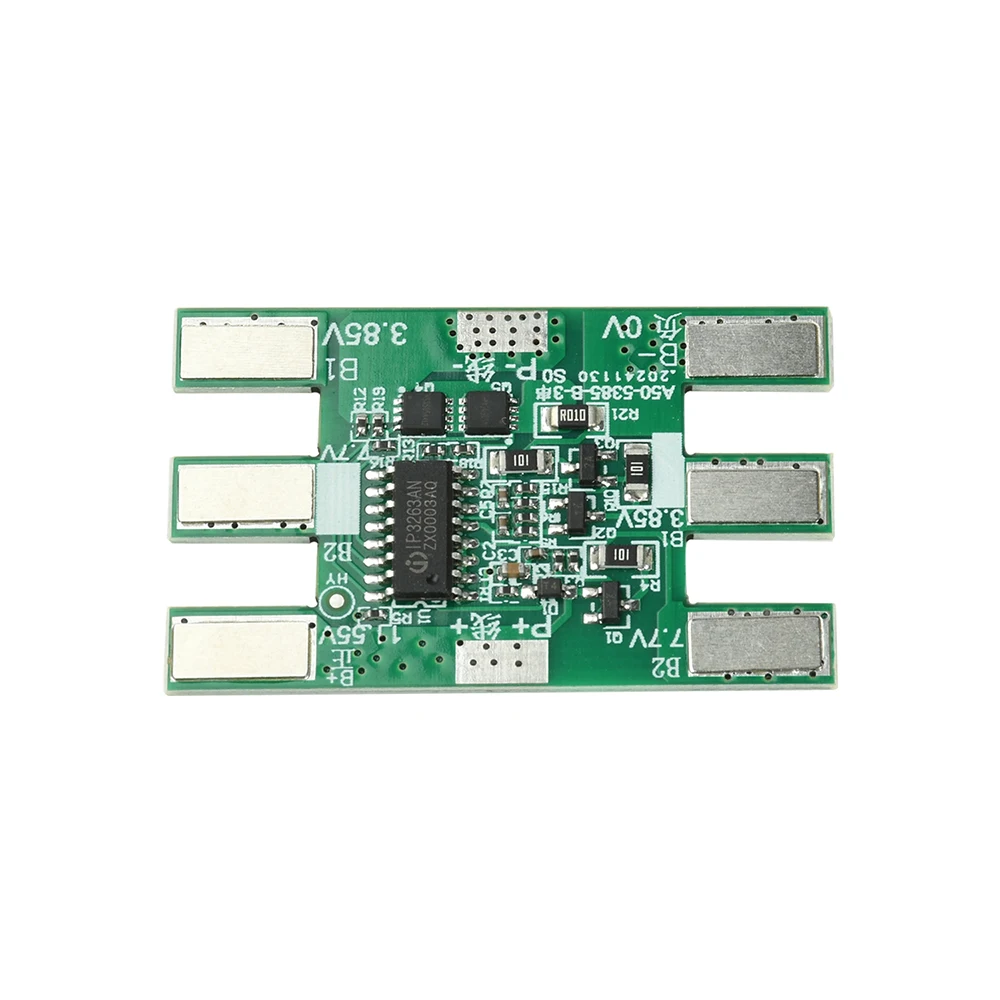

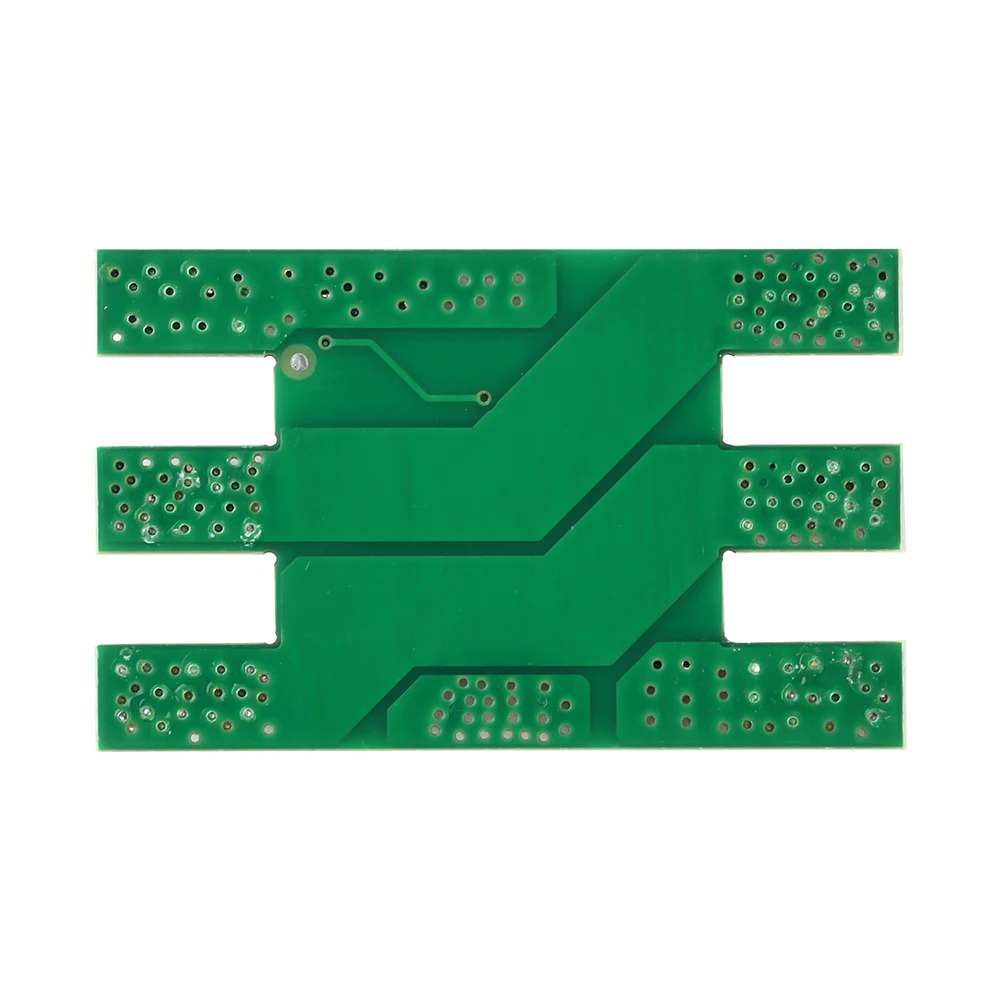

Dimensiones del tablero de protección: 45x28x2,6 mm
1.Al recibir la placa base, primero conecte el cable de carga para realizar pruebas de entrada.Observe el estado de la pantalla para confirmar que la pantalla se ilumina antes de continuar con la soldadura.
2.Para un funcionamiento normal, los cables de la batería están soldados en su lugar.Las conexiones mediante torceduras de cables, pinzas de cocodrilo o terminales con resorte pueden causar un suministro de energía insuficiente, lo que afecta la carga/descarga.Asegure una protección de aislamiento adecuada para los terminales de la batería para evitar el contacto accidental con la placa base durante el uso, lo que podría causar daños.

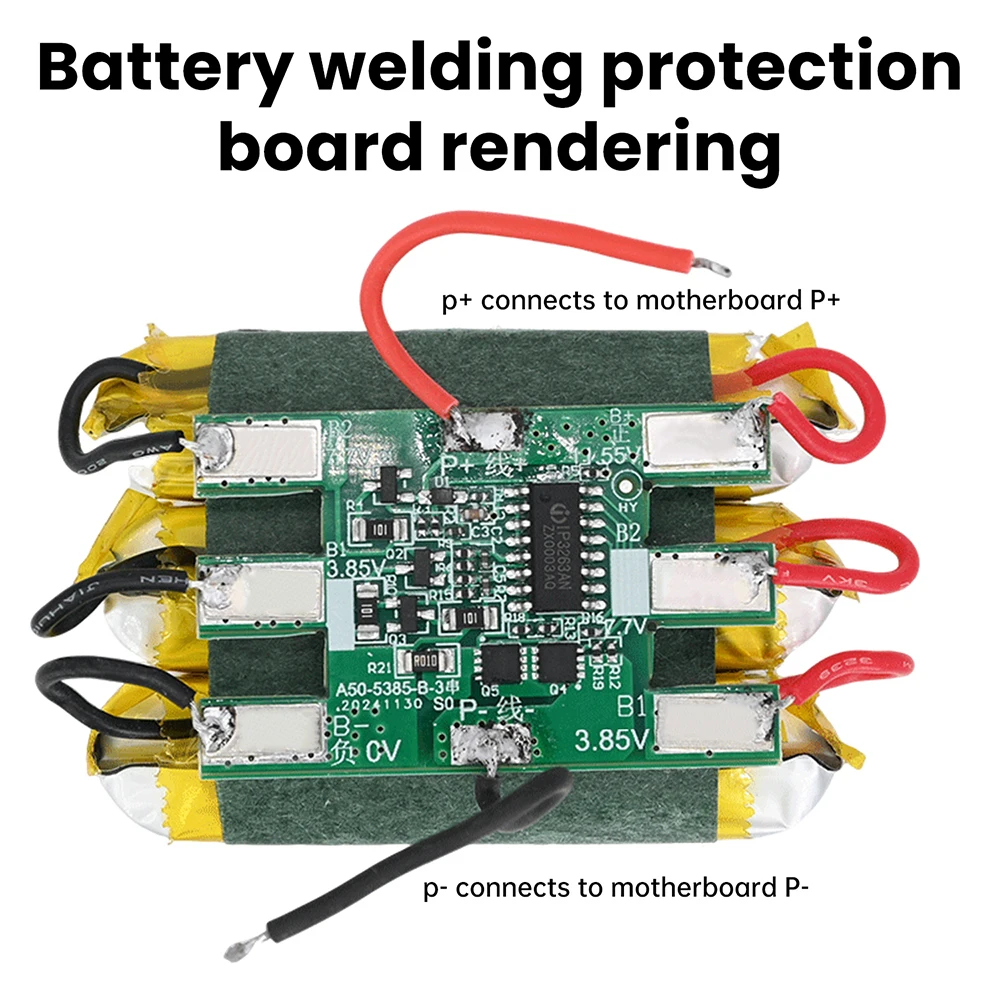

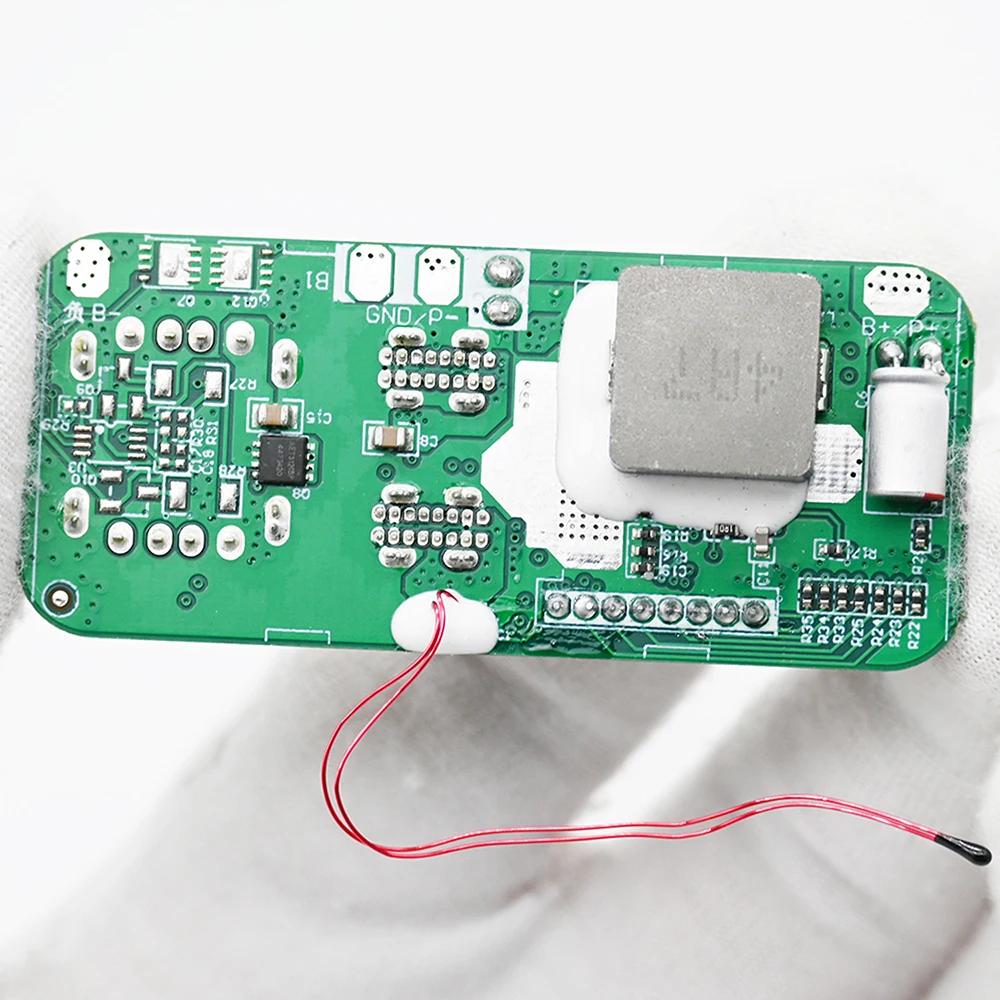

3.Conecte el terminal positivo de la batería al pin P+ y el terminal negativo al pin P de la placa base.No invierta la polaridad, ya que esto quemará la placa base.Las marcas de quemaduras en el IC aparecerán solo si se invierte la polaridad o se produce un contacto accidental.
4.Utilice únicamente baterías ternarias de litio.Las baterías de fosfato de hierro y litio son incompatibles.Las baterías deben soldarse a la placa de protección en serie antes de conectarlas a la placa base.

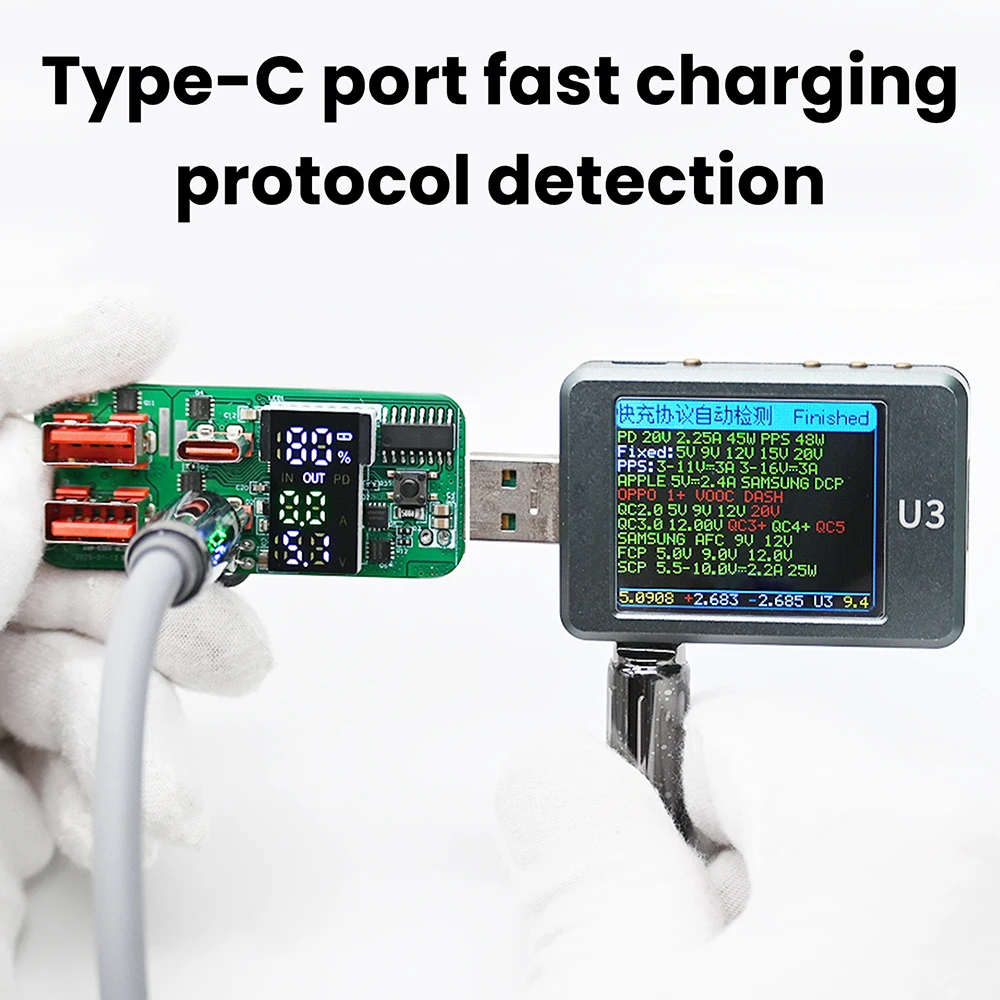

1.Respecto a la activación de la carga rápida de los teléfonos: Los protocolos de carga rápida del teléfono se clasifican como público o propietario.Esta placa base emplea un chip de carga rápida inteligente compatible con los principales protocolos de carga rápida públicas, compatible con la carga rápida para varias marcas de teléfonos.Antes de realizar el pedido, confirme que su teléfono admita protocolos públicos para garantizar una funcionalidad de carga rápida.
2.Respecto al calentamiento de la placa base durante la carga: cuando el banco de energía funciona, la corriente fluye a través de la placa base y el chip, provocando pérdidas de conversión de energía.Estas pérdidas se disipan como calor.Durante la carga rápida, una mayor potencia de salida da como resultado un calentamiento más notable: este es un fenómeno físico normal.
3.La visualización del nivel de batería puede ser inexacta inmediatamente después de conectar la batería.El medidor de batería cuenta con reconocimiento de capacidad de autoaprendizaje.Se mostrará con precisión después de varios ciclos de carga/descarga.
1 módulo de carga rápida de batería de litio PD45W, placa base de Control de energía móvil DIY, protocolos de carga rápida PD/QC/SCP tipo C USB
