Descripción

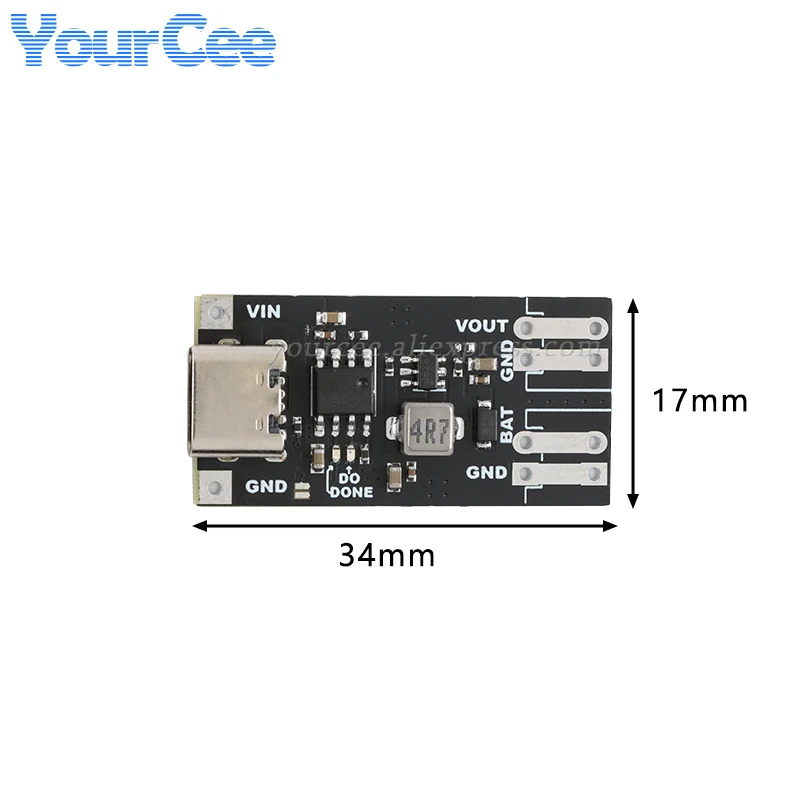

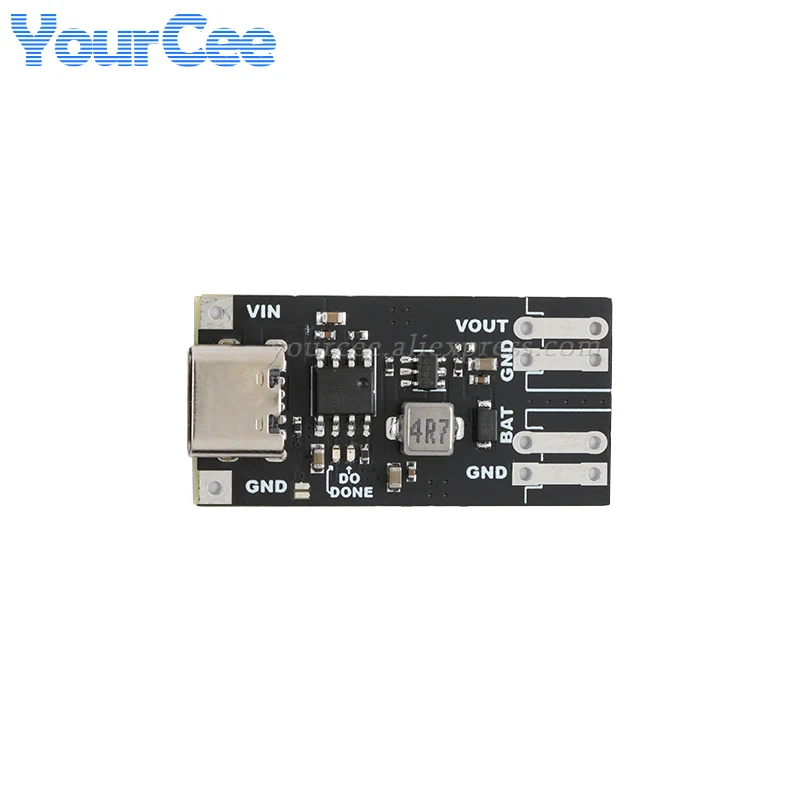

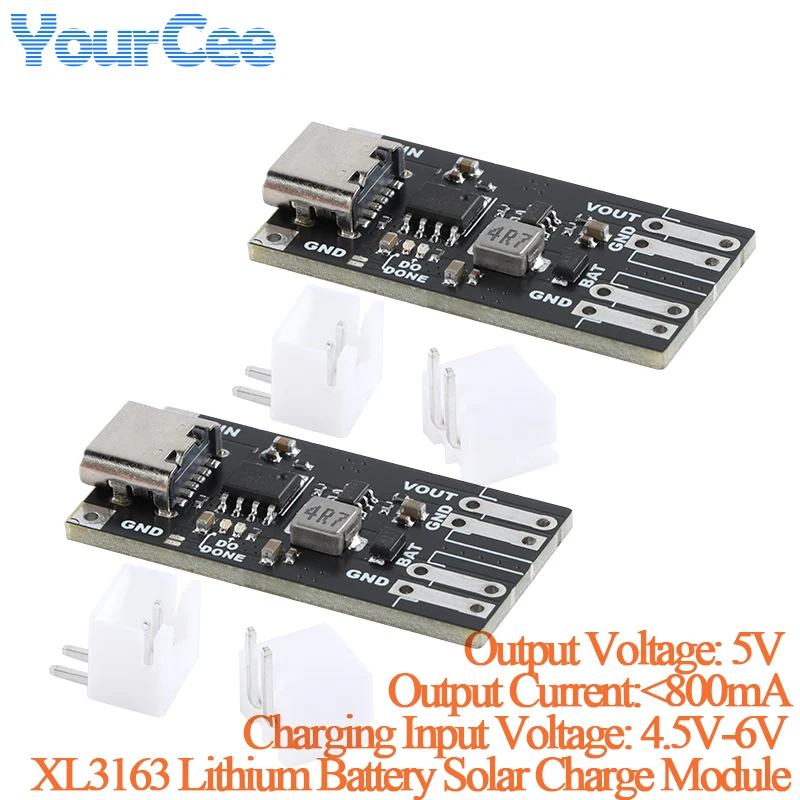

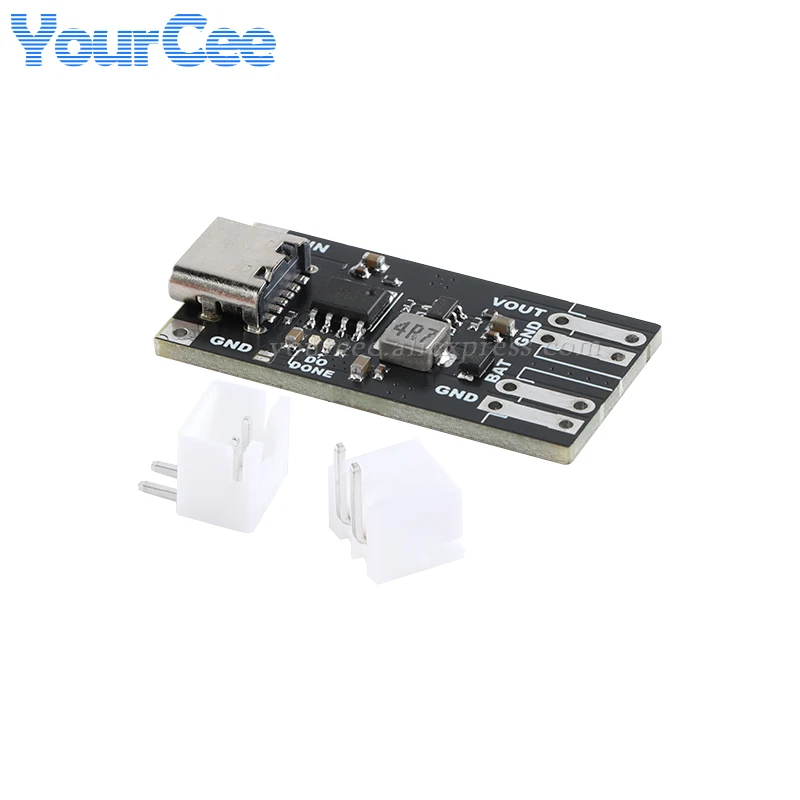

Este módulo adopta chips de carga solar de batería de litio maduros y soluciones de chips de potencia de refuerzo, que tienen las características de tamaño pequeño, rendimiento estable, baja ondulación y bajo consumo de energía estática.Equipado con tipo USB-0 y almohadillas de orificio pasante para la entrada de la fuente de alimentación de carga de la batería de litio, con una corriente de carga máxima de aproximadamente 1A.Adecuado para aplicaciones como cargar baterías de litio para dispositivos exteriores de bajo consumo con paneles solares de 5V.Si la potencia de salida real del panel solar conectado al módulo es suficiente, se puede ampliar el ciclo de reemplazo de la batería.El módulo está equipado con un circuito de refuerzo de 5 V, que puede aumentar el voltaje de una sola cadena de baterías de litio al voltaje de 5 V de uso común para suministrar energía a dispositivos de respaldo.
Tipo de módulo: módulo de carga de batería de litio
Voltaje de entrada de carga: 4,5 V-6 V
Voltaje de salida: 5V
Corriente de salida: ≤ 800mA
Interfaz de salida: se puede conectar a XH2.54-2Pin
Voltaje de carga de voltaje constante: 4,2 V
Entrada de batería: batería de litio de una sola cuerda de 3,7 V
Corriente de carga: 1A
Corriente estática: 108uA
Respecto a la fiebre
Los circuitos de carga y refuerzo del módulo generan calor y la interfaz de salida de 5 V del módulo genera calor significativo después de emitir más de 800 mA.Es necesario fortalecer la disipación de calor o reducir la corriente de carga.
Cuando la temperatura del módulo aumenta, su eficiencia de trabajo disminuirá más, lo que provocará un aumento de temperatura.Para evitar el agotamiento del módulo, es muy importante que los usuarios tomen buenas medidas de disipación de calor cuando trabajan con potencia/corriente relativamente alta.
Asuntos que requieren atención
La salida del módulo no se puede conectar directamente a cargas inductivas (como productos de motor).
No invierta la polaridad de las baterías de litio ni el voltaje de salida, ya que podría quemarse.
Sin función de protección contra reflujo o cortocircuito.

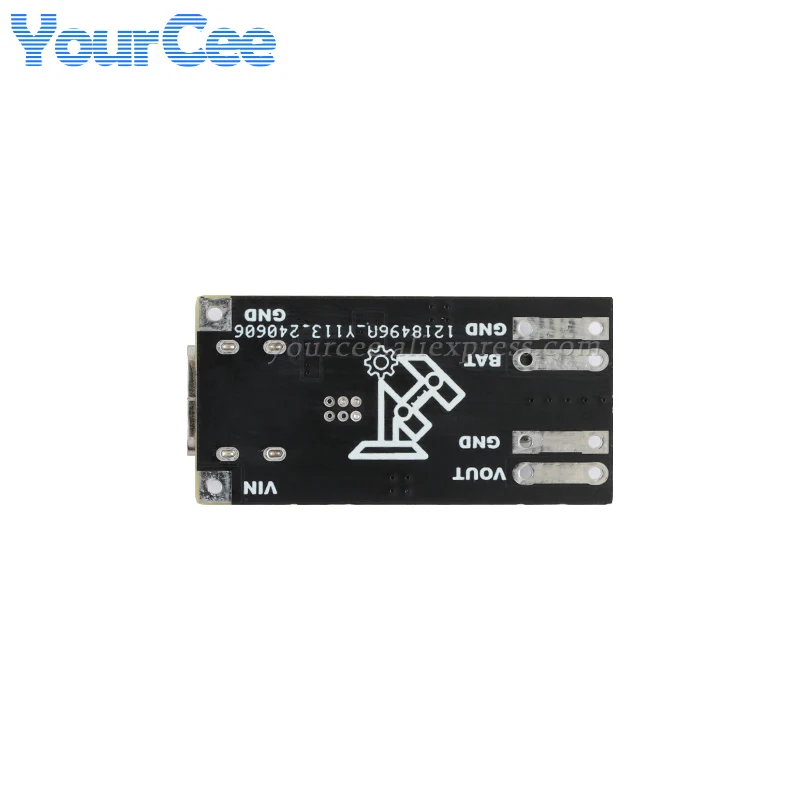

Al conectar el módulo a la batería y a la salida, preste atención a la serigrafía. El lado positivo de la batería y el lado positivo de la salida están en ambos lados del módulo. Si se conecta a la interfaz XH2.54, preste atención a los lados positivo y negativo del cable de interfaz y no solo mire el color del cable al conectarlo.
