Descripción

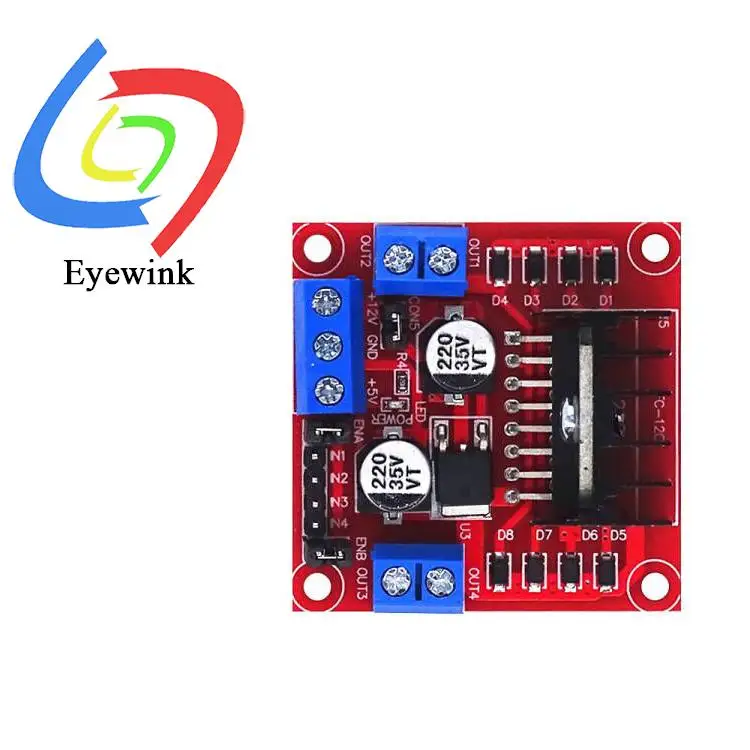

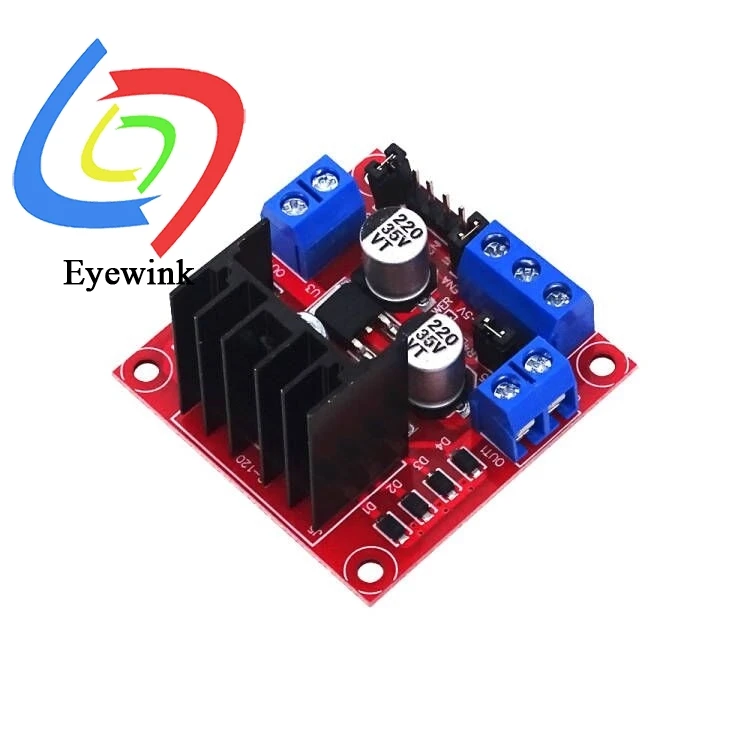

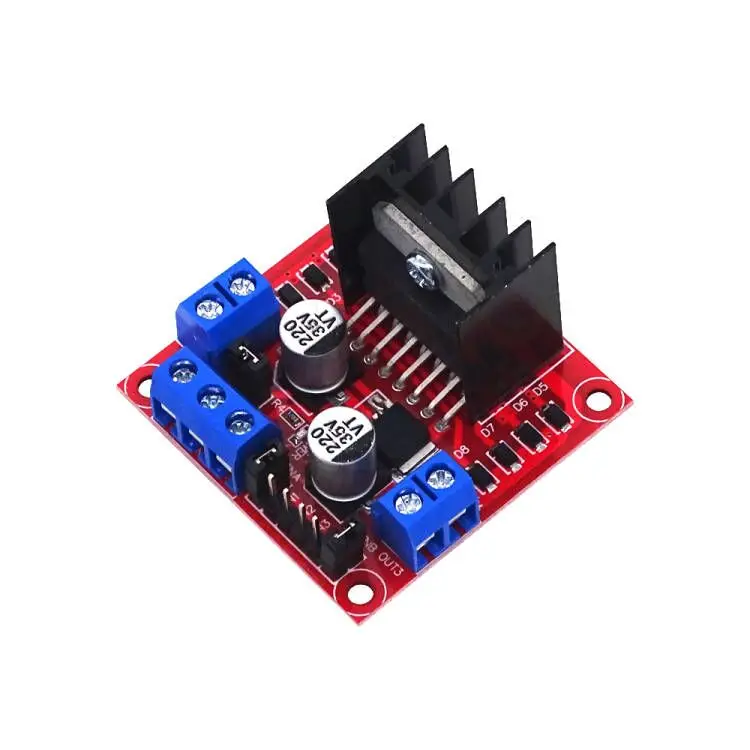

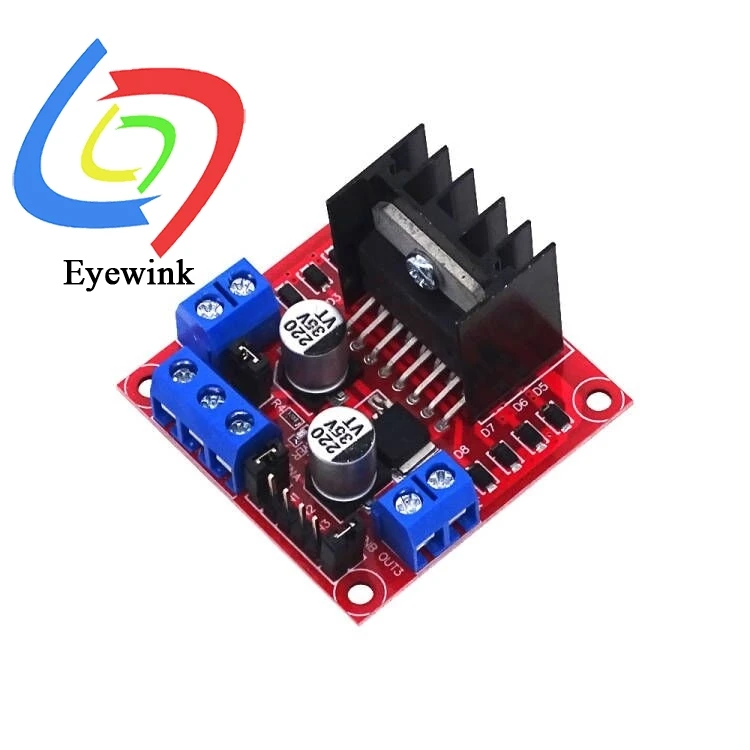

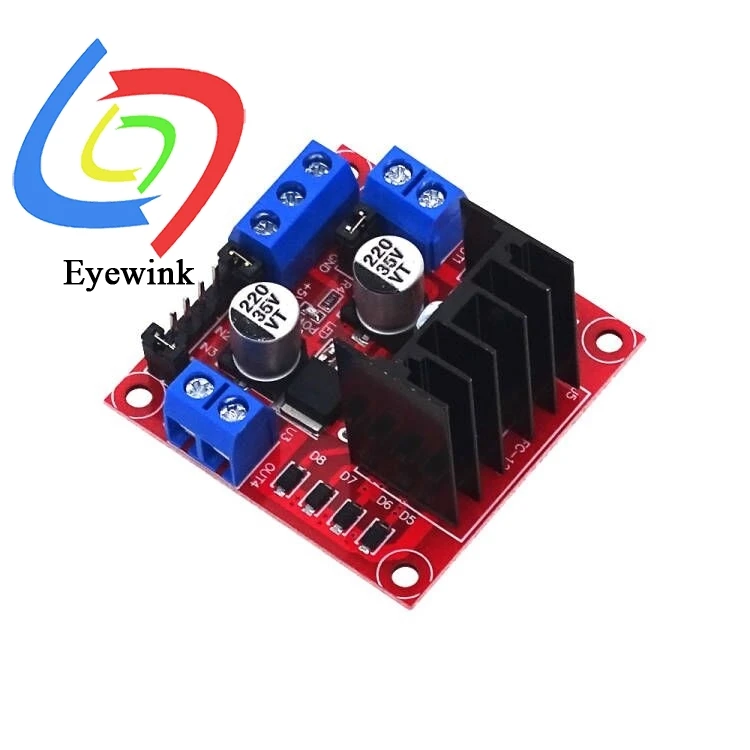

Nombre del módulo: módulo de accionamiento de motor de puente H dual
Modo de trabajo: tracción en puente H (doble carretera)
Chip de control principal: L298N
Embalaje: bolsa electrostática
Tensión lógica: 5V
Voltaje de accionamiento: 5v-35v
Corriente lógica: 0mA-36mA
Corriente de conducción: 2A (puente único MAX)
Temperatura de almacenamiento: - 20° a + 135°
Potencia máxima: 25W
Peso : 30 gramos
Dimensiones periféricos: 43*43*27mm
Características del producto:
Este módulo UTILIZA L298N como chip de accionamiento principal, con gran capacidad de conducción, bajo calor y fuerte capacidad antiinterferencias.
A través de este módulo se pueden usar las piezas integradas de fuente de alimentación del variador de 78 m05 de su trabajo, pero para evitar daños al chip del regulador de voltaje, cuando utilice el voltaje de accionamiento superior a 12 v, utilice la lógica de 5 v de la fuente de alimentación externa..
Este módulo UTILIZA una capacitancia de filtro de gran capacidad, un diodo de protección de continuación, puede mejorar la confiabilidad.
Notas:
1.Cuando el voltaje de conducción (por encima del logotipo de la entrada de 12 V, en realidad puede aceptar que el rango de entrada es de 7 a 12 V) de 7 V a 12 V, puede hacer una lógica de 5 V de la fuente de alimentación integrada cuando se usa la energía integrada después de 5 V fuente, interfaz de + 5 v
La fuente de alimentación no ingresa voltaje, pero puede generar un voltaje de 5 V para uso externo.
2.Cuando el voltaje de conducción es superior a 12 V, es menor o igual a 24 V.
(El manual del chip propone soportar 35V, pero según el libro
Cuando se aplica voltaje máximo al voltaje máximo de 298 aplicaciones conservadoras a 24 V, por ejemplo, se accionará el motor con un voltaje nominal de 18 V.
Primero debe quitar la salida de 5 V de la placa para habilitar la tapa del puente.Luego se accede a 5 V fuera del puerto de salida de 5 V
El 5V permite que la alimentación sea una señal de control con un nivel de 5V.Cuando la entrada de señal es válida y cuando la fuente de alimentación es normal en el módulo de accionamiento del motor, el módulo de accionamiento del motor genera corriente.De lo contrario, incluso si la fuente de alimentación es normal, no hay corriente en el motor.
Modo de trabajo: tracción en puente H (doble carretera)
Chip de control principal: L298N
Embalaje: bolsa electrostática
Tensión lógica: 5V
Voltaje de accionamiento: 5v-35v
Corriente lógica: 0mA-36mA
Corriente de conducción: 2A (puente único MAX)
Temperatura de almacenamiento: - 20° a + 135°
Potencia máxima: 25W
Peso : 30 gramos
Dimensiones periféricos: 43*43*27mm
Características del producto:
Este módulo UTILIZA L298N como chip de accionamiento principal, con gran capacidad de conducción, bajo calor y fuerte capacidad antiinterferencias.
A través de este módulo se pueden usar las piezas integradas de fuente de alimentación del variador de 78 m05 de su trabajo, pero para evitar daños al chip del regulador de voltaje, cuando utilice el voltaje de accionamiento superior a 12 v, utilice la lógica de 5 v de la fuente de alimentación externa..
Este módulo UTILIZA una capacitancia de filtro de gran capacidad, un diodo de protección de continuación, puede mejorar la confiabilidad.
Notas:
1.Cuando el voltaje de conducción (por encima del logotipo de la entrada de 12 V, en realidad puede aceptar que el rango de entrada es de 7 a 12 V) de 7 V a 12 V, puede hacer una lógica de 5 V de la fuente de alimentación integrada cuando se usa la energía integrada después de 5 V fuente, interfaz de + 5 v
La fuente de alimentación no ingresa voltaje, pero puede generar un voltaje de 5 V para uso externo.
2.Cuando el voltaje de conducción es superior a 12 V, es menor o igual a 24 V.
(El manual del chip propone soportar 35V, pero según el libro
Cuando se aplica voltaje máximo al voltaje máximo de 298 aplicaciones conservadoras a 24 V, por ejemplo, se accionará el motor con un voltaje nominal de 18 V.
Primero debe quitar la salida de 5 V de la placa para habilitar la tapa del puente.Luego se accede a 5 V fuera del puerto de salida de 5 V
El 5V permite que la alimentación sea una señal de control con un nivel de 5V.Cuando la entrada de señal es válida y cuando la fuente de alimentación es normal en el módulo de accionamiento del motor, el módulo de accionamiento del motor genera corriente.De lo contrario, incluso si la fuente de alimentación es normal, no hay corriente en el motor.
Fuente de alimentación del circuito lógico interno de voltaje a L298N. (¡Esta es una aplicación no convencional y de alta presión!)
