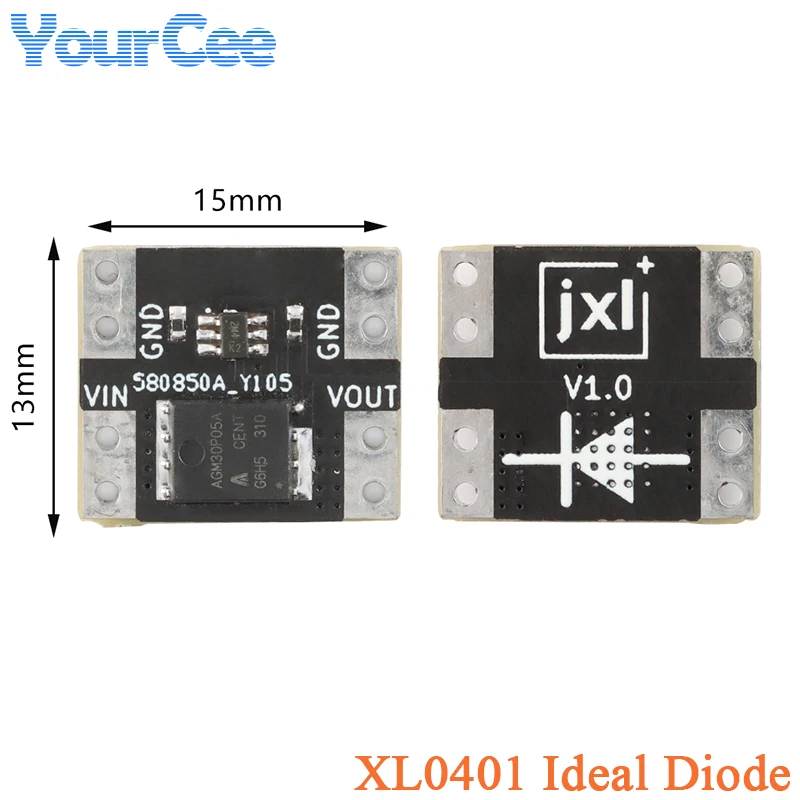

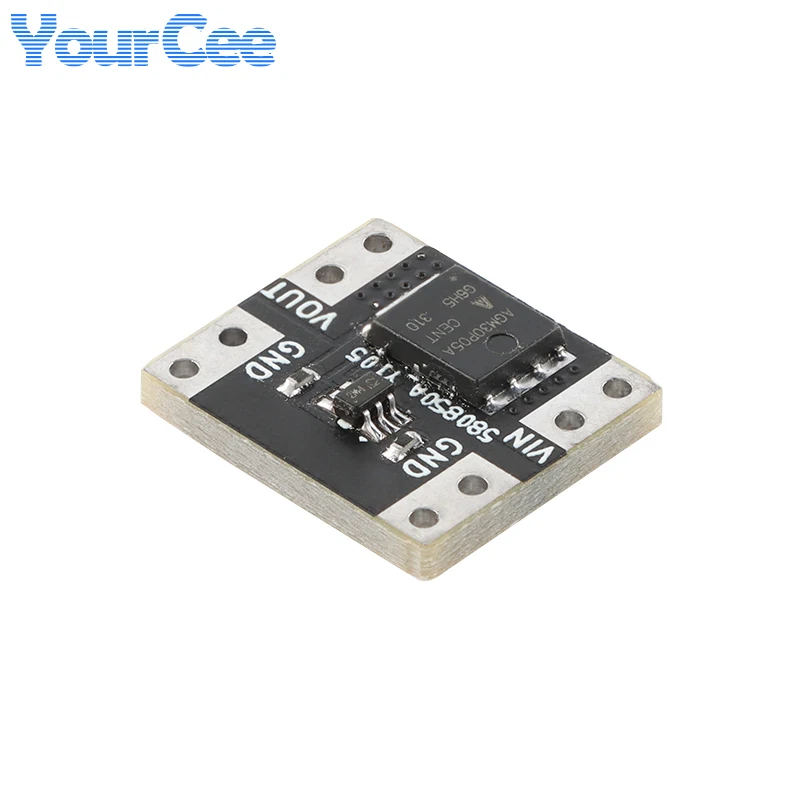

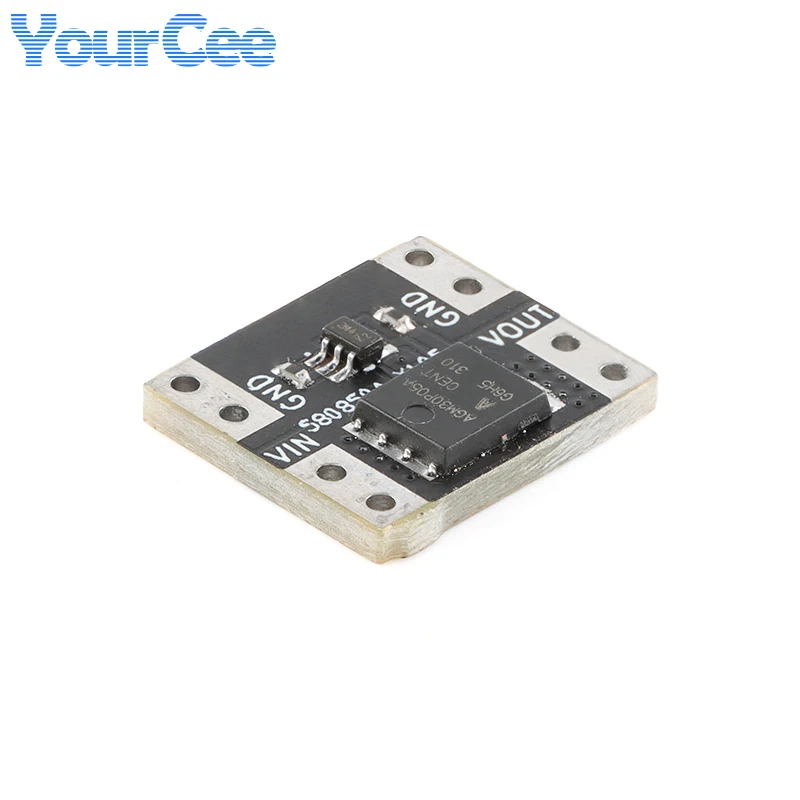

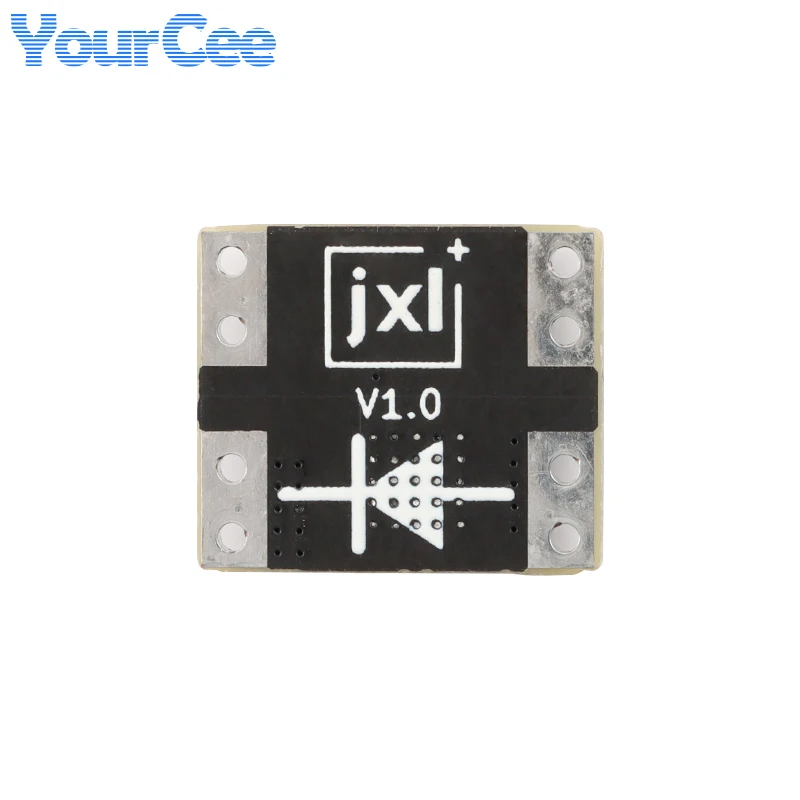

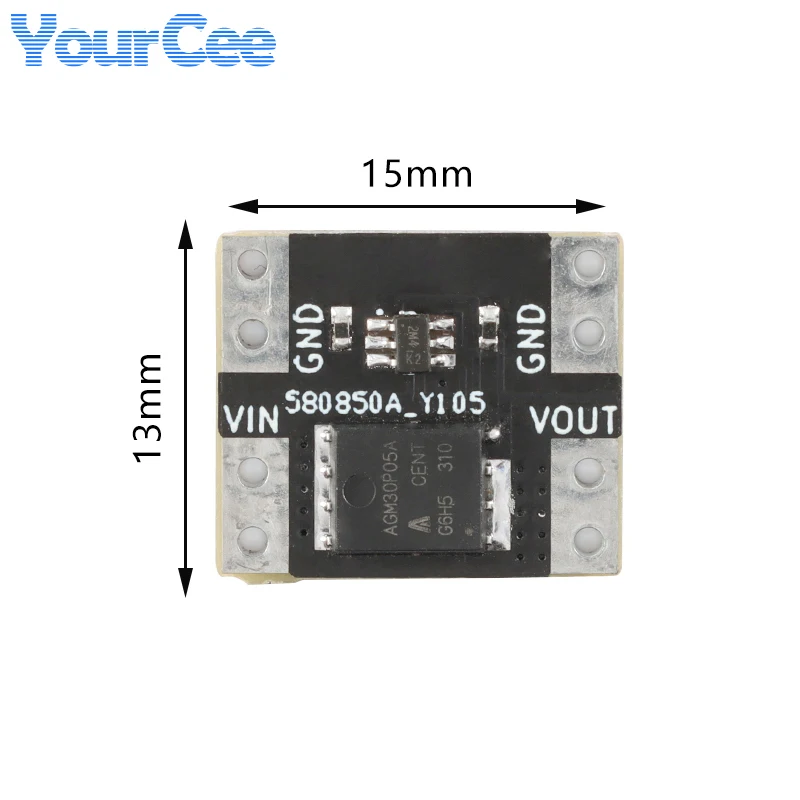

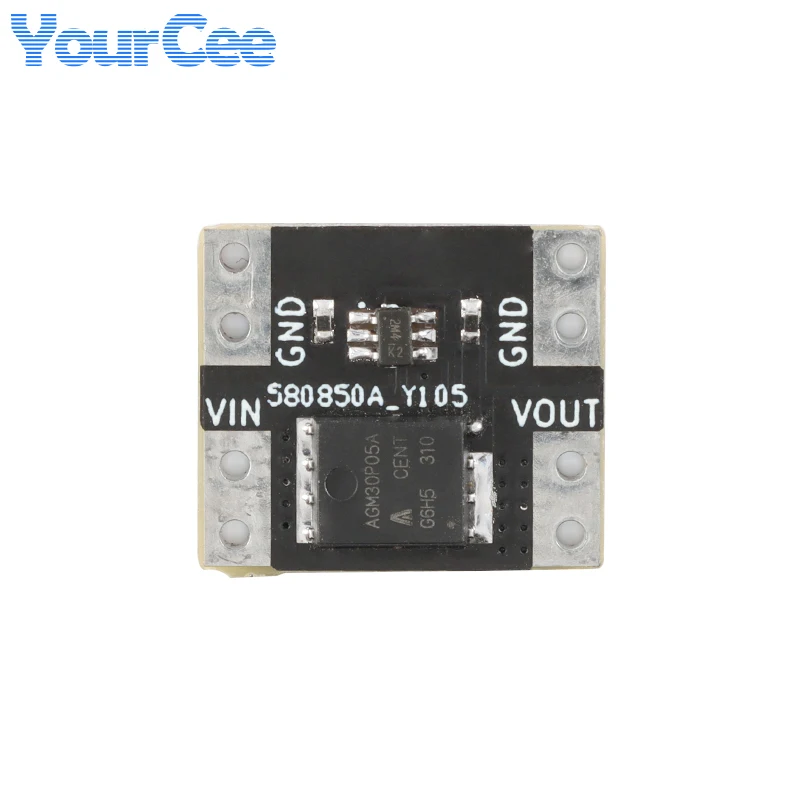

Módulo de diodo Ideal XL0401, rectificador de diodo Ideal de simulación, 3V-26V, 5,5 mΩ, placa MOS de baja resistencia interna, 5 uds./1 ud.

Con pequeñas corrientes, el circuito admite una voltaje estable de 58-65mV en el canal. Al mismo tiempo, el voltaje en la puerta cambia Vgs=-2.3...-3V. Para reducir significativamente la caída a 18mV (a 2A) y 25mV (a 5A), puedes reemplazar la resistencia de 1Mohm con una de 270kOhm. Habrá un mayor voltaje en la puerta Vgs=-3...-5V. Combinado dos módulos en un sándwich con terminales. Las entradas están separadas, las salidas están conectadas entre sí. En este formulario, ya es un módulo bastante bueno. Por ejemplo, como UPS, para proporcionar una carga rápida de QC/PD desde la fuente de alimentación y la batería de respaldo. Las dos últimas fotos muestran el cambio a voltaje de backup 24>>>20V y 20>>>24V. La gráfica amarilla es la voltaje de salida. La gráfica azul es la potencia que se enciende/apaga. No sé el origen del salpicadero.

Llegó a la UkrPoshta en los suburbios de Kiev en 8 días, ¡eso es súper mega rápido! Se ven feos y pequeños, pero aún no los he revisado. En general, satisfecho. Parece diminuto :)

Gracias, los módulos han sido recibidos.
