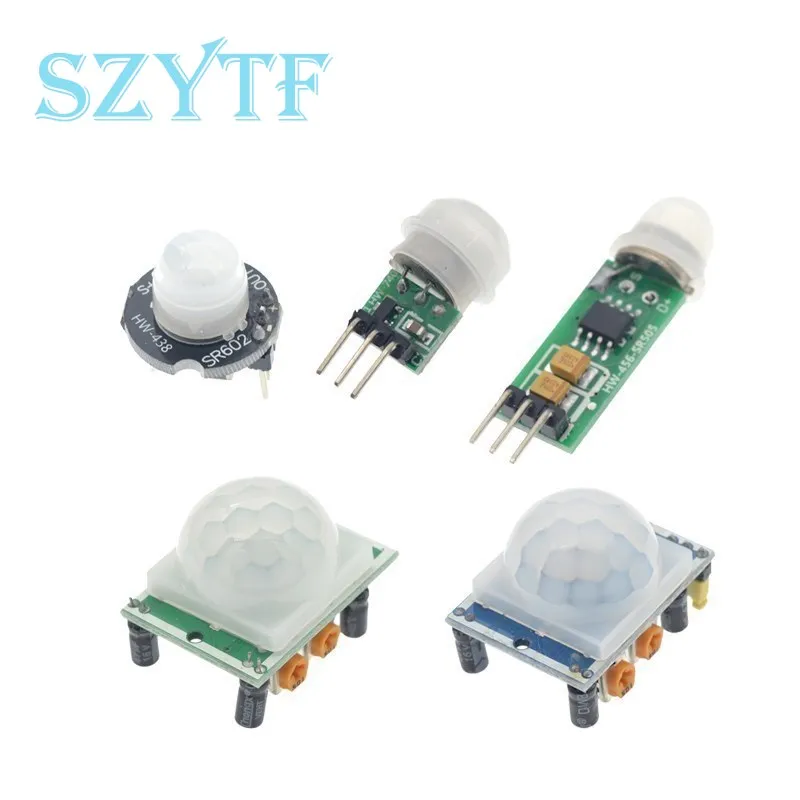

Módulo Detector de movimiento infrarrojo para Arduino, Mini HC-SR501, Sensor PIR, soporte para Arduino, AM312
0,99 € 3,11 €
Selección del modelo
Color
Descripción del producto

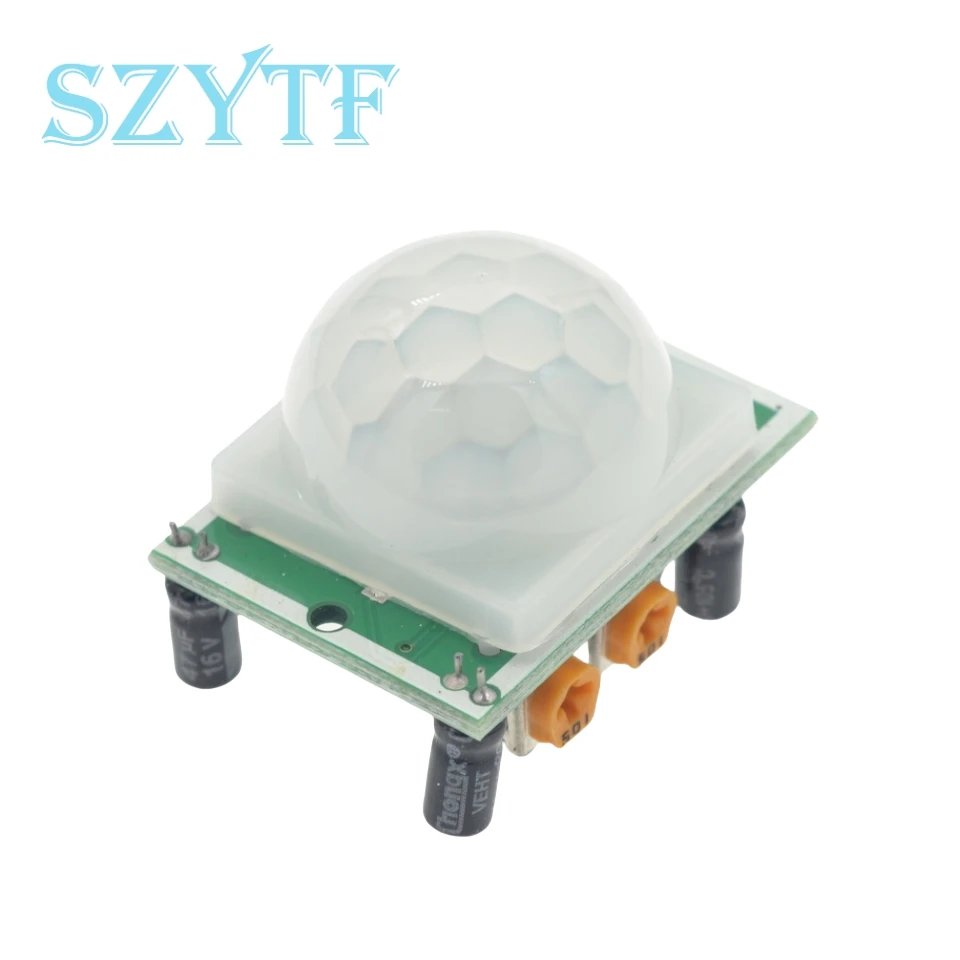

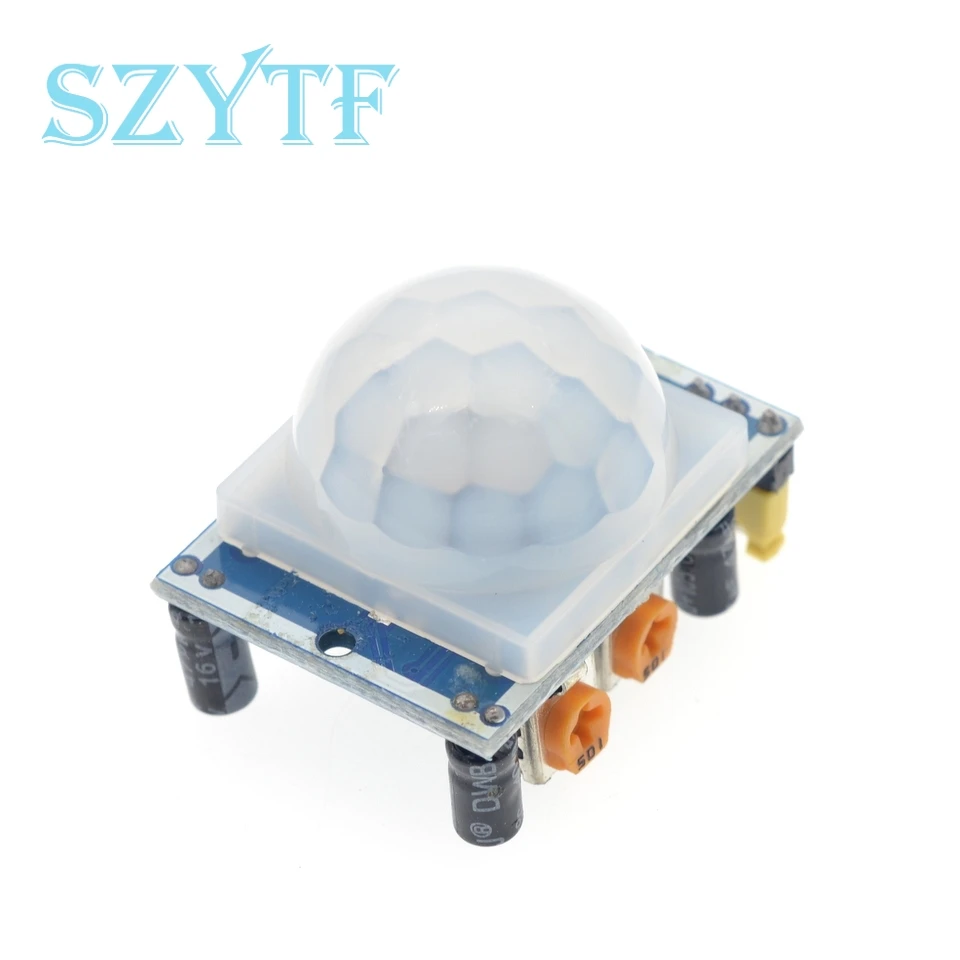

HC-SR501
Características:
1: fuente de alimentación2: salida de nivel alto y bajo3 potencia negativaH: disparadores repetiblesL: disparadores no repetiblesCDS: Control de fotosInstrucciones de uso1. El Módulo de inducción se enciende durante aproximadamente un minuto después de la inicialización, este módulo puede generar intervalos durante 0-3 veces, un minuto después de entrar en espera.2. La luz solar directa debe evitarse en la medida de lo posible, fuentes de interferencia, como la iluminación de la superficie del módulo de rango cercano de la lente, para no introducir señales de interferencia Mal funcionamiento; utilizando el medio ambiente en la medida de lo posible para evitar el movimiento del viento, el viento causará interferencias en el sensor.3. Módulo de inducción utilizado sonda doble Yuan, sonda de ventana para rectangular, doble Yuan (A, B Yuan) se encuentra en la dirección más larga de los extremos, dang humano de izquierda a derecha o de derecha a izquierda caminado Shi, el espectro infrarrojo alcanza el doble de Yuan de tiempo, y la distancia tiene poco valor, Poco valor más grande, inducción más sensible, daño humano de positivo a sonda o de Shang a Xia o de Xia a arriba para caminar Shi, la detección doble de Yuan no se ajusta a la distancia del espectro infrarrojo de los cambios, sin valor pobre, por lo tanto, la inducción no es sensible o no funciona; Por lo tanto, cuando se instale el sensor, debe sondear las direcciones duales y las direcciones de las actividades humanas en paralelo en la medida de lo posible, asegurarse de que los pases humanos tengan doble inducción por sondas. Para aumentar el ángulo de detección, este módulo utiliza las lentes circulares, también hace sensores de sonda en todos los lados, pero en ambas direcciones hacia arriba y hacia abajo, el lado izquierdo y derecho sigue siendo un fuerte rango de inducción, sensibilidad, debe instalarse en la medida de lo posible de acuerdo con los requisitos anteriores.

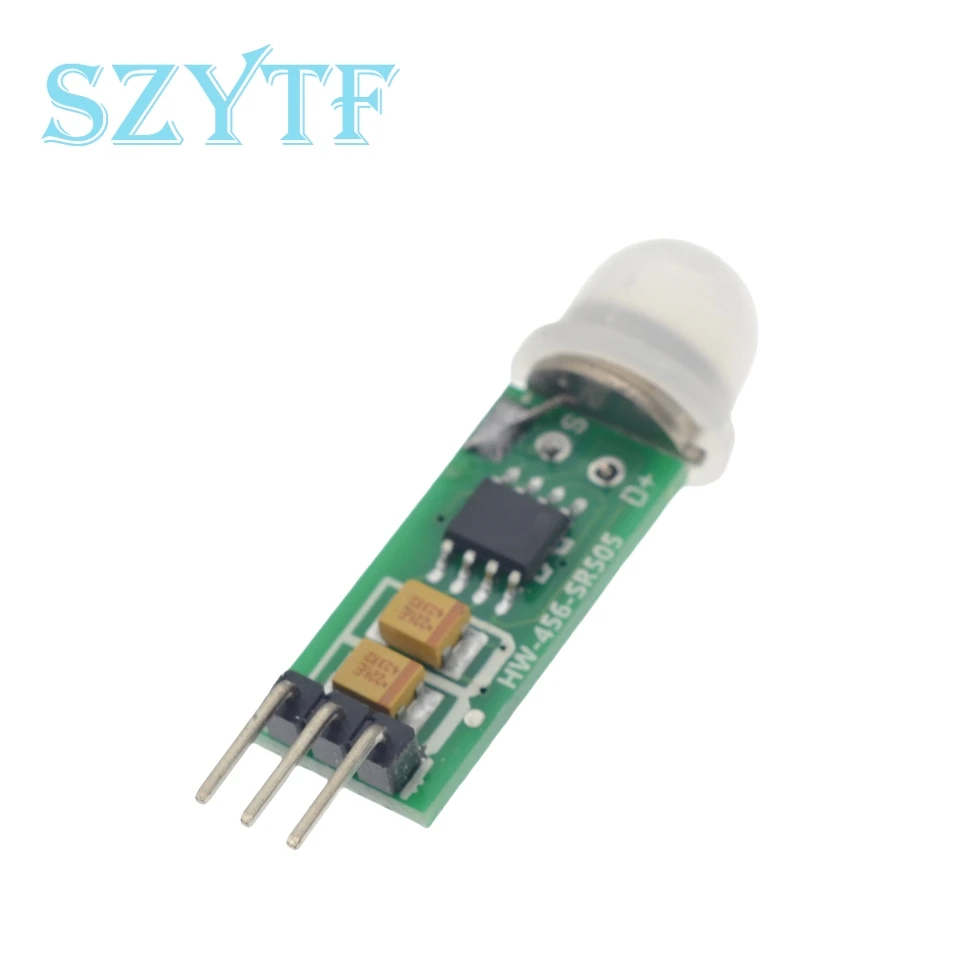

HC-SR505HC-SR505 Módulo de detección de cuerpo pequeño se basa en tecnología infrarroja, productos de control automático, alta sensibilidad, alta confiabilidad, modo de operación ultrapequeño y de voltaje ultra bajo. Ampliamente utilizado en varios sensores automáticos de equipos eléctricos, especialmente productos de control automático alimentados por batería.Parámetros técnicosRango de voltaje de funcionamiento:Corriente estática: 60uA
Nivel de salida: Alto 3,3 V/Bajo 0V
Disparador: disparador repetible (predeterminado)
Tiempo de Retardo: predeterminado 8S + -30% (se puede personalizar un rango de unas pocas décimas-decenas de minutos)
Dimensiones de PCB: 10*23mm
Ángulo de inducción: ángulo cónico de 100 grados
Distancia de inducción: 3 metros
Temperatura de trabajo: -20 - + 80 grados
Dimensiones de la lente del sensor: Diámetro: 10mm (predeterminado)Características:
Inducción automática: para entrar en el rango de detección de la salida es alta, la gente deja el rango del sensor automáticamente retrasado alto, salida baja. Tamaño ultrapequeño.
Disparador repetible: la salida del sensor es alta, el período de retraso, si hay actividad humana en su rango de detección, la salida permanecerá alta hasta que la gente se vaya después del alto retardo variable bajo (el módulo del sensor extendido automáticamente detecta el cuerpo humano después de cada actividad un período de retraso, Y la última vez que un evento es el punto de inicio del tiempo de retardo).
Amplio rango de voltaje de funcionamiento: el voltaje de funcionamiento por defecto es el que se muestra.
Micropotencia: corriente quiescente 50 microamperios, especialmente para productos de control automático con batería.
Señal alta de salida: fácil acoplamiento y todo tipo de circuitos.
Lámparas de inducción corporal
Juguetes sensores corporales
Productos de seguridad
Automatización y control industrial
Detección automática de equipos eléctricos

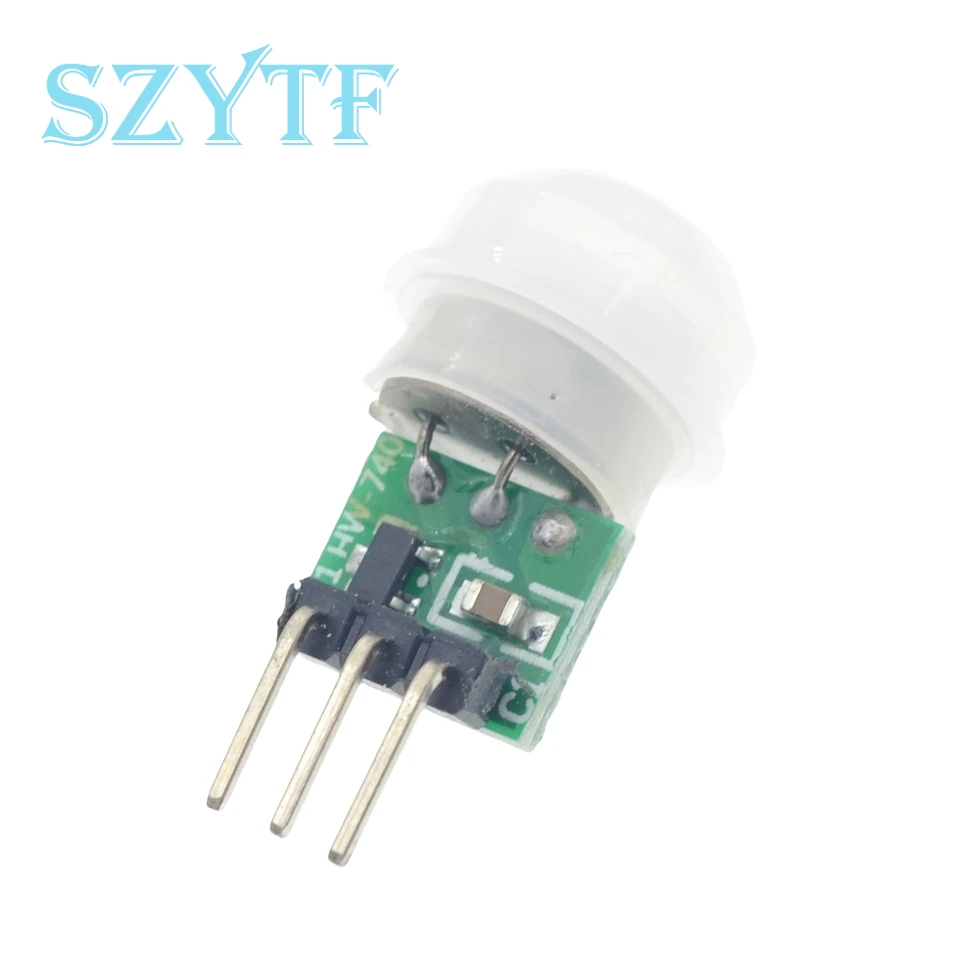

Mini sensor PIR
Características del producto1. Bajo consumo de energía, tamaño pequeño, fácil de instalar2. Uso interno del procesamiento de señal digital, fuerte interferencia de pozo3. Alta sensibilidad, fiabilidad y puede ser ampliamente utilizado en circuitos de detección automática4. Modo de disparo repetible: es decir, después de que la salida de inducción sea alta, en el período de retardo, si el cuerpo está en su rango de inducción de actividades, la salida permanecerá alta hasta que el retraso después de que la persona se vuelva de nivel bajo. (Es decir, el módulo de detección detecta automáticamente un período de retraso después de cada actividad del cuerpo humano, y toma el último tiempo activo como punto de partida para el tiempo de retraso).
Voltaje de funcionamiento: DC 2,7-12V;
Consumo de energía estática: 0,1 mA;
Tiempo de Retardo: 2 segundos;
Tiempo de bloqueo: 2 segundos;
Modo de disparo: repetible;
Rango de detección: ≤ ángulo de cono de 100 grados, 3-5 metros; (según la lente específica)
Temperatura de trabajo: -20 - + 60 ℃
Dimensiones de PCB: 10mm * 8mm
Lente del módulo: Lente pequeña
SR602
Parámetros de trabajo:
Módulo de sensor infrarrojo de cuerpo humano piroeléctrico, modelo:
Distancia de detección: hasta 5 metros; recomendado 0-3,5 M.
Salida: alto nivel, H=3,3 V, L=0V
Fuente de alimentación DC: 3,3 V-15V
Corriente de reposo: 20uA
Características y usos:
Este módulo tiene alta sensibilidad, respuesta rápida, pequeño consumo de energía estática, tamaño pequeño, fácil de instalar y está instalado.
La lente, el cabezal del PIN ha sido soldado y la fuente de alimentación se proporciona sin depuración. Se puede utilizar para luces de sensores corporales, alarmas, seguridad, control de acceso a la imagen bajo demanda, equipos automáticos para Agricultura, Silvicultura y minería.
Puntos clave:
1. El tiempo de alto nivel de la salida de este producto es ajustable, de 2,5 segundos a 1 hora, el tiempo de salida establecido en la fábrica.
Son 2,5 segundos, y puede cambiar una resistencia de chip si necesita cambiarla. Lea el valor de resistencia correspondiente al tiempo de retardo típico.
Consulte el formulario correspondiente a continuación.
2. Tiempo de bloqueo, 2 segundos, no ajustable.
3. La fábrica se define como un disparador repetible y no se puede cambiar.
4. El voltaje de suministro de este módulo es de 3,3 V a 15V, y el voltaje límite es de 2,8 V a 18V.
5. La sincronización de salida del módulo es: salida de alto nivel durante 2 segundos después del encendido, luego baja, entra en espera
Estado. Si se cambia el tiempo de retardo, el tiempo en que el módulo emite un nivel alto después del encendido aumentará en consecuencia, lo que se puede entender como
El tiempo de inicio después de entrar en el estado de funcionamiento normal después de la energía eléctrica aumentará.
6. Después de instalar el elemento fotosensible, no funciona durante el día, funciona por la noche, no contiene componentes fotosensibles y funciona todo el día (no hay fotodiodos en el módulo, compre por separado si es necesario. Recomendado: fotodiodo F3 ordinario)
Se considera que no hay ningún elemento fotosensible instalado.
7. Este módulo es muy sensible, preste atención a la posición de instalación, trate de evitar la fuente de radiación de la fuente de calor (salida de aire/luz solar directa)
8. La sensibilidad de este módulo es graduable y necesitarás cambiar una resistencia de chip. Lea la tabla correspondiente a continuación para obtener más detalles.
Cuadrícula.
9. Al soldar con un soldador normal de 220V, es necesario desconectar la fuente de alimentación antes de soldar. Se recomienda utilizar
Soldador de bajo voltaje de 24V, como luz blanca doméstica 936.
10. Si sigue el MCU y conecta la lámpara, lea el Diagrama de Circuito de referencia a continuación.
