Descripción
Descripción general del producto:

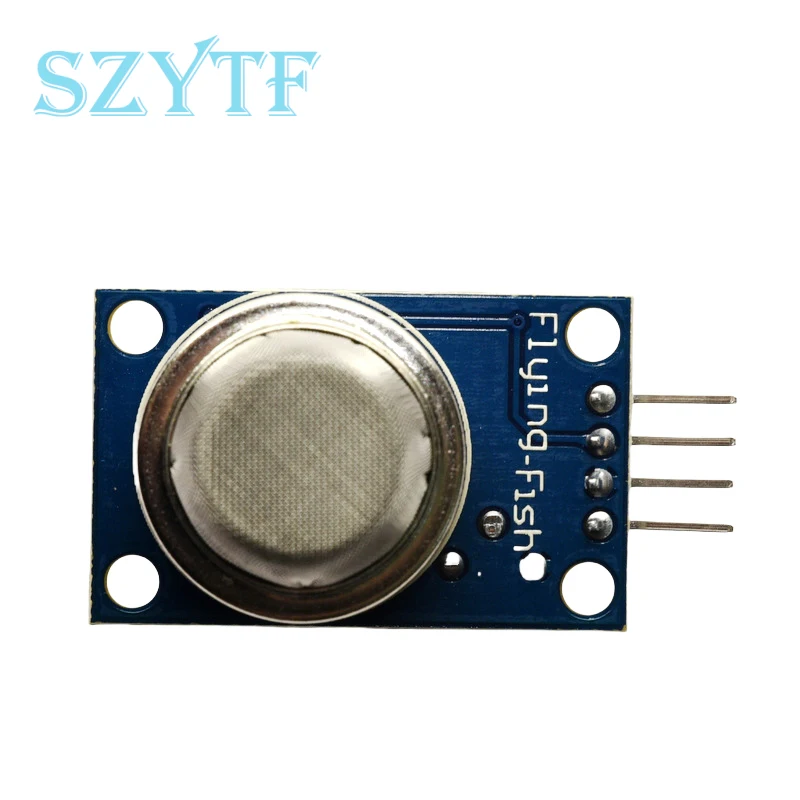

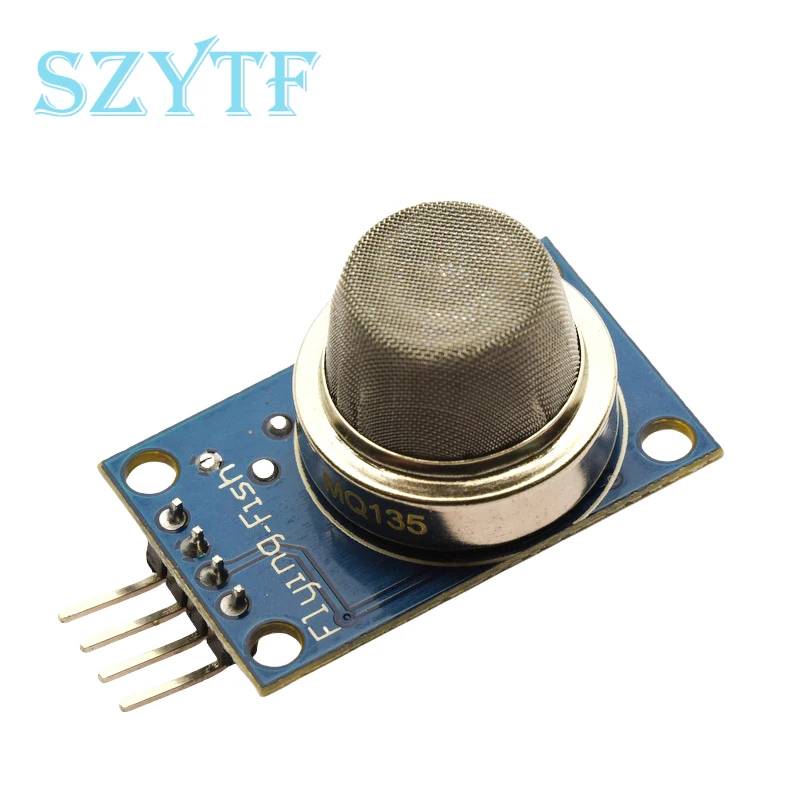

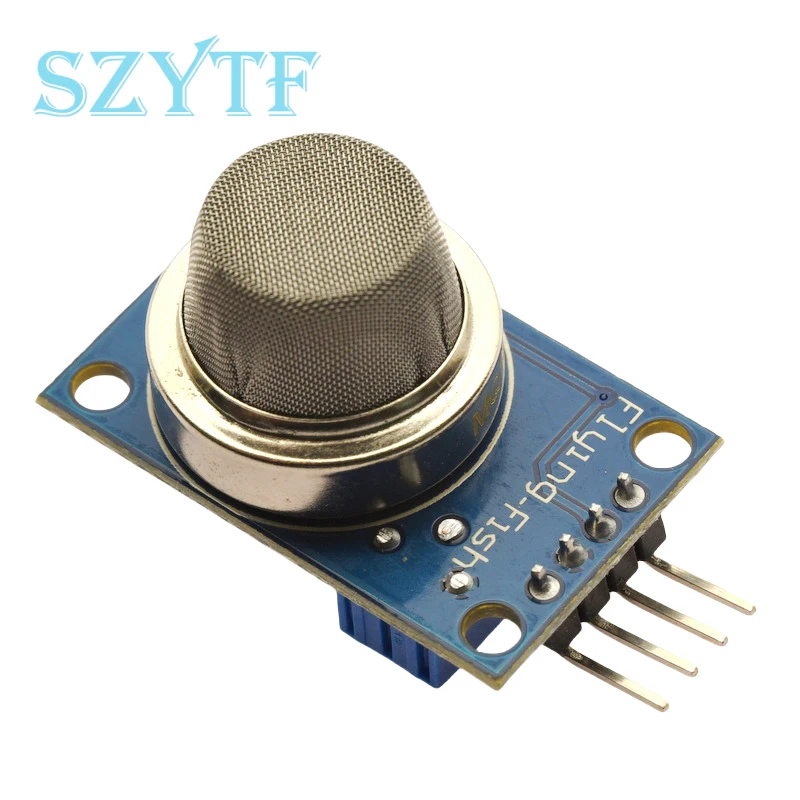

Material sensible del sensor de gas MQ135 utilizado en el aire limpio, óxido de estaño de baja conductividad (SnO2).Cuando está presente en el sensor de gas de contaminación ambiental, aumenta el sensor de conductividad con aumento de la contaminación del aire en la concentración de gases.El uso de un circuito simple puede convertir el cambio en la conductividad de la concentración de gas correspondiente a la señal de salida.
El sensor de gas de amoníaco MQ135, el sulfuro, el vapor de benceno de alta sensibilidad, el humo y otros monitoreos dañinos también serán ideales.El sensor puede detectar una variedad de gases nocivos, es un sensor de bajo costo para una variedad de aplicaciones.
Aplicación:
Se puede utilizar para dispositivos de monitoreo de fugas de gas domésticos y de fábrica, adecuado para gas licuado de petróleo, butano, propano, metano, humo, etc.
Características:
Utilizando un diseño de doble panel de alta calidad, con indicador de alimentación e instrucciones de salida de señal TTL.
La señal de conmutación tiene una salida DO (TTL) y una salida analógica AO.
La señal válida de salida TTL es baja.(Señal de bajo nivel cuando la luz de salida se puede conectar directamente al microcontrolador o al módulo de relé)
Tensión de salida analógica con mayor concentración de mayor voltaje
Hay cuatro orificios para tornillos para un fácil posicionamiento.
Tiene una larga vida útil y una estabilidad confiable.
Característica de respuesta y recuperación rápida
Voltaje de entrada: DC5V Consumo de energía (corriente): 150mA
Salida DO: TTL digital 0 y 1 (0,1 y 5 V)
Salida AO: 0,1-0,3 V (en relación con la contaminación), la concentración máxima de un voltaje de aproximadamente 4 V
Nota especial: después de encender el sensor, es necesario calentarlo alrededor de 20 segundos, los datos medidos serán estables, el sensor de calor es un fenómeno normal, porque el cable calefactor interno, si está caliente, no es normal.

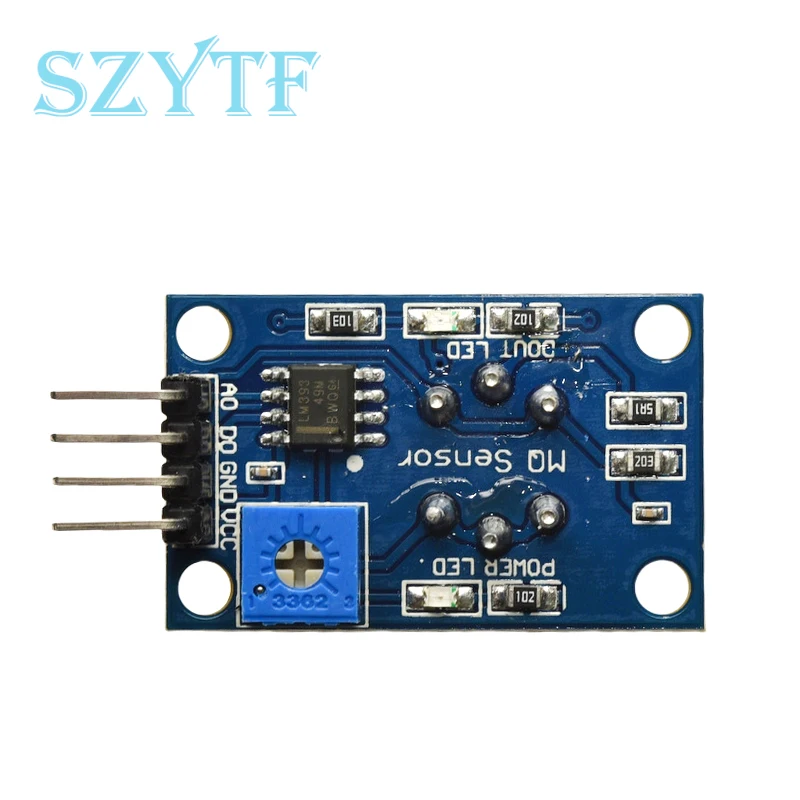

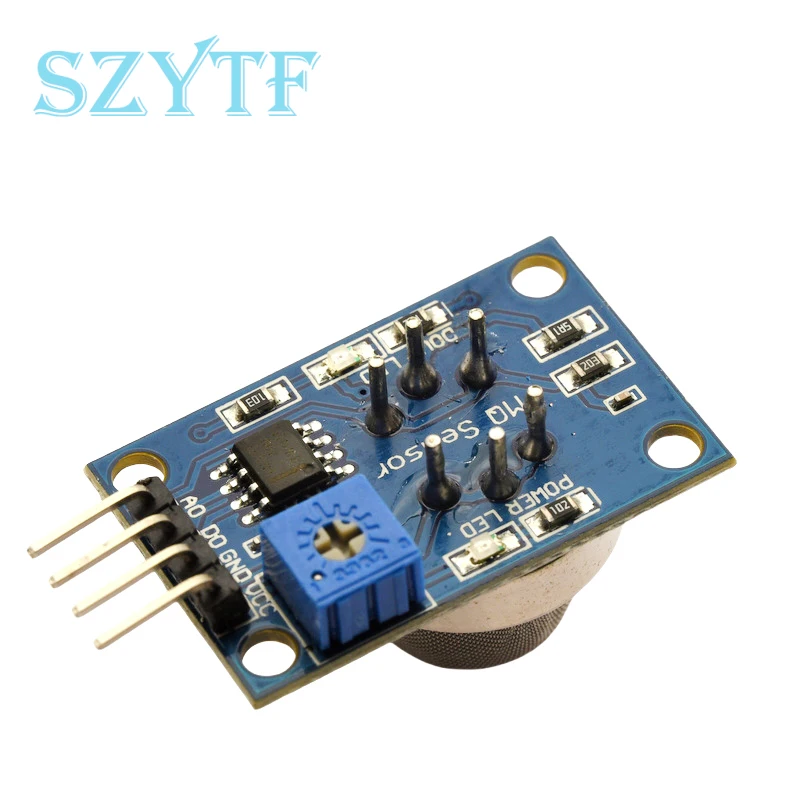

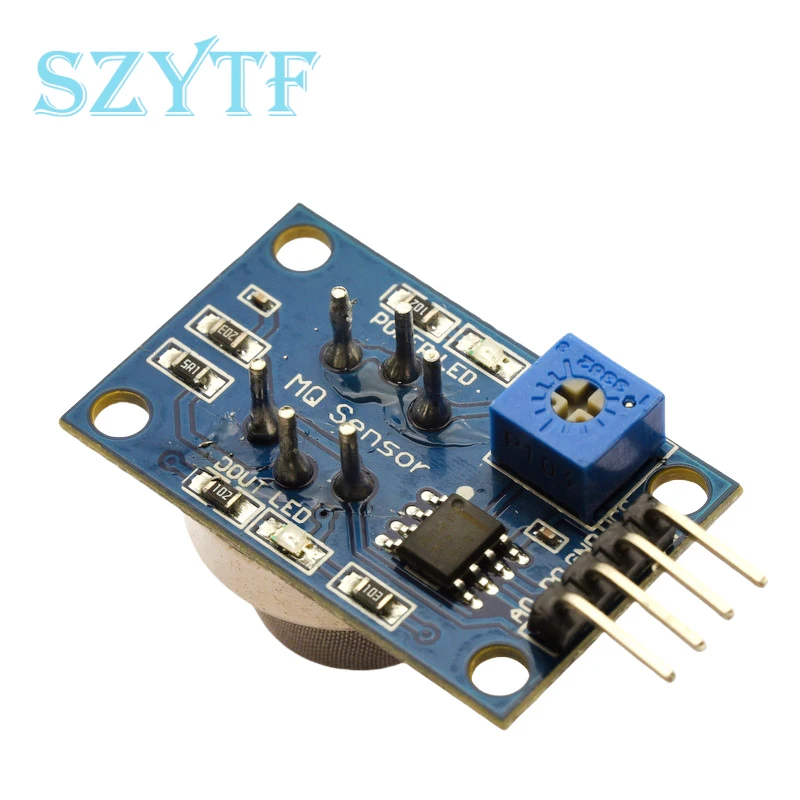

Cableado:
VCC: fuente de alimentación positiva (5V)
GND: la fuente de alimentación es negativa
DO: salida de señal de conmutación TTL
AO: salida de señal analógica
NOTA:
Después de encender el sensor, es necesario calentar unos 20 segundos, los datos medidos se vuelven estables y el sensor de calor es normal.
