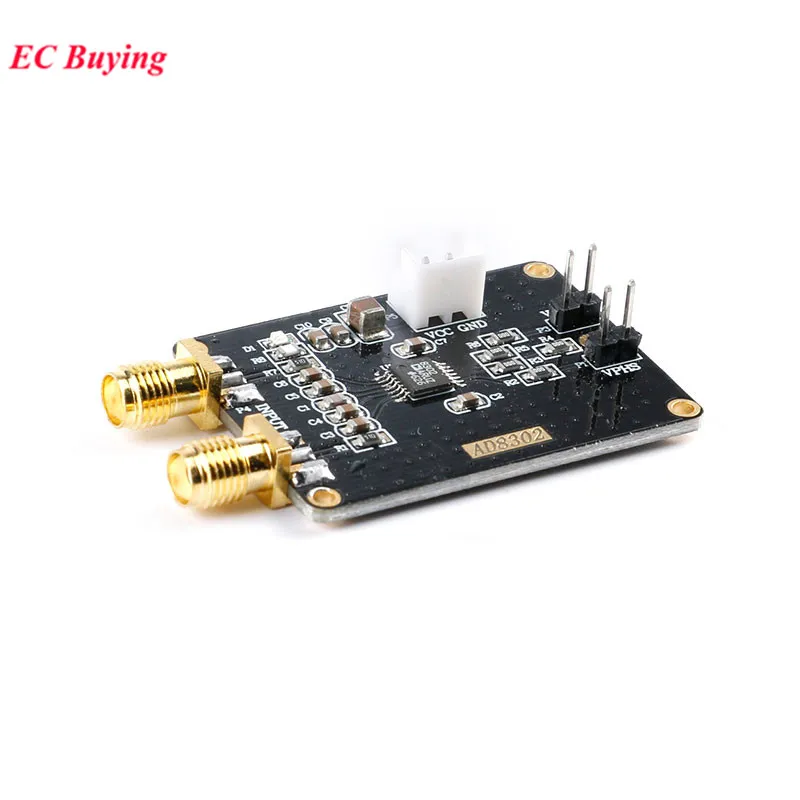

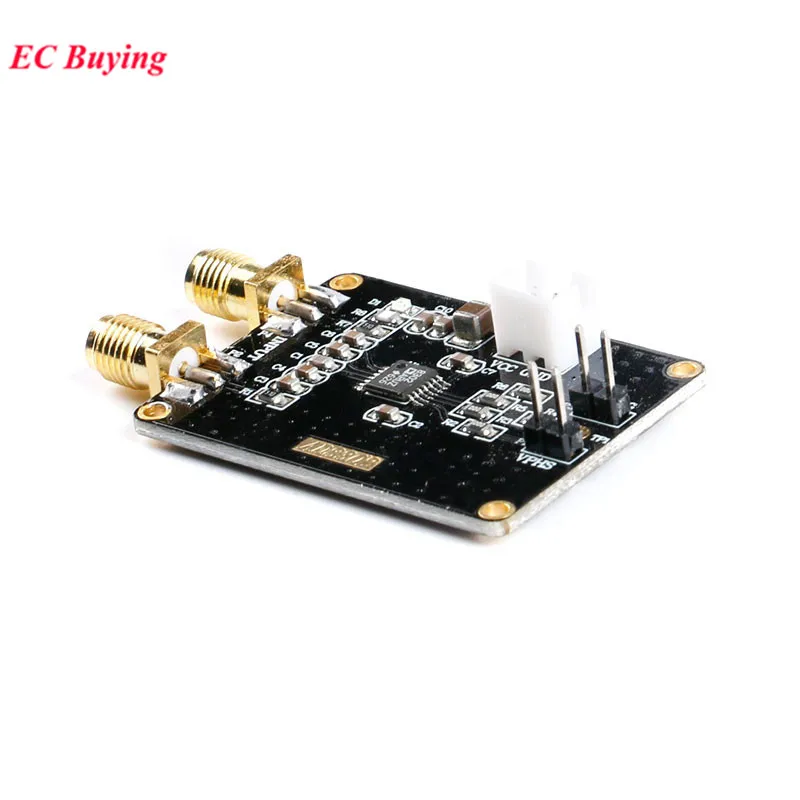

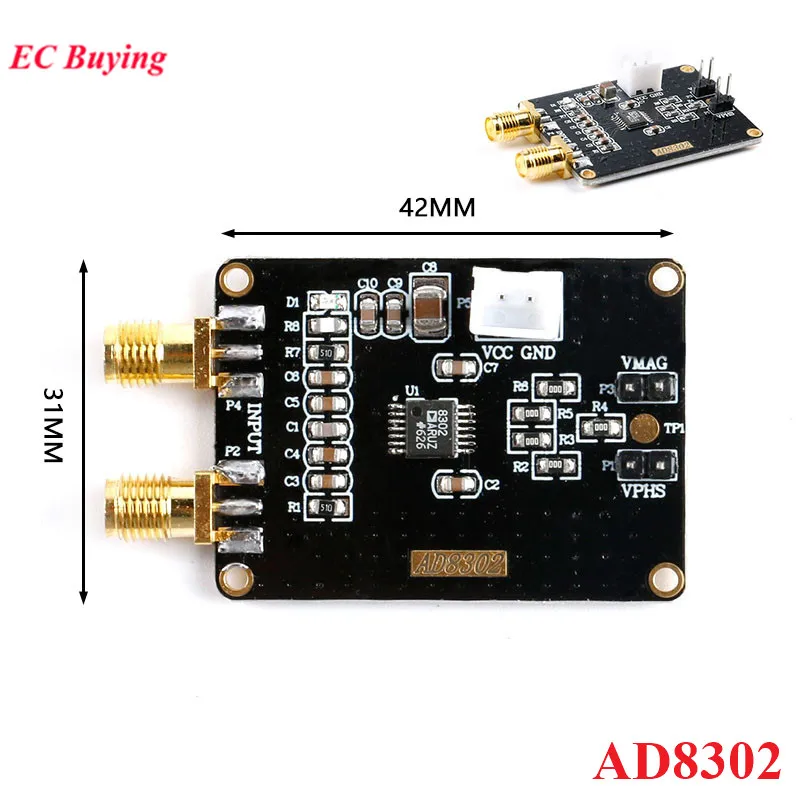

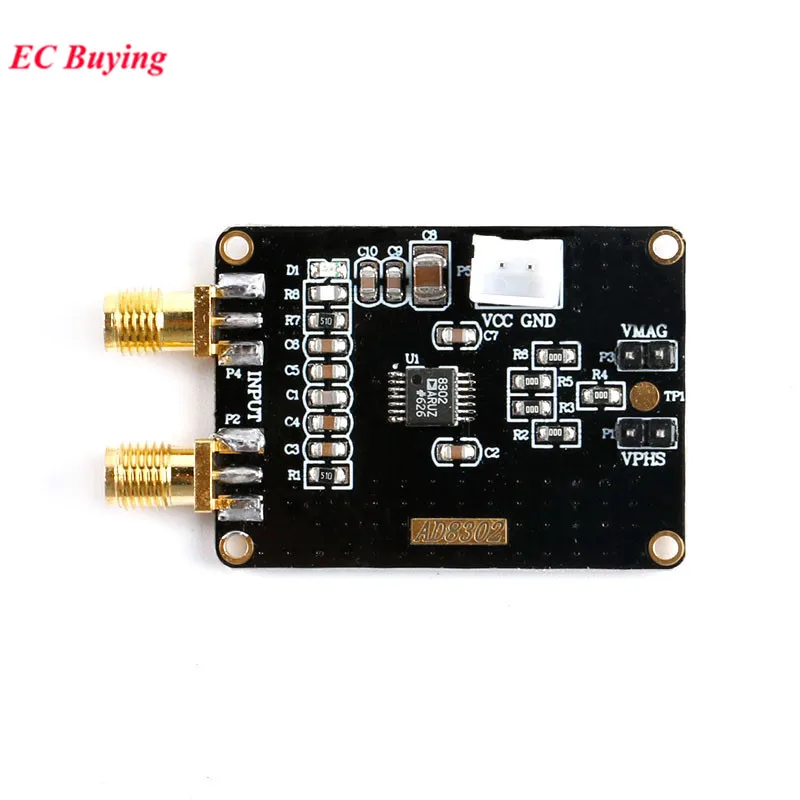

Descripción
Características:
1.La ganancia y la diferencia de fase de dos señales de entrada se pueden medir desde baja frecuencia hasta 2,7 GHz.AD8302 no solo es adecuado para medir la ganancia y la diferencia de fase de amplificadores, mezcladores y otros circuitos, sino que también es adecuado para probar estaciones base inalámbricas y equipos de prueba.
2.Al medir la ganancia, el rango dinámico de las dos señales de entrada es ±30 dB y la sensibilidad del nivel de salida es de 30 mVdB.El error es inferior a 0,5 dB.El voltaje de salida correspondiente a -30 dB es 30 mV y el voltaje de salida correspondiente a + 30 dB es 1,8 V.La corriente de salida es de 8 mA y la tasa de conversión es de 25 V/μs.
3.El coeficiente de relación de medición de amplitud precisa es de 30 mVdB.
4.El valor típico preciso es inferior a 0,5 dB; (El rango de diferencia de fase medido por AD8302 es 0° ~180°, el rango de voltaje de salida correspondiente es 0 ~ 1,8 V, la sensibilidad del voltaje de salida es 10 mV/(°), y el error de medición es inferior a 0,5°).El voltaje de salida es de 1,8 V cuando la diferencia de fase (p=0).El voltaje de salida es de 30 mV y la corriente de salida es de 8 mA cuando p=180 grados.La tasa de conversión de la salida de fase es de 30 MHz y el tiempo de respuesta es de 40 ns ~ 500 ns (dependiendo de la diferencia de fase medida);.
5.El coeficiente proporcional de medición de fase precisa es de 10 mV/(°).
6.El valor típico exacto es inferior a 1 grado.
7.El dispositivo funciona de tres formas: medición, control y comparación de niveles.
8.Con una salida de polarización de voltaje de referencia estable de 1,8 V;
9.La respuesta del ancho de banda del vídeo es de 30 MHz.
10.Utilice una fuente de alimentación única de 2,7 V ~ 5,5 V.
11.La estructura interna del AD8302 incluye principalmente dos amplificadores logarítmicos de banda ancha demodulados con precisión adaptados, un detector de fase de banda ancha de tipo multiplicador, tres adjuntores (), un conjunto de amplificadores de salida, circuitos de polarización y buffers de voltaje de referencia.La señal de entrada puede ser una señal de un solo extremo o una señal diferencial.
