Descripción
Un módulo serie USB a TTL de tamaño muy pequeño, el módulo utiliza una interfaz Micro-USB, compatible con el cable de datos, el ancho del módulo y el ancho del enchufe del cable de datos, insertados directamente en el conector Micro-USB de la línea de datos para usar, muy pequeño y conveniente.En comparación con el uso de un conector macho USB tipo A conectado directamente a la PC del módulo USB a TTL, este módulo permite conectar la placa de desarrollo y otros dispositivos serie de manera más conveniente.

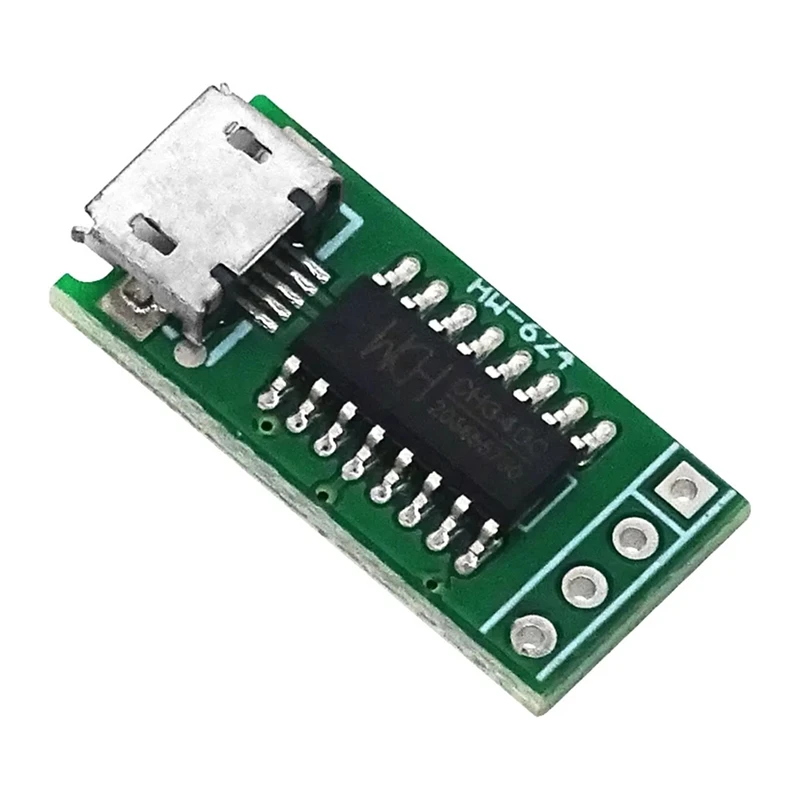

Módulo basado en el chip CH340C y la unidad de chip CH340G, CH340T exactamente igual.El módulo se puede utilizar para el microcontrolador STC y otros programas de descarga en serie compatibles con el programa de descarga del microcontrolador, o como una línea de comunicación en serie de PC y microcontrolador, estable y confiable.
1) El controlador IC CH340 es un chip adaptador de bus USB, para lograr USB a serie o USB para imprimir el puerto.Buffer transceptor independiente incorporado CH340, soporte para comunicación en serie asíncrona simplex, half duplex o full duplex.Los datos en serie incluyen un bit de inicio de bajo nivel, 5, 6, 7 u 8 bits de datos, uno o dos bits de parada de alto nivel y admiten paridad impar/paridad/verificación de bandera/prueba en blanco.
CH340 admite velocidad en baudios de comunicación común: 50.75,100,110,134.5,150,300,600,900,1200,1800,2400,3600,4800,9600,14400,200,28800,33600,38400,56000, Lt; / RTI & gt; y & lt; ID RTI=0,0 & gt;

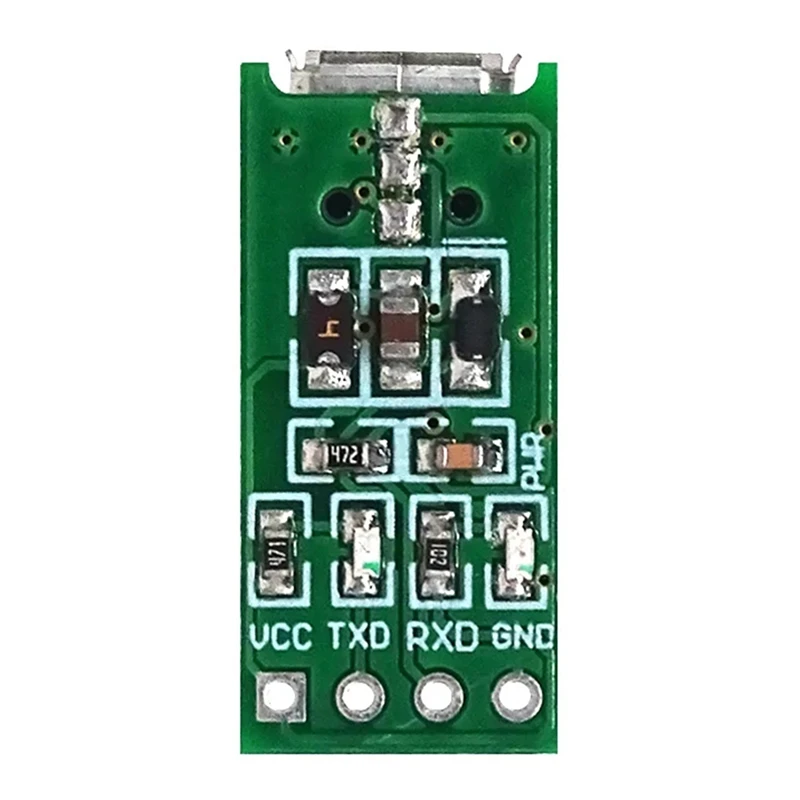

2) Fuente de alimentación de la placa de desarrollo Las siguientes son las mismas que el chip CH340 admite un voltaje de alimentación de 5 V o un voltaje de alimentación de 3,3 V.Cuando se utiliza un voltaje de funcionamiento de 5 V, la fuente de alimentación de 5 V de entrada del pin VCC del chip CH340, y el pin V3 debe ser una capacidad externa de un condensador de desacoplamiento de alimentación de 0,1 uF.
Cuando se utiliza un voltaje de funcionamiento de 3,3 V, el pin V3 del chip CH340 debe conectarse con el pin VCC, mientras que la fuente de alimentación de entrada externa de 3,3 V y con el chip CH340 conectado a otros circuitos no puede exceder el voltaje de funcionamiento de 3,3 V.El módulo utiliza por defecto un voltaje de funcionamiento de 5 V, el voltaje del chip de la interfaz USB, si desea cambiar al voltaje de funcionamiento de 3,3 V, debe respaldar el módulo 5 V, 3,3 V punto de selección de voltaje de funcionamiento para cambiar al punto medio y otro punto en cortocircuito.En este punto es necesario VCC pies a la fuente de alimentación de entrada de módulo de 3,3 V, el módulo puede funcionar.
Características del producto
1) Chip: CH340C
2) Voltaje de funcionamiento: 5 V o 3,3 V
3) Bits de datos: 5 bits, 6 bits, 7 bits, 8 bits
4) bits de parada: 1,2
5) Verificación: impar, par, no, marca, espacio
6) Velocidad de transmisión: 50 ~ 2MHz
7) Fusible limitador de corriente: 500ma
8) Sistema operativo: Windows XP, win7,8,10
9) Temperatura de funcionamiento: -40° ~ 85°
10) Tamaño: 10,4 mm x 28,5 mm
La apariencia y el color de diferentes lotes de productos pueden ser diferentes, lo que no afectará el uso.
Color verde
Material: PCB

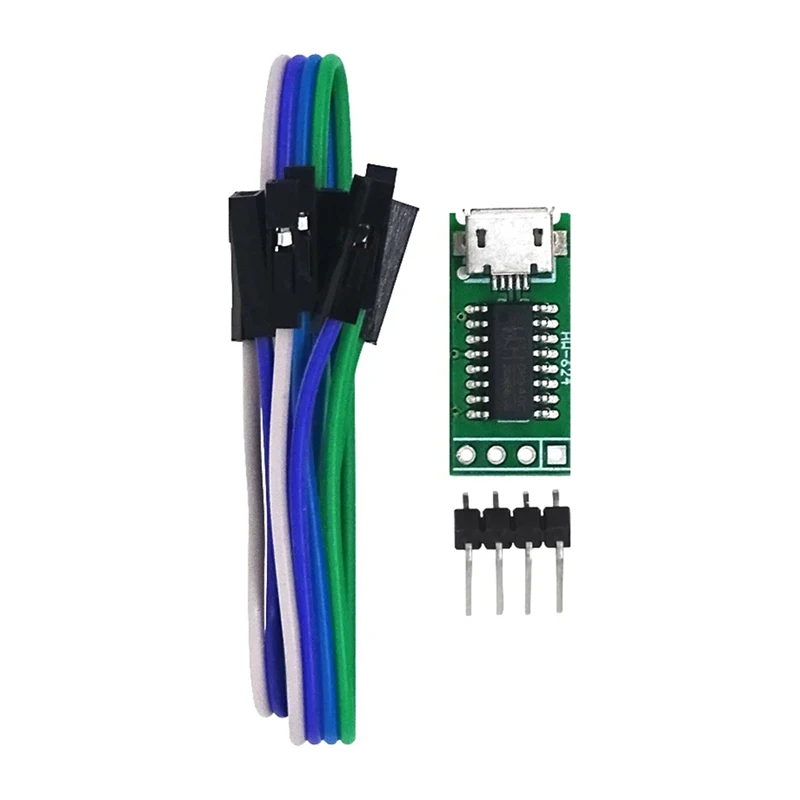

Contenido del paquete:

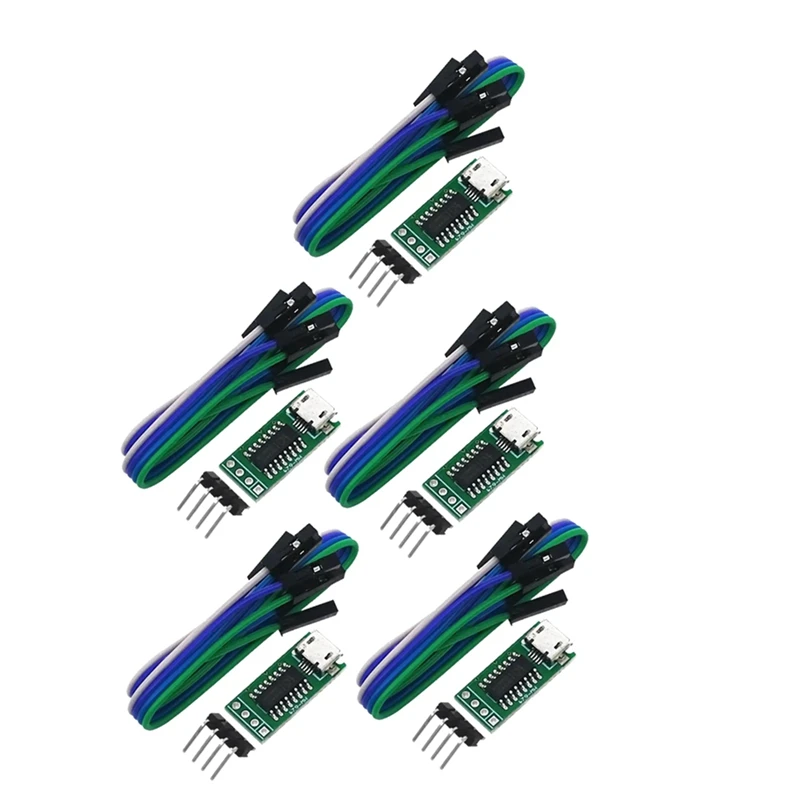

5 módulos con cable.
Solo el contenido del paquete anterior, otros productos no están incluidos.
Nota: Los reflejos de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente al real. El error de medición permitido es +/- 1-3 cm.
