Descripción

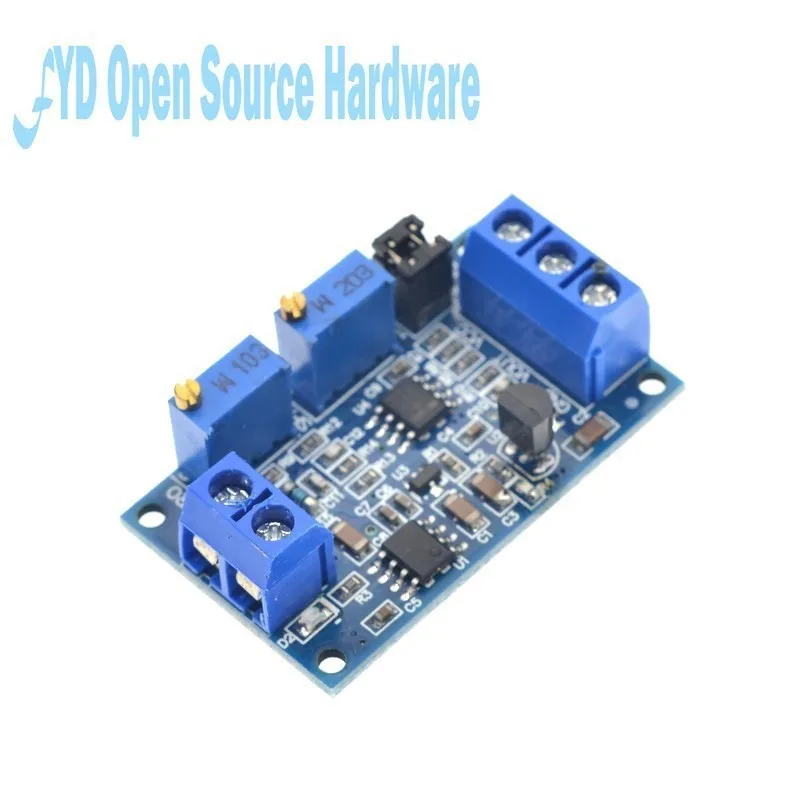

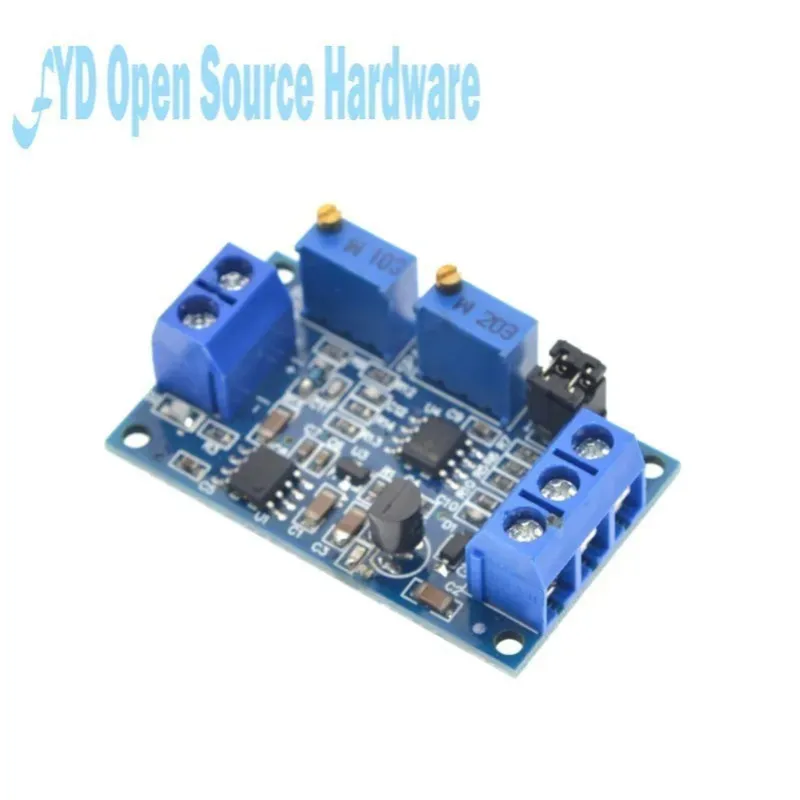

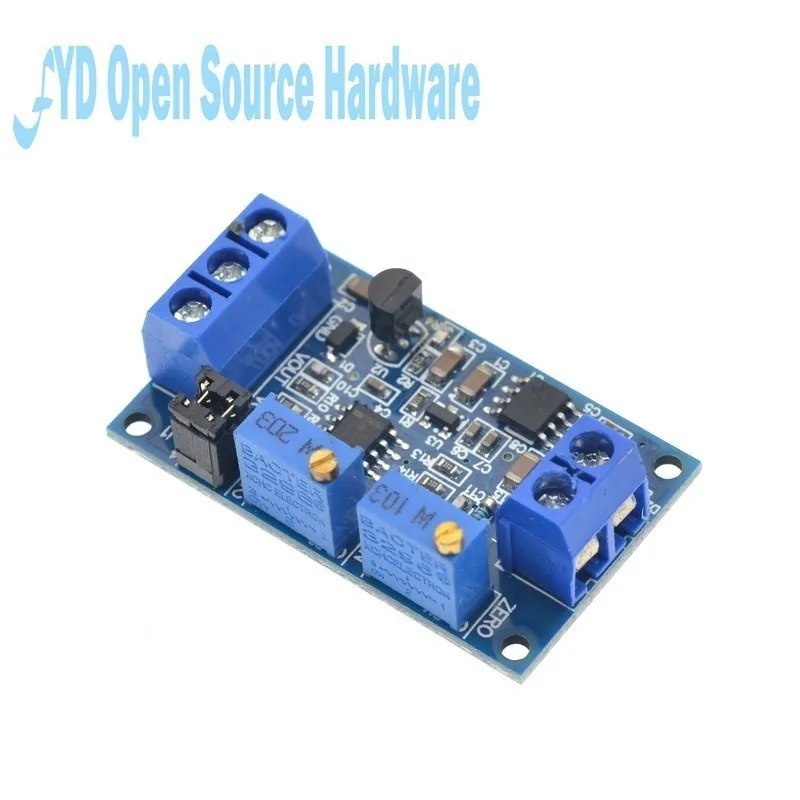

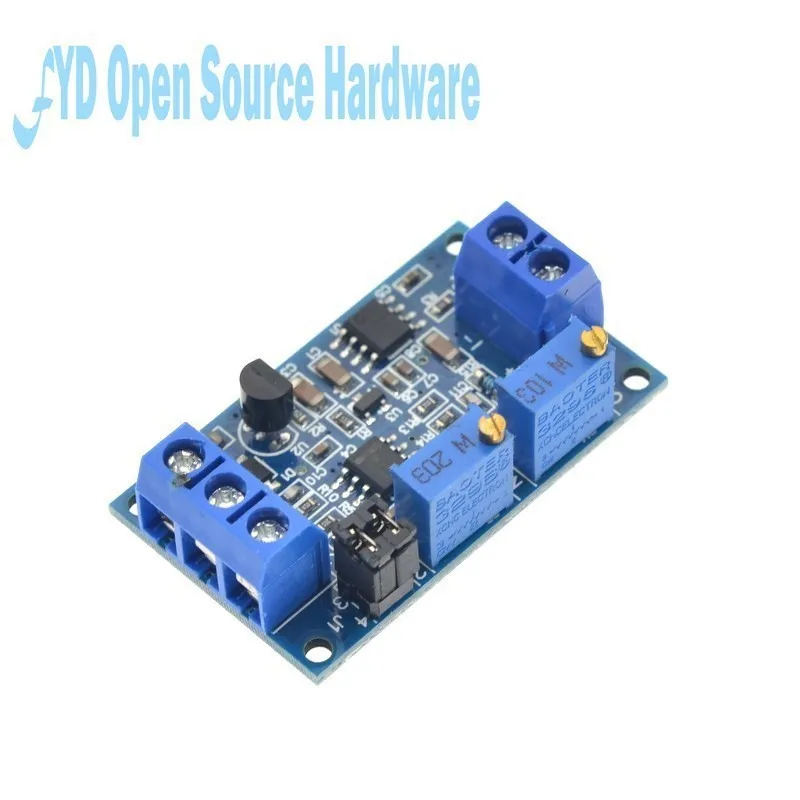

Descripción del producto:
La señal de voltaje aumenta a medida que la distancia de transmisión se vuelve débil en el proceso del circuito de transmisión de señal, la transmisión se puede evitar usando la corriente se convierte en una señal débil.Esto significa que para el final de la señal de transmisión actual, convirtiendo la señal en una señal de voltaje para que el microcontrolador detecte.Soporte de entrada de corriente4-20Ma,0-20mA, soporte de salida de voltaje0-3,3 V 0-5 V 0-10 V.
Aspectos destacados del producto:
Amplio rango de voltaje de suministro, rango de voltaje de salida de una pluralidad de soportes;
Tanto en cero como en span se pueden ajustar;
Alta estabilidad, buena linealidad, grado industrial;
Resistencias de anillo de color de resistencia de muestreo de corriente de señal con alta precisión, alta precisión, la deriva de temperatura es pequeña y de gran potencia.
Instrucciones de uso:

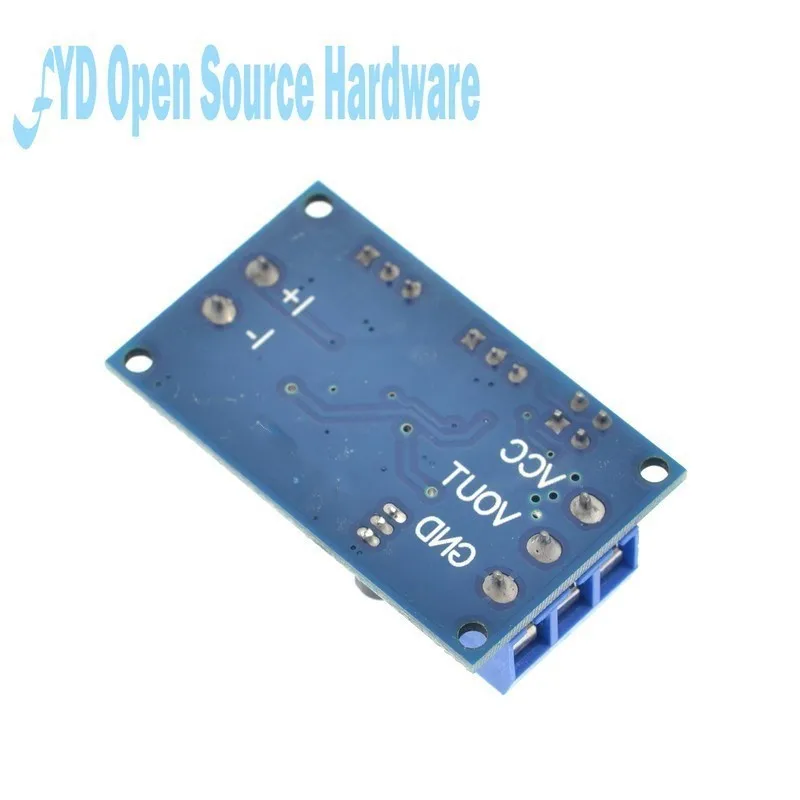

1. Por el cableado del módulo de definición, voltaje de suministro 7-36 V (si desea generar 10 V, el voltaje de suministro debe ser superior a 12 V)
2. Después de la alimentación, la lámpara D2 debe estar encendida o verificar la conexión del cable.banda de tableroProtección contra polaridad inversa, la marcha atrás no se quema.
3. Cuando la entrada de corriente es mínima (0 mA o 4 mA Hora), el ajuste ZEROPotentiómetro, por lo que la salida VOUTO es mínima (0,0 V o otro voltaje)
4. Cuando la corriente de entrada alcance un valor máximo (20 mATiempo), ajusteSPANPotentiómetro, por lo que VOUTOe el valor máximo (3,3Vor5Vor10V Cuando la entrada es4-20ma, la salida puede ser mínima a 2,5V).
Dependiendo de sus necesidades, seleccione el puente de rango apropiado mediante:
4--20ma:0--2.5VRango:J1 1,2 pies corto,3,4 patas cortas
0--3.3V Alcance: J1 1,2 pies apagados, 3,4 pies apagados
0--5,0V Alcance: J1 1,2 pies cortos, 3,4 patas cortas
0--10.0Vrange: J1 1,2 pies cortos, 3,4 pies apagados
0--20ma:0--3.3VAlcance:J1 1,2 pies cortos,3,4 patas cortas
0--5,0V Alcance: J1 1,2 pies cortos, 3,4 patas cortas
0--10.0Vrange: J1 1,2 pies cortos, 3,4 pies apagados
