En Stock
0,94 €
Con la garantía de
13 unidades vendidas
Última actualización: 2026-03-04T01:01:46.101Z
Descripción

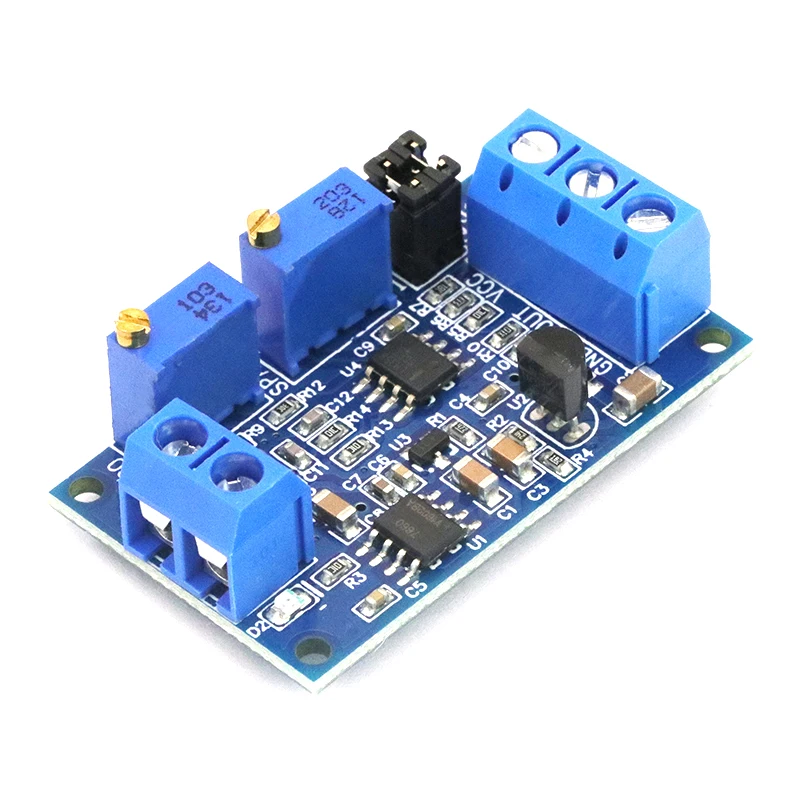

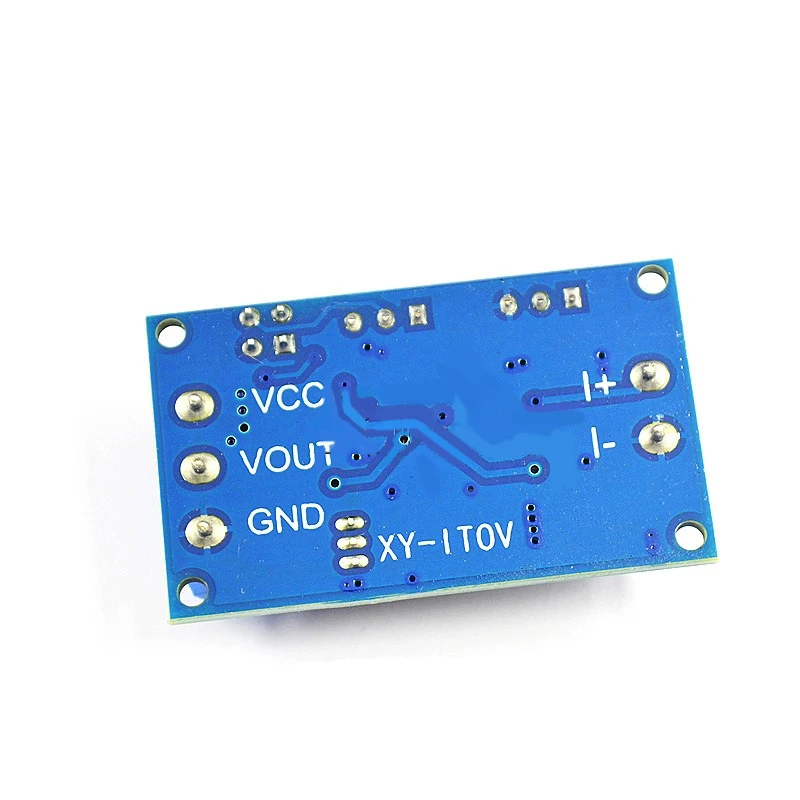

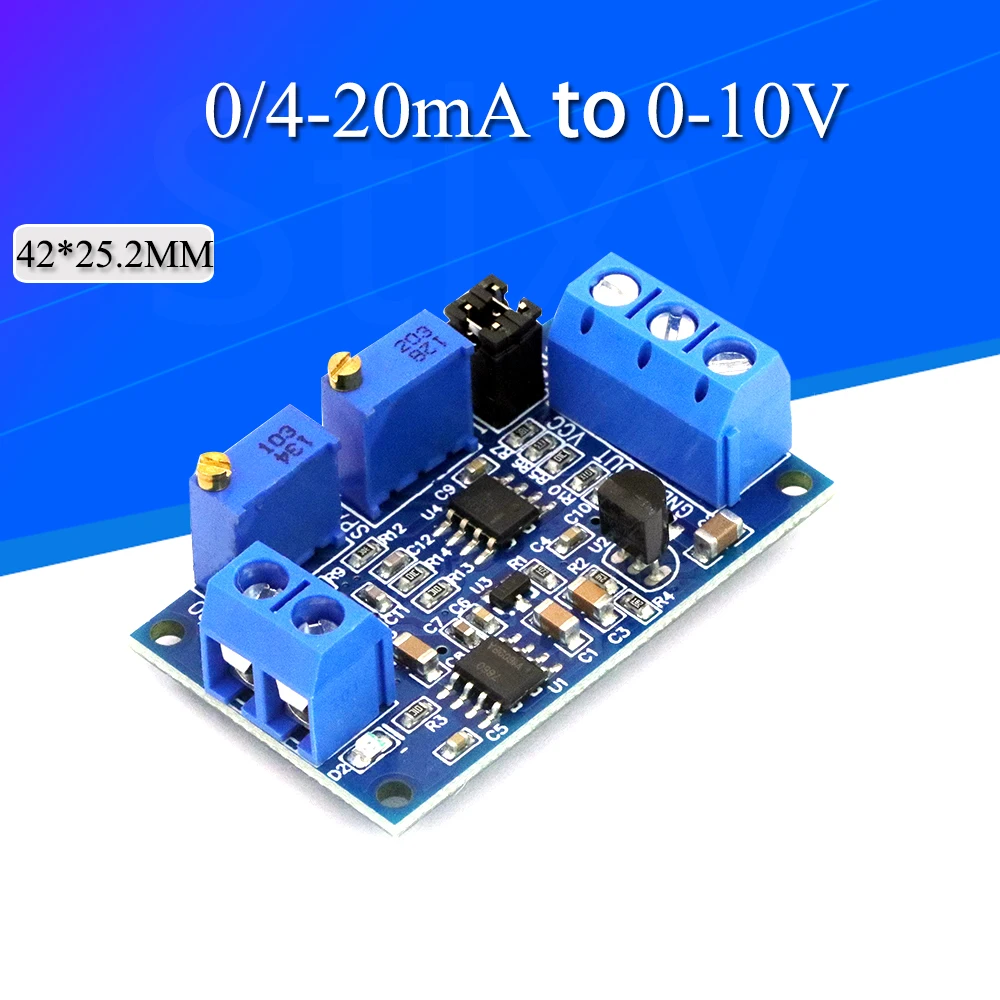

Descripción:En el proceso de transmisión de señal de circuito, la señal de voltaje se debilitará con el aumento de la distancia de transmisión, y la transmisión de corriente puede evitar el debilitamiento de la señal. El módulo se utiliza para el final de la transmisión de señal de corriente, la señal se convierte en señal de voltaje para la detección SCM. La entrada de corriente admite 4-20mA y 0-20mA, y la salida de voltaje admite 0-3,3 V 0-5V 0-10V.Resaltar:El rango de voltaje de la fuente de alimentación es amplio y el voltaje de salida admite múltiples rangos;El rango cero y completo se puede ajustar automáticamente;Alta estabilidad, buena linealidad, grado industrial;La resistencia de muestreo de la señal de corriente adopta una resistencia de anillo de color de alta precisión, que tiene alta precisión, pequeña deriva de temperatura y alta potenciaInstrucción:1. El módulo se conecta de acuerdo con la definición, el voltaje de suministro es de 7-36V (si la salida es A 10V, el voltaje de suministro debe ser superior a 12V)2. Después de encenderla, la luz D2 debe estar brillante, de lo contrario, verifique la conexión de la línea. Placa con protección de conexión inversa, la conexión inversa no se quema.3. Cuando la entrada de corriente es mínima (0mA o 4mA), ajuste el potenciómetro CERO, de modo que la salida de VOUT sea mínima (0,0 V u otro voltaje)4. Cuando la entrada de corriente es el máximo (20mA), ajuste el potenciómetro SPAN, de modo que la salida VOUT sea el valor máximo (3,3 V o 5V o 10V, cuando la entrada es de 4-20mA, la salida mínima puede ser de 2,5 V).Según sus necesidades, seleccione el rango correspondiente por la tapa del puente:4 -- 20ma:0 -- 2,5 V rango: J1 1,2 pies conexión corta, 3,4 pies conexión cortaRango de 0-3,3 V: J1 pies fuera 1,2, 3,4 pies fueraRango de 0 -- 5,0 V: J1 Conexión corta de 1,2 pies, conexión corta de 3,4 piesRango de 0-10,0 V: J1 Conexión corta de 1,2 pies, 3,4 pies fuera0 -- 20ma:0 -- 3,3 V rango: J1 1,2 pies conexión corta, 3,4 pies conexión cortaRango de 0 -- 5,0 V: J1 Conexión corta de 1,2 pies, conexión corta de 3,4 piesRango de 0-10,0 V: J1 Conexión corta de 1,2 pies, 3,4 pies fueraPaquete incluido:1 * Corriente a voltaje 0/4-20mA a 0 -10V Módulo transmisor
