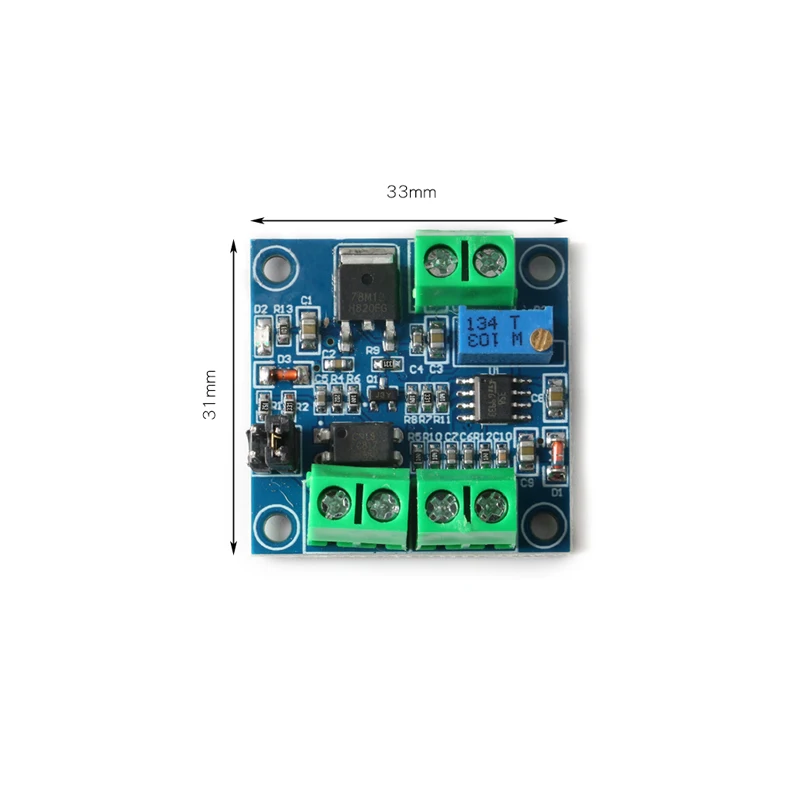

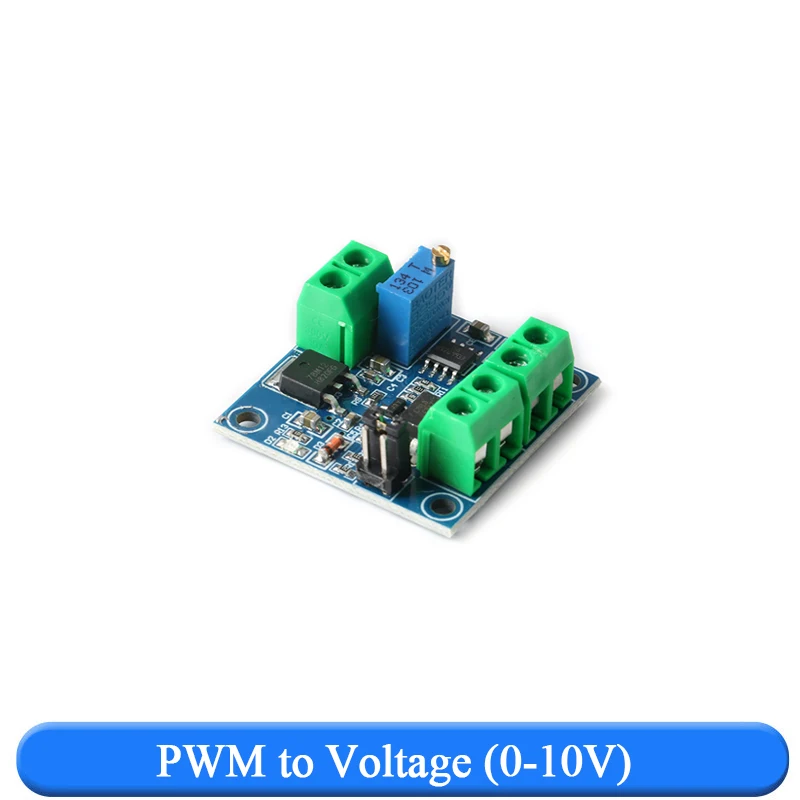

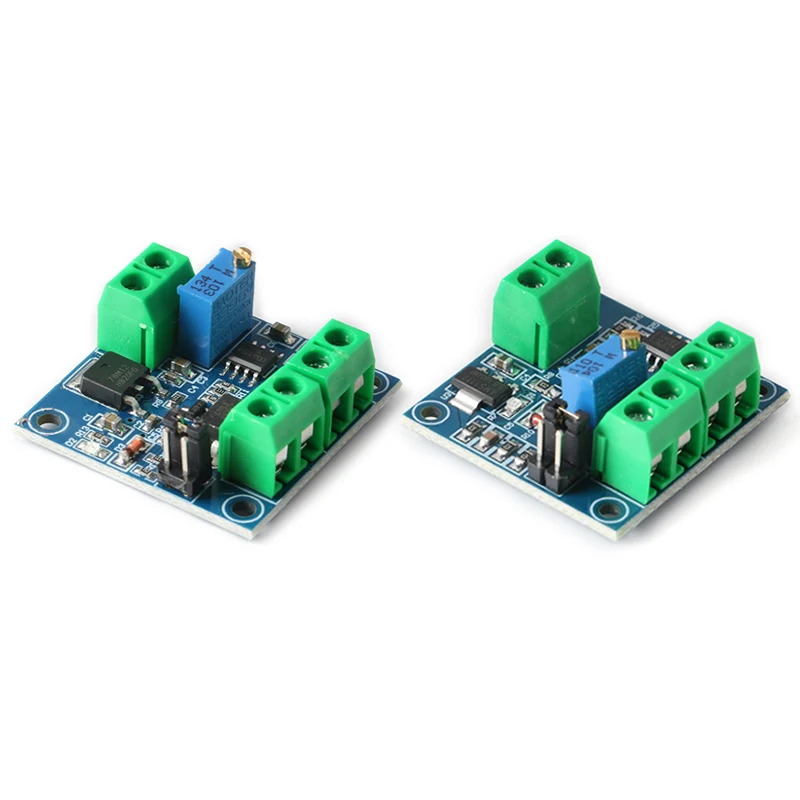

Introducción del productoEste módulo es un módulo capaz de convertir voltaje y PWM. La señal digital PWM se convierte en señal analógica de 0 a 10 V. El voltaje de salida se ajusta mediante el ciclo de trabajo de todo el PWM. Puede convertir el voltaje de 0-5V-10V en una salida PWM de 0%-100%, y ajustar el ciclo de trabajo PWM ajustando el voltaje.Parámetro del productoPWM a voltaje:Voltaje de funcionamiento del módulo: CC 12V-30V: (requisito de potencia: mayor que 100MA)Rango de frecuencia de recepción de señal PWM: 1KHZ-3KHZ:Rango de nivel de entrada de señal PWM:Nivel máximo de 4,5 V a 10V, el pasador de puente se inserta a 5V. Este tipo de señal de nivel está dirigida principalmente a la tarjeta de control industrial convencional (como la placa MACH3) y la interfaz de la CPU de 5V;Nivel máximo de 12 a 24V, PIN de puente insertado a 24V. Este tipo de señal de nivel está dirigido principalmente a la interfaz PLC convencional.Rango de conversión: 0%-1 00% conversión PWM a voltaje de 0-10VTolerancia: 5%.Voltaje a PWM:Voltaje de funcionamiento del módulo: DC 5V-12VFrecuencia PWM de salida: aproximadamente 50KHZAmplitud PWM: 5VRango de conversión: 0-5V/0-10VConversión de voltaje: 0%-100% 6PWMTolerancia: 1%-3%Descripción del PIN:PWM a voltaje:VCC: fuente de alimentación de trabajo 12V-30V.GND: potencia de trabajo a tierra.PWM: Introduzca el terminal positivo de la señal PWM.GND: Terminal negativo de señal de entrada.Salida: voltaje de salida 0-10VGND: tensión de salida a tierra.
Voltaje a PWM:

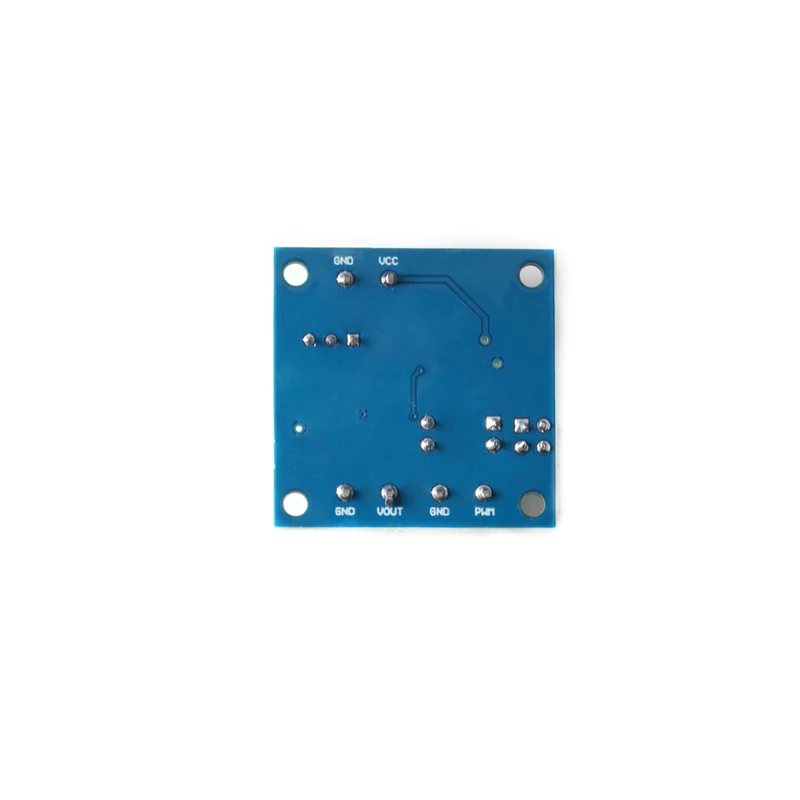

VCC: fuente de alimentación de trabajo 5V-12V.GND: tierra eléctrica de trabajoVIN: voltaje de entrada 0-10VGND: Terminal negativo de señal de entrada.GND: Salida PWM tierra.PWM: Salida PWM
Instrucciones de uso
PWM a voltaje:Después del encendido, cuando no hay señal de entrada, la salida es 0V, y solo hay salida cuando hay entrada. Al encender por primera vez, es mejor hacer una calibración y depuración: encuentre una señal de ciclo de trabajo de 50% conectada a PWM,GND, la amplitud corresponde al puente relativo. La frecuencia está entre 1KHZ-3KHZ. Use un multímetro para medir los dos puertos VOUT y GND. En este momento, el medidor se muestra en aproximadamente 5V. Ajuste el potenciómetro en la placa para que el multímetro se muestre a 5,00 v. Esto calibra la correspondencia de su señal de pulso con este módulo. Cuando la frecuencia cambia, la relación correspondiente puede cambiarse y es necesario recalibrarla.El voltaje de salida se puede ajustar ajustando el ciclo de trabajo.La precisión se puede controlar ajustando el potenciómetro.Voltaje a PWM:Conecte el voltaje de trabajo a VCC y GND. No los conecte a la inversa para evitar daños en la placa y los dispositivos. Conecte un voltaje controlable en el terminal VIN. El rango de voltaje se divide en dos tipos: 0-5V y 0-1 0V según el modo seleccionado. La salida PWM es PWM. El ciclo de trabajo se puede ajustar ajustando el voltaje. La precisión se puede controlar ajustando el potenciómetro
