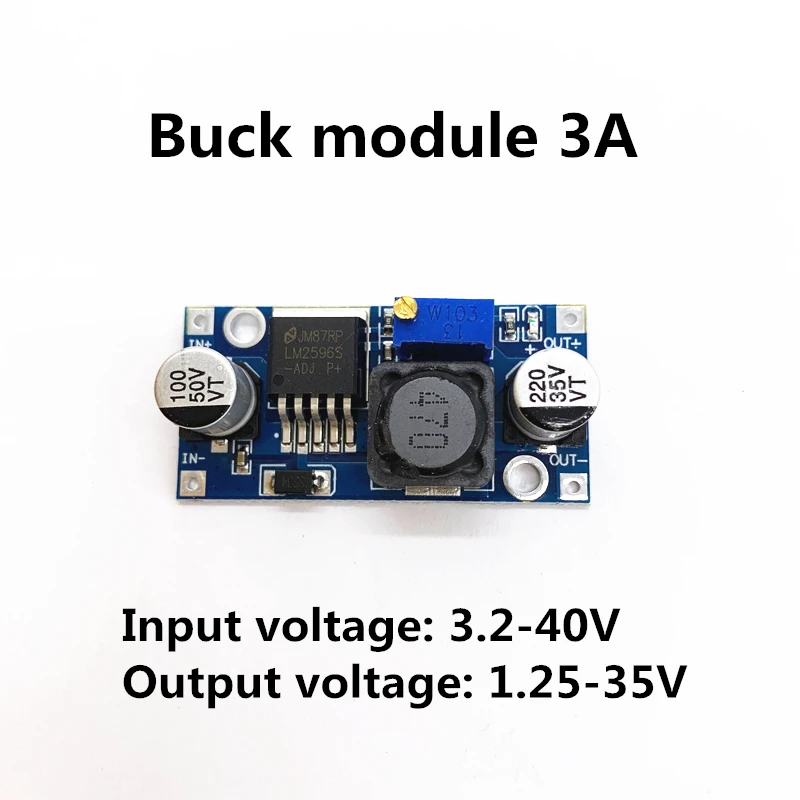

Nombre: Módulo Buck de LM2596, de la marca Buck, de la marca LM2596
Voltaje de entrada: 4V ~ 35V
Voltaje de salida: 1,23 V ~ 30V
Corriente de salida: 3A (máx.)
Eficiencia de conversión: 92%( MAX)
Ondulación de salida: 30mV
Frecuencia de conmutación: 150KHz
Temperatura de trabajo:-cuarenta y cinco ~ + 85
Tamaño: 43mm * 21mm * 14mm (largo * ancho * alto)
Características:
1. El rango de voltaje de entrada: 3,2 V a 40 V CC (el voltaje de entrada debe ser mayor que el voltaje de salida de 1,5 V anterior. No se puede reforzar
2. El rango de voltaje de salida: voltaje ajustable de 1,25 V CC a 35 V, alta eficiencia (92%) la corriente de salida máxima más grande es 3A.
Instrucciones:
1. Potencia (3-40V), Luz indicadora de potencia, el módulo funciona correctamente.
2. Ajuste la perilla azul del potenciómetro (rotación en sentido horario generalmente de impulso, rotación en sentido antihorario hacia abajo) y alcance con un multímetro para controlar el voltaje de salida requerido.
Nota:
Se recomienda el uso de largas horas de trabajo actual en menos de 2.5A, mientras se agrega el disipador de calor a granel (salida de 10W superior), porque es el módulo reductor, para garantizar un conjunto de salida estable, mantenga el diferencial mínimo de 1,5 V.
