Módulo convertidor de PWM a voltaje, 0%-100% a 0-10V para PLC MCU, señal Digital a analógica, módulo de potencia de convertidor ajustable PWM

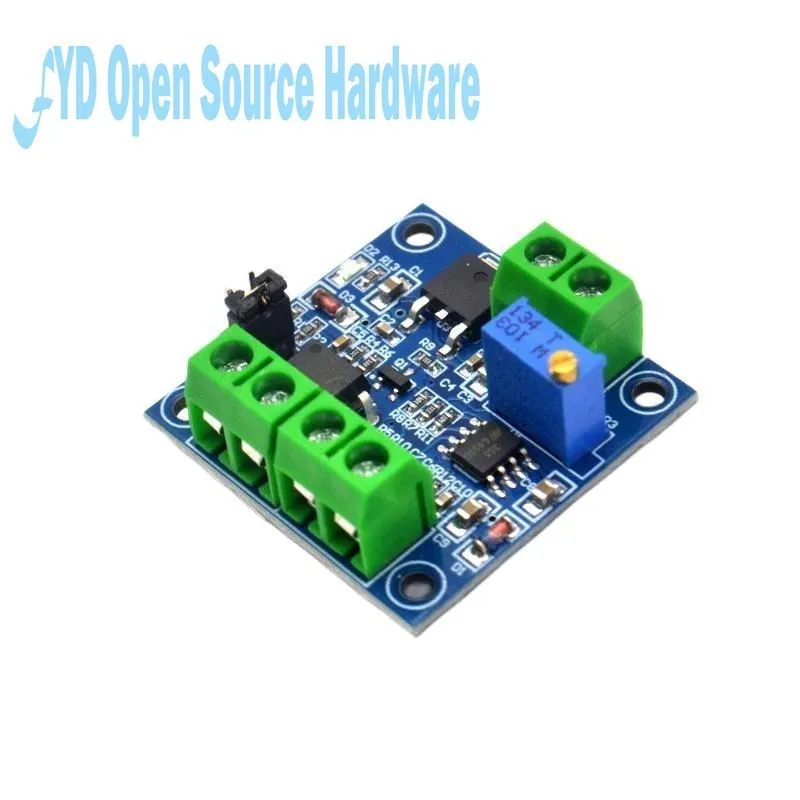

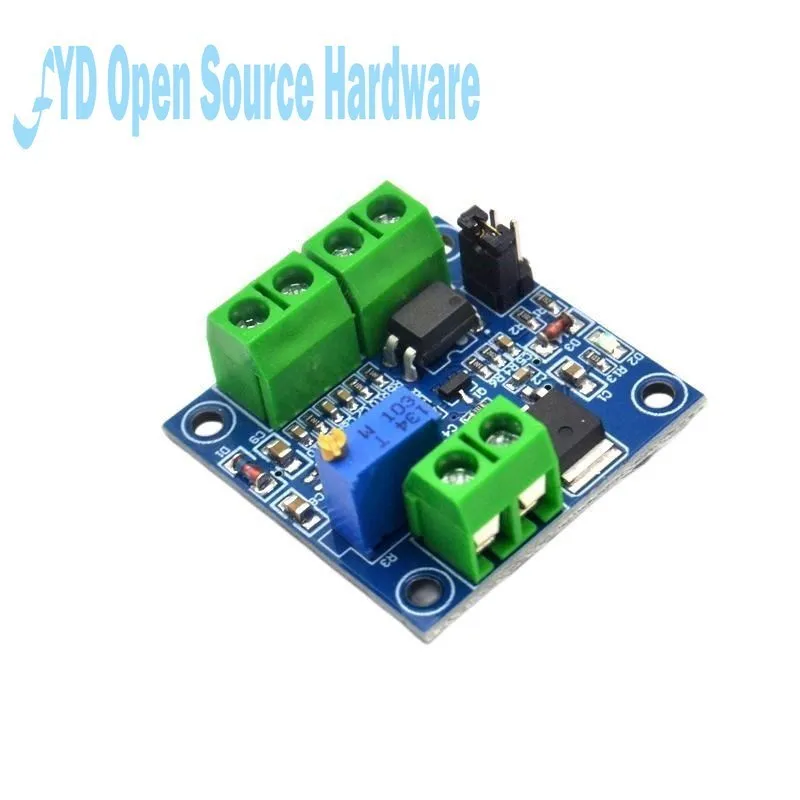

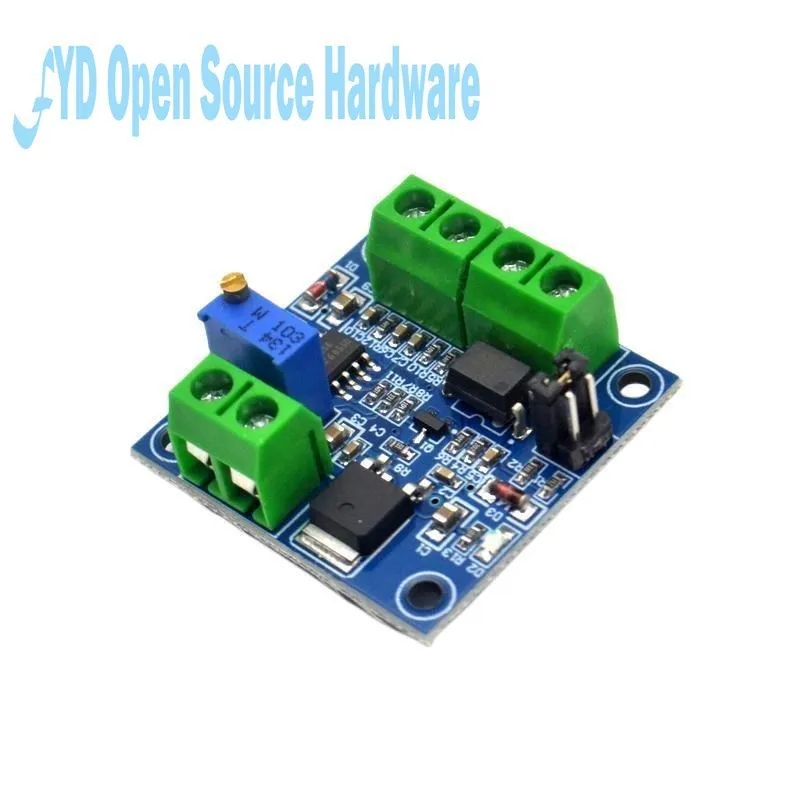

Introducción del producto

Este módulo es un módulo de conversión de voltaje y PWM.Las señales digitales PWM se convierten en señales analógicas O a 10 V.Al ajustar la relación de trabajo PWM para ajustar el voltaje de salida, V-PWM puede tener un voltaje de 0-5V-10V en la salida Chen Baoguo 0-100% PWM, ajustando el voltaje para ajustar la relación de trabajo PWM.El tamaño del módulo es pequeño y fácil de aplicar en diferentes lugares.

Parámetros del producto

Voltaje de conversión PWM:

Voltaje de funcionamiento del módulo: CC 12v-30v; (Requisito de energía: superior a 100MA)

Rango de frecuencia de recepción de señal PWM: 1KHZ-3KHZ;

Rango de nivel de entrada de señal PWM:

El valor pico-pico es de 4,5 V a 10 V y el pin de salto se inserta en 5 V.Este tipo de señal de nivel es principalmente para la tarjeta de control industrial convencional (como la placa MACH3), interfaz CPu de 5 V;

Valor pico-pico nivel de 12 a 24v, el pin de salto insertado en 24V.Este tipo de señal de nivel es principalmente para la interfaz PLC convencional.

Rango de conversión: 0%-100% conversión PWM a voltaje O-10v Error permitido: 5%.

Voltaje a PWM:

Voltaje de funcionamiento del módulo: CC 5 V-12 V.

Frecuencia de salida PWM: aproximadamente 50 KHZPWM amplitud: 5 V

Rango de conversión: 0-5 V/0-10 V

Conversión de voltaje: 0%-100%PWM

Descripción del pin

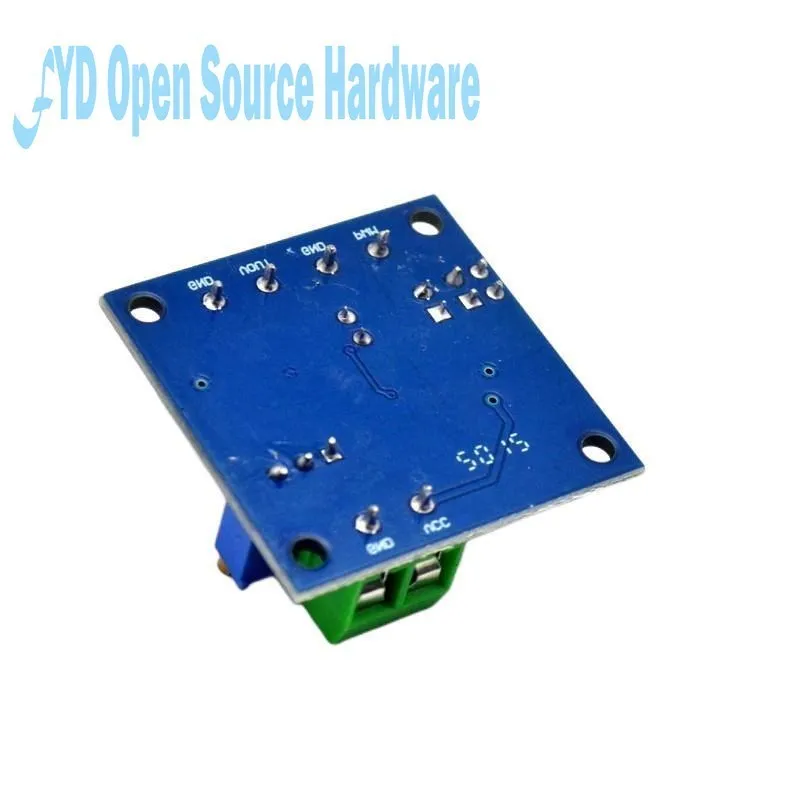

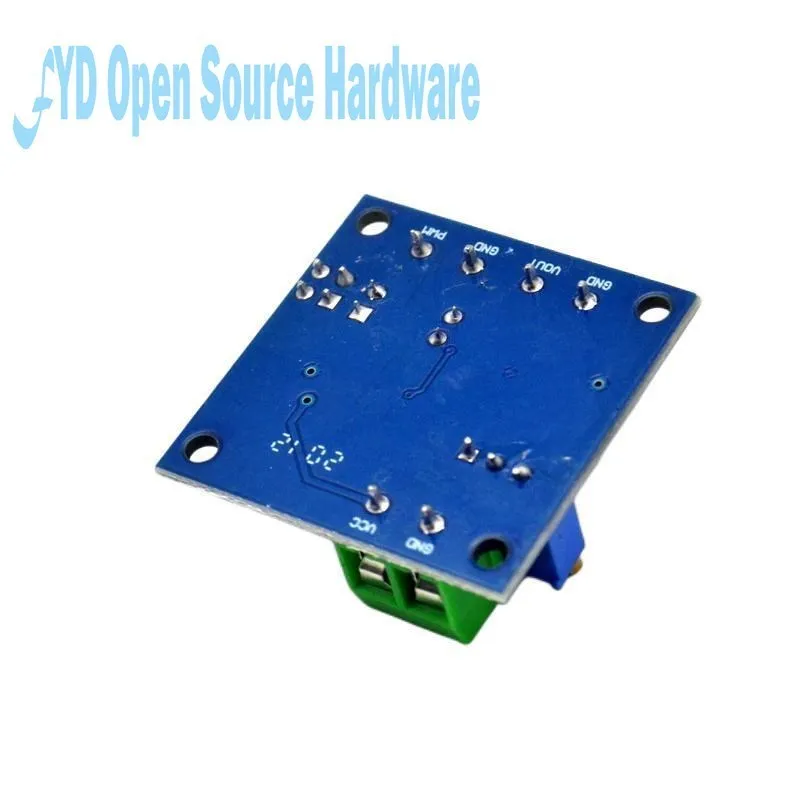

VCC: La fuente de alimentación de funcionamiento es de 12 V a 30 V.

GND: indica la fuente de energía de trabajo.

PWM: Extremo positivo de la señal PWM de entrada.GND: extremo negativo de la señal de entrada.

VOUT: Voltaje de salida 0-10V.

GND: indica la tierra del voltaje de salida.
