Descripción

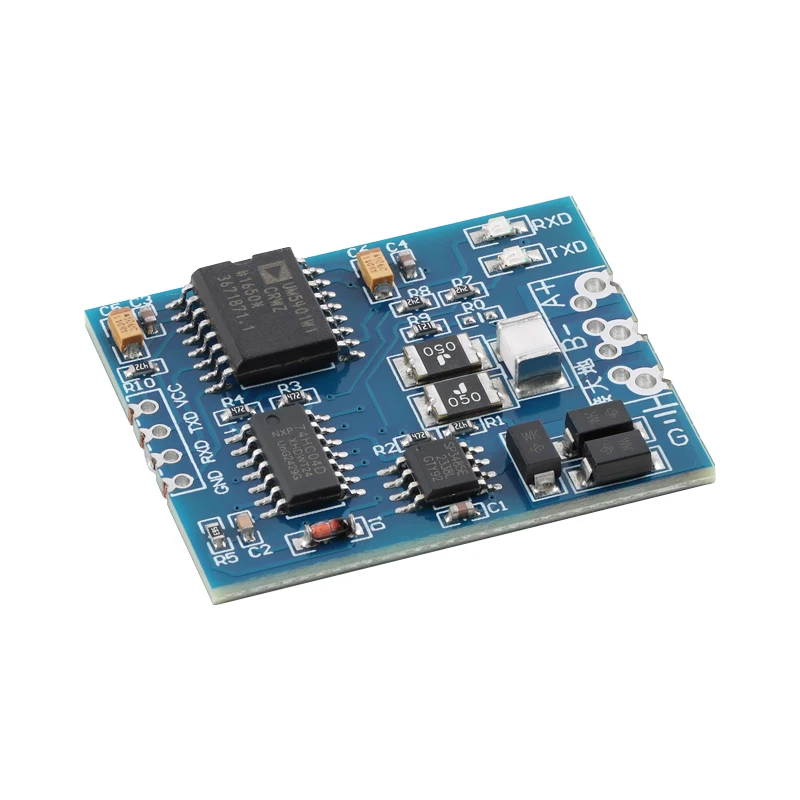

Descripción del módulo: Este producto a través de un chip de aislamiento de alta gama para lograr TTL, RS485 en ambos lados de la potencia y aislamiento perfecto de la señal y capacidad antiinterferencias.La fuente de alimentación es una amplia entrada de voltaje (3,0 V-5,5 V), que permite una compatibilidad perfecta entre el sistema de 3,3 V y el sistema de 5,0 V.Se pueden combinar señales de comunicación de 3,3 V o 5,0 V.
Este módulo de transmisión transparente realizó una transferencia mutua de señal TTL y señal RS485, pero debemos saber 485. Este modo de comunicación puede realizar comunicación bidireccional, pero no se puede realizar en ambas direcciones al mismo tiempo.Debe realizarse alternativamente, es decir, cada extremo del canal de comunicación puede ser el extremo de envío o el extremo receptor, pero al mismo tiempo, la información solo puede tener una dirección de transmisión.
Realice el control automático del flujo de la señal RS485 y el cambio automático de dirección de envío y recepción.Usar este módulo es tan sencillo como el funcionamiento del puerto serie.Este módulo considera completamente el diseño de protección contra rayos del bus 485 y el diseño antiinterferencias.

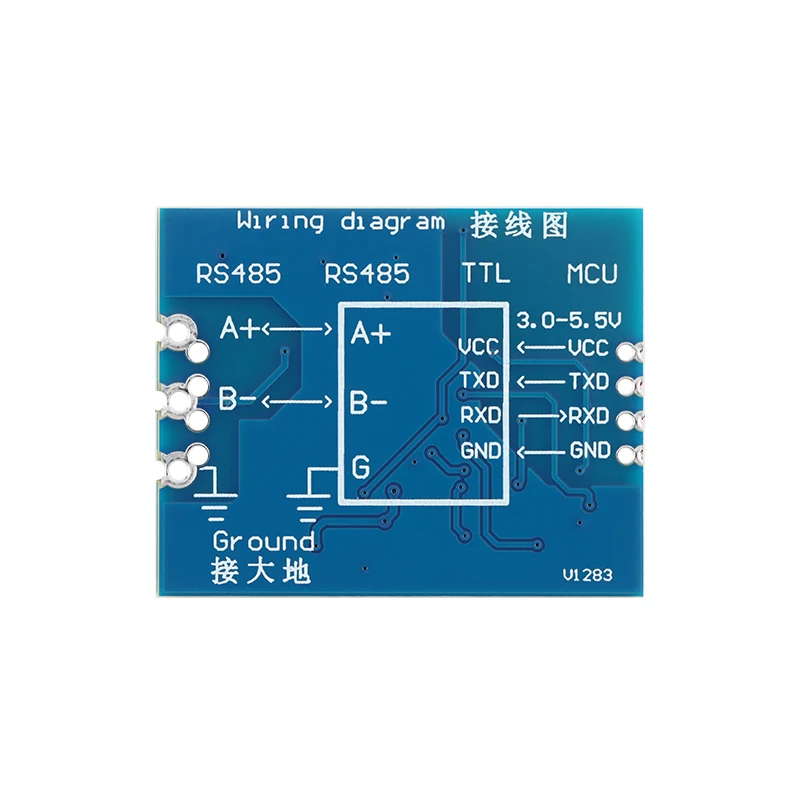

El uso de chip de aislamiento realiza el aislamiento de potencia y señal, con funciones de aislamiento y protección de bus extremadamente altas EMC (compatibilidad electromagnética), rendimiento EMI (antiinterferencias electromagnéticas), en el campo de transmisión de distancias extranjera, el "tierra" extremo del módulo en la tierra, puede desempeñar un muy buen papel de protección contra interferencias y rayos, de modo que el bus 485 sea más seguro, la transmisión de corta distancia interior no puede acceder a la tierra.
El diseño de espaciado estándar de 2,54, conveniente para su desarrollo secundario.con resistencia de coincidencia de 120 euros, conexión corta Ro puede permitir resistencia de coincidencia, conexión corta recomendada de transmisión de larga distancia.Admite comunicación entre múltiples máquinas, la misma red se puede conectar a al menos 128 nodos.Puede ser intercambio en caliente, no aparecerá el fenómeno del enchufe de señal. Cableado de tipo antiinterferencias y modo de pavimentación de cobre, para evitar interferencias de señal.
Velocidad de transmisión: 100-256000bps soporte perfecto
Aspectos destacados del módulo:
1. suministro de amplio voltaje (3,0 V-5,5 V)
2.Las señales de 3,3 V y 5,0 V son perfectamente compatibles y se pueden combinar con el módulo.
3. Alimentación y señal completamente aisladas, alto rendimiento EMC y EMlI, voltaje de aislamiento de hasta 2500vDc
4. El diseño industrial, la fuerte capacidad antiinterferencias, al utilizar un diseño de protección contra rayos 485 más potente, se puede utilizar en sitios industriales y en entornos hostiles y salvajes, la temperatura de trabajo es de -40℃ a +85℃, Distancia de transmisión de hasta kilómetros (con 850 metros de prueba de cable 2x1,5, se recomienda su uso dentro de 800 metros, más de 800 metros agregue un repetidor)

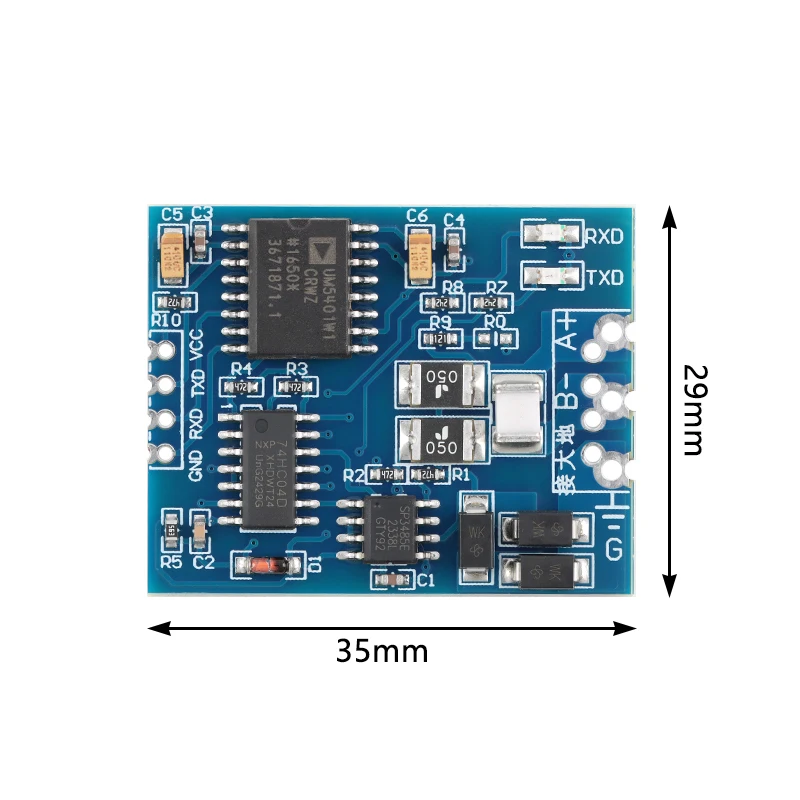

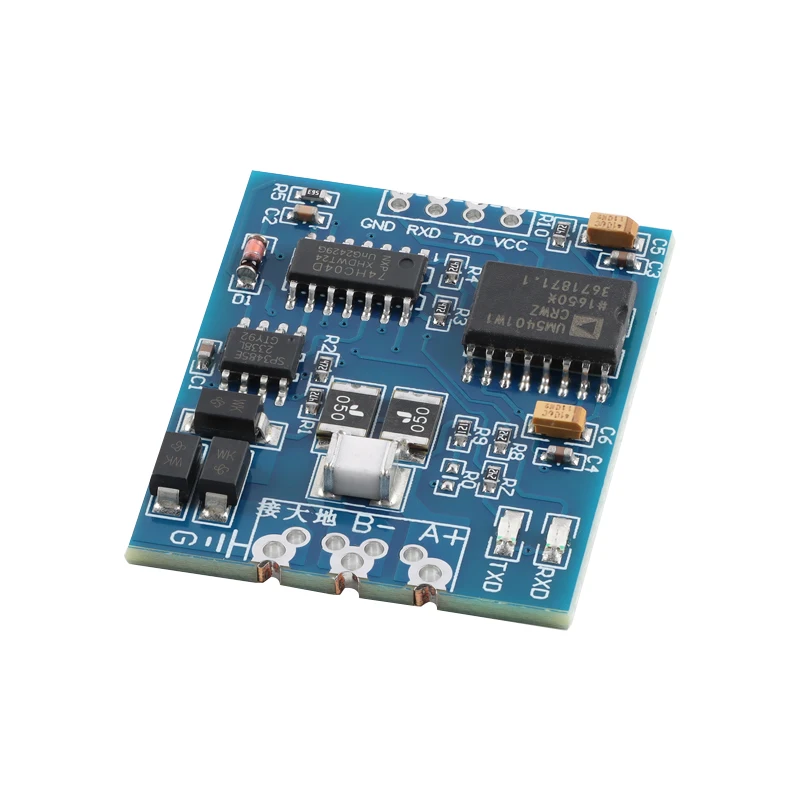

5. Adopte un diseño de proceso de medio orificio, un grosor del tablero de 0,8 mm, se puede usar fácilmente como placa base de palabra, también se puede usar para soldar terminales

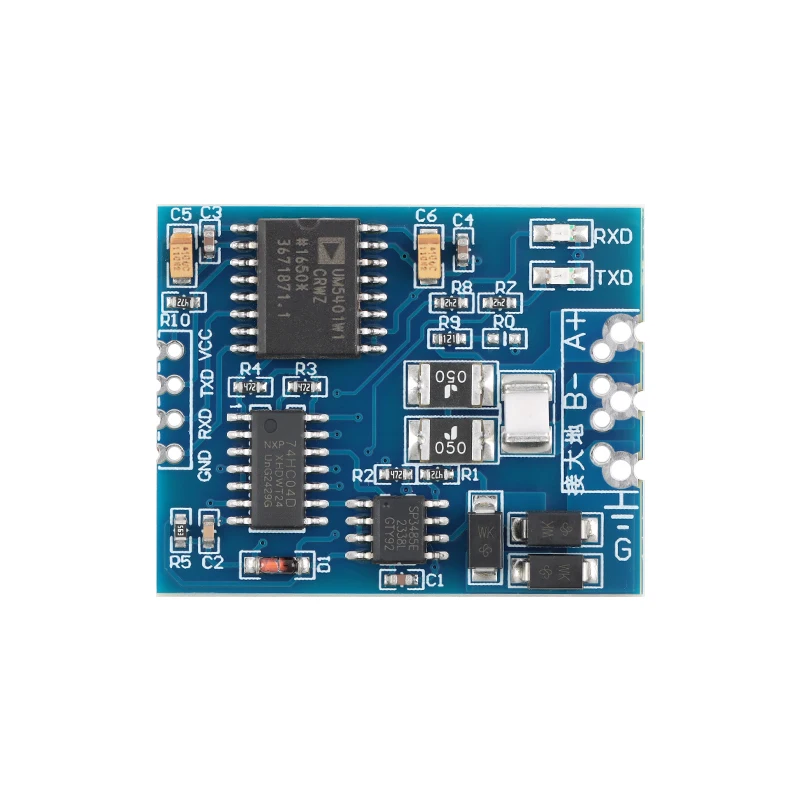

6. Con luz indicadora de señal RXD, TXD, vista panorámica del estado de envío y recepción
Debido a los diferentes lotes de productos, la apariencia puede variar, lo que no afecta el uso.
Color: como se muestra
Material: PC
Contenido del paquete:
1 * módulo
Solo el contenido del paquete anterior, otros productos no están incluidos.
Nota: Los reflejos de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente al real. El error de medición permitido es +/- 1-3 cm.
