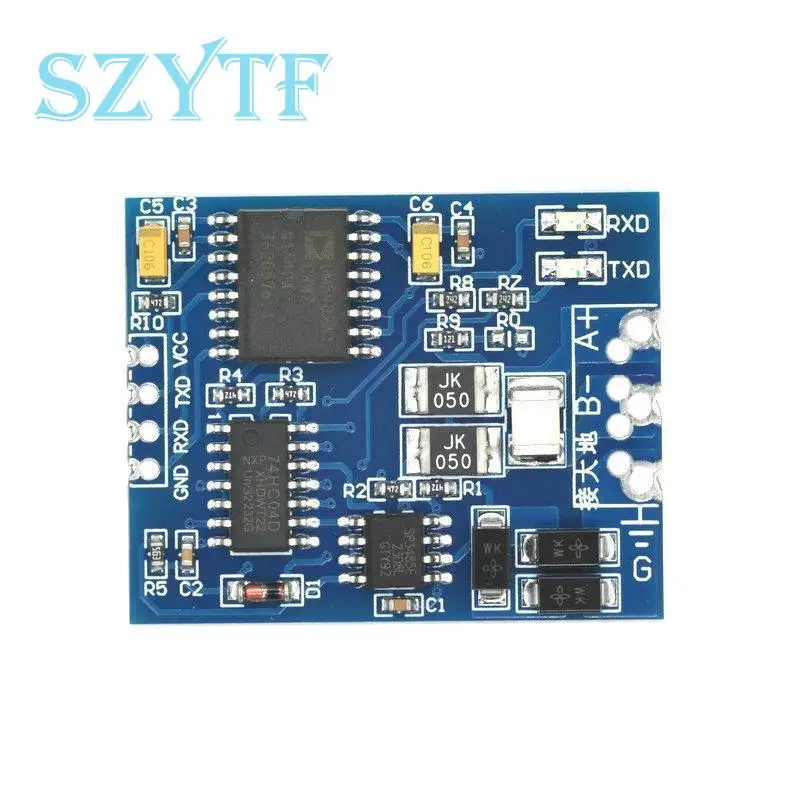

Descripción
Descripción del módulo:
Este producto a través de un chip de aislamiento de alta gama para lograr TTL, RS485 en ambos lados de la potencia y señal de aislamiento perfecto, capacidad antiinterferencia. La fuente de alimentación es una entrada de voltaje amplio (3,0 V-5,5 V), lo que permite una compatibilidad perfecta entre el sistema de 3,3 V y el sistema de 5,0 V. Se pueden emparejar señales de comunicación de 3,3 V o 5,0 V.
Este Módulo de transmisión transparente realizó la señal TTL y la transferencia mutua de señal RS485, pero debemos saber, 485
Este modo de comunicación puede realizar una comunicación bidireccional, pero no puede llevarse a cabo en ambas direcciones al mismo tiempo. Debe llevarse a cabo alternativamente, es decir, cada extremo del canal de comunicación puede ser el extremo emisor o el receptor, pero al mismo tiempo, la información solo puede tener una dirección de transmisión.
Realice el control automático de flujo de la señal RS485 y el interruptor automático de la dirección de envío y recepción. Usar este módulo es tan simple como operar el puerto serie.
Velocidad en baudios: 100-256000bps soporte perfecto

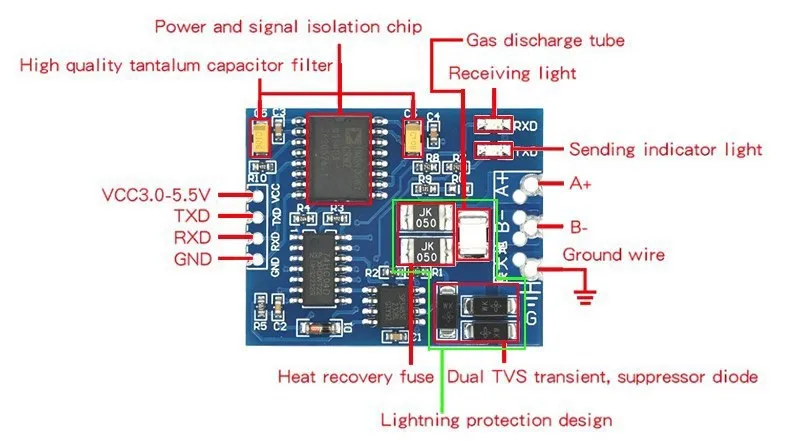

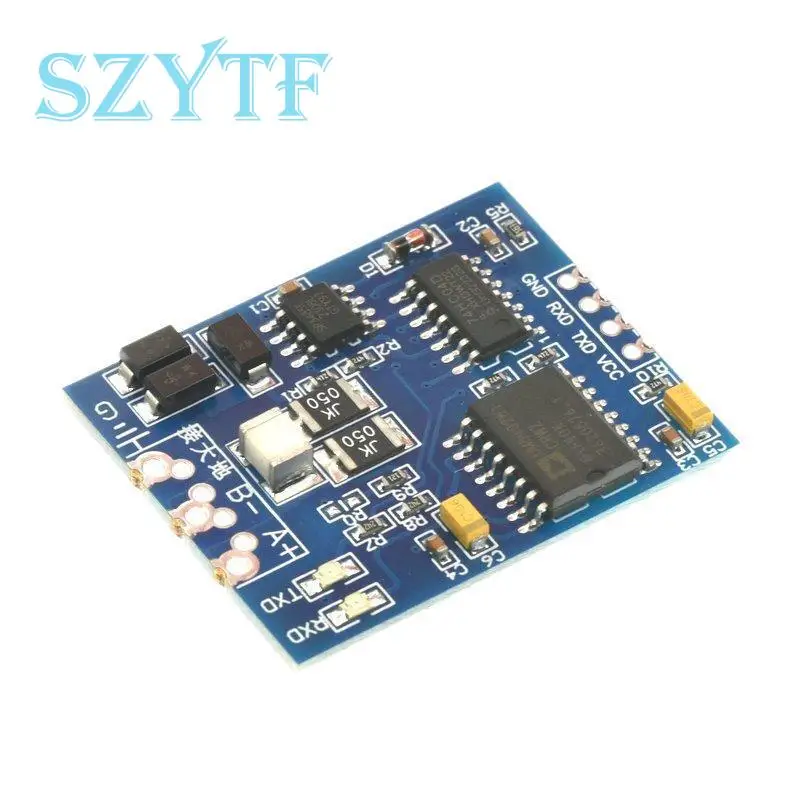

Aspectos destacados del módulo:
1, suministro de voltaje amplio (3,0 V-5,5 V)
2. Las señales de 3,3 V y 5,0 V son perfectamente compatibles y se pueden combinar con el módulo
3. Potencia y señal completamente aisladas, alto rendimiento EMC y EMlI, voltaje de aislamiento de hasta 2500vDc4, diseño industrial, fuerte capacidad antiinterferencia, mientras se utiliza un diseño de protección contra rayos 485 más potente, se puede utilizar en el sitio industrial y en entornos hostiles, la temperatura de trabajo de-40 ℃ a + 85 ℃, Distancia de transmisión de hasta kilómetros (con 850 metros de prueba de cable 2*1,5, se recomienda usar dentro de 800 metros, más de 80 metros, agregue un repetidor)
5, adopta un diseño de proceso de medio orificio, grosor de la placa de 0,8mm, se puede usar fácilmente como la palabra placa madre, también se puede usar para terminales de soldadura
6. Con luz indicadora de señal RXD, TXD, vista panorámica de Estado de envío y recepción

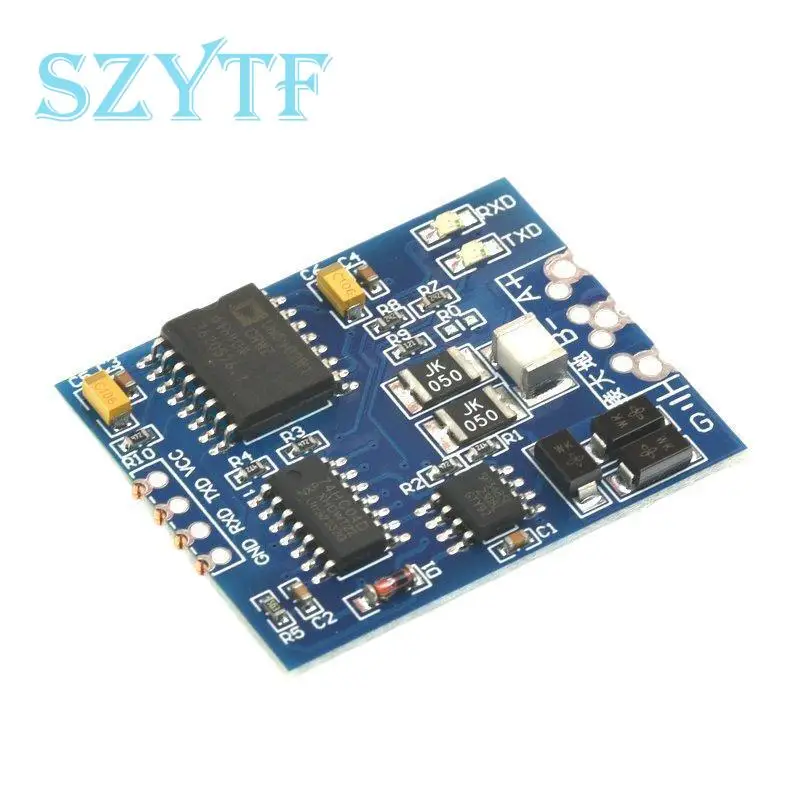

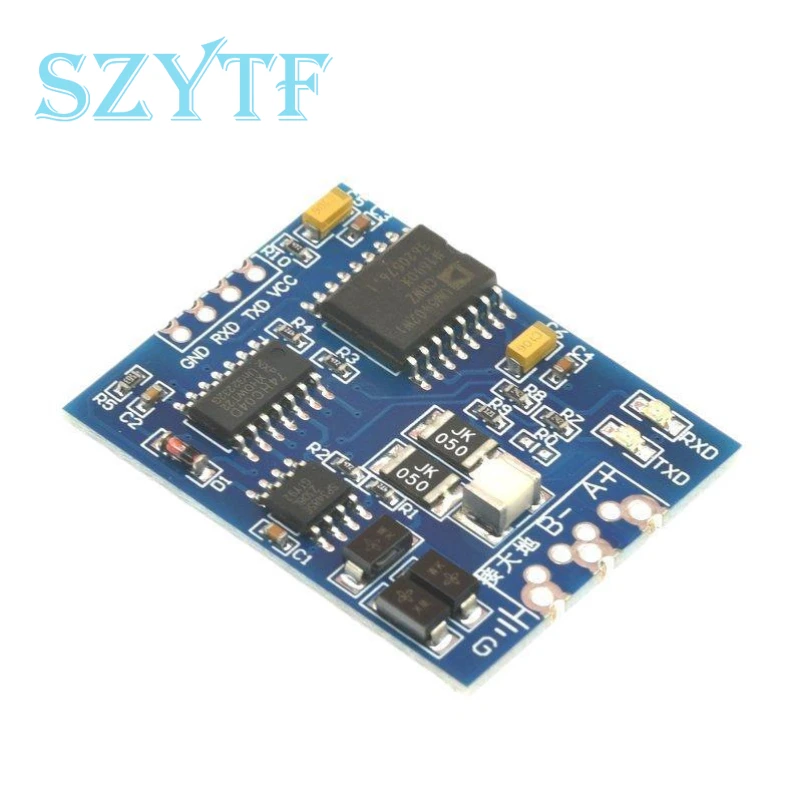

Características del módulo:
1. Este módulo considera completamente el diseño de protección contra rayos y el diseño de bus 485 antiinterferencias, el uso de chip de aislamiento, realiza el aislamiento de potencia y señal, con funciones de aislamiento y protección de bus, EMC extremadamente alto (Compatibilidad Electromagnética), rendimiento EMI (antiinterferencia Electromagnética), en el campo de la transmisión de distancia extranjera, el "suelo" Al final del módulo en la tierra, puede desempeñar un muy buen papel de protección contra interferencias y rayos, para que el bus 485 sea más seguro, la transmisión interior de corta distancia no puede acceder a la tierra.
2. El diseño de espaciado estándar 2,54, conveniente para su desarrollo secundario
3, con una resistencia de coincidencia de 120 euros, la conexión corta Ro puede permitir la resistencia de coincidencia, transmisión de larga distancia recomendada, conexión corta 4, admite comunicación entre varias máquinas, la misma red se puede conectar a al menos 128 nodos
5, puede intercambiarse en caliente, no aparecerá el fenómeno del enchufe de señal
6, cableado de tipo antiinterferencia y modo de pavimentación de cobre, para evitar interferencias de señal

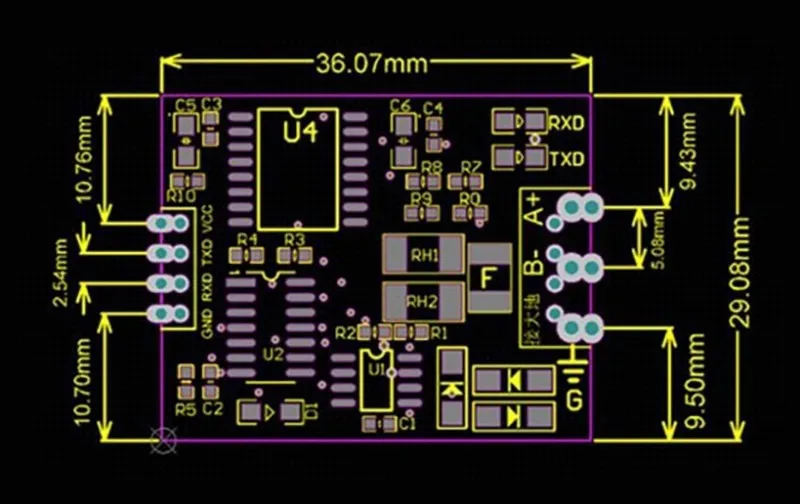

Tamaño dibujo:

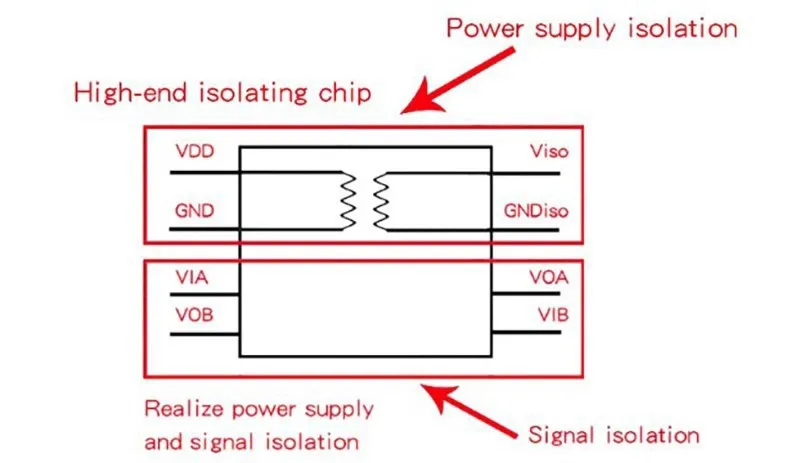

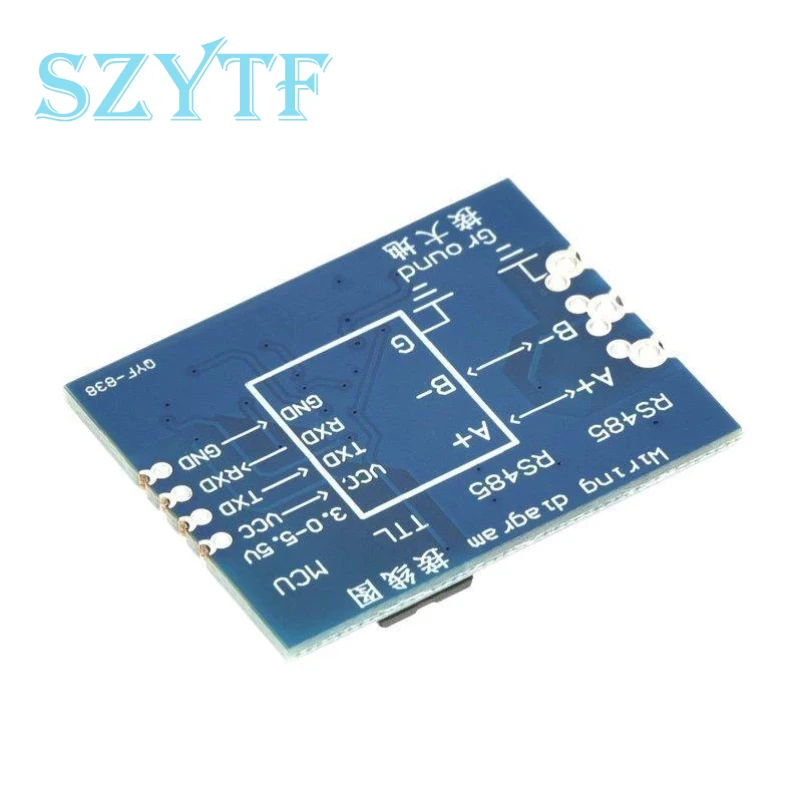

Diagrama de funciones:
