Descripción

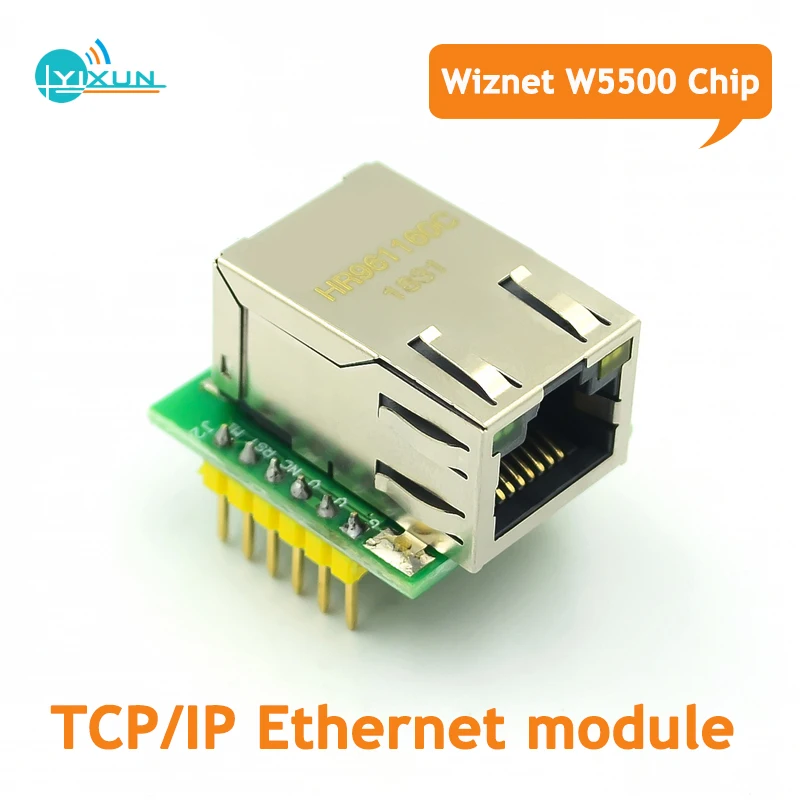

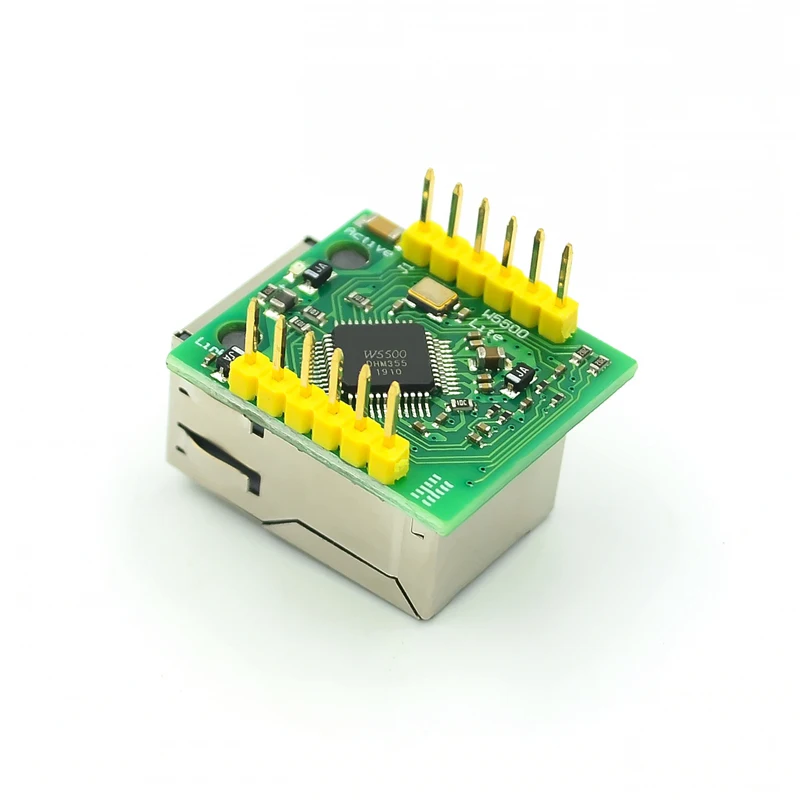

Descripción:1. Chip Wiznet W5500 integrado en la red, que utiliza un circuito de puerta lógica de hardware para realizar la capa de transmisión y la capa de red de la pila de protocolo TCP / IP (como: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE y otros protocolos), e integra la capa de enlace de datos, la capa física, Y 32K bytes de RAM en el chip como búfer de recepción y envío de datos.2. El chip de control principal de la computadora host solo necesita realizar la tarea de procesar la información de control de la capa de aplicación TCP / IP. Por lo tanto, la carga de trabajo de la computadora host para la replicación de datos, el procesamiento de protocolos y el procesamiento de interrupciones se ahorra en gran medida, y se mejora la tasa de utilización y la confiabilidad del sistema.3. Durante la operación, los usuarios pueden usar W5500 como RAM periférica de MCU, lo cual es muy simple. La interfaz externa del W5500 es un SPI de alta velocidad de 80MHz de propósito general, que es utilizado por diferentes plataformas para expandir soluciones Ethernet de alta velocidad. El estado del LED de negociación automática muestra una interfaz SPI rápida y estable.4. El tamaño y el PIN son compatibles con el módulo oficial Wiznet WIZ820ioNota: Este módulo no es un módulo de transmisión transparente SPI a Ethernet. Debe ser utilizado por un microordenador externo de un solo chip. Los usuarios necesitan saber cómo usar el chip W5500. Proporcione código de ejemplo para STM32.

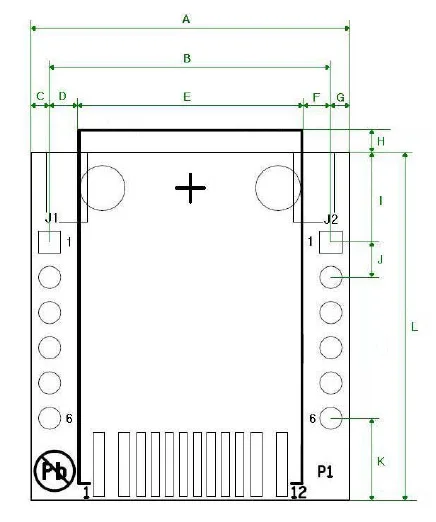

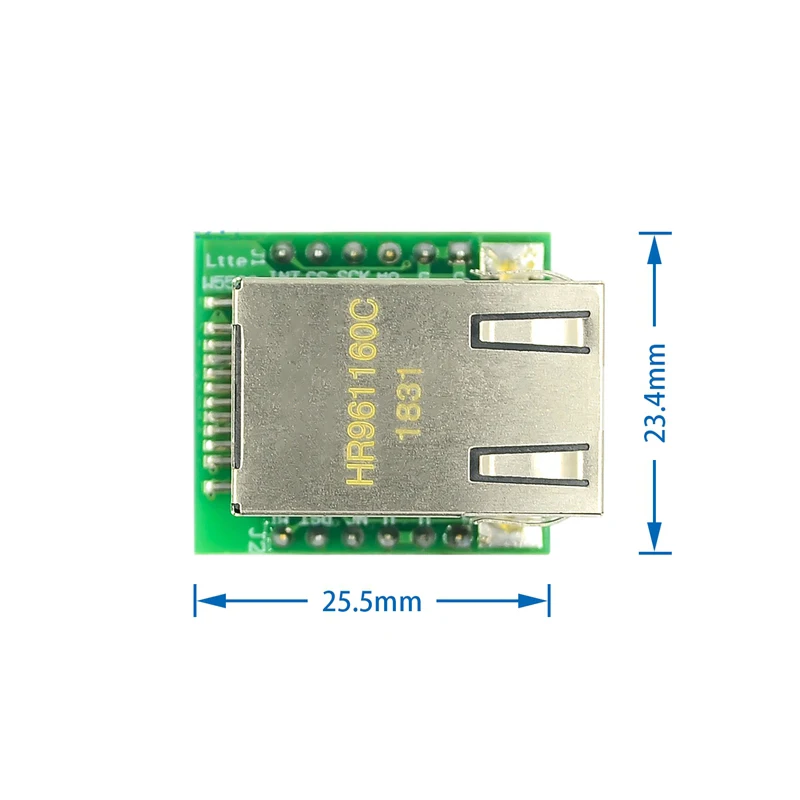

Parámetros:Modo de fuente de alimentación: fuente de alimentación externa de 3,3 V, la corriente debe ser superior a 200mAForma de interfaz de control: nivel TTL de 3,3 V, interfaz SPI; 2 * fila única de pinesTamaño PCB (MM): 23*25mmDimensiones mecánicas (L * W * H): 28,5*23*24mm
Características:1. Interfaz SPI de alta velocidad de 80MHz2. La pila de protocolo TCPIP de hardware incorporado, los usuarios apenas necesitan dominar el conocimiento del protocolo de red complicado.3. Soporta hasta 8 conexiones de enchufe4. Admite protocolos TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE5. Capa de enlace de datos integrada y capa física6. Soporte para despertar después de un corte de energía7. Admite interfaz periférica serial de alta velocidad (modo SPI 0 ~ 3)8. Caché interna de recepción y envío de 32K bytes9. Capa física Ethernet 10BaseT / 100BaseTX integrada (PHY)10. Admite negociación automática (dúplex completo/semidúplex Basado en 10 / 100)11. No admite FrAgMENTACIóN DE IP12. Voltaje DE TRABAJO DE 3,3 V, puerto de señal de E/S 5V voltaje soportado13. Pantalla LED de estado (dúplex completo/semidúplex, conexión de red, velocidad de red, estado de actividad)14. Paquete de pines ultrapequeño para aplicaciones integradas fáciles15. Proporcionar rutinas de aplicación C
Parámetros:Modo de fuente de alimentación: fuente de alimentación externa de 3,3 V, la corriente debe ser superior a 200mAForma de interfaz de control: nivel TTL de 3,3 V, interfaz SPI; 2 * fila única de pinesTamaño PCB (MM): 23*25mmDimensiones mecánicas (L * W * H): 28,5*23*24mmCaracterísticas:1. Interfaz SPI de alta velocidad de 80MHz2. La pila de protocolo TCPIP de hardware incorporado, los usuarios apenas necesitan dominar el conocimiento del protocolo de red complicado.3. Soporta hasta 8 conexiones de enchufe4. Admite protocolos TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE5. Capa de enlace de datos integrada y capa física6. Soporte para despertar después de un corte de energía7. Admite interfaz periférica serial de alta velocidad (modo SPI 0 ~ 3)8. Caché interna de recepción y envío de 32K bytes9. Capa física Ethernet 10BaseT / 100BaseTX integrada (PHY)10. Admite negociación automática (dúplex completo/semidúplex Basado en 10 / 100)11. No admite FrAgMENTACIóN DE IP12. Voltaje DE TRABAJO DE 3,3 V, puerto de señal de E/S 5V voltaje soportado13. Pantalla LED de estado (dúplex completo/semidúplex, conexión de red, velocidad de red, estado de actividad)14. Paquete de pines ultrapequeño para aplicaciones integradas fáciles15. Proporcionar rutinas de aplicación C
