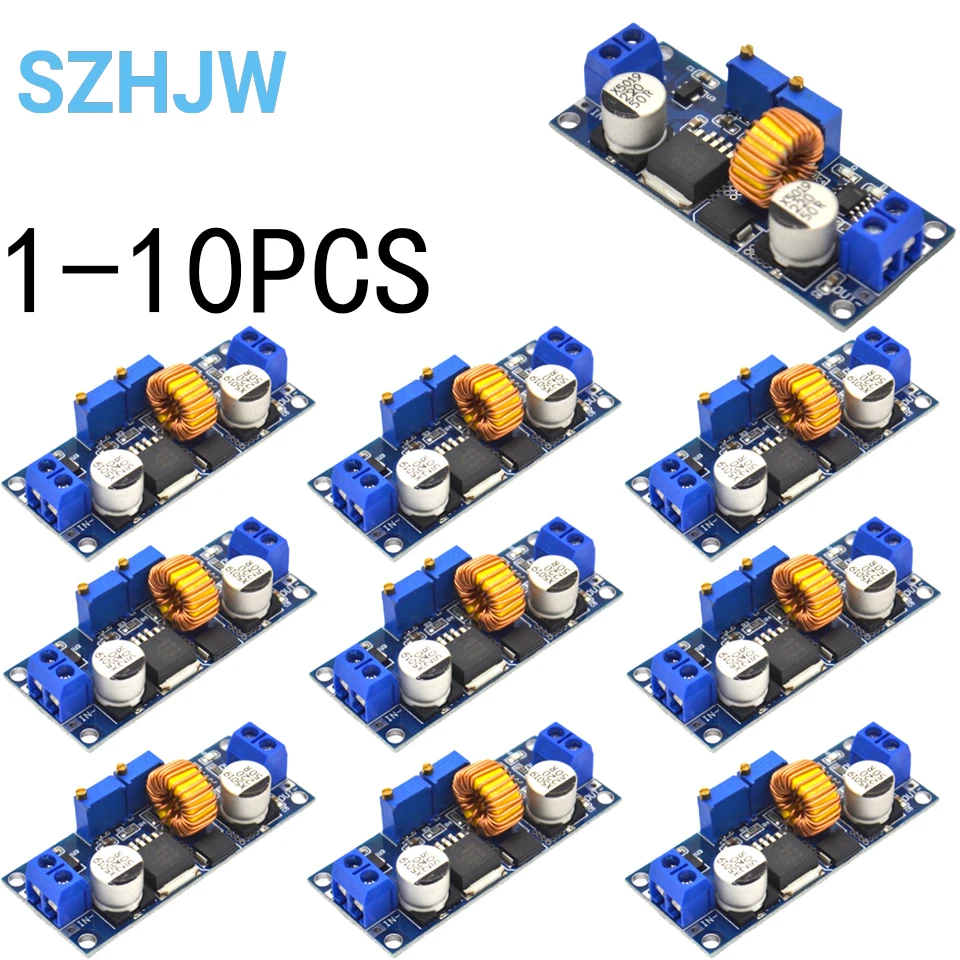

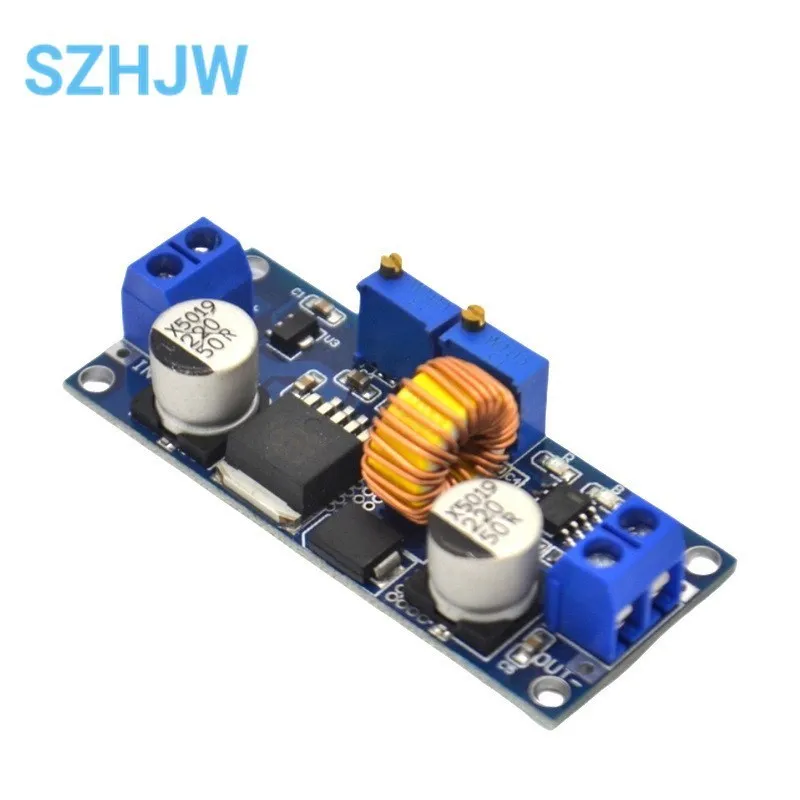

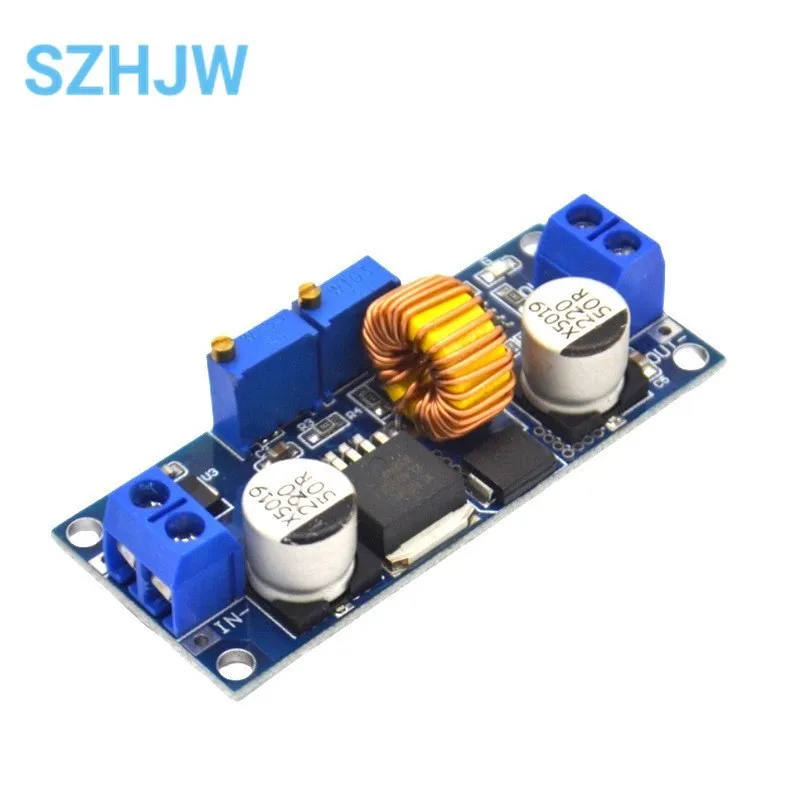

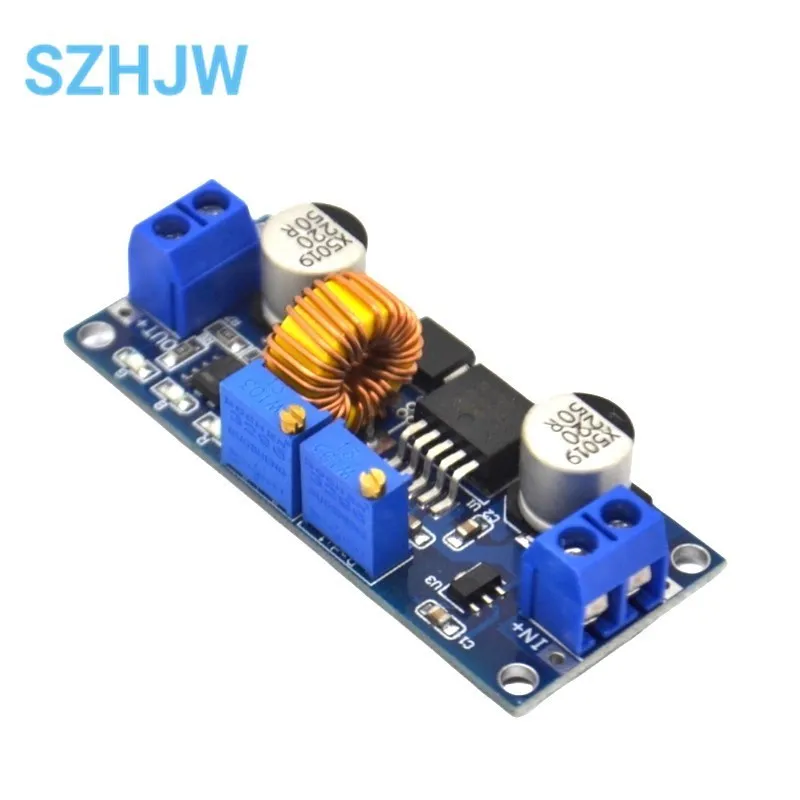

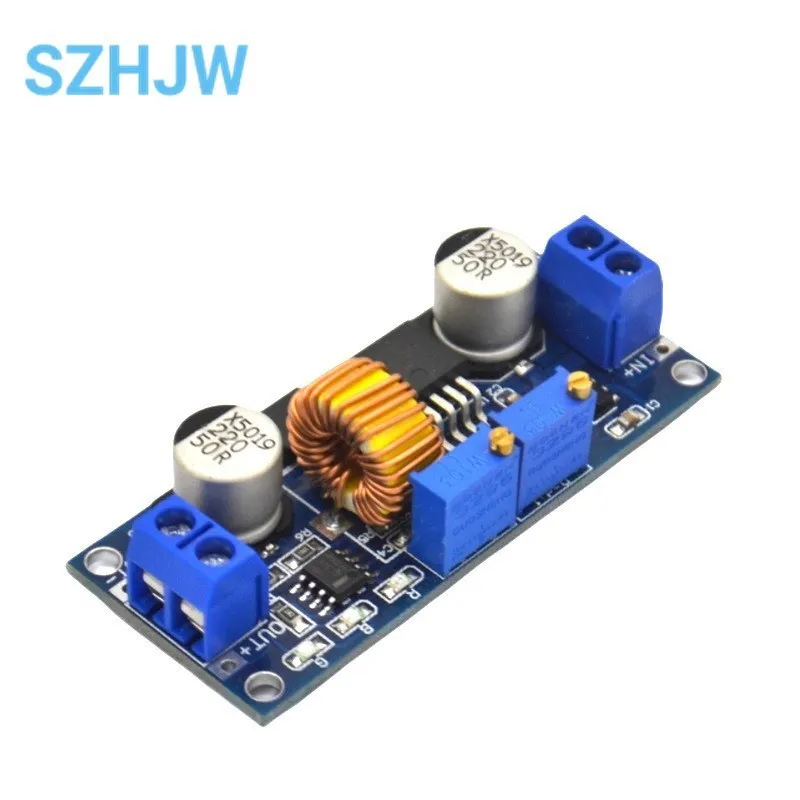

Módulo convertidor Buck XL4015 5A, fuente de alimentación CC/CV ajustable para carga de iones de litio, controlador LED, fuente de corriente constante DIY, 1-10 Uds.

Aspectos destacados del módulo:

1.Alta potencia, alta eficiencia, 5A, baja ondulación;

2.triple:

(1) Se utiliza como un módulo reductor normal con capacidad de protección contra sobrecorriente;

(2) Se utiliza como cargador para varios valores de voltaje de baterías de litio, baterías, baterías de níquel-cadmio, níquel-hidruro metálico (paquetes de baterías), utilizado en paneles solares, turbinas eólicas y otras ocasiones;

(3) Como uso de alta potencia del módulo de accionamiento de corriente constante;

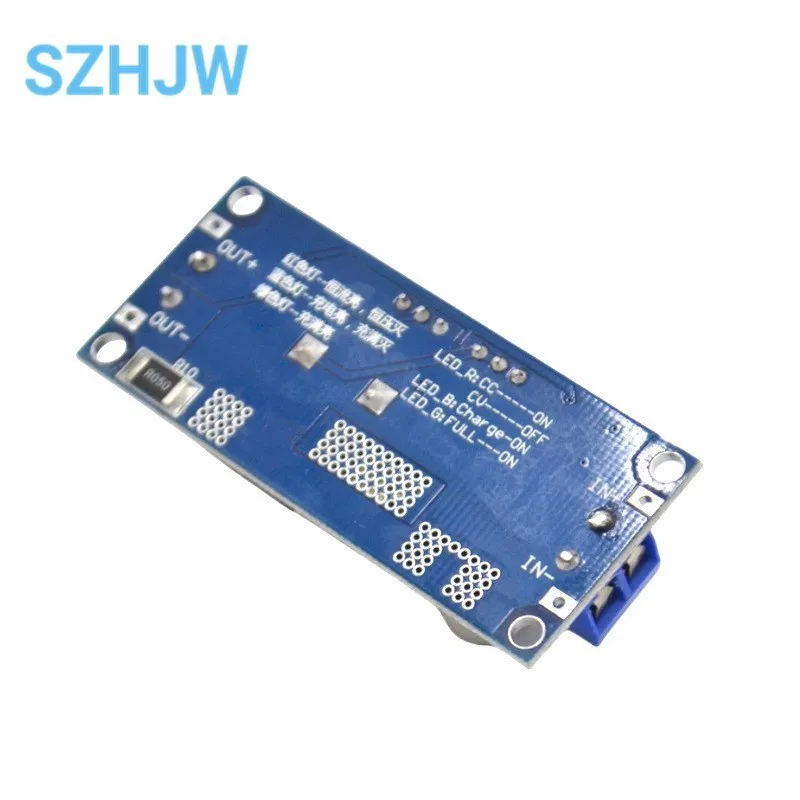

3.Tiene dos modos de voltaje constante y corriente constante, y hay indicadores para indicar en qué modo se encuentra actualmente el módulo;

4. Cuando se utiliza como cargador de batería de litio, se puede configurar el voltaje de flotación y la corriente de carga, y una luz indicadora indica

Muestra ya sea cargando o completamente cargado;

5.Con la función de protección limitadora de corriente, el módulo no se quemará incluso si la salida está en cortocircuito.

Parámetros del módulo

Voltaje de entrada: 4-38 V

El voltaje de salida: 1,25-36 V continuamente ajustable

Corriente de salida: ajustable, máximo 5A

Potencia de salida: máximo 75W

Temperatura de funcionamiento:-40~+85 grados

frecuencia de trabajo: 180 KHz

Eficiencia de conversión: la más alta 96 cien

Protección contra cortocircuitos: Sí (corriente limitada 8A)

Protección contra sobrecalentamiento: Sí (apaga automáticamente la salida después de sobrecalentamiento)

Protección de conexión inversa de entrada: No (si es necesario, coloque un diodo de alta corriente en serie en la entrada)

Método de instalación: 4 piezas 3 mm Tornillo

Cableado: Terminales o terminales de soldadura, V-INPara entrada, V-OUTPara salida

Tamaño del módulo: largo61,7 mm ancho 26,2 mm alto 15 mm

peso: 25g

dos, Ámbito de aplicación

1.Se utiliza como un módulo reductor normal con capacidad de protección contra sobrecorriente.

Instrucciones:

(1) ajuste el potenciómetro de voltaje constante, haga que el voltaje de salida alcance el valor de voltaje que desea

(2) Utilice un multímetro10AEl archivo de corriente mide la corriente de cortocircuito de salida (conecte directamente los dos cables de prueba al terminal de salida),Ajuste simultáneoPotenciómetro de corriente constanteHaga que la corriente de salida alcance el valor de protección contra sobrecorriente predeterminado.(Por ejemplo, el valor actual que muestra el multímetro es 4A, luego, cuando usa el módulo, la corriente máxima solo puede alcanzar 4A, la corriente alcanza 4A. Cuando la luz indicadora de corriente constante de voltaje constante roja está encendida, de lo contrario la luz indicadora está apagada)

Nota: Cuando se usa en este estado, debido a la resistencia de muestreo de corriente de salida de 0,05 ohmios, habrá 0 ~ 0,3 V. ¡Este es un fenómeno normal!Esta caída de voltaje no se baja por su carga, sino se cae a la resistencia de muestreo.

2.Usar como cargador de batería

No se pueden utilizar módulos sin función de corriente constante para cargar la batería.Debido a que la diferencia de voltaje entre la batería agotada y el cargador es muy grande, la corriente de carga es demasiado grande y la batería se daña.Por lo tanto, la batería debe estar constante al principio.Carga actual, cuando la carga alcanza un cierto nivel, volverá automáticamente a carga de voltaje constante.

Instrucciones:

(1) Determine el voltaje de flotación y la corriente de carga de la batería recargable que necesita; (Si el parámetro de la batería de litio es 3,7 V/2200 mAh, entonces el voltaje de flotación es 4,2 V, la corriente de carga máxima 1 C, que es 2200 mA)
(2) En condiciones sin carga, el multímetro mide el voltaje de salida y ajusta el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de flotación; (si 3,7 V cargue la batería de litio y ajuste el voltaje de salida a 4,2 V)
(3) Utilice un multímetro10AEl archivo de corriente mide la corriente de cortocircuito de salida (conecte directamente los dos cables de prueba al terminal de salida),Ajuste simultáneoPotenciómetro de corriente constanteHaga que la corriente de salida alcance el valor de corriente de carga predeterminado;
(4) La corriente de carga predeterminada de la lámpara es0.1A veces la corriente de carga;(La corriente de la batería se reduce gradualmente durante el proceso de carga, cambiando gradualmente de la carga de corriente constante a la carga de voltaje constante, si la corriente de carga se establece en 1A, luego cuando la corriente de carga es inferior a 0.1ACuando la luz azul está apagada y la luz verde está encendida, la batería está completamente cargada)
(5) Conecte la batería y cárguela.

(paso 1,2,3,4Es: el terminal de entrada está conectado a la fuente de alimentación, el terminal de salida no está conectado a la batería sin carga)

3. Como módulo de accionamiento de corriente constante de alta potencia.

(1) Asegúrese de que necesite corriente de trabajo accionada y voltaje de trabajo máximo;

(2) En condiciones sin carga, el multímetro mide el voltaje de salida y ajusta el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de trabajo más alto;

(3) Utilice un multímetro10AEl engranaje actual mide la corriente de cortocircuito de salida, mientras ajusta el potenciómetro de corriente constante para que la corriente de salida alcance la corriente de trabajo predeterminada;

(4) Conectado, máquina de prueba.

(paso 1,2,3Es: la entrada está conectada a la fuente de alimentación y la salida no está conectada sin luz cargada).
