Descripción
Descripción del producto

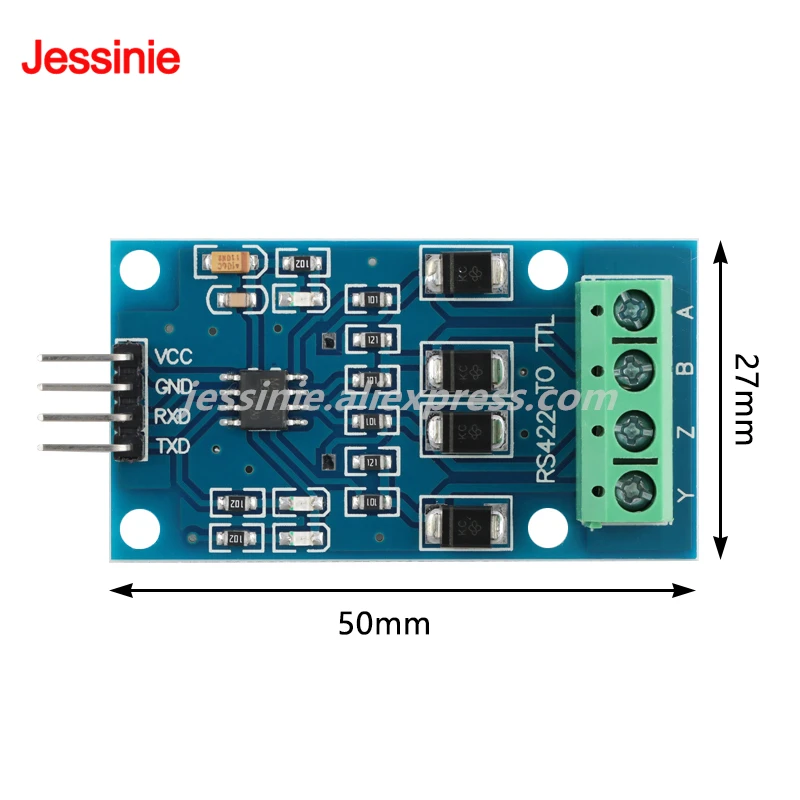

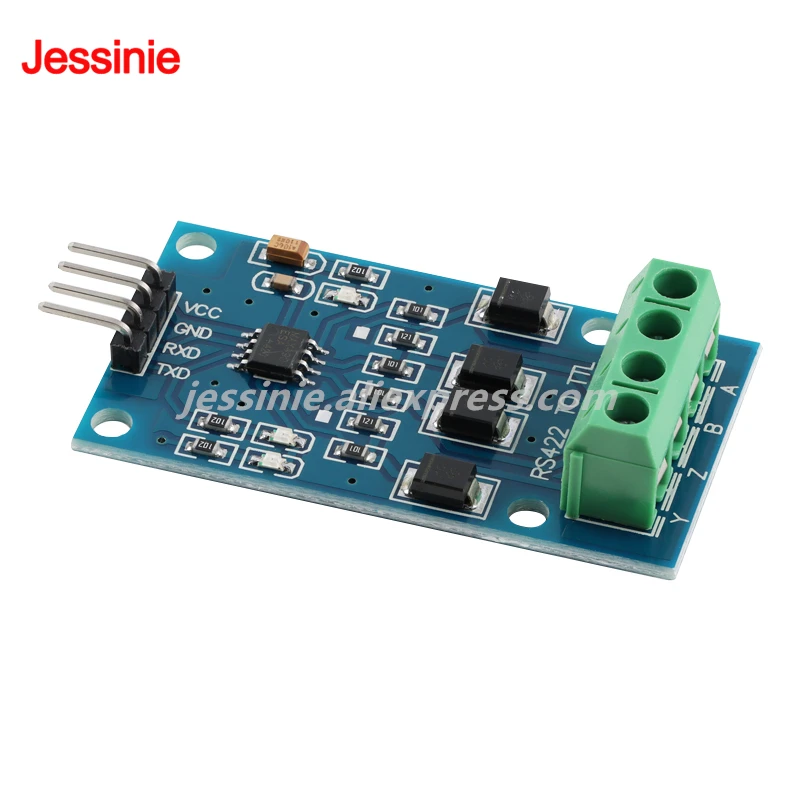

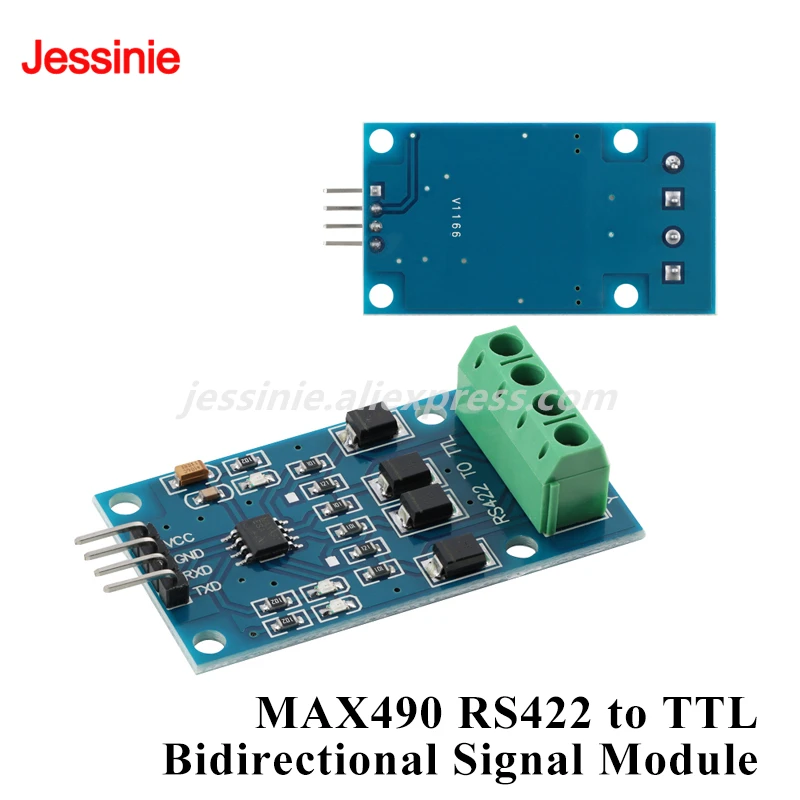

El MAX490 es un transceptor de baja potencia para comunicaciones RS-485 y RS422.Este dispositivo contiene un transmisor y un receptor.La velocidad de latencia del controlador del MAX490 no tiene restricciones, lo que permite velocidades de transmisión de hasta 2,5 Mbps.
Parámetros del producto
1.Interfaz RS422, comunicación bidireccional.AB, Y, Z, distancia de transmisión ultralarga de 1000 metros.
2.El módulo cuenta con protección ESD de 15 kV.
3.En la placa se incluye una resistencia limitadora de corriente de 10 ohmios.
4.El módulo incluye un diodo TVS para protección contra rayos y picos.
5.El módulo acepta una resistencia de terminación de 120 ohmios, lo que reduce eficazmente la interferencia de eco en las comunicaciones de larga distancia.
6.Cuenta con un indicador de alimentación y un indicador de transmisión y recepción de datos.
7.El lado TTL del módulo utiliza una fuente de alimentación de 5 V CC y los terminales RXD y TXD son compatibles con señales lógicas de 5 V.
8.El módulo utiliza el chip MAX490 importado, lo que garantiza estabilidad y velocidades de comunicación de hasta 2,5 Mbps.

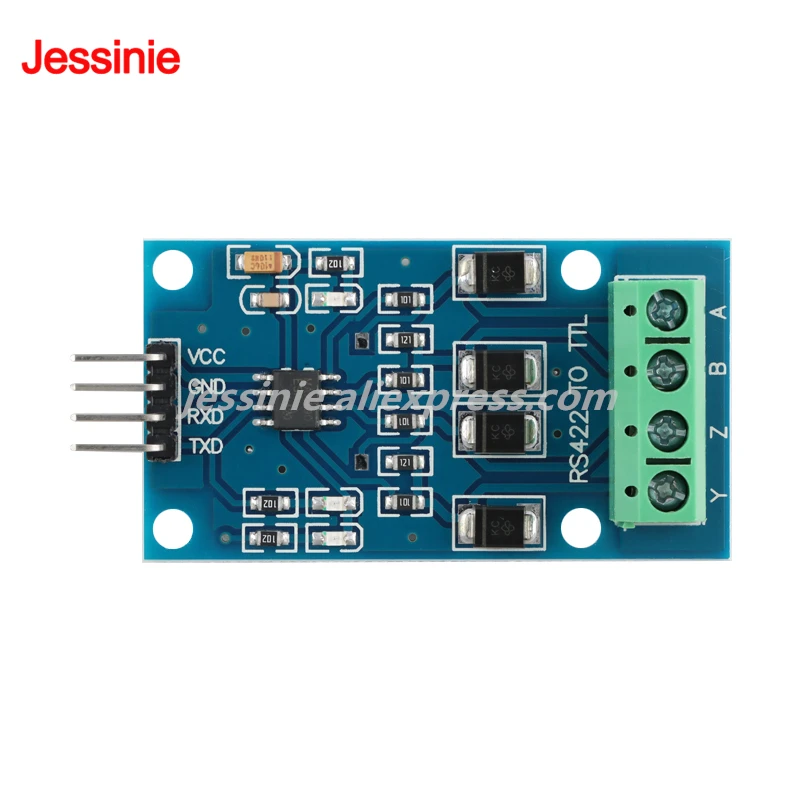

Descripción del pin
VCC: fuente de alimentación positiva
GND: fuente de alimentación negativa
Salida del receptor RXD: Si A B 200 mV, RXD es alto; Si A B 200mV, RXD es negativo.
Entrada del controlador TXD: un nivel bajo en TXD fuerza la salida Y a un nivel y la salida Z a un nivel alto.Del mismo modo, un nivel alto en TXD fuerza la salida de Y a un nivel alto y la salida de Z a un nivel.
R: Entrada no inversora del receptor
B: Entrada de inversión del receptor
Y: Salida no inversora del controlador
Z: Salida de inversión del controlador

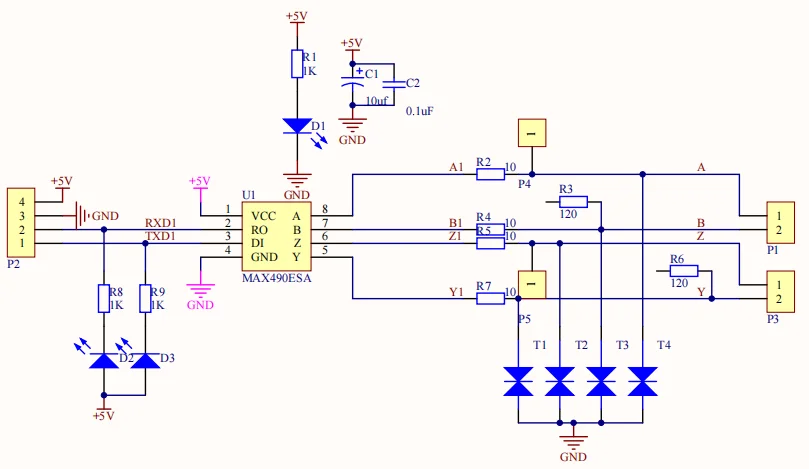

Esquema
