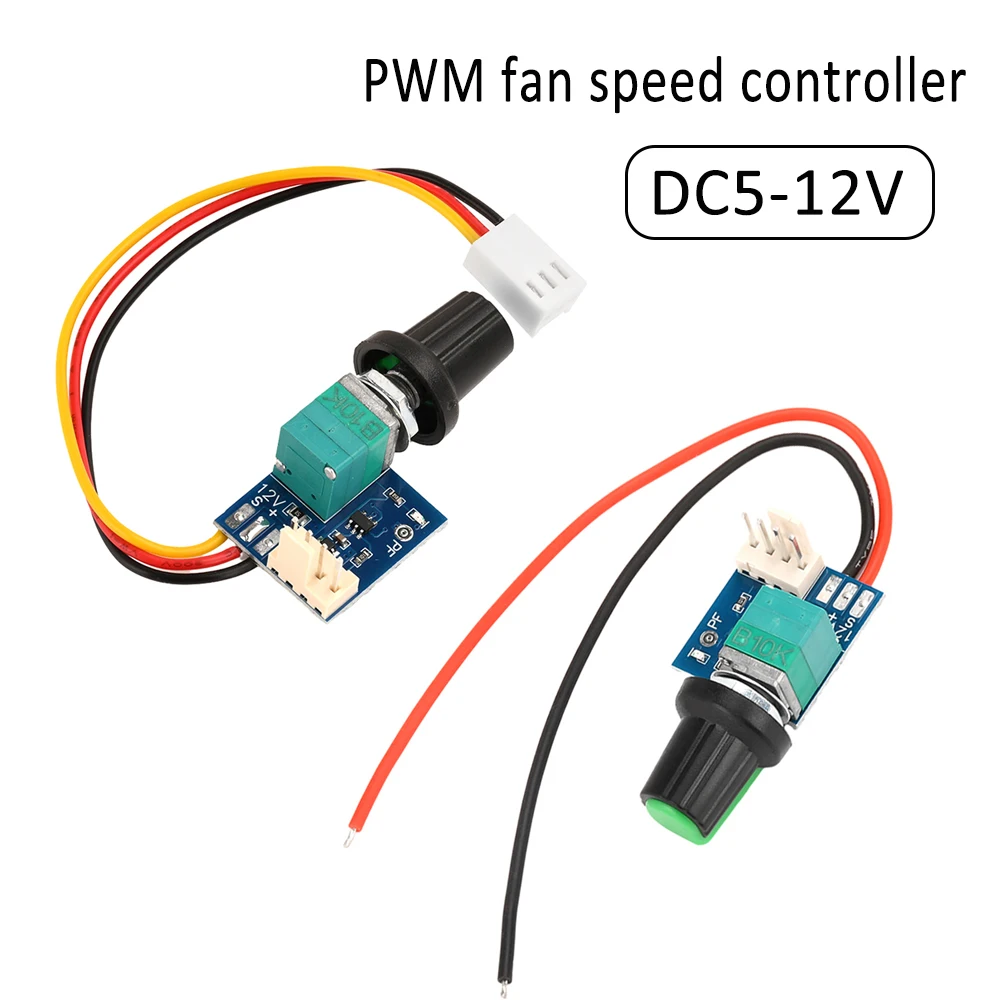

Módulo controlador de velocidad del ventilador PWM Manual DC 5-12V con interruptor de perilla regulador de velocidad del ventilador de 4 cables reducción de ruido puede apuntar

Características:

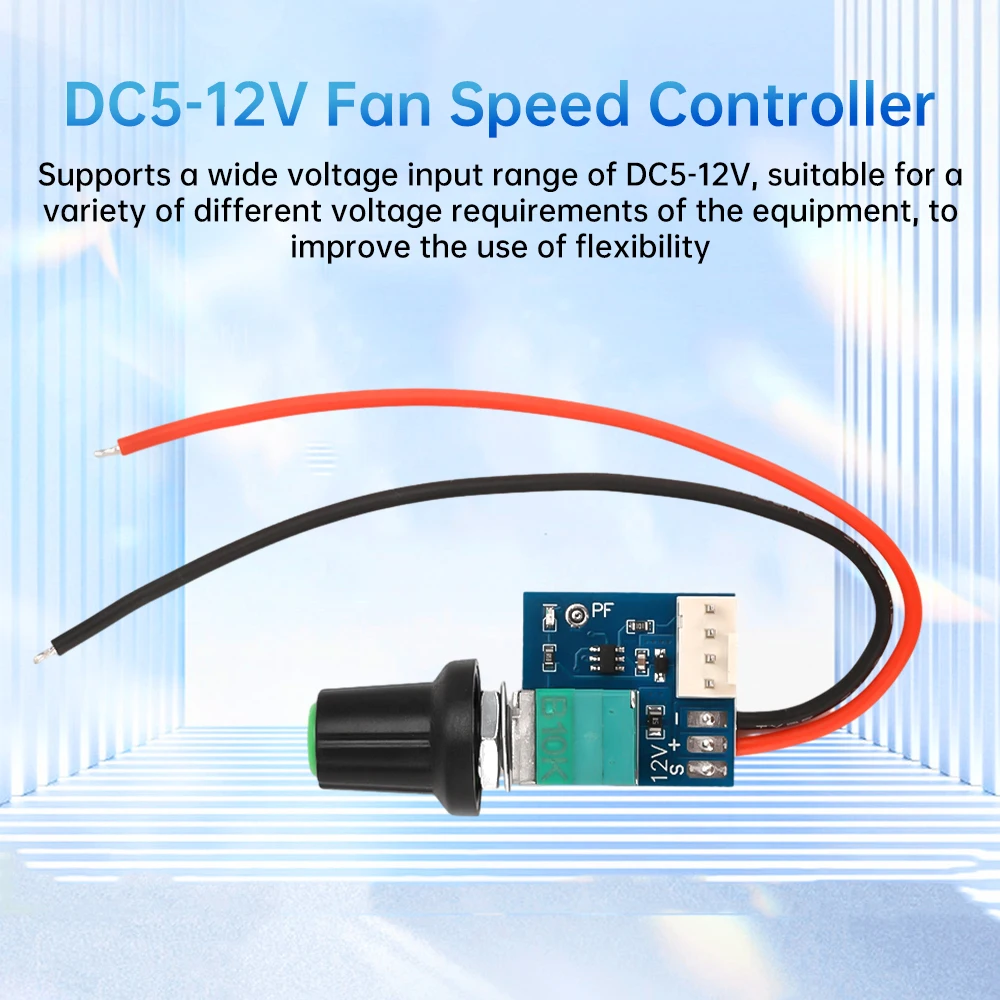

1.Admite un amplio rango de entrada de voltaje DC5-12V, adecuado para una variedad de requisitos de voltaje diferentes del equipo, mejora la flexibilidad de uso

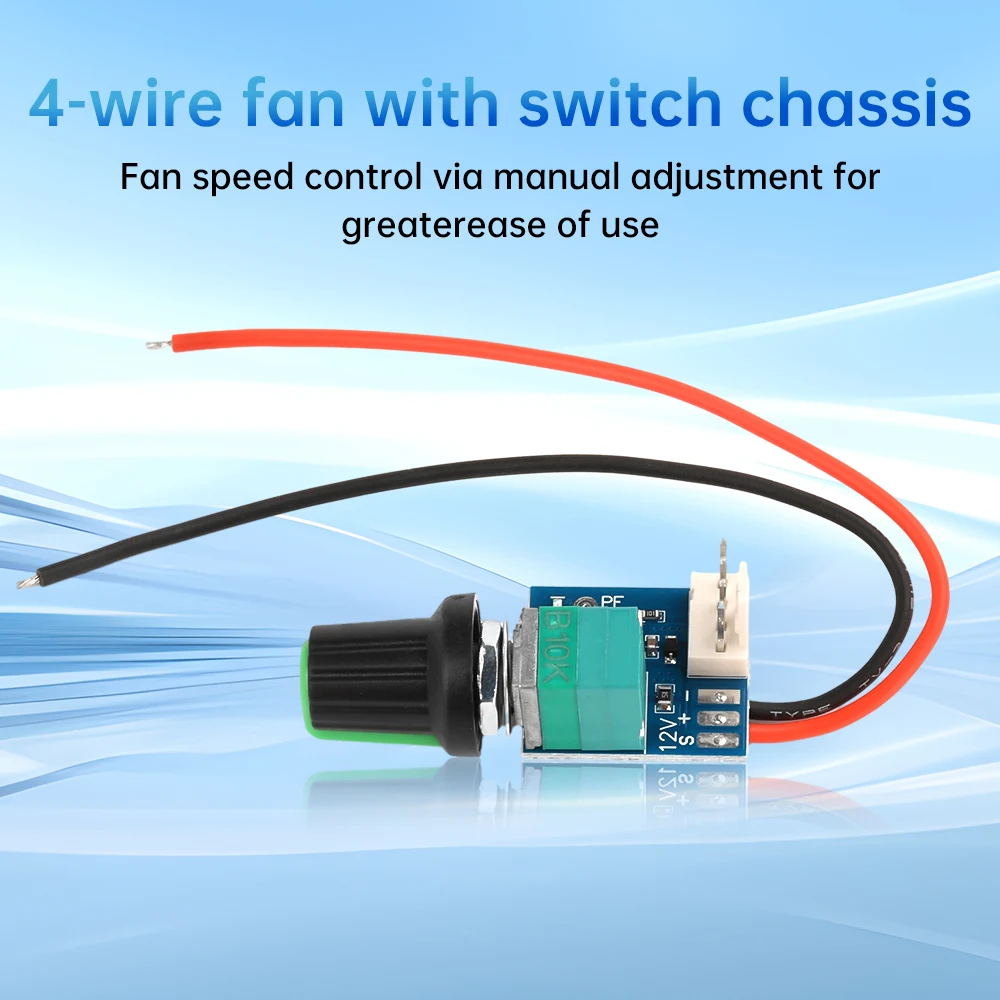

2.El control de la velocidad del ventilador se realiza mediante un ajuste manual, que es más cómodo de usar.

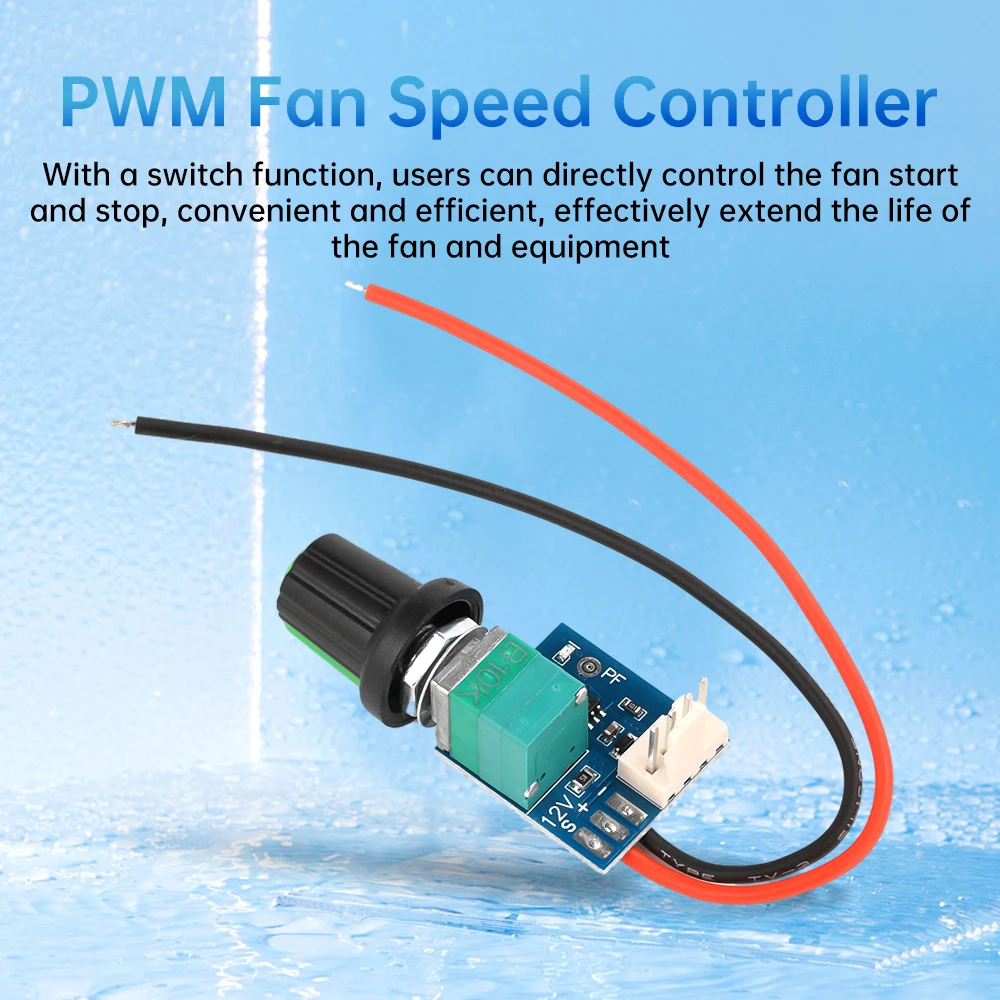

3.Viene con una función de interruptor, los usuarios pueden controlar directamente el arranque y la parada del ventilador, de manera conveniente y eficiente, extender efectiva la vida útil del ventilador y el equipo.

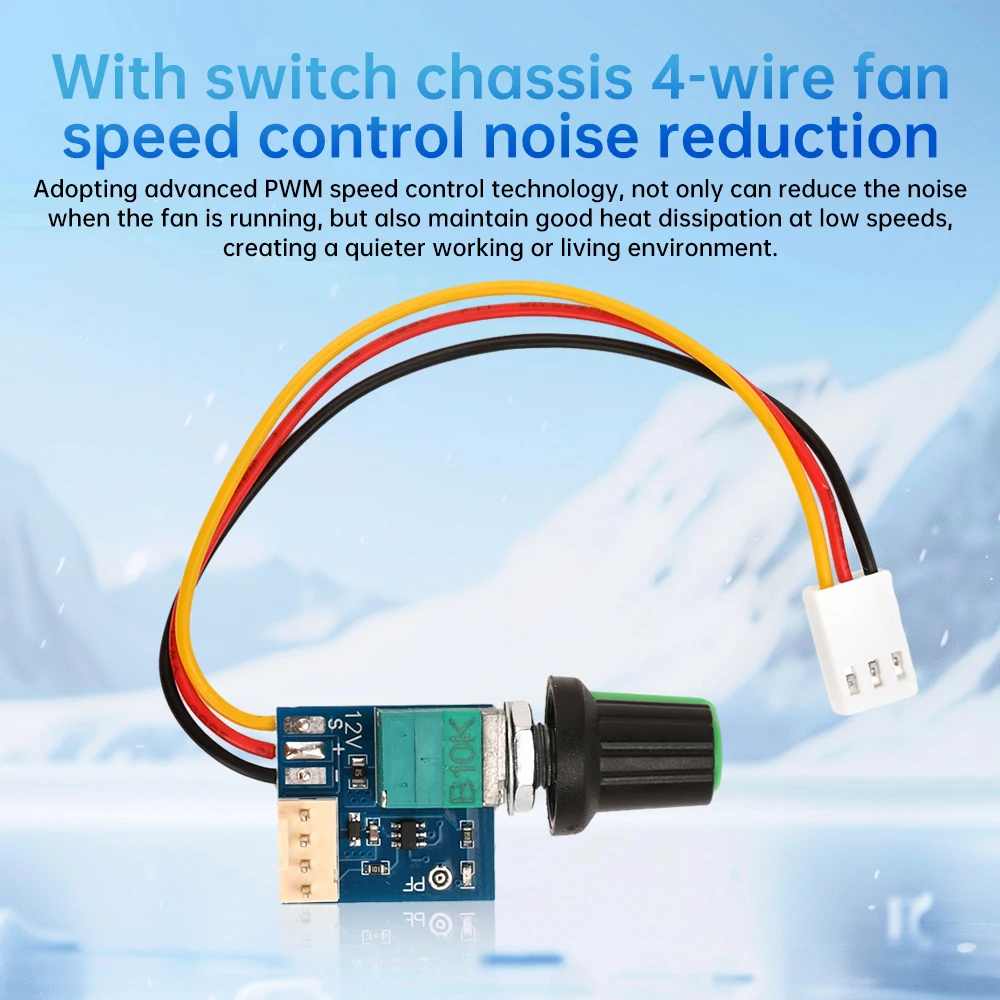

4.Adoptando tecnología avanzada de control de velocidad PWM, que no solo reduce el ruido del ventilador durante el funcionamiento, sino que también mantiene una buena disipación del calor a bajas velocidades, creando un entorno de trabajo o de vida más silencioso.

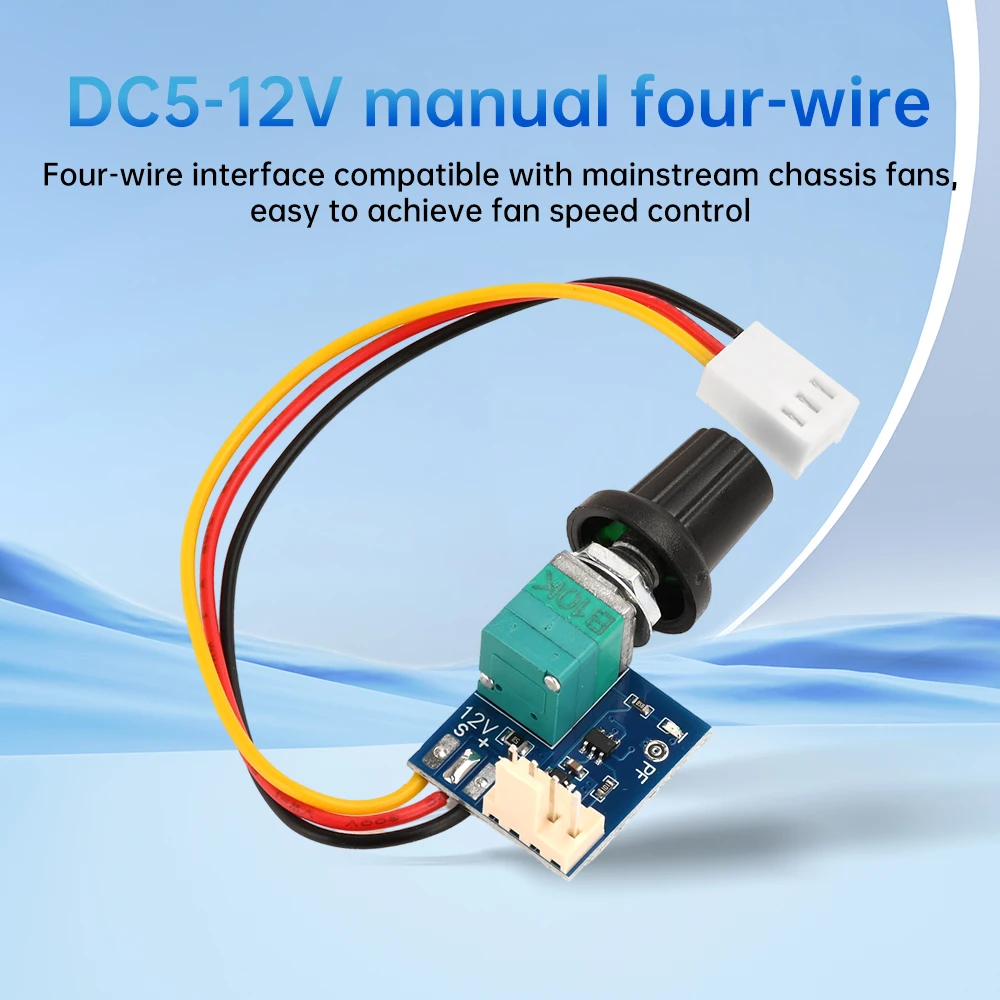

5.Interfaz de cuatro cables compatible con ventiladores de chasis convencionales, control de velocidad de ventilador fácil de realizar

Parámetro:
Voltaje de funcionamiento: DC5-12V puede funcionar con un voltaje de 5-15V, tenga en cuenta que el voltaje del ventilador es consistente
Corriente del ventilador: no superior a 4 A. Esta corriente está limitada por el interruptor y el conector, puede ir solo a la expansión de la línea eléctrica.
Pérdida de la placa de circuito: no conectado al ventilador inferior a 20 mA
Modo de señal PWM: 5V20,5KHz para fuente de alimentación de 12V, 4V20,5KHz para fuente de alimentación de 5V.
Rango de salida de señal PWM: 1%-100

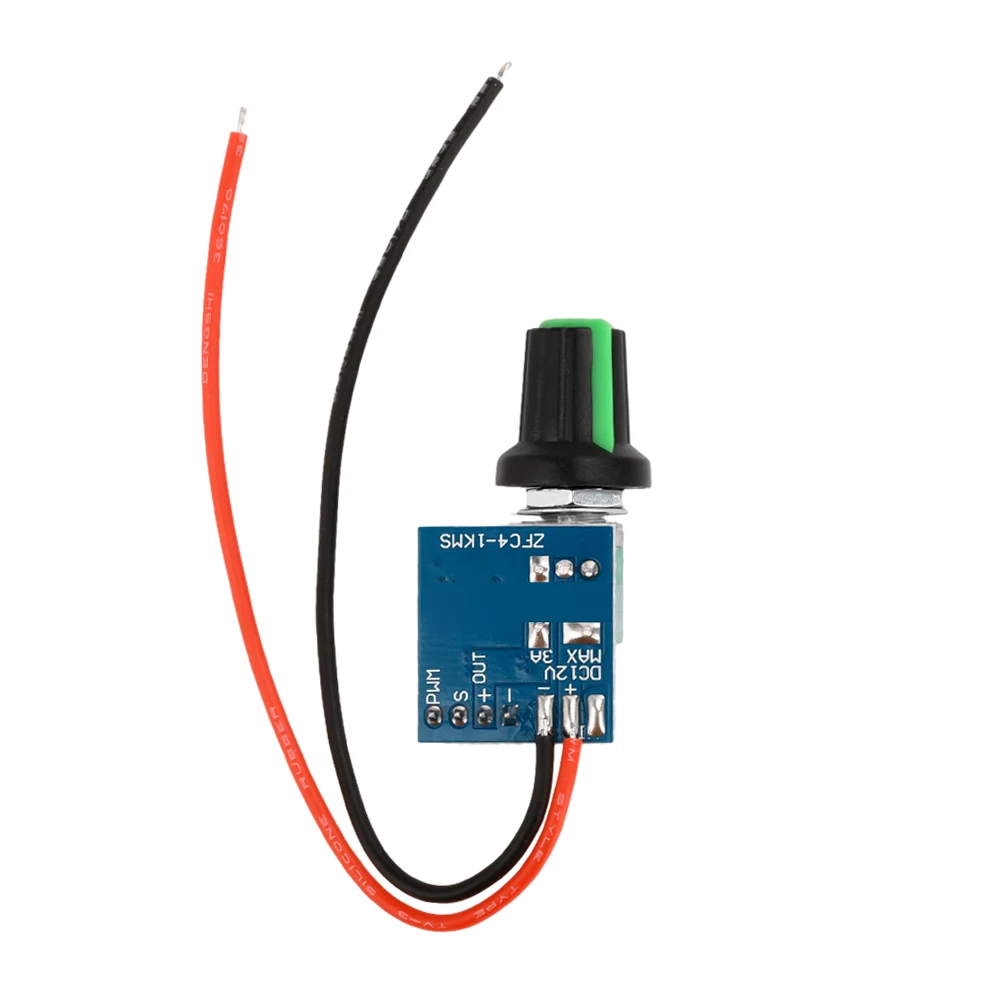

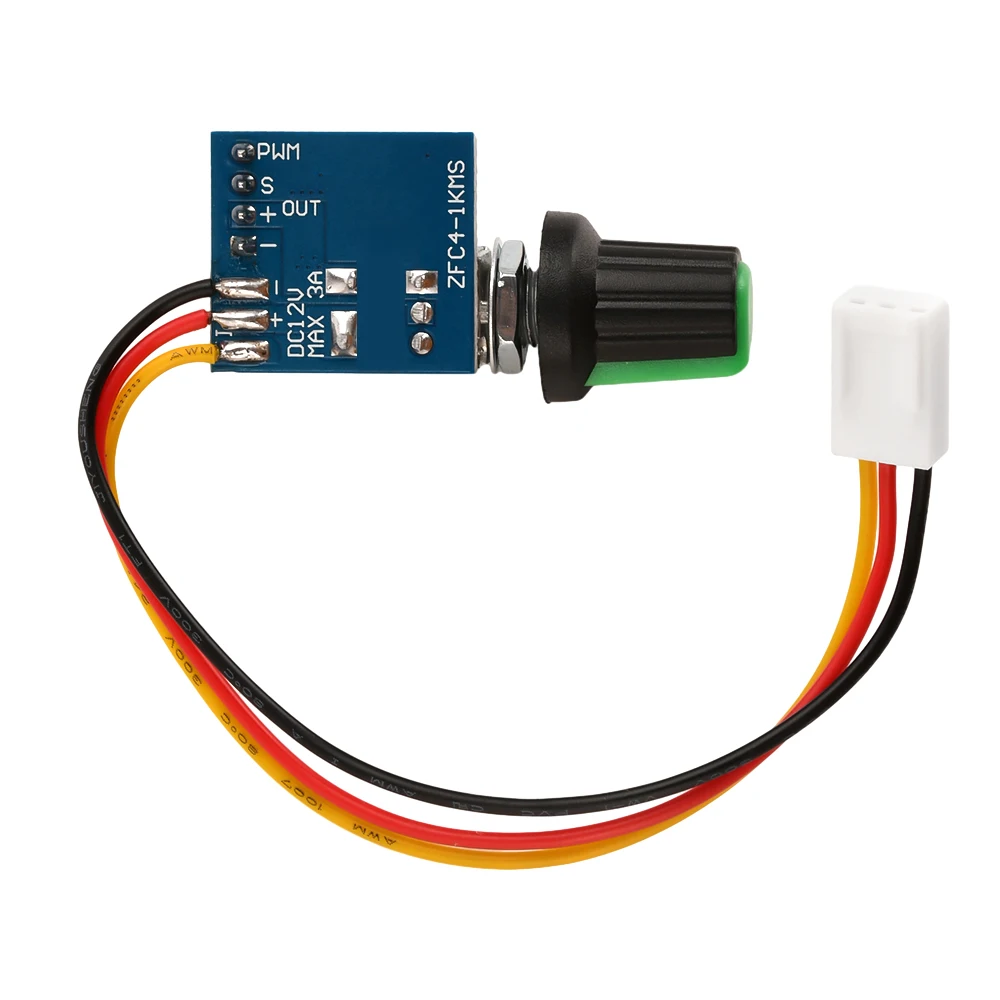

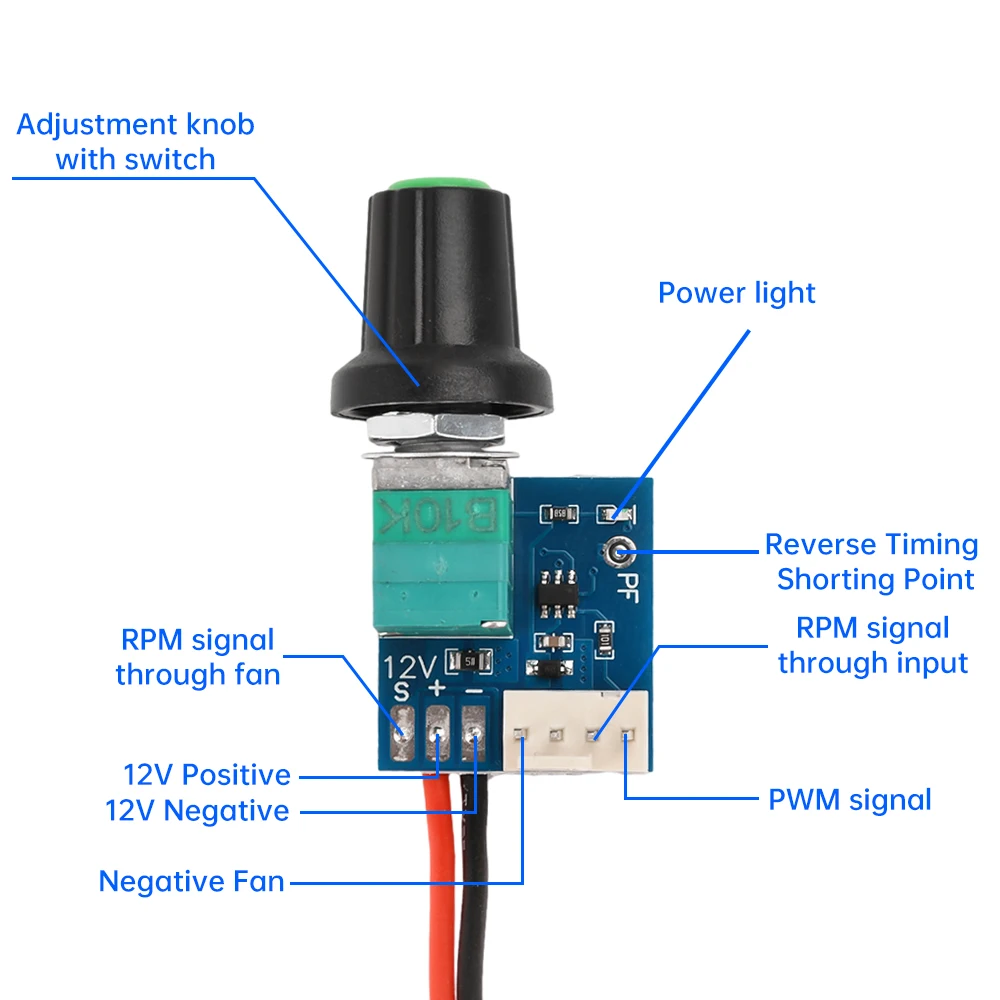

Tipo de interfaz de salida: CPU convencional, toma de ventilador del chasis, espacio entre pines 2,54 mm

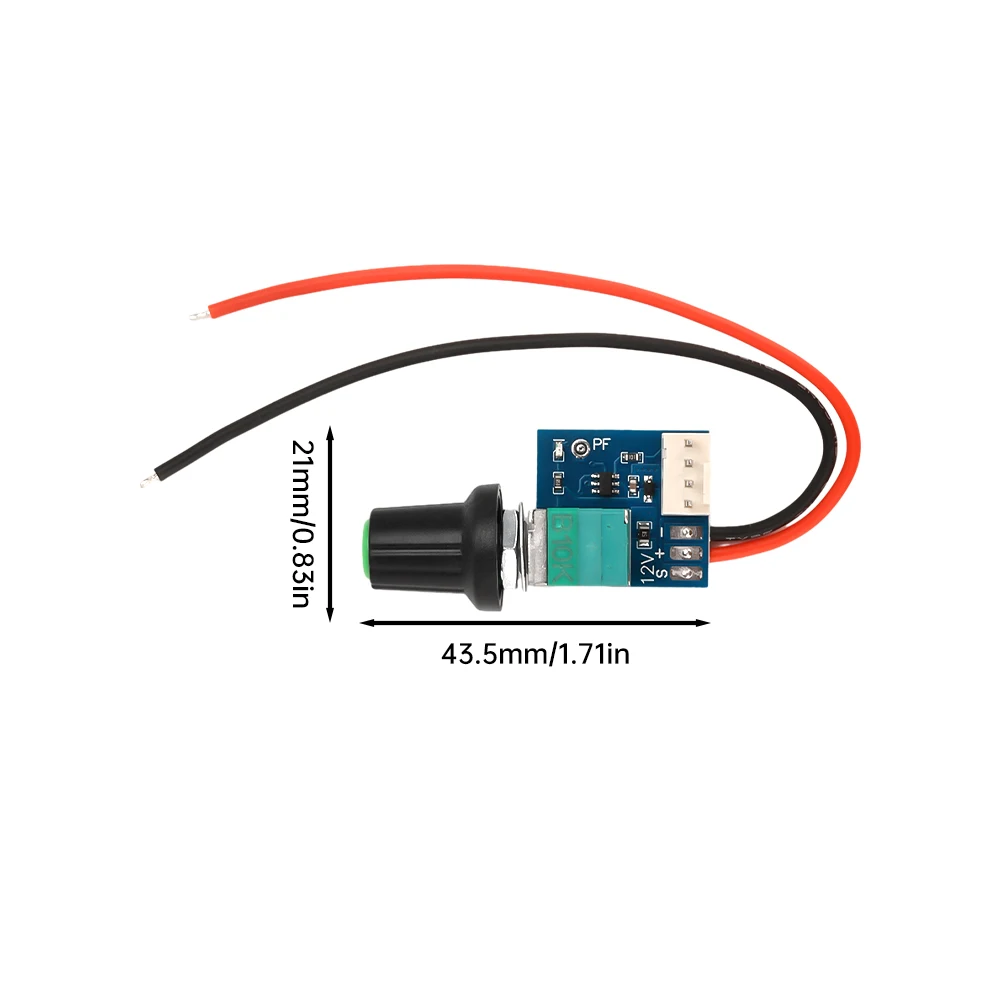

Tamaño del circuito: placa de circuito 22 mm * 20 mm, el tornillo de perilla se extiende 15 mm, apertura de montaje 7 mm


Descripción de la función:
Preste atención a los polos positivo y negativo y al voltaje de la fuente de alimentación, conecte el ventilador de la fuente de alimentación que se puede usar, el potenciómetro en sentido antihorario hasta el final del cierre, en el sentido de las agujas del reloj hasta el final de la salida máxima.

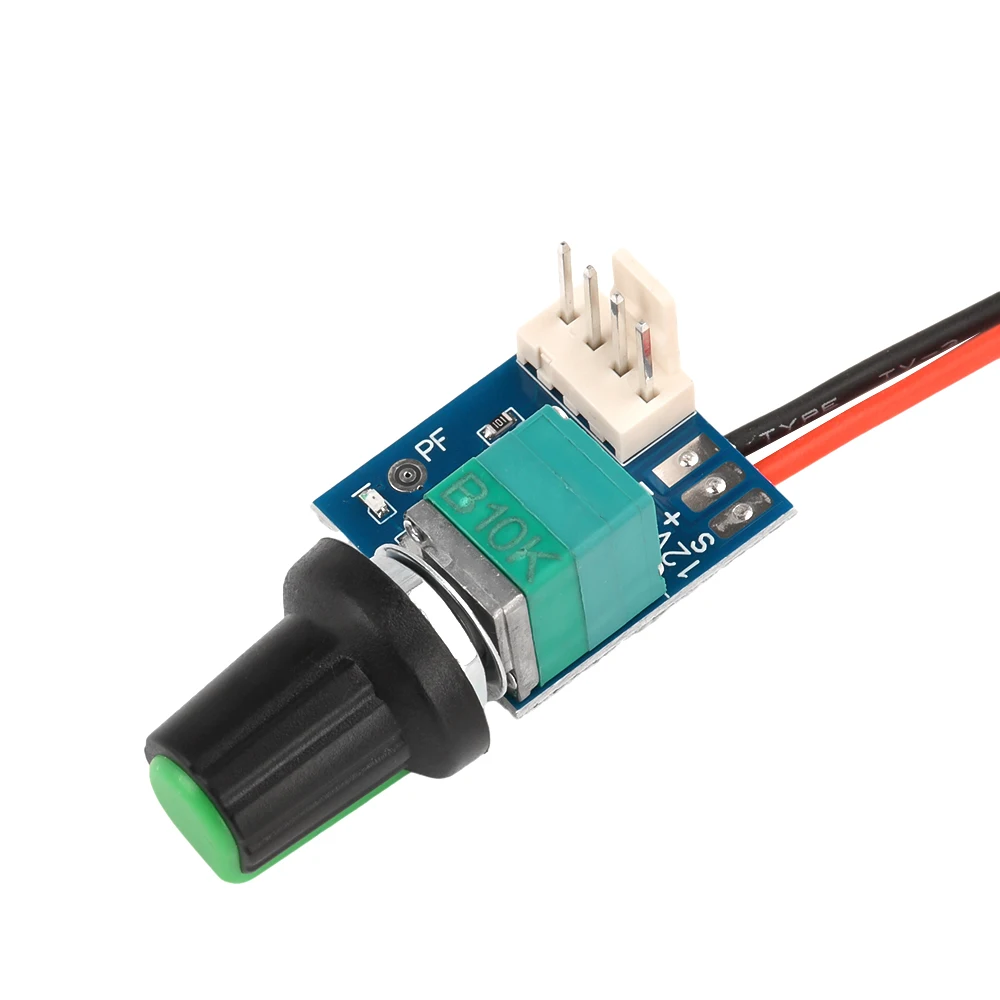

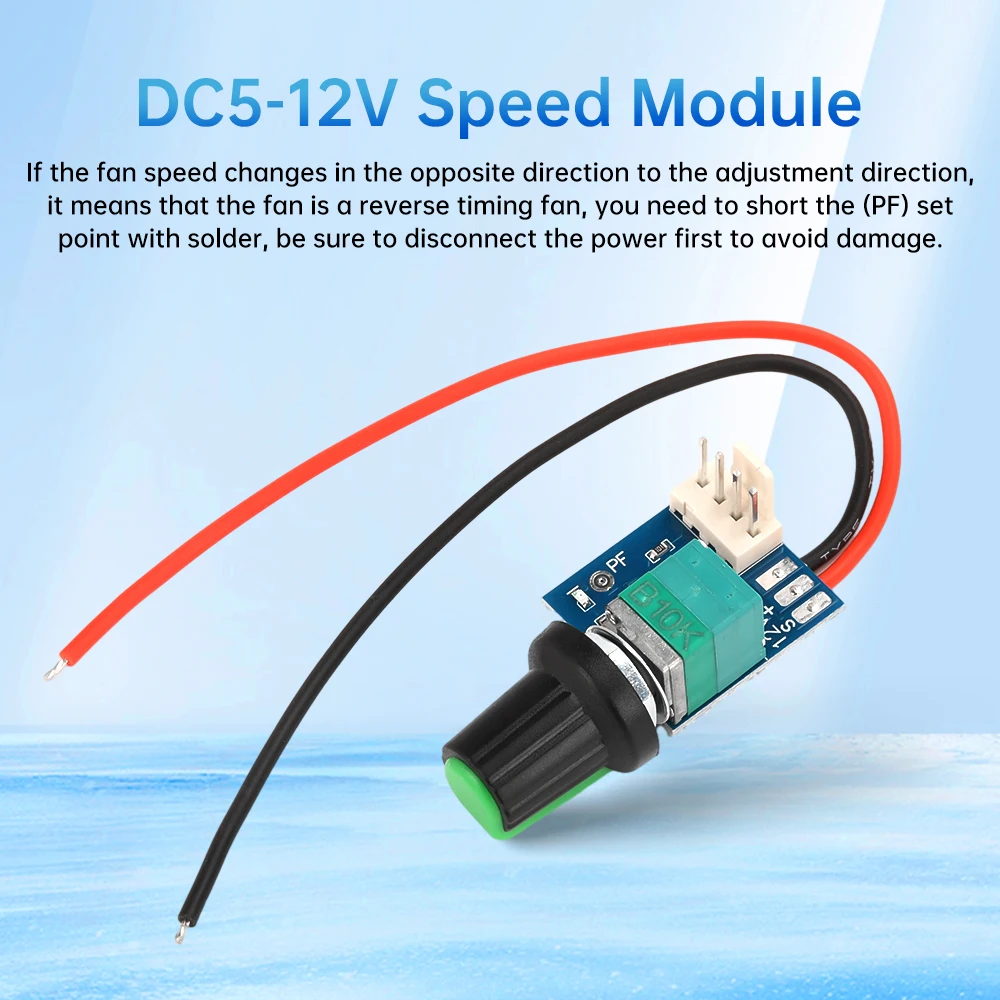

Si la velocidad del ventilador cambia en la dirección opuesta de la dirección de ajuste, el ventilador es un ventilador de sincronización inversa, debe (PF) establecer un punto corto de soldadura, asegúrese de operar la primera alimentación apagada para evitar daños.Después del cortocircuito, la señal PWM cambia a la dirección inversa con el ajuste, luego el ventilador de sincronización inversa puede realizar el ajuste directo.

Atención:
Este es un regulador de velocidad del ventilador PWM de cuatro cables, solo puede controlar el ventilador de cuatro cables que admite la regulación de velocidad PWM, como muchos chasis de cuatro cables de 12 V o ventiladores de CPU, ¡no puede controlar un ventilador de 2-3 cables!!!
¡El PWM de encendido predeterminado se ajusta del 1%!

El paquete incluye:
Controlador de velocidad del ventilador X1
