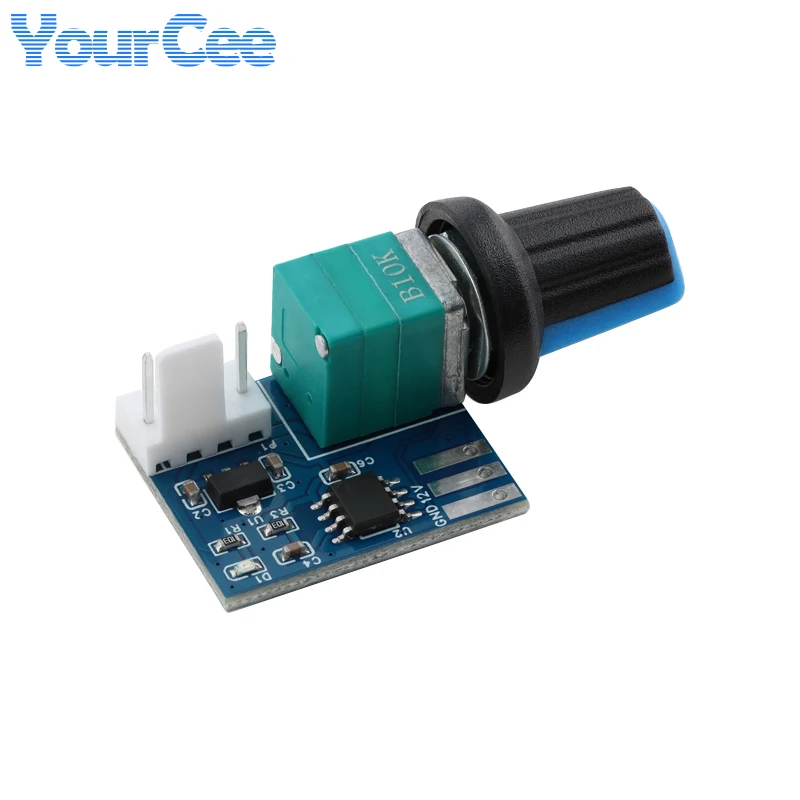

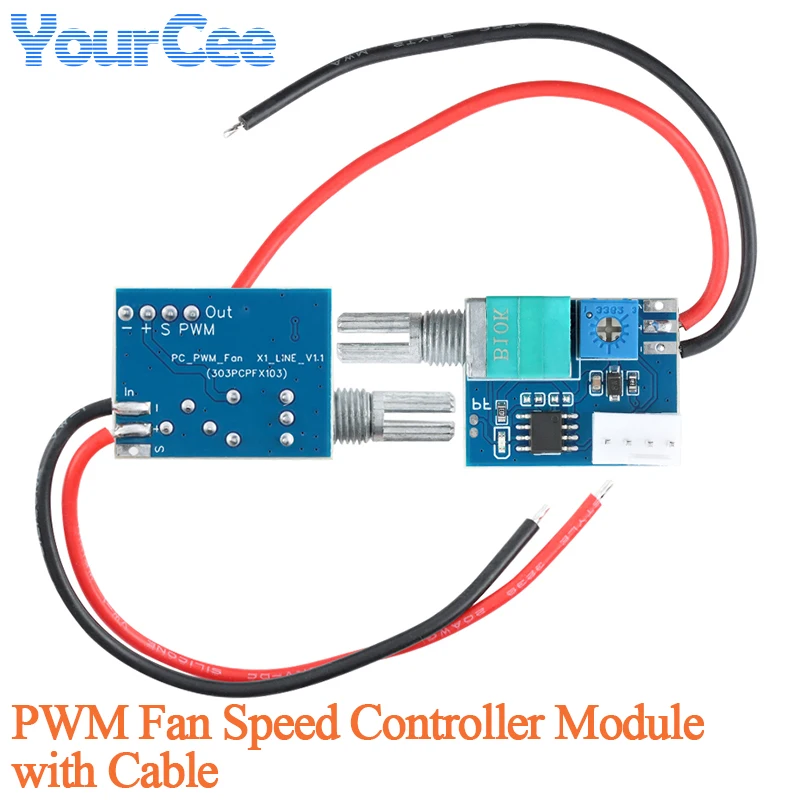

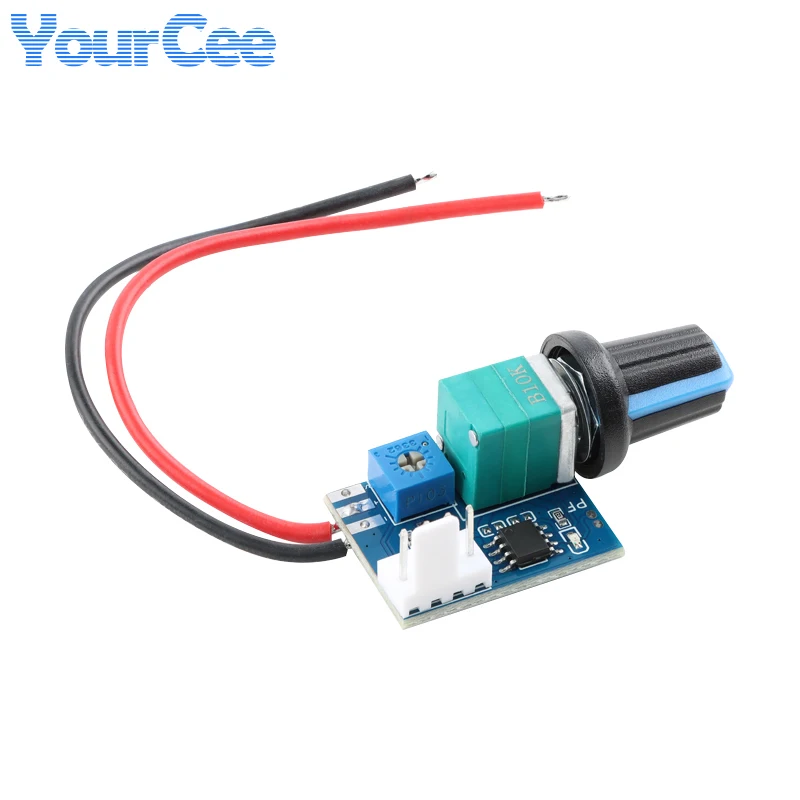

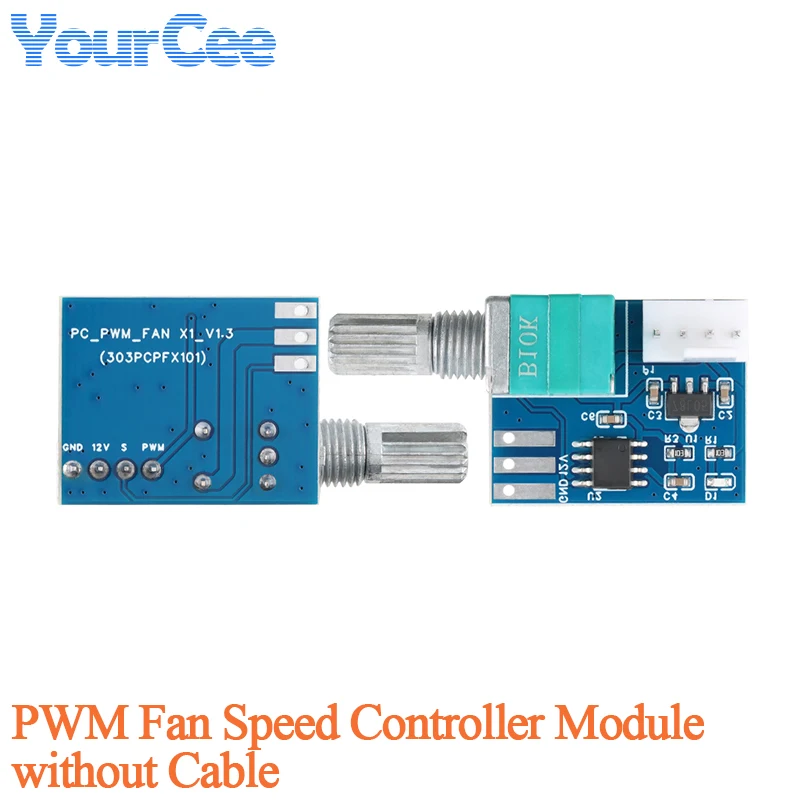

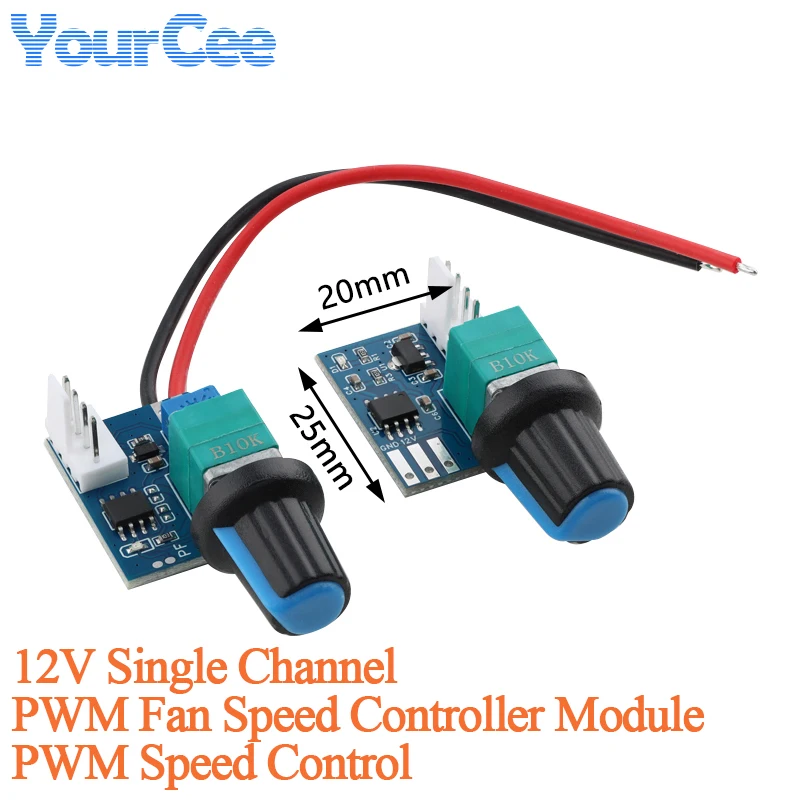

Módulo controlador de velocidad del ventilador PWM de un solo canal, 5 uds./1 unidad, 12V, con Cable, Control de velocidad PWM, módulo de ventilador con cubierta de computadora

Características funcionales

1.La frecuencia PWM es de 25 KHZ, que puede adaptarse a la mayoría de los ventiladores de velocidad ajustable de 12 V del mercado.

2.El ciclo de trabajo se puede ajustar de 0% a 97% y el rango de velocidad es amplio.

3.Potenciómetro giratorio con interruptor para facilitar el arranque y la parada.

4.Voltaje de entrada: 12V

Instrucciones del producto

Debe soldar el cable usted mismo y conectarlo al voltaje de 12 V.Preste atención a la secuencia de cableado de arriba a abajo, con el pin 1 conectado a tierra, el pin 2 conectado a 12 V y el pin 3 izquierdo en blanco.

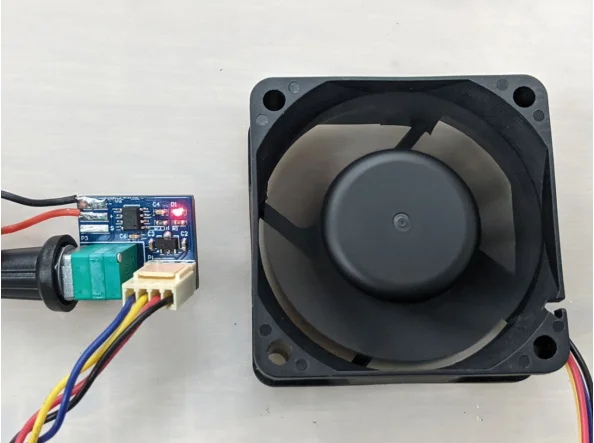

Gire el potenciómetro y encienda el interruptor.El LED rojo se iluminará, lo que indica que el suministro de energía es normal.Continúe ajustando el potenciómetro en el sentido de las agujas del reloj y la velocidad del ventilador aumentará gradualmente.

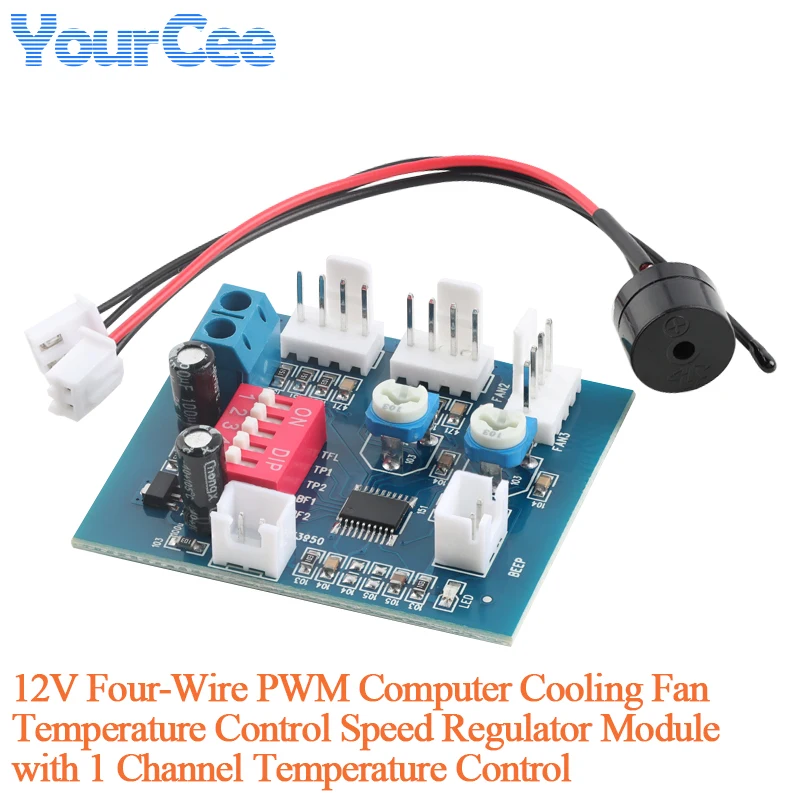

Módulo de control de temperatura y regulación de velocidad del ventilador PWM de cuatro cables

Voltaje de trabajo: 12V

Corriente: la corriente de salida máxima por canal es 5A, la corriente máxima del bus es 9A

Sonda de temperatura: 50K B: 3950

Error: 3-5%

Velocidad mínima de la alarma de apagado: 700-800 rpm

Rango de salida: Primer canal 209% -100% o 40% -100% (TFL=ON), segundo y tercer canal 10% -100%

Tamaño del producto: 50*43*13mm

Distancia entre orificios de posicionamiento: 44*37mm

Orificio de posicionamiento: 3 mm

Lista de envío: módulo de ventilador PWM * 1, zumbador * 1, sonda de temperatura * 1
