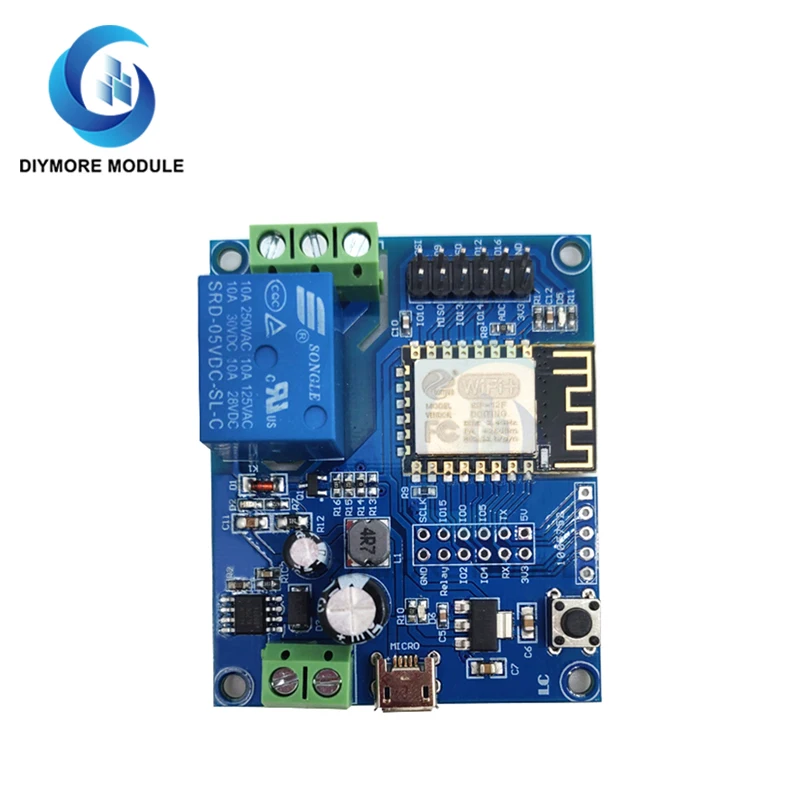

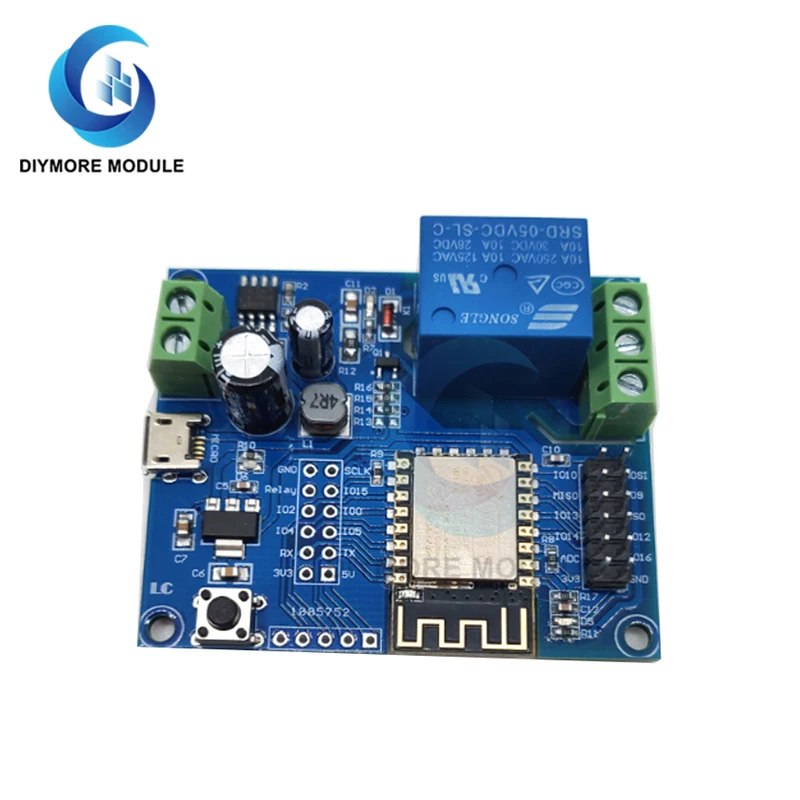

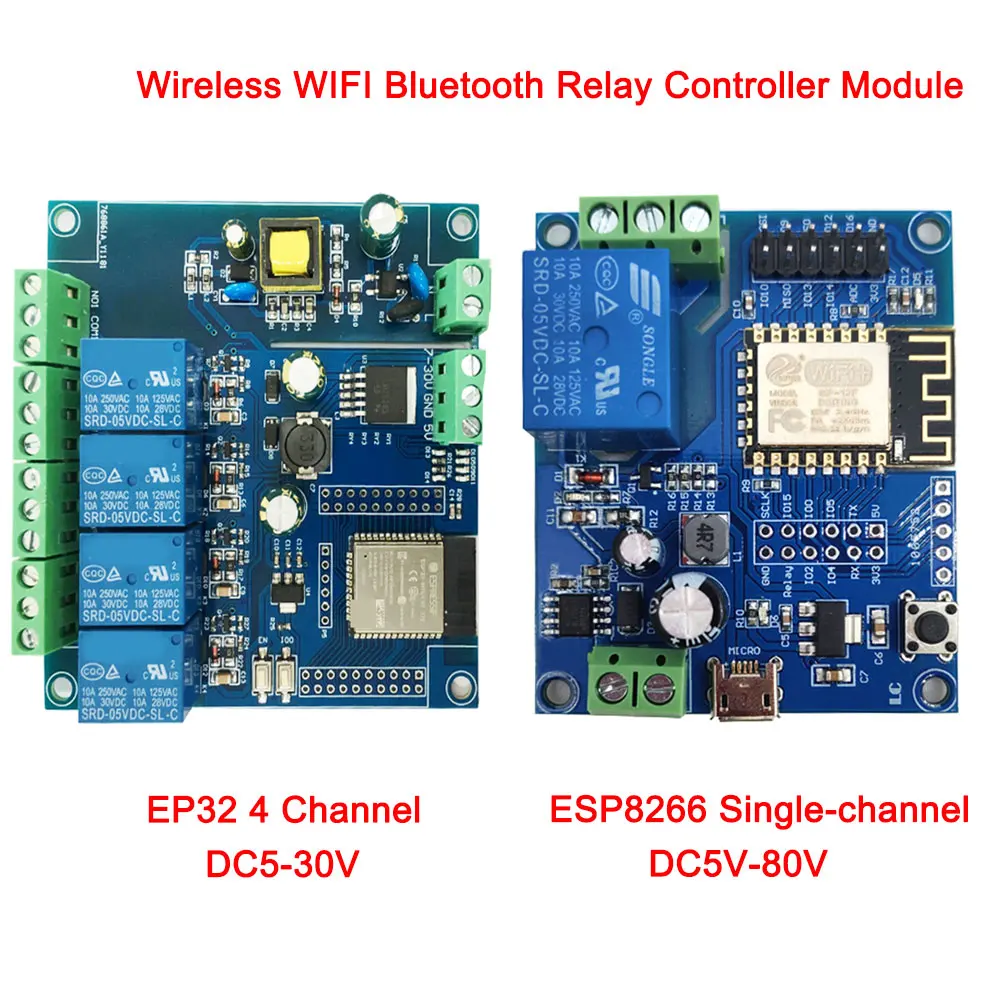

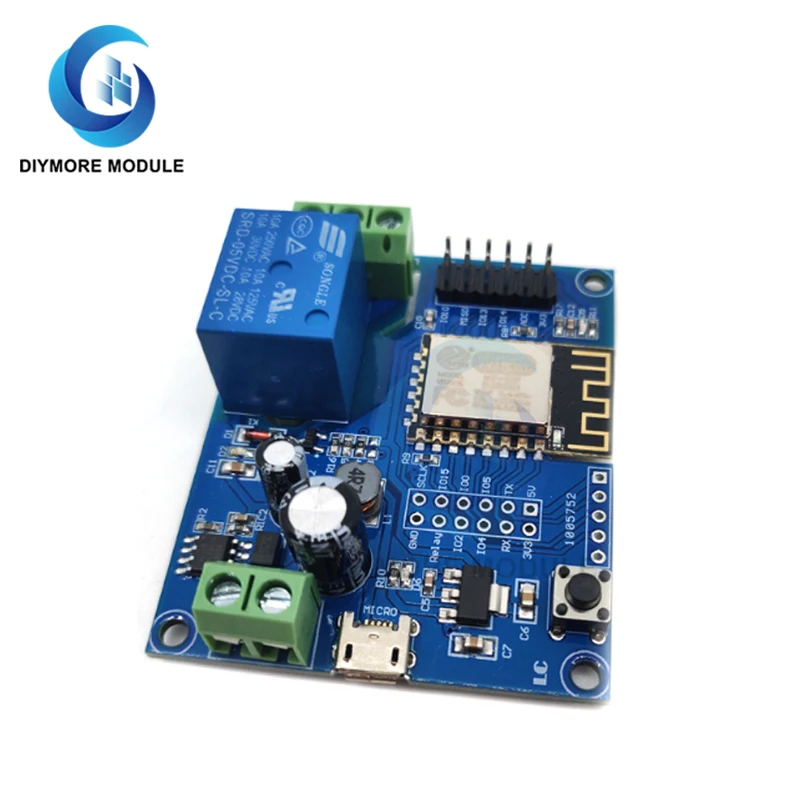

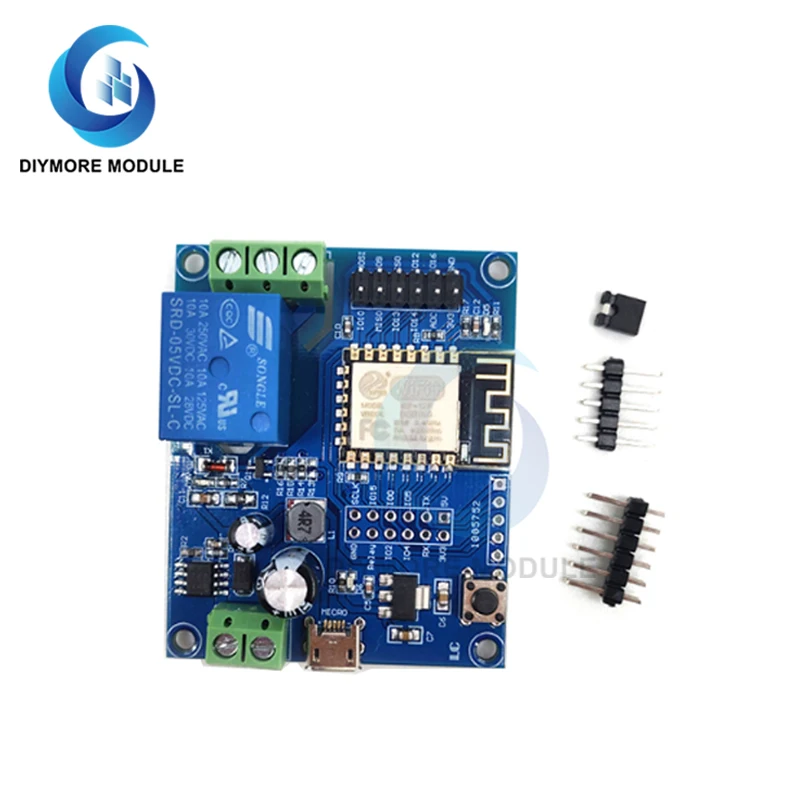

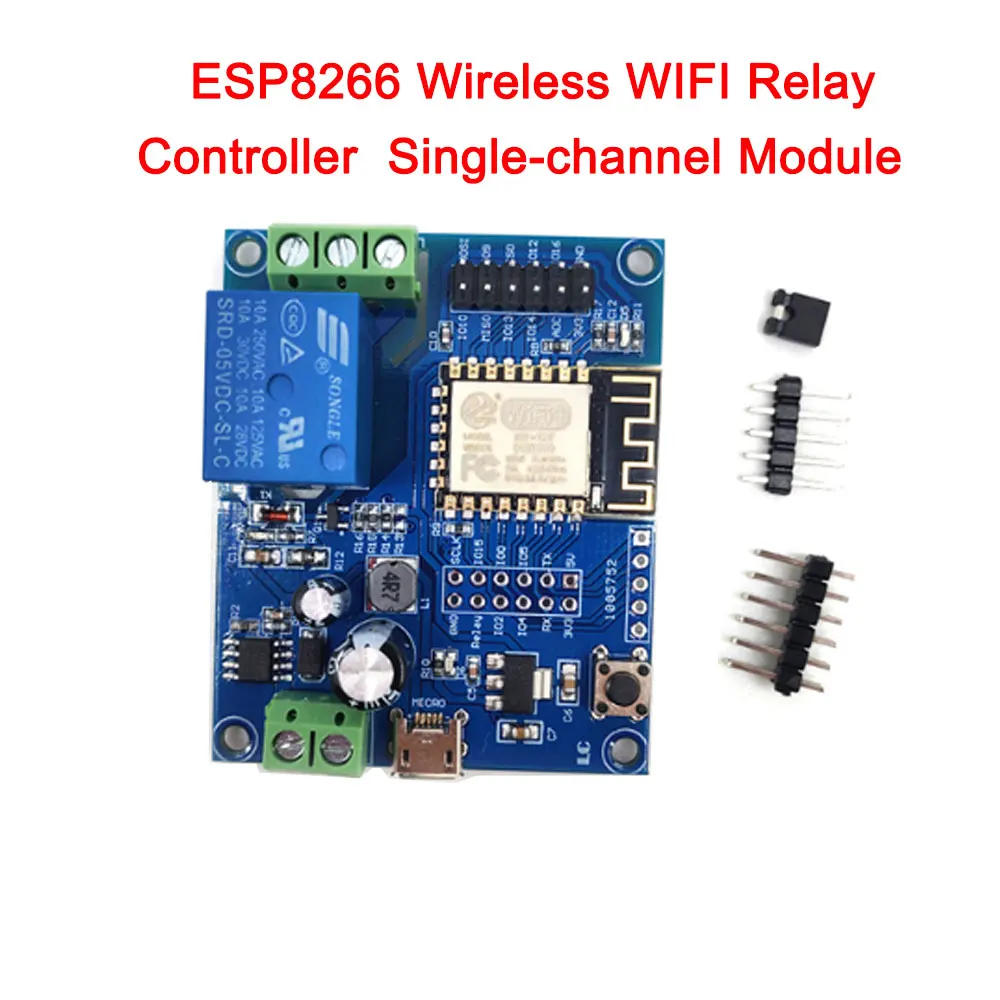

Módulo controlador de relé WIFI inalámbrico ESP8266, módulo de relé de un solo canal, placa de desarrollo ESP 12F para DC5V-80V de hogar inteligente IOT

Fuente de alimentación CA/CC ESP32 WIFI Bluetooth BLE módulo de relé de cuatro canales ESP32-WROOM placa de desarrollo

Punto de venta del producto:

1: Amplia gama de aplicaciones

2: Módulo ESP32-WROOM-32E maduro y estable integrado, Flash de 4M Byte de gran capacidad;

3: Los puertos de E/S y los puertos de descarga del programa UART del módulo ESP32 se conectan para facilitar el desarrollo secundario;

4: Voltaje de alimentación AC220V/DC5-30V;

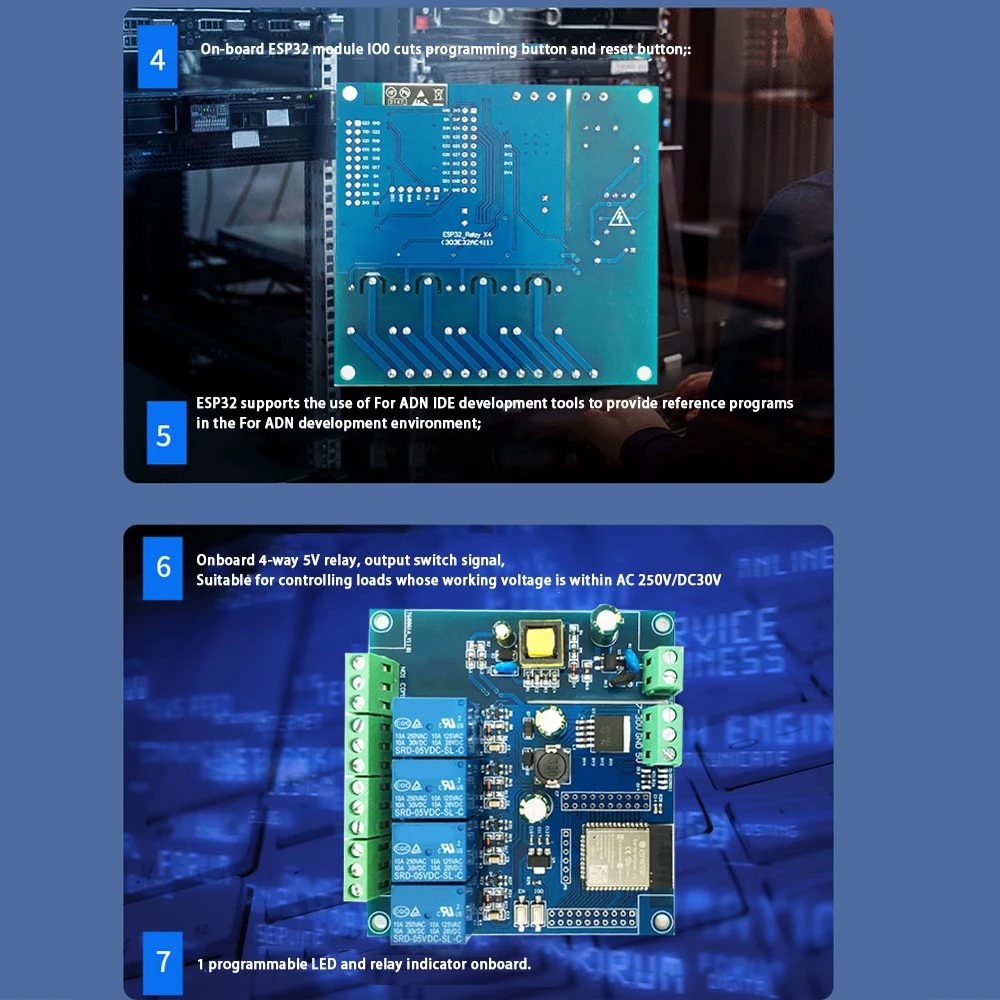

5: Botón programable IO0 del módulo ESP32 integrado y botón de reinicio;

Introducción:

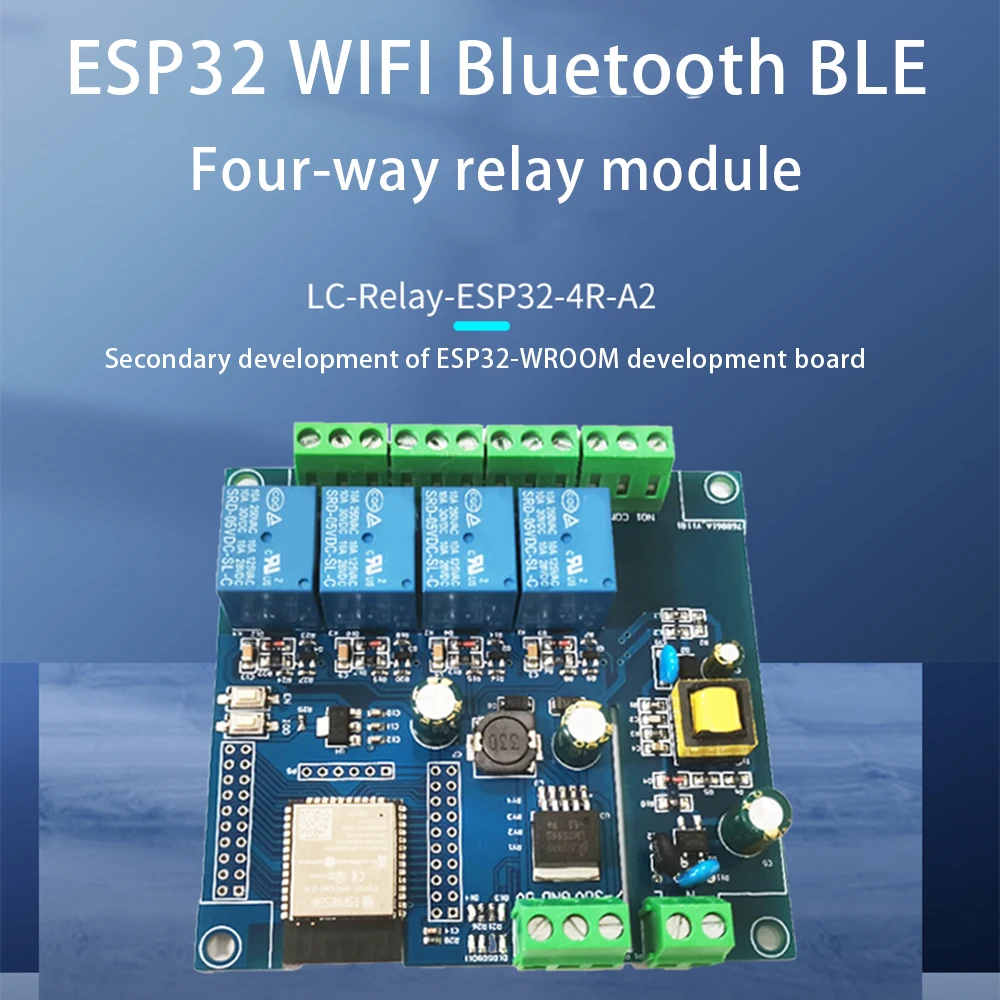

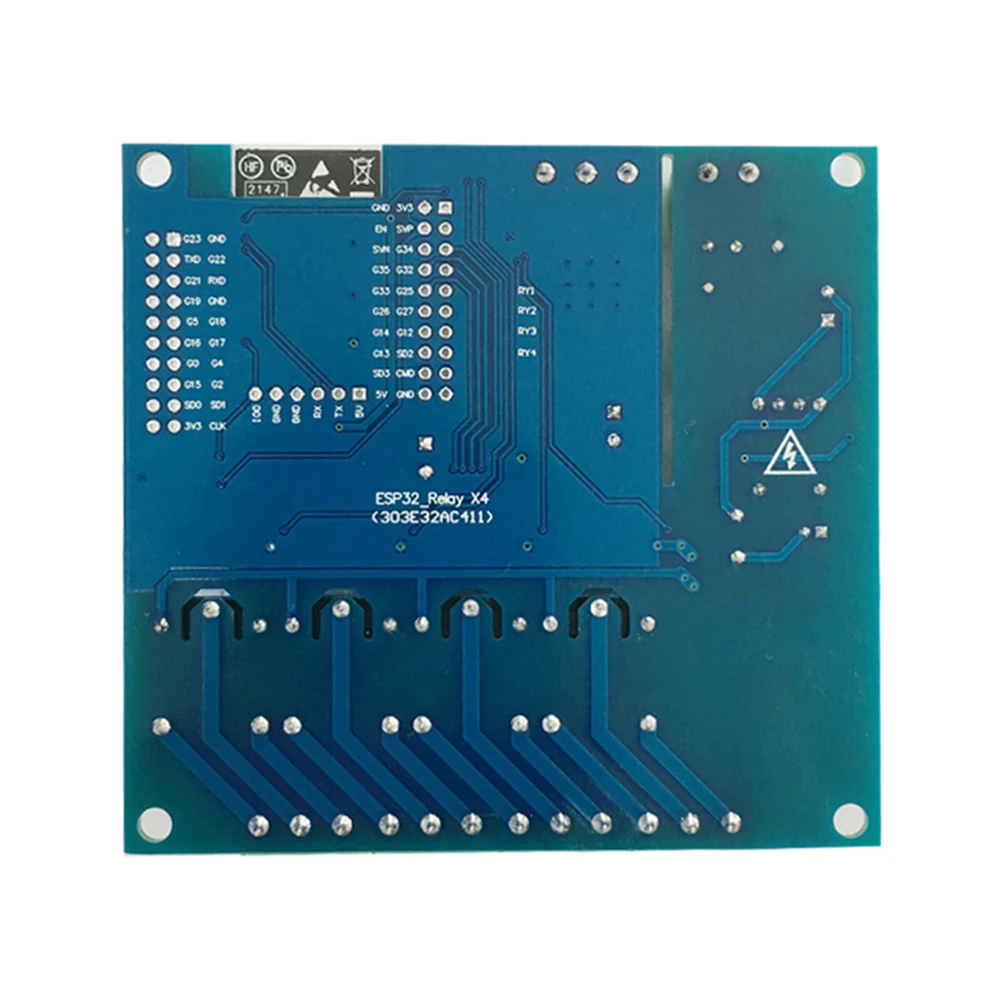

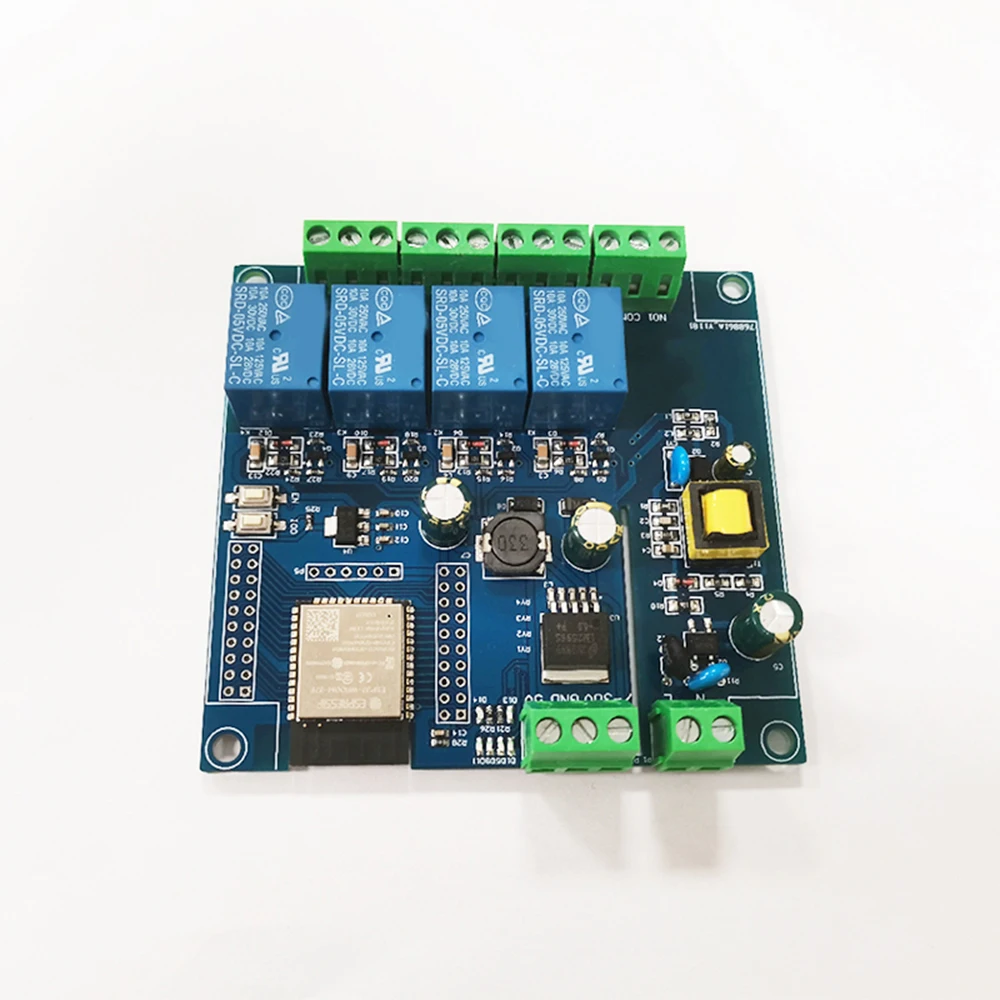

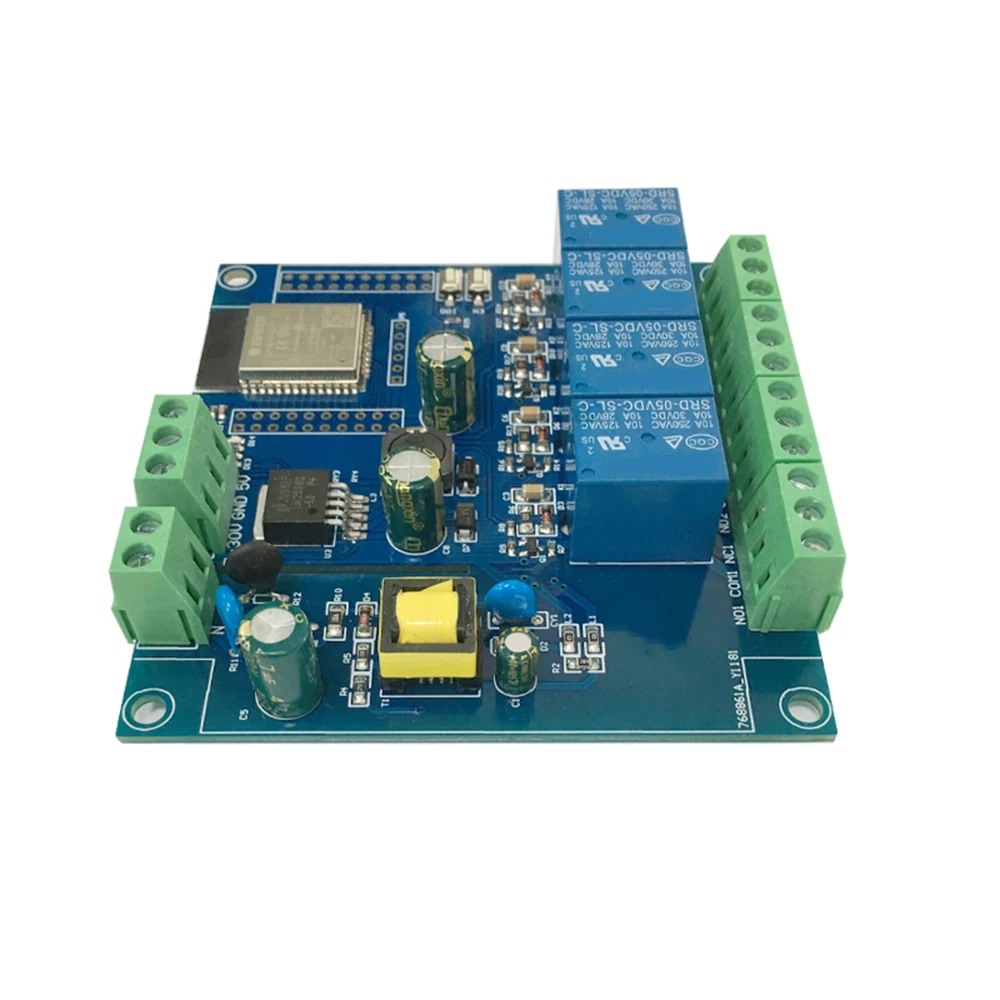

Placa de desarrollo de relé de cuatro vías ESP32 alimentada por CA/CC equipada con ESP32-WROOM-32E

Módulo WiFi y BLE, todos los puertos 1/O están conectados, admiten modo de fuente de alimentación AC220V/DC5-30V.

Para ESP32

Desarrollo y aprendizaje secundarios, control inalámbrico del hogar inteligente y otras ocasiones.

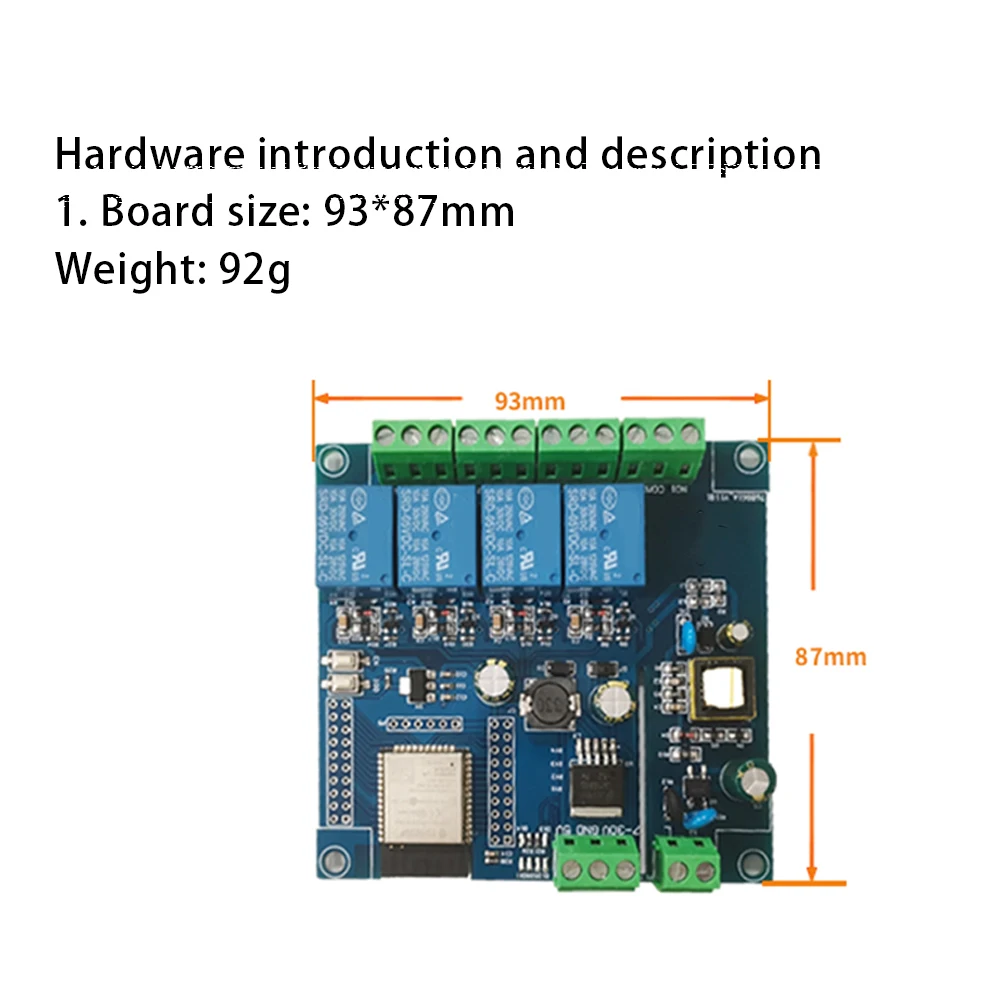

Tamaño del tablero: 93*87mm

Peso: 92 g

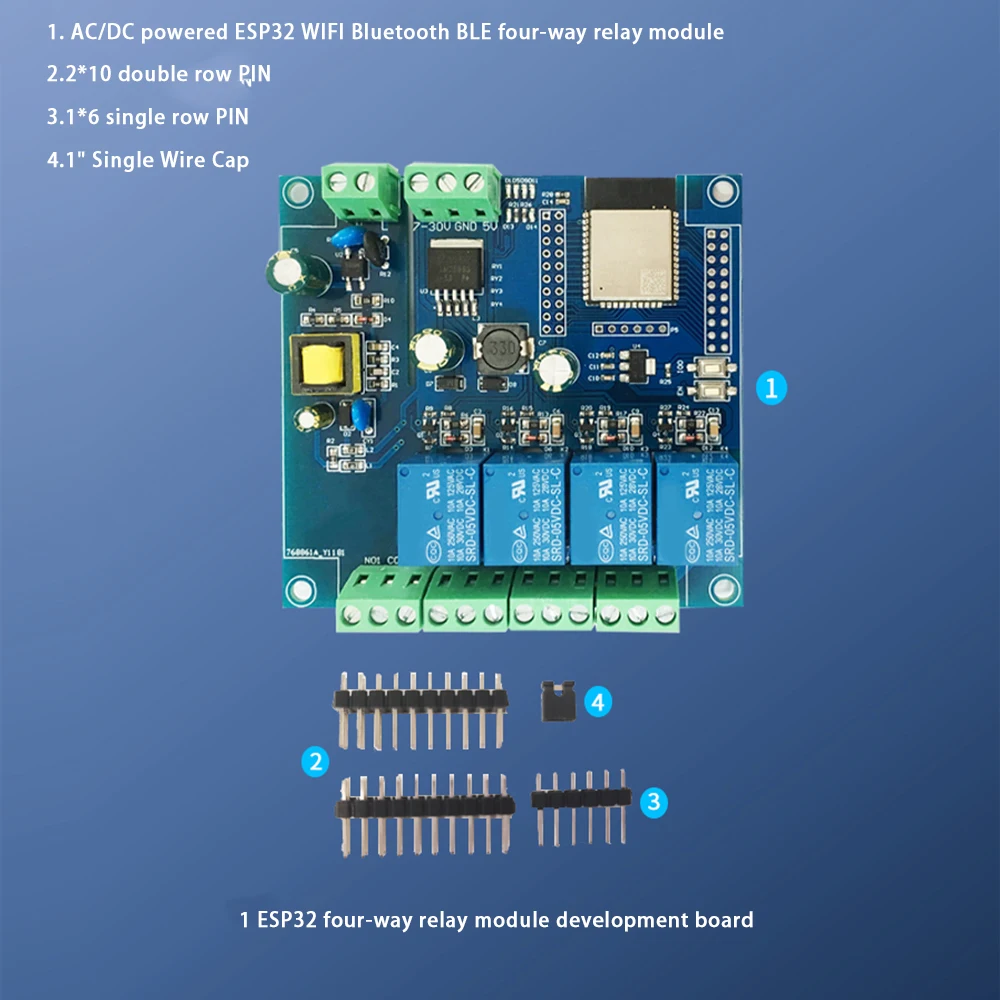

lista:

1 * fuente de alimentación CA/CC módulo de relé de cuatro vías ESP32

2*10 PIN de doble fila

1*6 PIN de una sola fila4.

1 * tapa de una sola línea

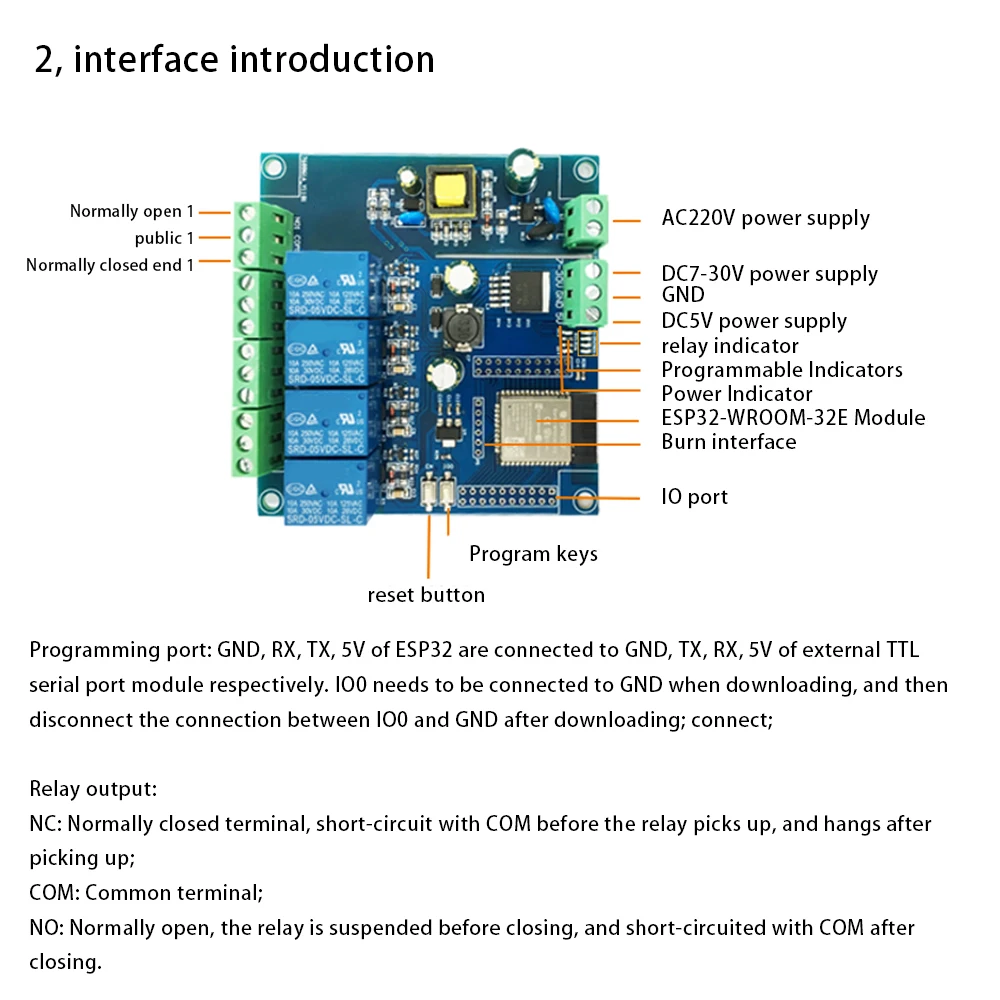

1.VCC, GND: fuente de alimentación DC8-80V2.MICRO USB: fuente de alimentación USB DC5V.Nota: elija uno de los tres modos de fuente de alimentación de DC8-80V/DC5V USB/pin 5VBotón 3,6X6MM: botón de reinicio ESP82664.Descargue el programa DART 0: GND,RX,TX y 5V de ESP8266 están conectados al TTL externo respectivamente.Módulo de puerto serieGND,TX,RX,5V, 100 necesitan conectarse con GND durante la descarga y desconectarse después de la descarga100 yConexión GND5. Puerto de salida del pin GPIO6.La salida de reléNC: extremo normalmente cerrado, relé en cortocircuito con COM antes de encenderlo, suspendido después del encenderlo.COM: Final público;NO: el relé se suspende antes de la recogida y se pone en cortocircuito con COM después de la recogida.7.Indicador de alimentación L ED8.ED programable: utilice el control GPO16.9. Indicación del relé L ED: La succión de moda está encendida.
