Descripción

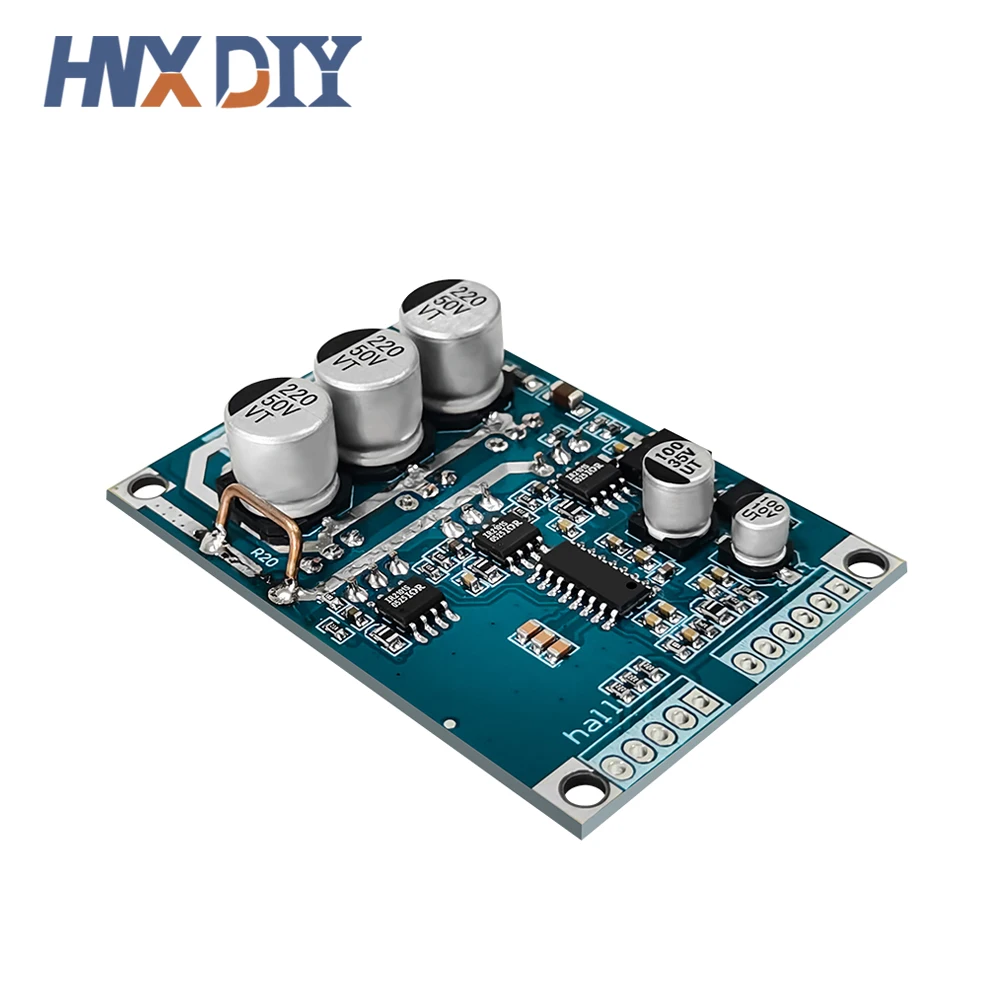

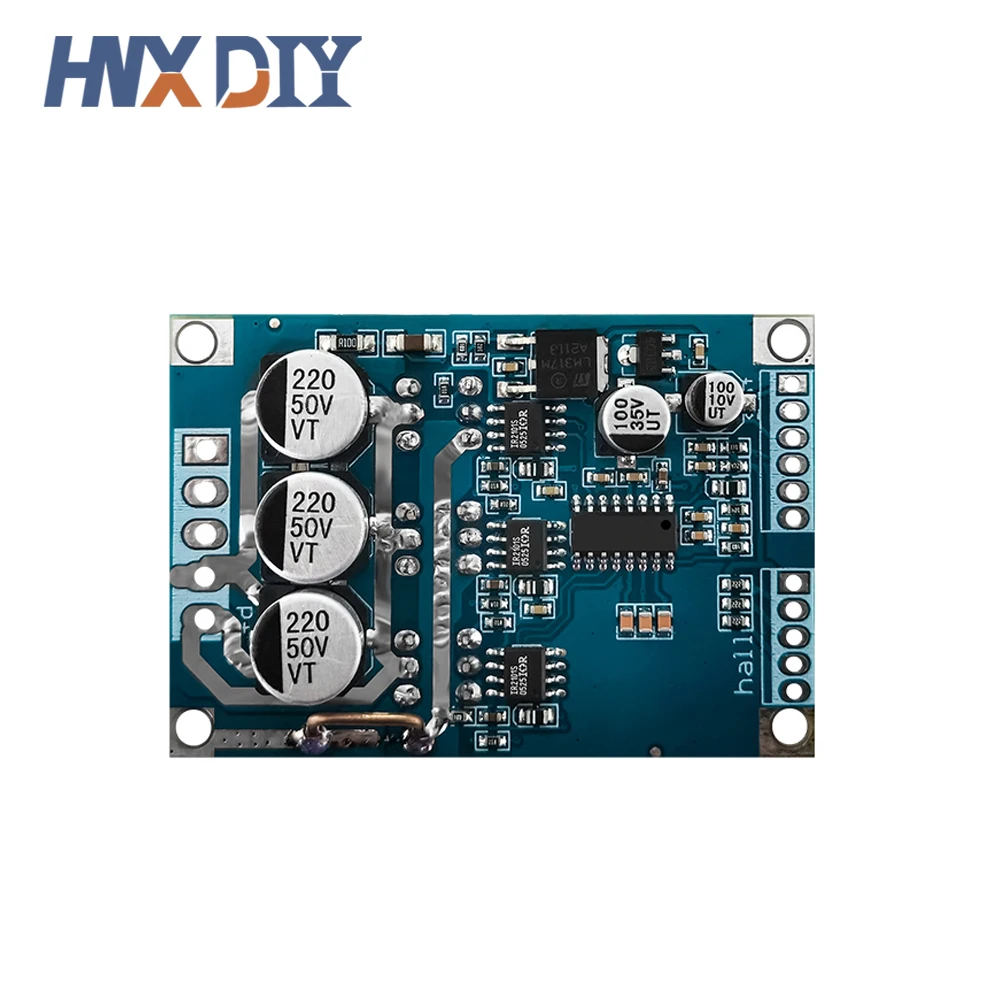

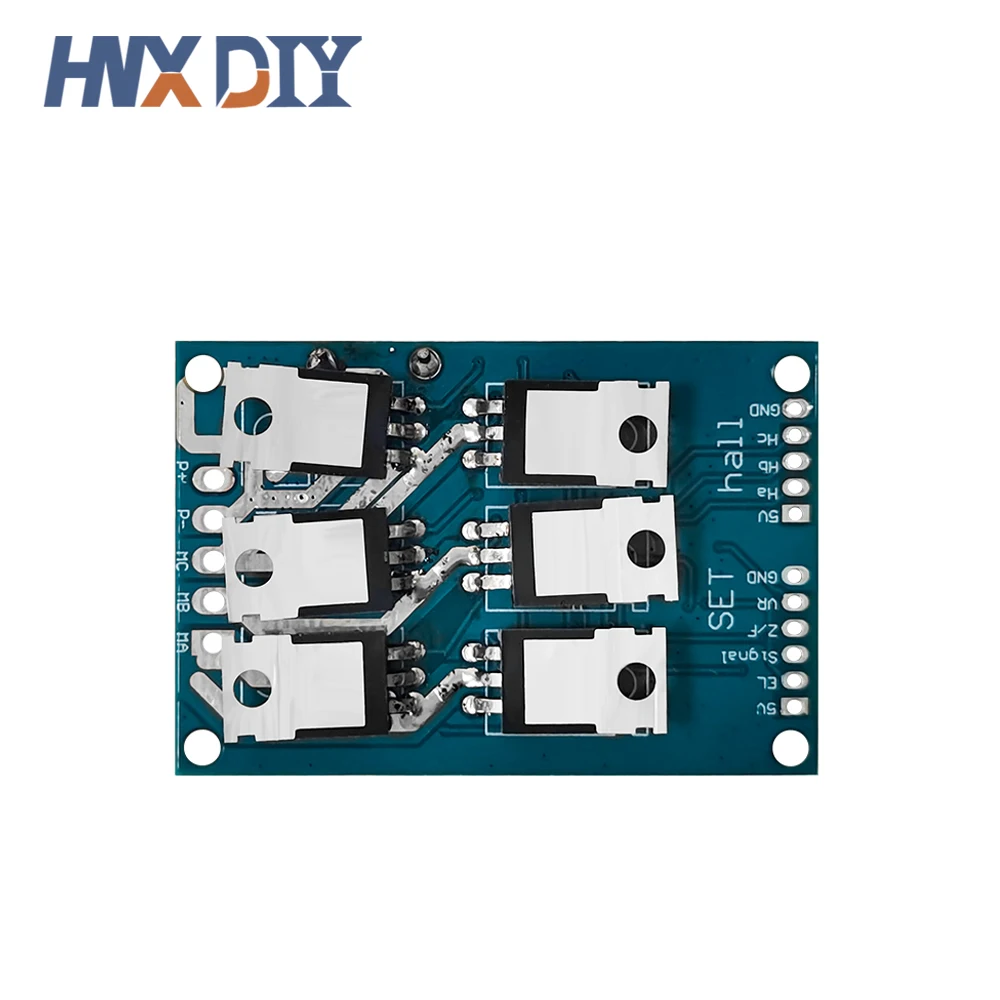

Módulo controlador de Motor sin escobillas DC 12V-36V 15A 500W, controlador sin pasillo/controlador de pasillo, placa de controlador equilibrada para coche
Especificación:
Voltaje de funcionamiento: DC 12V-36V
Corriente de funcionamiento: 15A o menos
Potencia del controlador: 500W o menos
Voltaje de velocidad: 0,1 V-5V
Temperatura de funcionamiento: -40 ~ 85 °C
Humedad: 90% RH
Protección de bloqueo: Sí
Activar Control: Sí
Protección contra sobrecorriente: Sí
Control de dirección: Sí
Señal de control de velocidad: Sí
Tamaño: 63*42*17mm(L * W * H)

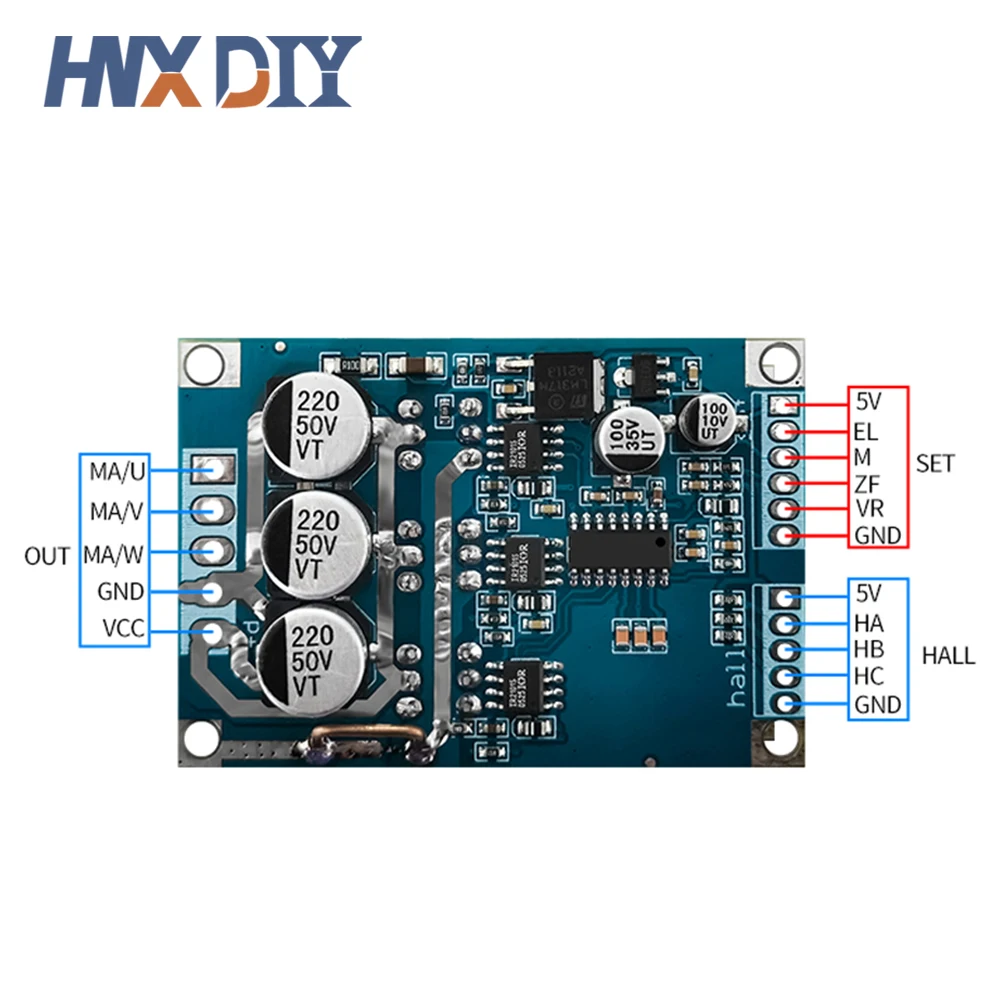

Terminal de alimentación fuera:
VCC (fuente de alimentación positiva)
GND (negativo)
MC (fases del motor W)
MB (fases del motor V)
MA (Fase del motor U)
Establecer para el lado de control:
[GND] terminal de control a tierra
[VR] el extremo del regulador 0-5V (correspondiente al 10% de velocidad del motor-100%)
[ZF] control de marcha atrás (conectado a 5V o tierra puede cargar la dirección de rotación del motor)
[M] salida de pulso del tacómetro (dependiendo del número de polos del motor correspondiente al número de pulso por revolución del número de salida)
[EL] activar terminal de control (conectado a 5V OT tierra funcionando luego 5V, conectando a tierra el motor para)
[5V] Terminal DE CONTROL DE 5V
HALL para las terminales del Hall:
[5V] Hall Power positivo
[Ha] Señal de salón
[Hb] Señal Hall
[Hc] Señal Hall
[GND]Hall negativo
Cableado:
Terminal de control para SET:
1. La velocidad del sistema de potenciómetro disponible también se puede conectar al control MCU, cuando el cableado de control del potenciómetro, el pin central del potenciómetro está conectado al puerto de velocidad VR, potenciómetro conectado a ambos extremos de 5V y voltaje terminal GND más rápido de alta velocidad.
2. Puede cambiar el control también se puede conectar al control MCU, a GND en una dirección, luego en una dirección 5V.
3. Señal de velocidad de pulso: salida alta y baja. IC no puede entender la información con la solicitud del cliente.
Paquete incluido:
1 * Módulo controlador de motor sin escobillas DC 12-36V 15A 500W
