Descripción

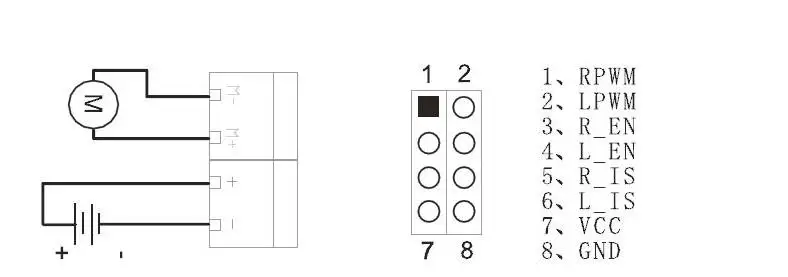

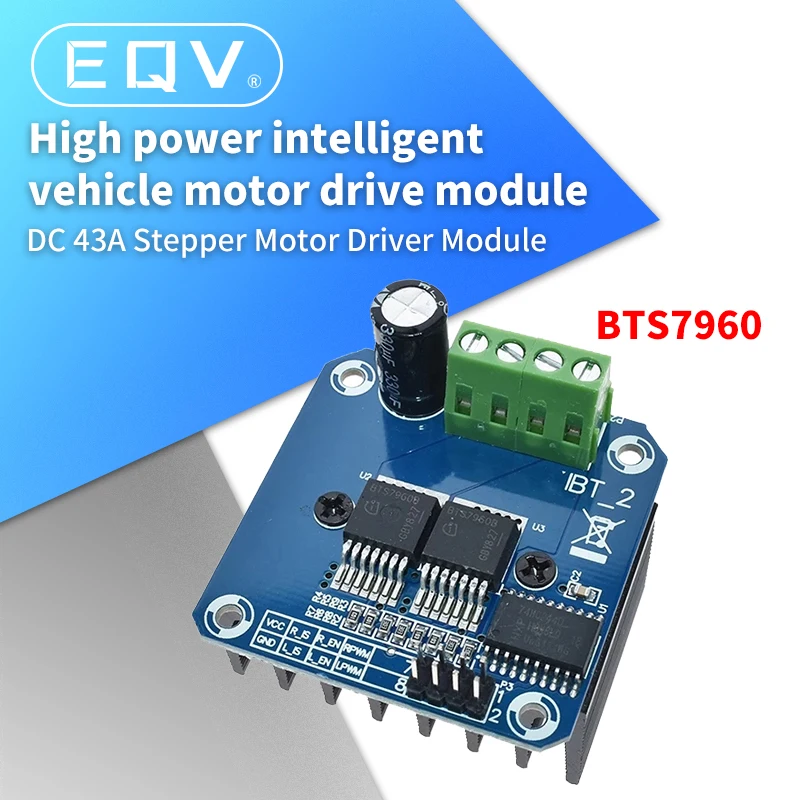

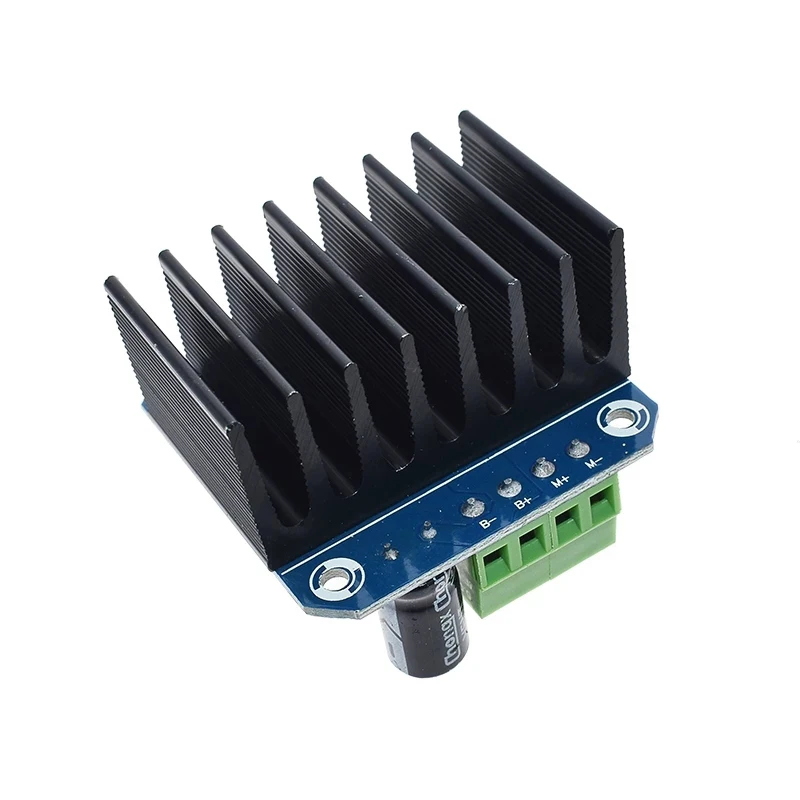

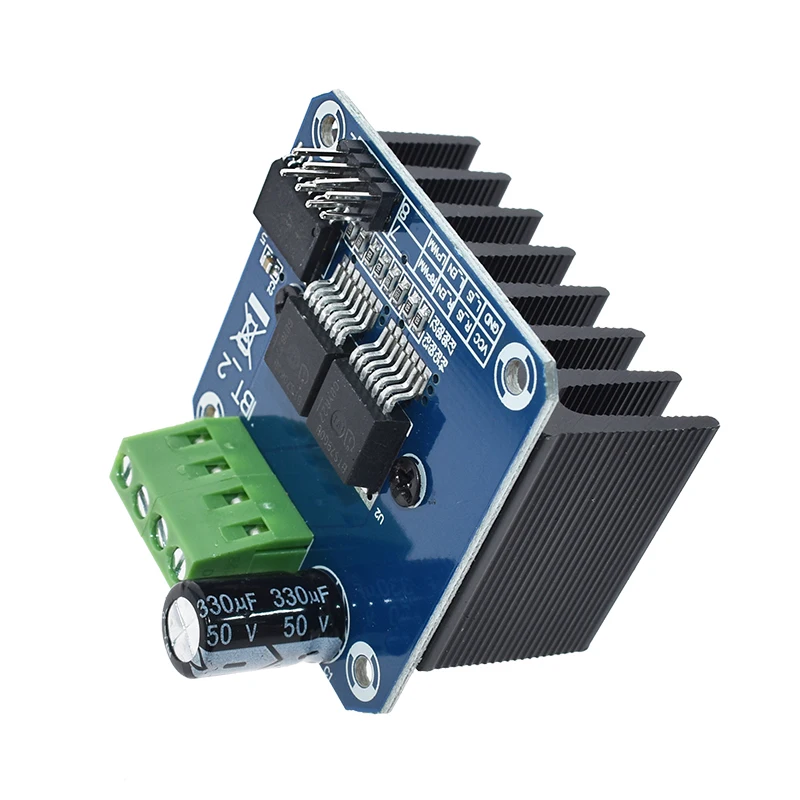

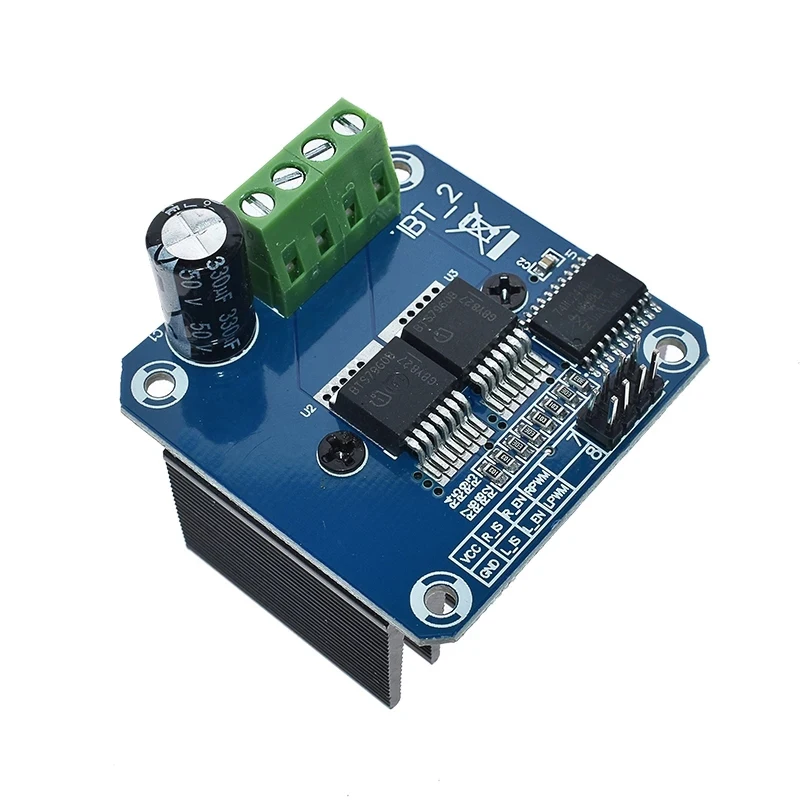

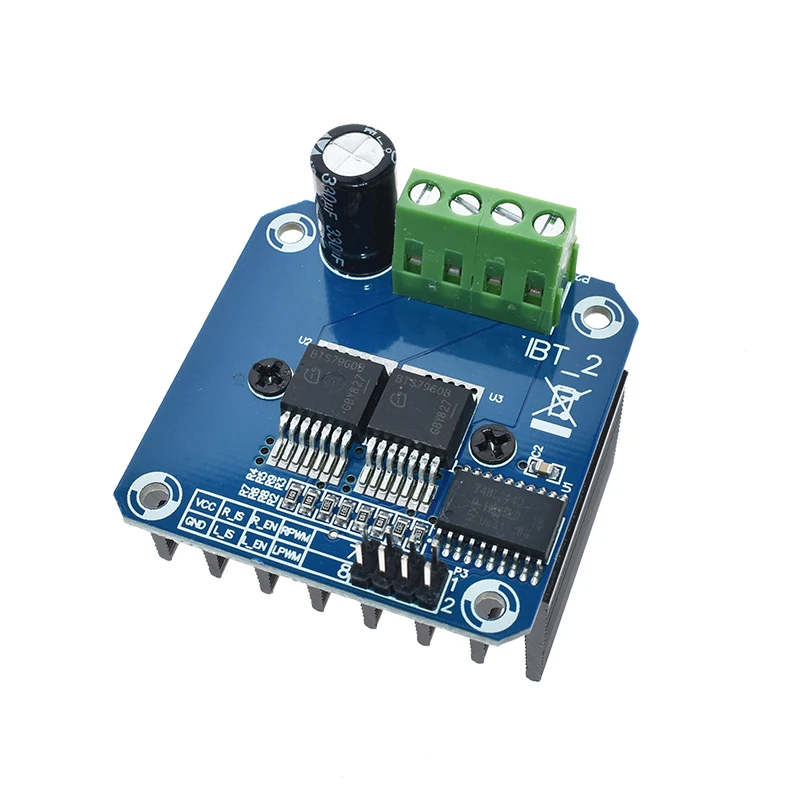

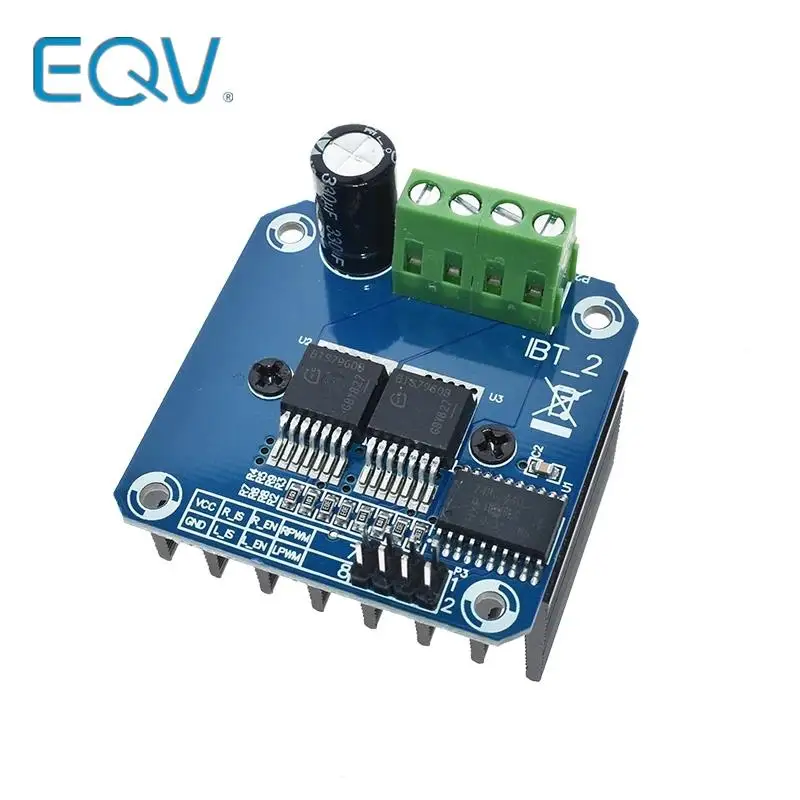

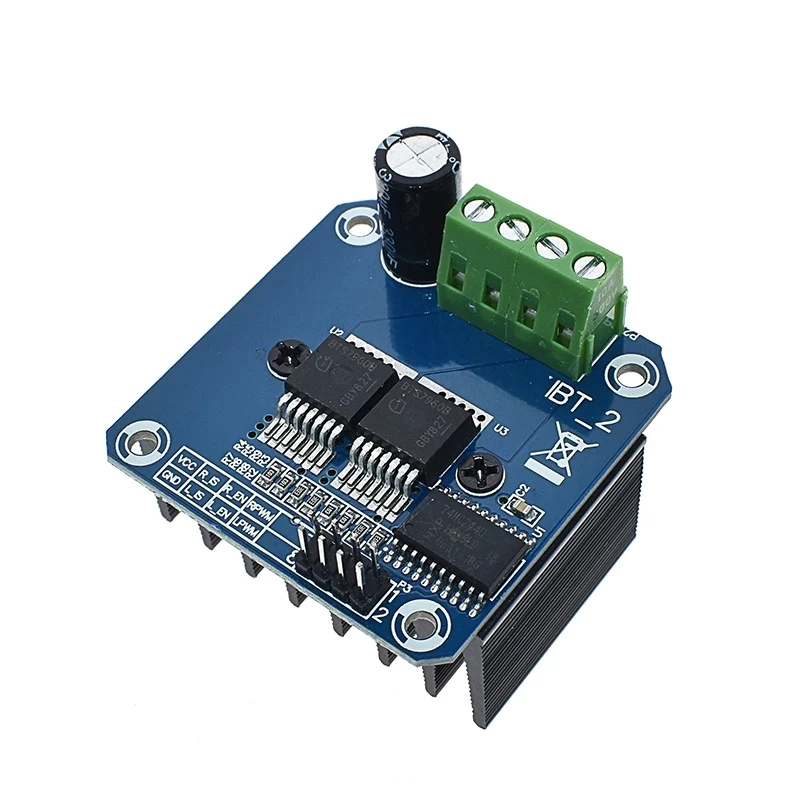

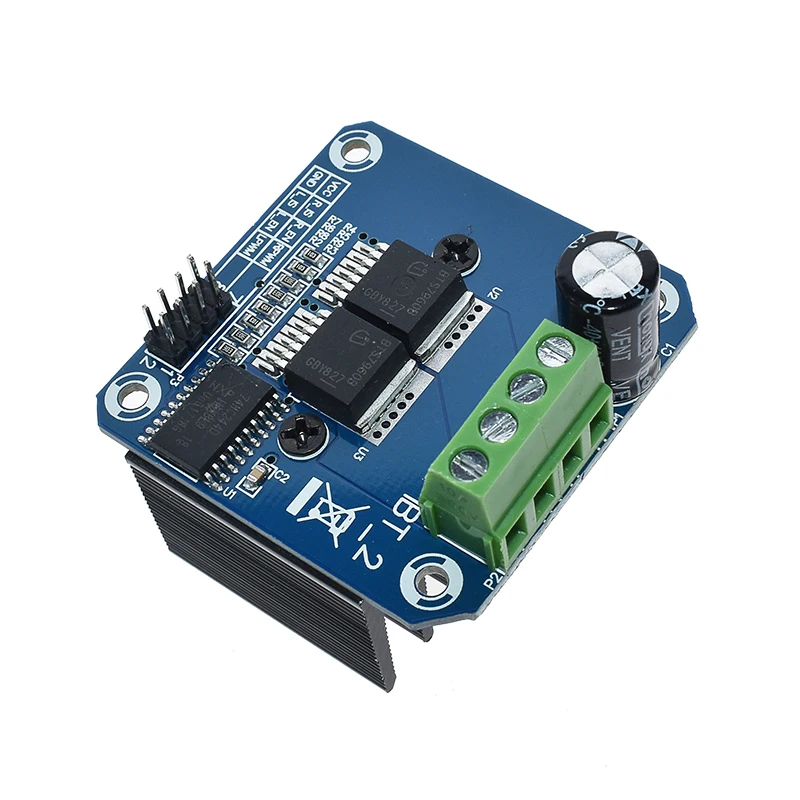

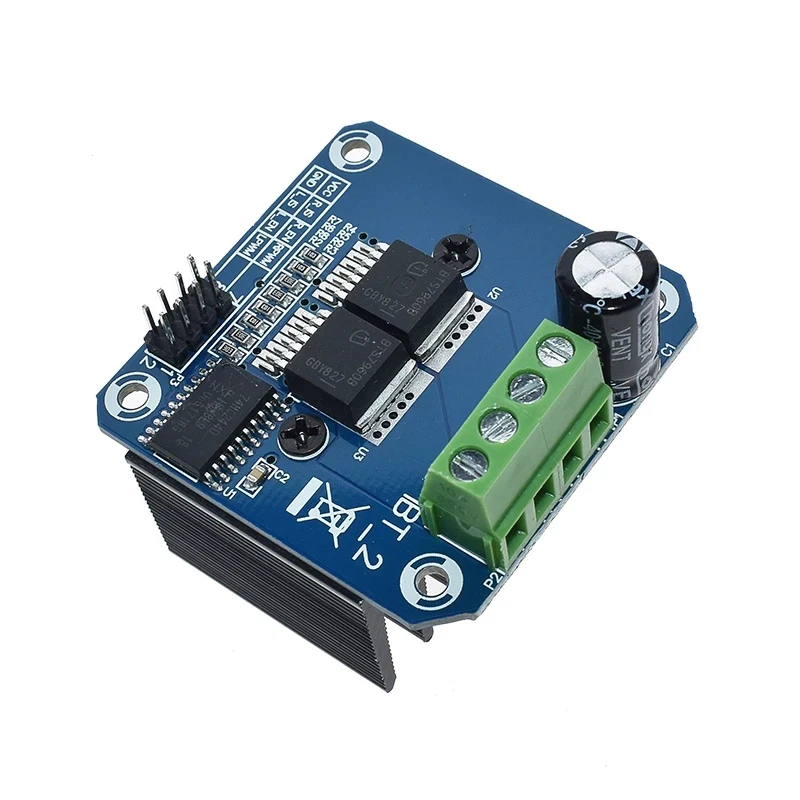

Descripción general del módulo controlador de motor de alta potencia BTS7960B H-bridge 43A: Este controlador utiliza chips BTS7960 compuestos por un módulo controlador H-bridge completo de unidad de alta potencia con protección térmica contra sobrecorriente.Circuito controlador de puente H doble BTS7960, con fuerte accionamiento y frenado, que aísla eficazmente el microcontrolador y el controlador del motor.Alta corriente 43ACaracterísticas:Controlador de puente H de gran corriente doble BTS7960 (43 A);5 V aísla con MCU y protege eficazmente la MCU;Indicador de alimentación de 5V a bordo;Indicación de voltaje del extremo de salida del controlador del motor;puede soldar disipador de calor; PINDefinición:1.RPWM: PWM de giro a la derecha2.LPWM: Giro a la izquierda PWM3.R_EN: Habilitar giro a la derecha (alta actividad)4.L_EN: Habilitar giro a la izquierda (alta actividad)5.R_IS: Advertencia de corriente de giro a la derecha (puede dejar flotando)6.L_IS: Advertencia de corriente de giro a la izquierda (puede dejar flotando)7.VCC: (5V)8.TIÑO
Conexiones:Método 1:VCC: 5 V desde el microcontrolador (MCU)GND: GND del microcontrolador (MCU)L_PWM: PWM o 5V del microcontrolador (MCU) para vueltas CCW (CW)R_PWM: PWM o 5 V desde el microcontrolador (MCU) para vueltas CW (CCW)R_EN y L_EN: 5V desde el microcontrolador (MCU)Método 2:VCC: 5 V desde el microcontrolador (MCU)GND: GND del microcontrolador (MCU)L_PWM: 5 V del microcontrolador (MCU) para vueltas CCW (CW)R_PWM: 5 V del microcontrolador (MCU) para vueltas CW (CCW)R_EN y L_EN: PWM desde el microcontrolador (MCU)Solo necesita cuatro líneas desde MCU al módulo controlador (GND. 5V. PWM1.PWM2);fuente de alimentación de chip de aislamiento de 5 V (se puede compartir con MCU de 5 V);Tamaño: 4*5*1,2 cm;Capaz de invertir el motor hacia adelante, dos frecuencias de entrada PWM de hasta 25 kHZ;dos flujos de calor que pasan a través de una salida de señal de error;Fuente de alimentación de chip aislado de 5 V (se puede compartir con la MCU de 5 V), también puede utilizar la fuente de 5 V integrada;el voltaje de alimentación de 5,5 V a 27 V;
