En Stock
8 €
Con la garantía de
Color
Última actualización: 2026-01-29T23:36:40.038Z
Descripción
Dado que la secuencia de cableado del motor no coincide necesariamente con la secuencia de cableado en la placa, es necesario ajustarla.¡Por favor preste atención!Si la secuencia de cableado es incorrecta, no se puede iniciar normalmente, la corriente no se encenderá al inicio, etc., y el uso forzado quemará la placa del controlador.!!
Placa de accionamiento del motor Entrada de alimentación de 12-36 V CC, V CC es la fuente de alimentación positiva y Gnd es la fuente de alimentación negativa.
Entrada de señal Hall: Ha, Hb y Hc corresponden respectivamente al motor.Cuando la fuente de alimentación de 5 V está conectada al motor, la señal Hall es positiva y cuando la fuente de alimentación Gnd está conectada al motor, la señal Hall es negativa.

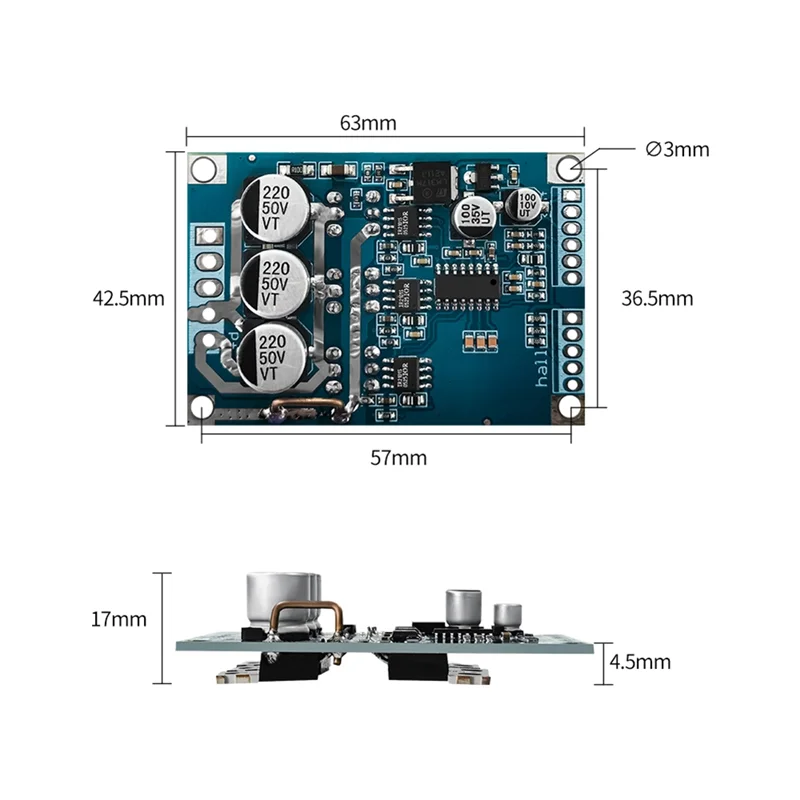

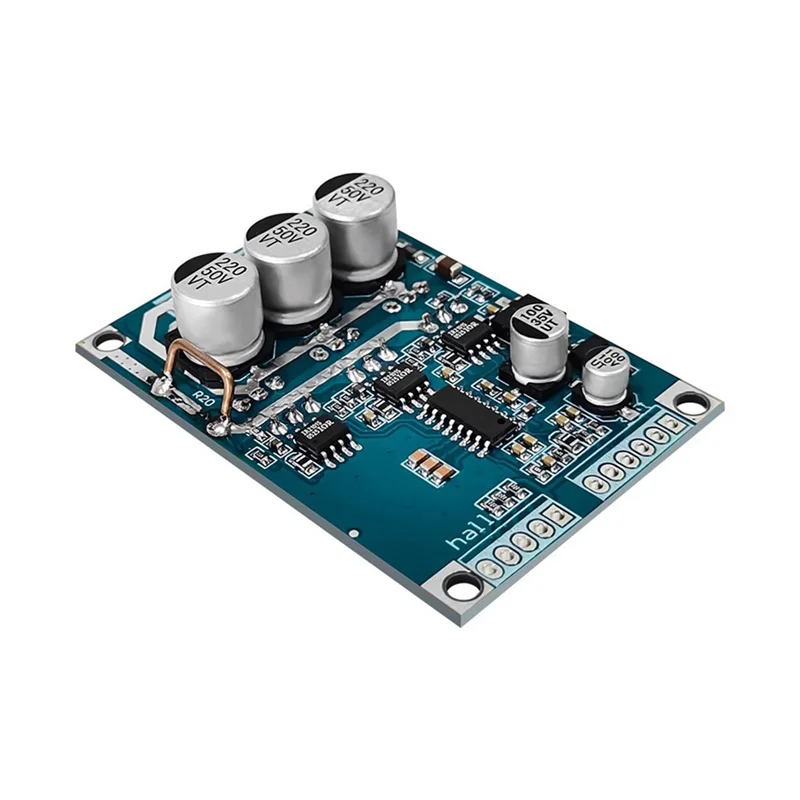

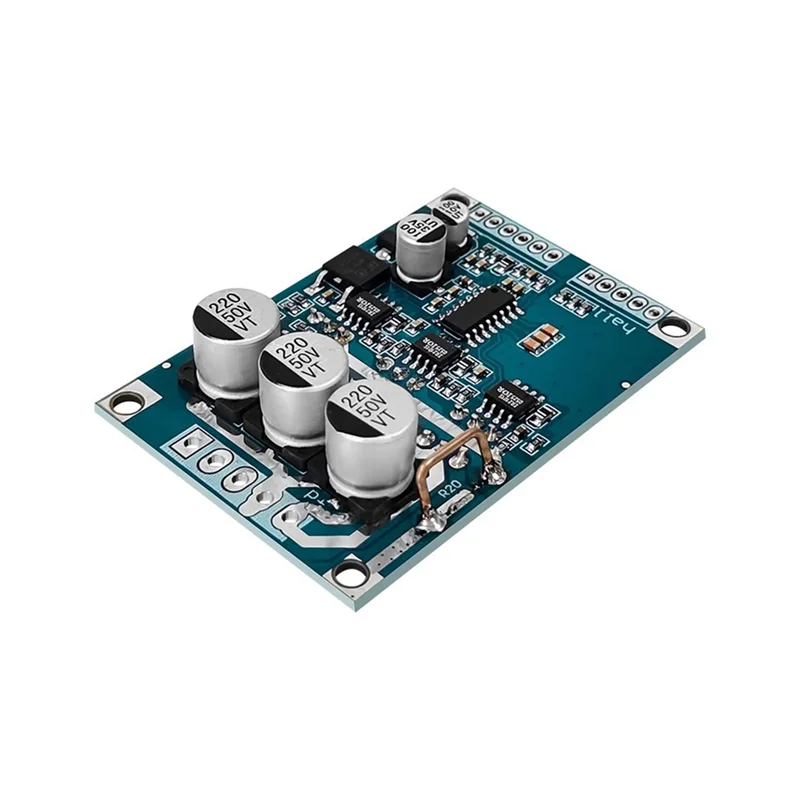

La placa controladora de accionamiento de motor sin escobillas requiere instalación profesional, fácil de transportar y almacenar

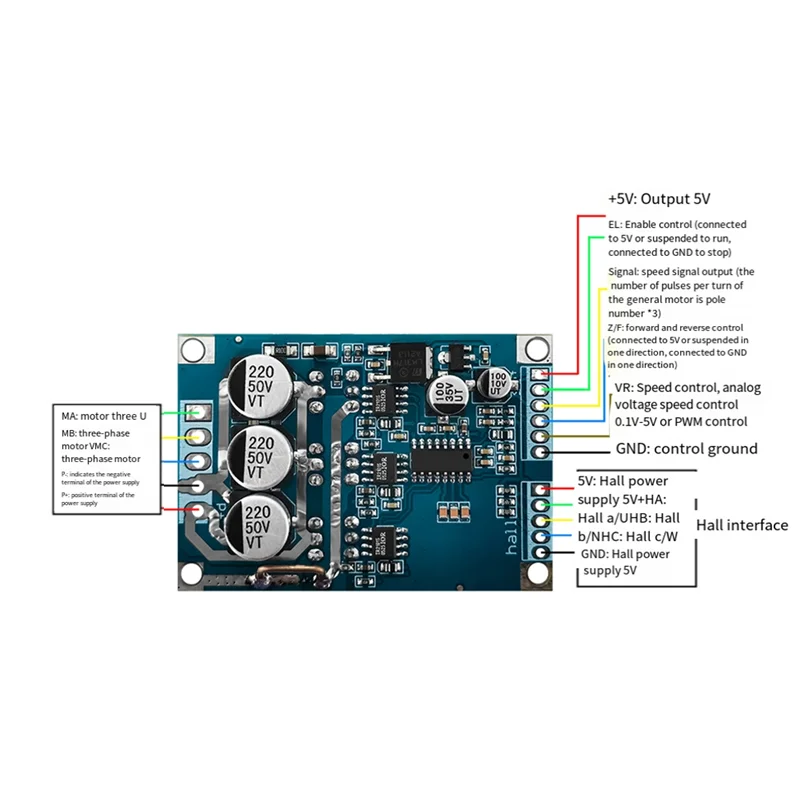

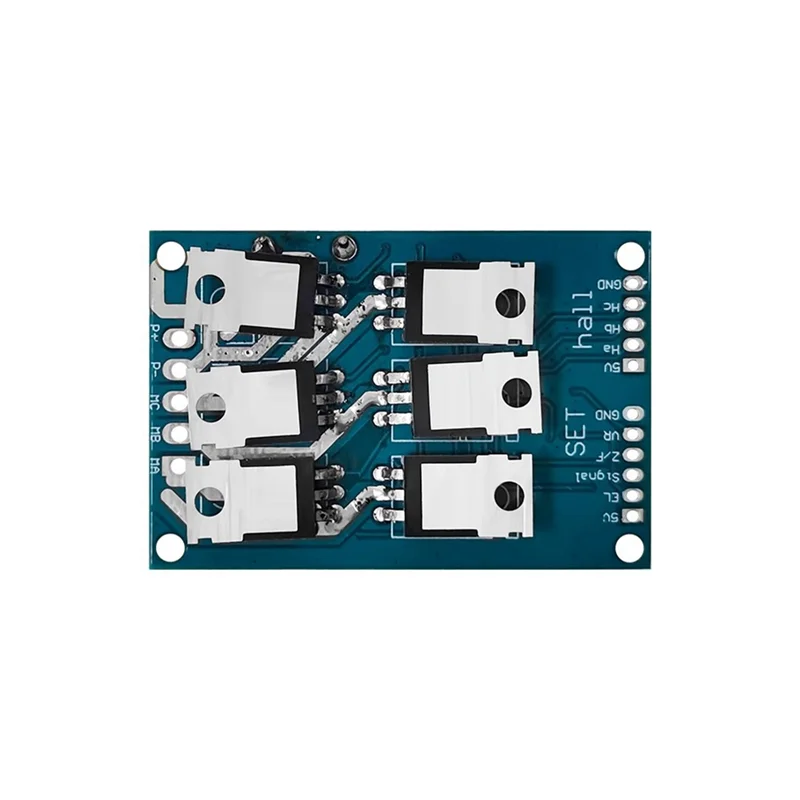

Salida del terminal de alimentación: VCC (fuente de alimentación positiva); GND (negativo); MC(fases del motor W); MB(fases del motor V); MA(fase del motor)
Establecer para el lado de control:
Tierra del terminal de control GND
VR el regulador final 0-5V (correspondiente al 10% de la velocidad del motor-100%)
Control de inversión ZF (conectado a 5 V o tierra puede cargar la dirección de rotación del motor)
Salida de pulso del tacómetro M (dependiendo del número de polos del motor correspondiente al número de pulsos por revolución del número de salida)
Terminal de control de habilitación EL (conectado a 5 V o tierra funcionando luego 5 V, la conexión a tierra del motor se detiene)
Terminal de control de 5V 5V
HALL para los terminales Hall: 5 V, potencia Hall positiva; Ha, señal Hall; Hb, señal Hall; HD, señal Hall; GND, calle negativa
Terminal de control para SET:

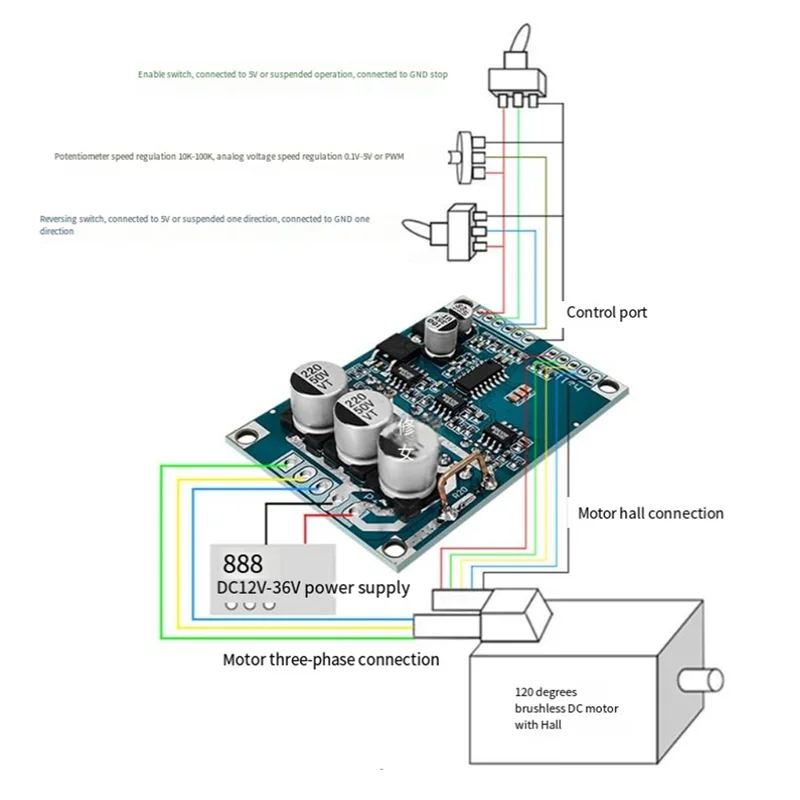

1.Los métodos de cableado de control de velocidad del motor: la velocidad del sistema de potenciómetro disponible también se puede conectar al control MCU, cuando el cable de control del potenciómetro, el pin central del potenciómetro está conectado al puerto de velocidad VR, el potenciómetro conectado a ambos extremos del voltaje del terminal de 5 V y GND más alto velocidad más rápido
2.Métodos de cableado del control de dirección del motor: puede cambiar el control y también se puede conectar al control MCU, a GND en una dirección, luego en una dirección 5V
3.Señal de velocidad del pulso: salida alta y baja. IC no puede comprender la información con la solicitud del cliente
Diferentes lotes pueden tener diferencias en la apariencia, el color y los caracteres impresos del producto, lo que no afectará el uso.
Color: como se muestra
Material: PCB
Contenido del paquete:
1 * módulo de placa controladora de accionamiento de motor sin escobillas
Solo el contenido del paquete anterior, otros productos no están incluidos.
Nota: Los reflejos de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente al real.El error de medición permitido es +/- 1-3 cm.
