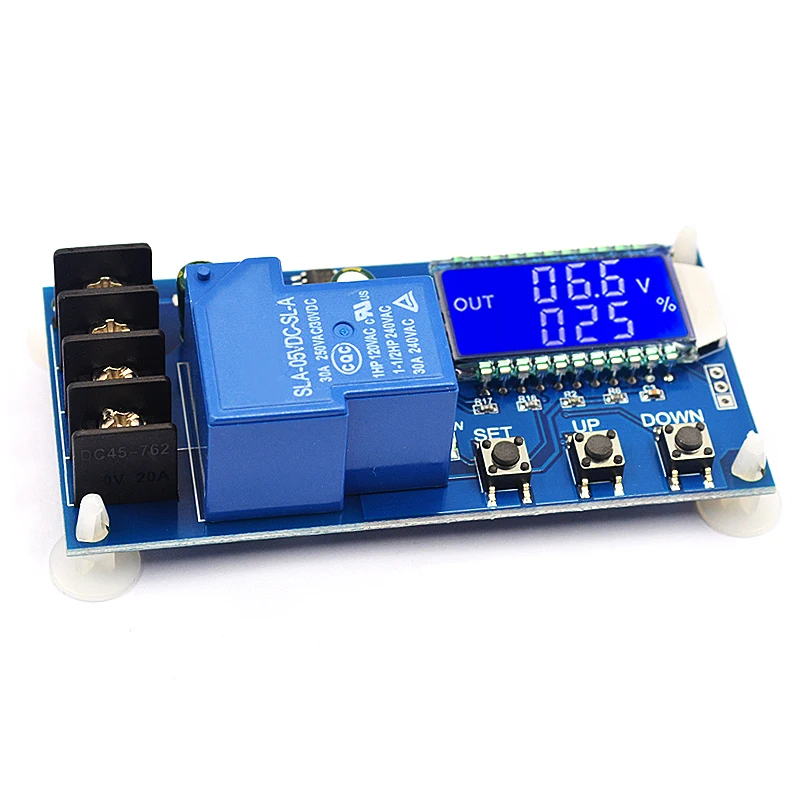

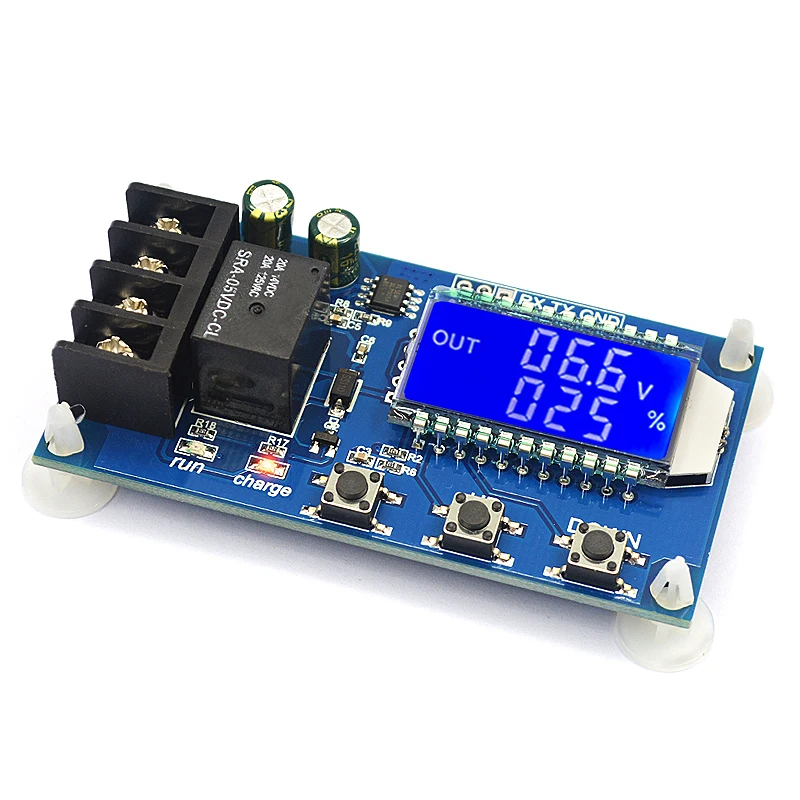

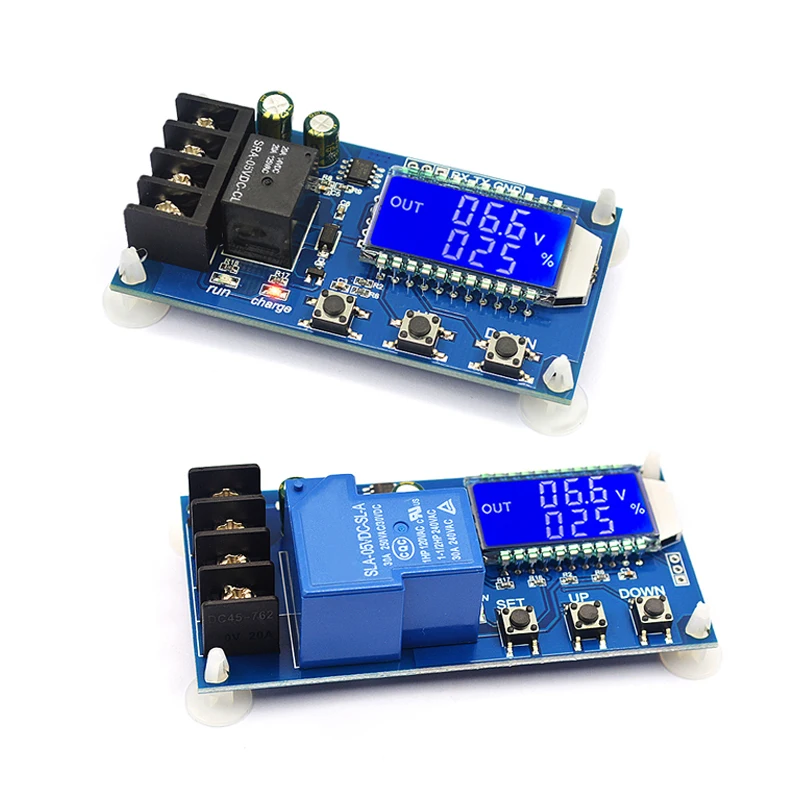

Módulo de Control de cargador de batería de plomo-ácido 10A 30A 6-60V, interruptor de Control de protección de sobrecarga Digital, indicador LED

Puntos destacados del módulo:

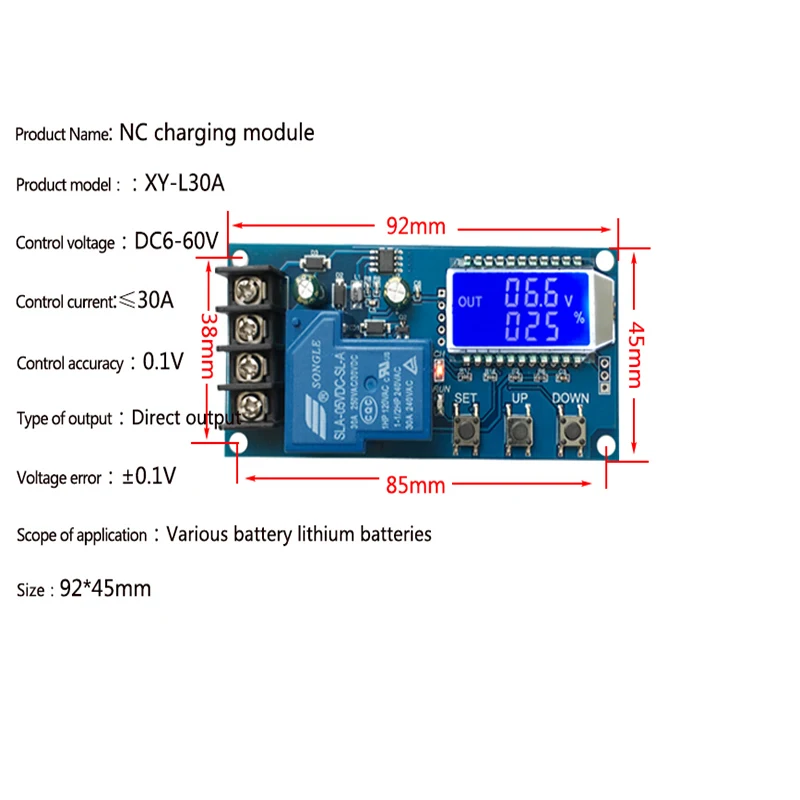

Admite batería de plomo-ácido y batería de acción, rango de voltaje: 6V ~ 60V;

Puede mostrar el voltaje, porcentaje de batería, tiempo de carga al mismo tiempo a través de LCD;

La función es muy potente, realiza el control automático de carga, el tiempo de carga de control, también puede configurar y cargar el parámetro correspondiente a través del puerto serie;

Descripción de la función:

1. Función DE CONTROL DE CARGA AUTOMÁTICA:

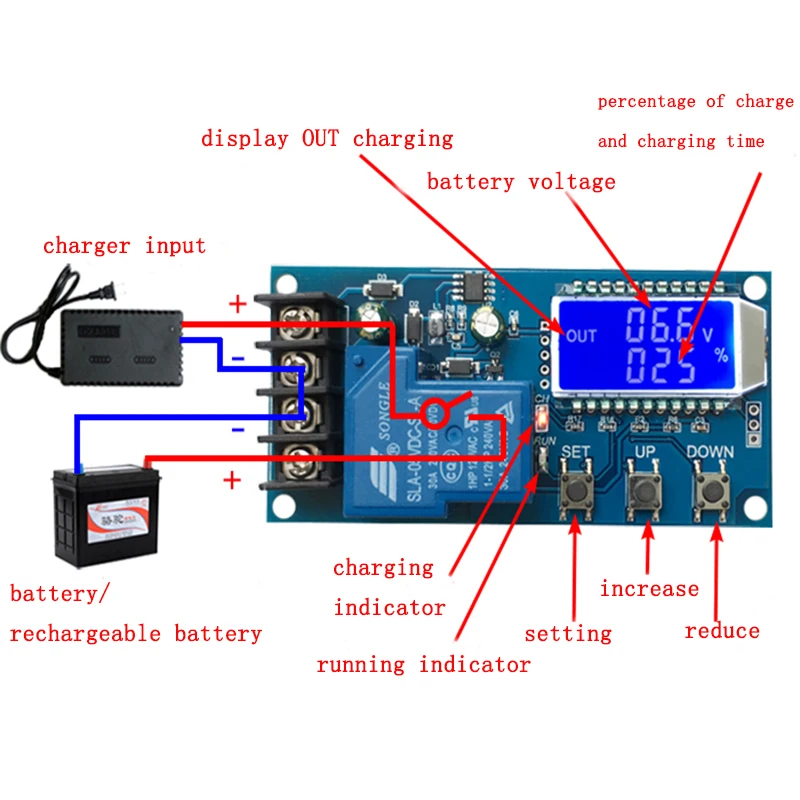

Al configurar el Volt-HI:'UP' volt-LI:'dn'; Cuando el voltaje de la batería está por debajo del volt-LI:'dn', el relé conduce, el cargador comienza a cargar la batería; cuando el voltaje de la batería es hasta Volt-HI:'UP', el relé se desconecta y la carga automática se completa una vez;

2. Función de control de tiempo de carga:

¿Cómo activar la función de control de tiempo?

Después de ingresar el conjunto de parámetros, establezca el parámetro OP en no cero, luego active la función de control de tiempo, El parámetro predeterminado OP es: -- H, el valor predeterminado no activa la función de control de tiempo;

Después de abrir la función de control de tiempo (OP es distinto de cero), cuando el voltaje de la batería es el voltio-LI'dn' más bajo, el cargador comenzó a cargar la batería, el sistema comenzó a sincronizar; durante la sincronización, el voltaje de la batería ≥ volt-HI'UP, desconexión del relé; si el tiempo OP se agota, El voltaje de la batería sigue siendo el voltio-LI'dn' más bajo, el relé mantiene la conducción, cierra automáticamente la función de control del tiempo de carga y parpadea el H:ER para recordarle al usuario, la Configuración del parámetro de tiempo no es razonable; Presione cualquier tecla para dejar de parpadear;.

Nota: Formato de hora: 00:59 (00 para horas, 59 para minutos) El es Tiempo máximo 99:59, que es 100 horas.

3. Carga de datos en serie y función de configuración de parámetros:

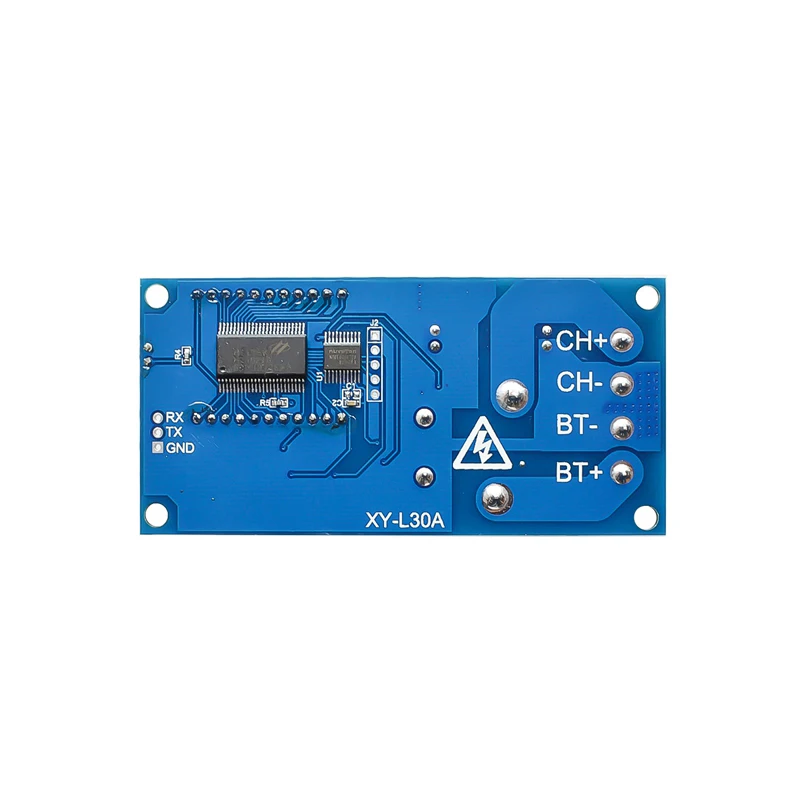

El sistema admite la carga de datos UART y la configuración de parámetros UART:115200,8,1

Función Cmd

En relés permiten abrir

Apagado Relés deshabilitar para abrir

Inicio Iniciar carga de datos

Detener carga de datos

Leer la configuración del Param

Dw10.0 Establecer voltios-LI:'dn'

Up20.0 Set Volt-HI:'UP'

XX: XX Ajuste el tiempo de carga OP 00:00 detener el tiempo de carga

Formato del mensaje de carga de datos:

Voltaje de la batería + Porcentaje de batería + tiempo de carga + ESTADO DE CARGA 12,0 V,020%,00:10,OP

Configuración de parámetros:

Mantenga pulsada la tecla SET para entrar en la interfaz de configuración;

Cambie los parámetros que desea establecer presionando brevemente SET;

Después de la selección de parámetros, se puede configurar con la tecla ARRIBA/ABAJO para apoyar la pulsación corta, pulsación larga (aumento o disminución rápida); establecer otros parámetros Para, repita el paso B, c);

Después de establecer todos los parámetros, mantén presionada la tecla SET para salir y guardar;

Descripción de la función clave:

En la interfaz de ejecución (interfaz principal):

Presione brevemente el botón SET para mostrar el conjunto actual de parámetros; presione brevemente el botón UP, alternar para mostrar el porcentaje de carga y el tiempo de carga;

Presione brevemente el botón ABAJO, seleccione Encender/Apagar la activación del relé, si el relé se puede cerrar, mostrará "apagado" como recordatorio;

Mantenga presionado el botón UP, cambie el estado de baja potencia

Encendido: sin funcionamiento en 10 minutos apagar la luz de fondo

Apagado: La retroiluminación siempre es brillante.

Mantenga presionado el botón SET, ingrese la configuración de los parámetros.

Cálculo del porcentaje de voltaje:

Porcentaje de voltaje=Voltaje de la batería/(volt-HI-volt-LI)

Caracteristicas adicionales, propiedades extra

A) de grabación del tiempo de carga Función: no se abre el control del tiempo de carga, el producto grabará un tiempo completo, cuando la Interfaz de visualización de tiempo de entrada, parpadea el tiempo de carga de la pantalla, Y luego salga de la interfaz de visualización de tiempo o siguiente carga para abrir (conducción de relé) cuando esté vacío;

B) Detección automática de parámetros: Cuando los parámetros estén configurados, salga, si volt-LI dn≥ volt-HI UP, el sistema mostrará "ERR" como recordatorio;

C) Detección de acceso a la batería: Este producto está conectado a la batería, si no está conectado a la batería, el sistema se mostrará en el enlace descendente "NbE" como recordatorio

Análisis de fallos comunes

P: ¿Cuánto es adecuado para el uso de nivel V? ¿A qué voltaje de V cabe este módulo?

R: Esta sección es adecuada para el mínimo de 6V, el rango de voltaje más alto de 60V, el nivel de gasto máximo de 48V, porque la batería de 48V está llena de electricidad en 60V, Y luego una fiebre alta, si su batería es superior a 48V, seleccione otra sección.

P: ¡La potencia de los aparatos eléctricos posteriores se rompió! ¿LED parpadeante?

R: Esto se debe a que su corriente de carga es demasiado grande o la capacidad de la batería es demasiado pequeña para hacer que la potencia alcance inmediatamente el límite de voltaje, el relé se desconecta, el voltaje y rápidamente hacia el voltaje más bajo, y comenzó a recargarse, ciclo, En este momento, solo desea reducir la línea de corriente de carga. Por lo general, la corriente de carga es la capacidad de la batería de 1 a 1,5, como la corriente de carga de la batería de 20AH generalmente alrededor de 2-3a. Tenga en cuenta que una gran carga de corriente hará que la fiebre de la batería se acelere, kits de batería e incluso explosiones.

P: ¿Qué modo de control? ¿Puedo ciclar la carga automáticamente? ¿Puedo usar la carga lateral? ¿Puedo limitar el flujo?

R: Este es el control de voltaje, por ejemplo, establezca el límite de voltaje de 12,0 V, voltaje de hasta 14,5 V, voltaje de carga a 14,5 V este valor en el apagado, voltaje hasta el relé de 12,0 V cerrado y comenzar a cargar, se puede llenar con el lado, el modo de control de voltaje solo para apagar y abrir, No puede limitar el flujo, ¡la corriente de carga depende completamente de su cargador!

¿P: La entrada 12V puede o no cargar la batería de 24V, o ingresar 48V puede dar carga de batería de 12V?

R: Este es un controlador de voltaje simple, solo juega el papel de interruptor, no puede girar a la carga de la batería, por lo que desea dar qué carga de batería para estar listo qué tipo de cargador. ¡Es necesario!
