Descripción
Hecho de material de alta calidad, resistente, duradero y práctico de usar.
Ideal para reparar sobrecarga y bajo voltaje, protege la batería contra subtensión, protege la batería contra sobrecarga y protege el control de carga y prolonga la vida útil de la batería.
Cuando el voltaje de la batería sea insuficiente, desconecte la carga y conecte el cargador.Cuando el voltaje de la batería sea demasiado alto, desconecte el cargador y conecte la carga.
Parámetros ajustables y pantalla LCD, le muestran los parámetros claramente y son fáciles de usar.
Con un voltaje de control de 6-60 V, es adecuado para baterías, baterías de litio, etc.
Especificación:
Material: plástico

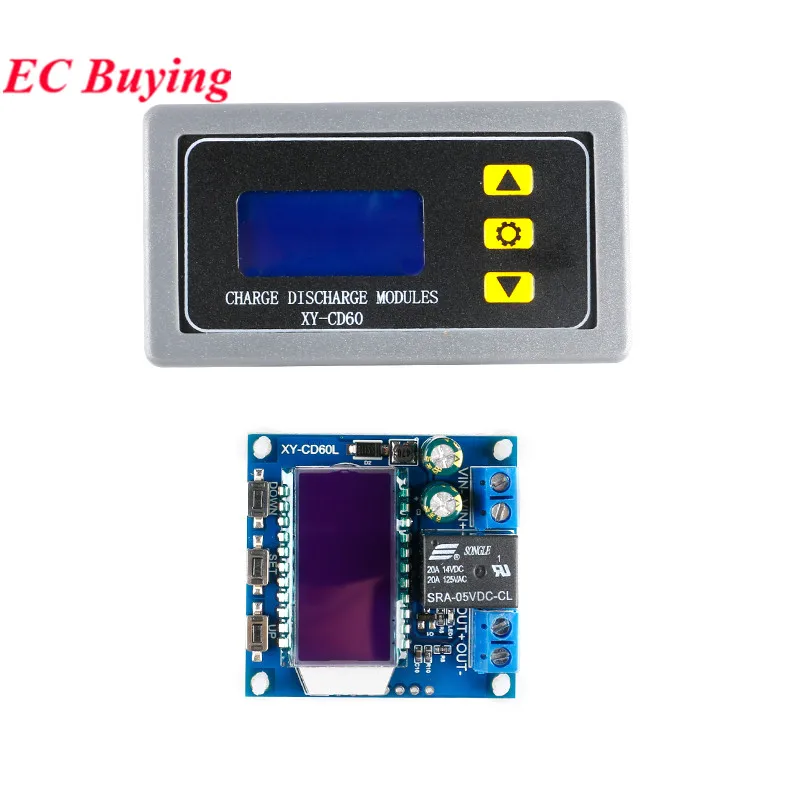

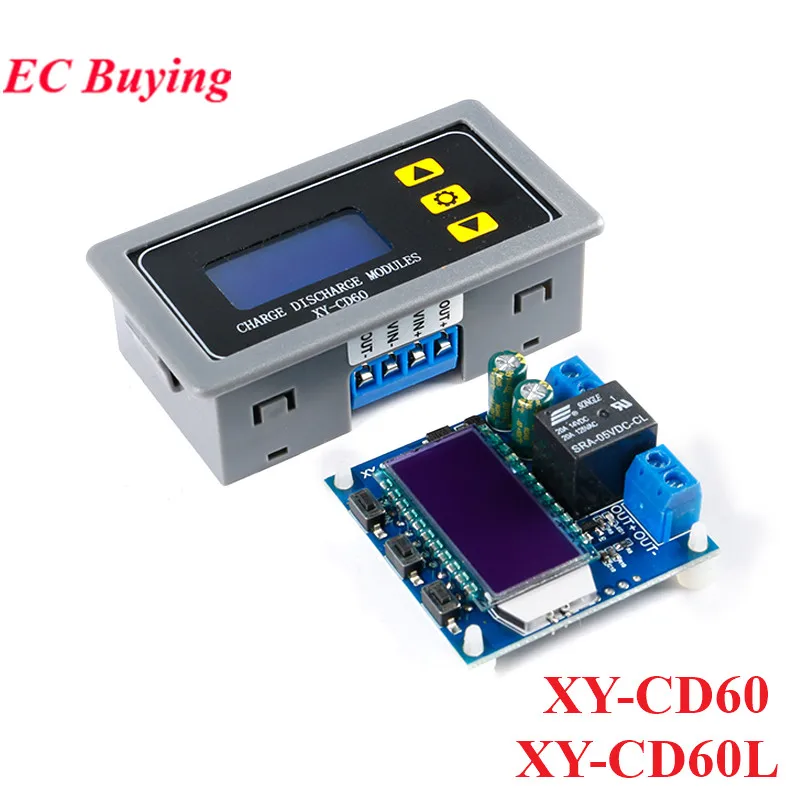

Modelo: XY-CD60

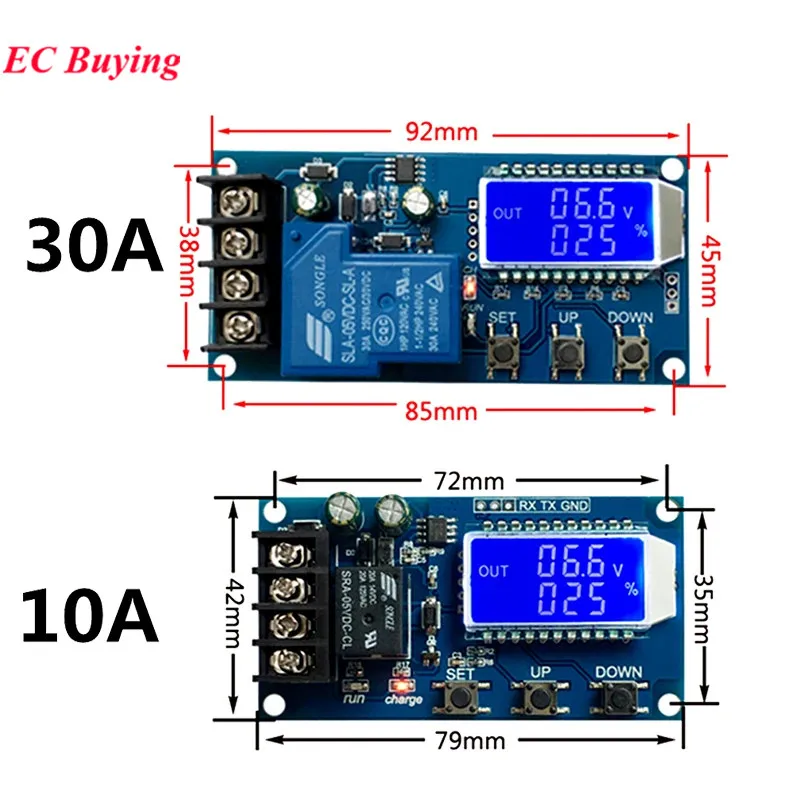

Tamaño: aprox.79 x 43 x 38 mm/3,11 x 1,69 x 1,50 pulgadas

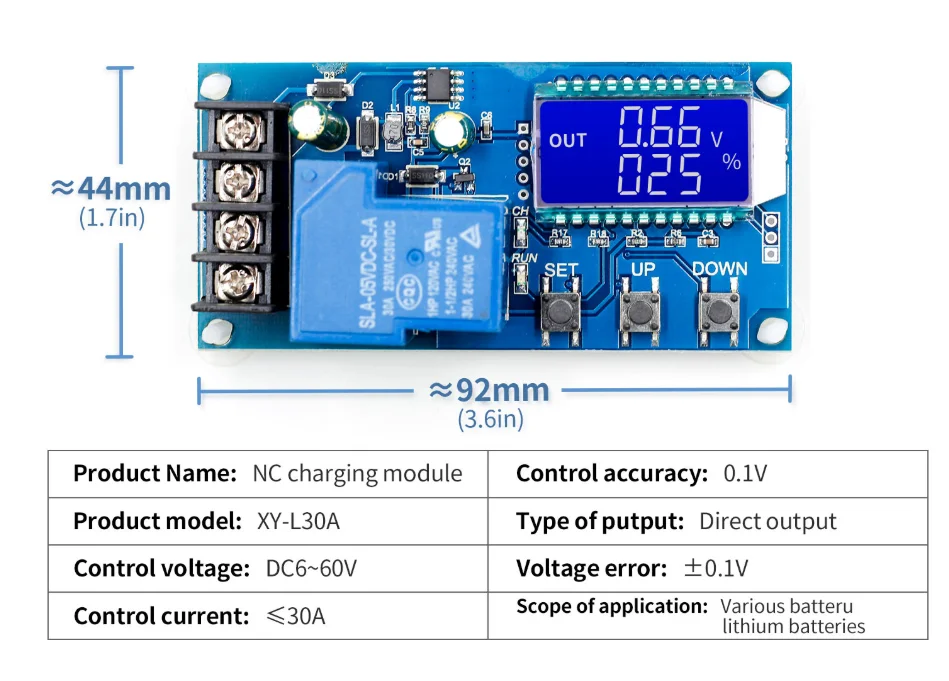

Voltaje de control: 6-60V
Modos: Modo de carga; Modo de descarga
Color: como muestra la imagen
Modo de carga IN:
Configurando el voltaje límite superior ARRIBA y el voltaje límite inferior dn;cuando el voltaje de la batería es menor o igual al voltaje límite inferior dn, el relé se enciende y el cargador comienza a cargar la batería;cuando el voltaje de la batería es mayor o igual al voltaje límite superior ARRIBA, el relé se desconecta para completar una carga automática;cuando el relé se enciende, IN parpadea, indicando que se está cargando.
Modo de descarga SALIDA:
Configurando el voltaje límite superior ARRIBA y el voltaje límite inferior dn;cuando el voltaje de la batería es mayor o igual al voltaje límite superior hacia arriba, el relé se enciende y comienza a descargarse;cuando el voltaje de la batería es menor o igual al voltaje límite inferior dn, el relé se apaga y completa una función de descarga automática;cuando el relé se enciende, la SALIDA parpadea, indicando que se está descargando.
Nota:
Este producto es un controlador de voltaje simple.Puede encender y apagar la salida mediante relé.Solo desempeña la función de conmutación y no puede cambiar el voltaje.
Instrucción funcional:
1.Cálculo del porcentaje de voltaje: voltaje de la batería/(voltaje superior-voltaje inferior)
2.Función clave:
ARRIBA: presione brevemente el % de visualización y la hora, presione prolongadamente 5 segundos para cambiar de modo; Modo de carga: IN, modo de descarga: OUT.
SET: Presione brevemente para verificar los parámetros actualmente configurados; Mantenga presionado para ingresar a la interfaz de configuración de parámetros, configure ARRIBA: límite superior de voltaje, dn: voltaje
límite inferior, OP: tiempo de encendido, dOP: tiempo de encendido diferido (0-999 segundos), FOP: tiempo de encendido forzado (0-10 segundos) en modo de descarga.
ABAJO: Apagar/encender activar el relé eléctrico (función de parada de emergencia) apagarse, pantalla LCD APAGADA, desconexión del relé: presione prolongadamente para configurar el estado de la pantalla LCD
retroiluminación, L-P: APAGADO brillo constante de la retroiluminación, ENCENDIDO: La retroiluminación se apaga automáticamente después de 5 a 10 minutos; después de apagar, presione
cualquier tecla para despertar.
3.Configuración de parámetros
a.Ingrese a la interfaz de configuración de parámetros presionando SET;
b.Después de ingresar a la interfaz de configuración de parámetros, cambie los parámetros de configuración presionando brevemente SET;
C. Después de elegir los parámetros, se puede configurar mediante la tecla ARRIBA/ABAJO, admitiendo pulsación corta o pulsación larga.
d. Si desea configurar otros parámetros, repita los pasos b y c;
mi. Después de configurar todos los parámetros, mantenga presionado SET para salir y guardar;
3.1 Función de control del tiempo de carga/descarga
1) Cuando el parámetro de tiempo OP no es cero, comience el control del tiempo de carga/descarga.
2) Cuando el relé enciende una carga/descarga, comienza la cuenta regresiva; cuando se completa, el relé se desconecta automáticamente para completar un
proceso de carga/descarga; Si se completa el tiempo, en el modo de carga, el voltaje de detección es menor que el voltaje límite inferior dn o en
En el modo de descarga, el voltaje de detección es mayor que el voltaje límite superior ARRIBA y la función de control del tiempo de carga se activa automáticamente
apagado y parpadea.Indicar H: ER recuerda a los usuarios que la configuración del parámetro de tiempo es irrazonable; presione cualquier tecla para detener el parpadeo;
3) Cuando el control del tiempo de carga/descarga no está activado, el producto registrará un tiempo completo.Al ingresar a la interfaz de visualización de la hora,
El parpadeo muestra el tiempo de carga, luego salendo de la interfaz de visualización de la hora o borrando la próxima vez que se enciende la carga (el relé se enciende).
3.2 Detección automática de parámetros:
Cuando los parámetros se establecen y salen, si el límite de voltaje inferior DN es mayor que el voltaje superior, el sistema parpadeará para mostrar "ERR" como recordatorio.
3.3 Función de encendido retardado (0-999 segundos):
Finalización de una carga/descarga, el intervalo entre reapertura;
3.4 Tiempo de inicio forzado de conducción de descarga (0-10S):
Después de satisfacer la condición de conducción del relé, se fuerza que el relé se enciende (0-10S) para detectar el voltaje de la batería nuevamente.Esta función tiene como objetivo principal la función de descarga.Algunas cargas de prueba bajarán instantáneamente el voltaje límite inferior en el momento de la conducción, lo que provocará la desconexión del relé y la falla del proceso de descarga normal.
Análisis de fallas comunes:
Pregunta 1: ¿Cuántos niveles de V son adecuados para su uso?¿Cuántos voltajes V se ajusta a este módulo?
Respuesta 1: Este modelo es adecuado para su uso en el rango mínimo de 6 V, voltaje máximo de 60 V y nivel máximo de gasto de 48 V, porque la batería de 48 V está llena de electricidad a aproximadamente 60 V y luego se quema a un nivel superior.Si su batería es superior a 48 V, elija otra.
P2: ¡El relé hace clic después del encendido!¿La luz parpadea?
R2: Esto se debe a que la corriente de carga es demasiado grande o la capacidad de la batería es demasiado pequeña.Una vez que la batería está encendida, llega inmediatamente al límite de voltaje superior.El relé está desconectado.Después de la desconexión, el voltaje cae rápidamente al límite de voltaje más bajo y comienza a cargar nuevamente.En este momento, es necesario reducir la corriente de carga.Por lo general, la corriente de carga es del 10% de la capacidad de la batería.De 1 a 1,5, la corriente de carga de las baterías de 20AH es generalmente de aproximadamente 2-3A.Tenga en cuenta que la carga de alta corriente puede provocar calentamiento de la batería, envejecimiento acelerado, abultamiento e incluso explosión.
P3: ¿Qué método de control?¿Se puede recargar automáticamente?¿Puedes llenarlo mientras lo usas?¿Podemos limitar la corriente?
A3: Este es el control de voltaje, como configurar el límite inferior de voltaje 12.0V, el límite superior de voltaje 14.5V, cuando el voltaje se carga a 14.5V, la alimentación se corta, el voltaje se reduce a 12.0V y el relé está cerrado para comenzar a cargar;mientras se carga, el modo de control de voltaje solo se puede encender y apagar, sin limitar la corriente, ¡la corriente de carga depende completamente de su cargador!
P4: ¿Puedo cargar una batería de 24 V con entrada de 12 V o puedo cargar una batería de 12 V con entrada de 48 V?
A4: Este es un controlador de voltaje simple.Sólo desempeña un papel de conmutación.No se puede cambiar el voltaje para cargar la batería.Entonces, ¿qué tipo de cargador debería prepararse para cargar la batería?¡Necesario!
Nota:
Permita un error de 0-1 cm debido a la medición manual.Por favor, asegúrese de que no le importe antes de ofertar.
Debido a la diferencia entre diferentes monitores, es posible que la imagen no refleje el color real del artículo.
Aspectos destacados del módulo:
Admite batería de plomo-ácido y batería de acción, rango de voltaje: 6 V ~ 60 V;
Puede mostrar voltaje, porcentaje de batería y tiempo de carga al mismo tiempo a través de la pantalla LCD;
La función es muy poderosa, realiza el control automático de carga, el tiempo de carga de control, también puede configurar y cargar el parámetro correspondiente a través del puerto serie;
Descripción de la función:
1.Función de control automático de carga:

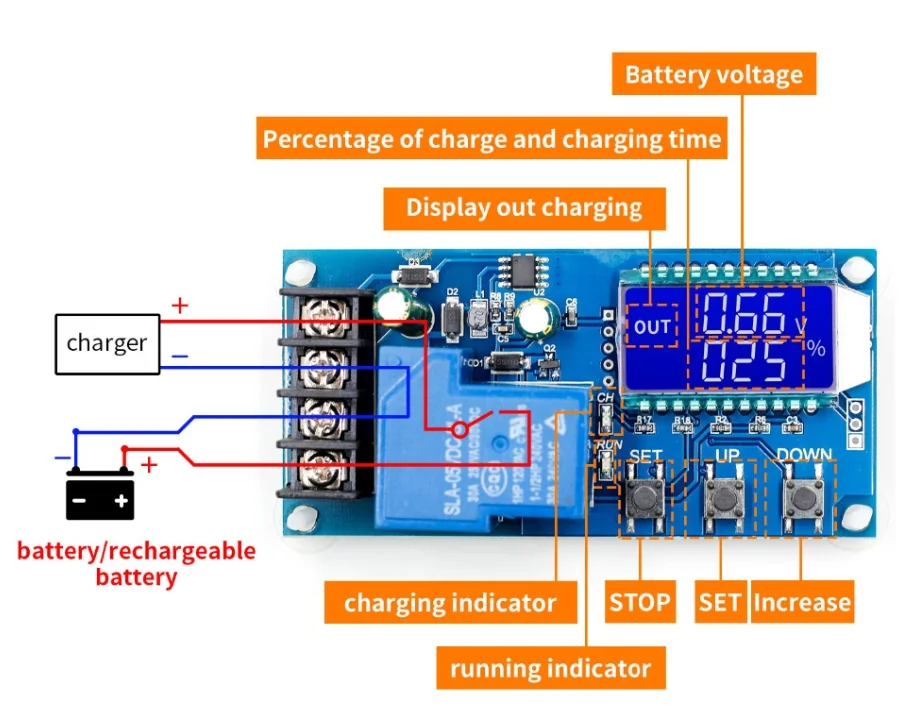

Configurando el voltímetro-HI:'UP' voltímetro-LI:'dn';Cuando el voltaje de la batería está por debajo del voltímetro-LI:'dn', el relé conduce, el cargador comienza a cargar la batería;cuando el voltaje de la batería es de hasta voltios-HI:'UP', el relé se detonecte y la carga automática se completa una vez;
2.Función de control del tiempo de carga:
¿Cómo activar la función de control de tiempo?
Después de ingresar al conjunto de parámetros, configure el parámetro operacional que no sea cero, luego active la función de control de tiempo, el parámetro predeterminado op es:--:--h, el valor predeterminado no activa la función de control de tiempo;
Después de la función de control de tiempo de apertura (OP no es cero), cuando el voltaje de la batería es el voltaje más bajo-LI'dn', el cargador comenzó a cargar la batería, el sistema comenzó a clonarse;Durante la sincronización, el voltaje de la batería ≥ voltios-HI'UP', se desconecta el relé;Si se acaba el tiempo OP, el voltaje de la batería sigue siendo el voltaje más bajo-LI'dn', el relé mantiene la conducción, cierra automáticamente la función de control del tiempo de carga y parpadea H:ER para recordarle al usuario, la configuración del parámetro de tiempo es irrazonable;Presione cualquier tecla para dejar de parpadear;
Nota: Formato de hora: 00:59 (00 por horas, 59 por minutos) El tiempo máximo es 99:59, que es 100 horas.
3.Función de carga de datos en serie y configuración de parámetros:
El sistema admite carga de datos UART y configuración de parámetros UART: 115200,8,1
Fundición Cmd
en relés permite abrir
apagado Los relés se pueden apagar para abrir
iniciar Iniciar carga de datos
detener detener la carga de datos
leer la configuración de parámetros
dw10.0 Establecer volt-LI:'dn'
up20.0 Establecer volt-HI:'UP'
xx:xx Establecer el tiempo de carga OP 00:00 tiempo de parada de carga
Formato de mensaje de carga de datos:
Voltaje de la batería + porcentaje de la batería + tiempo de carga + estado de carga 12,0 V, 020 %, 00: 10, OP
Configuración de parámetros:
Mantenga presionada la tecla SET para ingresar a la interfaz de configuración;
Cambie los parámetros que desea configurar presionando brevemente SET;
Después de la selección de los parámetros, se puede configurar con la tecla ARRIBA/ABAJO para admitir la pulsación corta, pulsación larga (aumento o disminución rápido); Para configurar otros parámetros, repita los pasos b, c);
Después de configurar todos los parámetros, mantenga presionada la tecla Set para salir y guardar;
La descripción de la función clave:
En la interfaz Run (interfaz principal):
Presione brevemente el botón SET para mostrar el conjunto actual de parámetros; Presione brevemente el botón ARRIBA, el porcentaje de carga de la pantalla de alternancia y el tiempo de carga;
Presione brevemente el botón ABAJO, seleccione Encendido/apagado de habilitar el relé, si el relé se puede cerrar, mostrará "apagado" como recordatorio;
Mantenga presionado el botón ARRIBA, cambie el estado de baja potencia
encendido: No se realiza ninguna operación en 10 minutos, apaga la luz de fondo
APAGADO: La luz de fondo siempre es brillante
Mantenga presionado el botón SET, ingrese la configuración de parámetros.
Cálculo del porcentaje de voltaje:
porcentaje de voltaje=voltaje de la batería/(volt-HI - volt-LI)
Características adicionales
a) Función de grabación del tiempo de carga: control del tiempo de carga sin abrir, el producto registrará un tiempo completo, cuando la interfaz de visualización del tiempo de entrada, el tiempo de carga de la pantalla parpadeante y luego la interfaz de visualización del tiempo de salida o la siguiente carga para abrir (conducción del relé) cuando esté vacío ;
b) Detección automática de parámetros: cuando se establecen los parámetros, salen, si volt-LI dn≥ volt-HI UP, el sistema parpadeará en la pantalla "ERR" como recordatorio;
c) Detección de acceso a la batería: este producto se conecta a la batería; si no se conecta a la batería, el sistema se mostrará en el enlace descendente "NbE" como recordatorio
Análisis de fallos comunes
P: ¿Cuánto es adecuado para el uso en nivel V?¿Cuánta voltaje v se ajusta a este módulo?
R: Esta sección es adecuada para el mínimo de 6 V, el rango de voltaje más alto de 60 V, el nivel máximo de salida de 48 V, porque la batería de 48 V está llena de electricidad de 60 V y luego una fiebre alta, si su batería es superior a 48 V, seleccione otra sección.
P: ¡La potencia de los aparatos eléctricos posteriores se rompieron!¿El LED parpadea?
R: Esto se debe a que la corriente de carga es demasiado grande o la capacidad de la batería es demasiado pequeña para hacer que una energía alcance inmediatamente el límite de voltaje, el relé se desconecta, se desconecta, se desconecta, el voltaje y baja rápidamente al voltaje más bajo, y comenzó a recargar, ciclo, en este momento desea reducir la línea única de corriente de carga. Por lo general, la corriente de carga es la capacidad de la batería de 1 a 1.5, como la corriente de carga de la batería de 20 AH generalmente alrededor de 2-3 A.Tenga en cuenta que una carga de corriente grande provocará el envejecimiento acelerado de la fiebre de la batería, los kits de batería e incluso explosiones.
P: ¿Qué modo de control?¿Puedo alternar la carga automáticamente?¿Puedo usar la carga lateral?¿Puedo limitar el flujo?
R: Este es el control de voltaje. Por ejemplo, establezca el límite de voltaje de 12.0V, voltaje hasta 14.5V, carga de voltaje a 14.5V este valor en el apagado, voltaje reducido al 12.El relé de 0 V se cierra y comienza a cargar, se puede llenar de lado, el modo de control de voltaje solo para apagar y abrir, no puede limitar el flujo, la corriente de carga depende completamente de su cargador.
P: La entrada de 12 V puede cargar o no una batería de 24 V, o ingresar a 48 V puede cargar la batería de 12 V?
R: Este es un controlador de voltaje simple, solo desempeña el papel de interruptor, no puede oscilar a la carga de la batería, por lo que desea darle qué carga de la batería estará lista qué tipo de cargador. ¡Es necesario!
