Descripción
1.Cualquier batería, incluidas las de litio, se puede utilizar con un voltaje de 6-60 V;
2.Pantalla LCD, con visibilidad clara del voltaje de la batería, porcentaje de carga y tiempo de carga;
3.La función es muy potente, puede controlar automáticamente la carga, controlar el tiempo de carga y configurar y cargar los parámetros correspondientes a través del puerto serie;
Al configurar el voltaje límite superior ARRIBA y el voltaje límite inferior dn, cuando el voltaje de la batería es ≤ el voltaje límite inferior dn, el relé conduce y el cargador comienza a cargar la batería;Cuando el voltaje de la batería es mayor o igual al voltaje límite superior ARRIBA, el relé se desconectará y completará un proceso de carga automático;
¿Cómo activar la función de control de tiempo?
Después de ingresar la configuración de parámetros, si el parámetro OP no está configurado en 0, se habilitará la función de control de tiempo.El parámetro predeterminado para OP es: --: -- h, y la función de control de tiempo no se habilitará de forma predeterminada;
Después de habilitar la función de control de tiempo (OP no es 0), cuando el voltaje de la batería es menor que el voltaje límite inferior, el cargador comienza a cargar la batería y el sistema comienza a cronometrar;Durante el período de temporización, si el voltaje de la batería es mayor o igual al voltaje límite superior ARRIBA, el relé se desconectará;Si el voltaje de la batería es menor que el voltaje límite superior, pero el tiempo de carga OP ha expirado, el relé se desconectará;Si se acabe el tiempo OP y el voltaje de la batería aún está por debajo del voltaje límite inferior dn, el relé permanecerá conductor, apagará automáticamente la función de control del tiempo de carga y parpadeará para mostrar H: ER para recordarle al usuario que la configuración del parámetro de tiempo es irrazonable;Presione cualquier tecla para dejar de parpadear;
Nota: Formato de hora: 00:59 (00 representa horas, 59 representa minutos) El largo tiempo es 99:59, que es 100 horas.

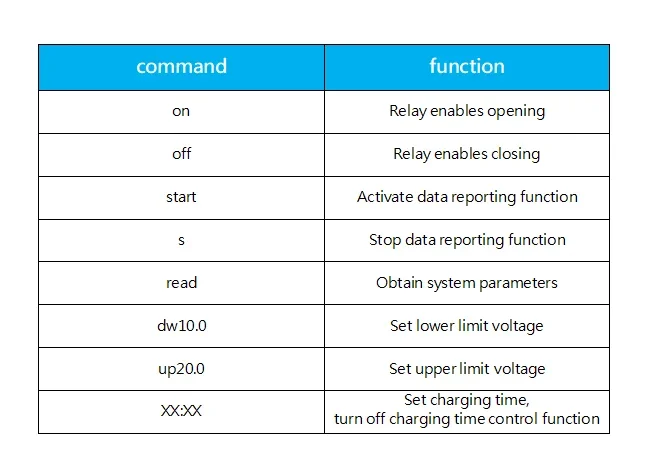

3.Función de carga de datos del puerto serie y configuración de parámetros:
El sistema admite carga de datos UART y función de configuración de parámetros (nivel TTL);
UART:1152008,1
Formato de mensaje de carga de datos:
Voltaje de la batería+porcentaje de la batería+tiempo de carga+estado de carga
2、 Configuración de parámetros
a) Mantenga presionado el botón SET para ingresar a la interfaz de configuración de parámetros y la pantalla LCD mostrará SET;
b) Después de ingresar a la interfaz de configuración de parámetros, presione brevemente la tecla SET para cambiar los parámetros establecidos;
c) Después de seleccionar los parámetros, se pueden configurar a través de las teclas ARRIBA/ABAJO, admitiendo pulsaciones cortas y largas (aumento o disminución rápido);
d) Si desea configurar otros parámetros, repita los pasos b) y c);
e) Una vez completadas todas las configuraciones de parámetros, mantenga presionada la tecla SET para salir y guardar;
3. Descripción de la función clave
En la interfaz operativa (interfaz principal),
Presione brevemente el botón SET para mostrar los parámetros establecidos actualmente;
Presione brevemente el botón ARRIBA para cambiar entre mostrar el porcentaje de carga y el tiempo de carga;
Presione brevemente el botón ABAJO para seleccionar activar/desactivar el relé.Si el relé habilitado está apagado, se mostrará 'OFF' como recordatorio y el relé se desconectará;
Mantenga presionado el botón ARRIBA para configurar el estado de la retroiluminación de la pantalla LCD (L-P), APAGADO: la retroiluminación permanece encendida, encendida: la retroiluminación se apaga automáticamente después de 5 a 10 minutos;
Mantenga presionado el botón SET para ingresar la configuración de parámetros.
4. Cálculo del porcentaje de voltaje: voltaje de la batería dividido por (voltaje límite superior - voltaje límite inferior).
5 、 Características adicionales
a) Función de grabación del tiempo de carga: cuando el control del tiempo de carga no está activado, el producto registrará el tiempo completo una vez.Al ingresar a la interfaz de visualización de la hora, el tiempo de carga parpadeará; Claro al salir de la interfaz de visualización de la hora nuevamente o cuando se activa la siguiente carga (conducción de relé);
b) Detección automática de parámetros: después de configurar los parámetros y salir, si el límite de voltaje inferior es mayor o igual al límite de voltaje superior, el sistema parpadeará y mostrará "ERR" como recordatorio;
c) Detección de conexión de batería: Este producto está conectado a la batería.Si la batería no está conectada, el sistema mostrará "nbE" en la corriente descendente como recordatorio;
6. Análisis de fallas comunes
P: ¿Cuántos niveles de V son adecuados para su uso?¿Para cuántos voltios es adecuado este módulo?
Respuesta: Este modelo es adecuado para su uso en el rango de voltaje de 6V y 60V, con un alto nivel de gasto de 48V.Debido a que la batería de 48 V está completamente cargada a alrededor de 60 V, se quemará si es superior a 48 V.Si su batería es superior a 48 V, elija otro modelo.
P: ¡El relé emite un sonido llamativo después de encenderlo!¿La luz indicadora parpadea?
Respuesta: Esto se debe a que la corriente de carga es demasiado alta o la capacidad de la batería es demasiado pequeña, lo que hace que alcance inmediatamente el límite de voltaje superior cuando se enciende.El relé se desconecta y, después de la desconexión, el voltaje cae rápidamente al límite de voltaje más bajo y comienza a cargarse nuevamente, repitiendo el ciclo.En este momento, es necesario reducir la corriente de carga, que suele ser de 1 a 1,5 veces la capacidad de la batería.Por ejemplo, ¡la corriente de carga de una batería de 20AH es generalmente de alrededor de 2-3A!¡Atención, la carga de alta corriente puede hacer que la batería se caliente, acelere el envejecimiento, se hinche e incluso explote!
Pregunta: ¿Qué método de control?¿Puede realizar un ciclo de carga automáticamente?¿Puedo cargar mientras lo usa?¿Puede el flujo ser limitado?
Respuesta: Este es el control de voltaje, por ejemplo, que establece un límite de voltaje más bajo de 12,0 V y un límite de voltaje superior de 14,5 V.Cuando el voltaje alcanza 14.5V, se cortará la alimentación y cuando el voltaje caiga a 12.0V, el relé se cerrará y comenzará a cargarse nuevamente;Puede cargar mientras lo usa, y el modo de control de voltaje solo funciona como apagado y encendido, sin limitar la corriente.¡La corriente de carga depende completamente de tu cargador!
P: ¿Puede una entrada de 12 V cargar una batería de 24 V o una entrada de 48 V cargar una batería de 12 V?
Respuesta: Este es un controlador de voltaje simple que solo funciona como un interruptor y no puede transformar voltaje para cargar la batería.¡Por lo tanto, debes preparar un cargador para el tipo de batería que deseas cargar!¡Necesario!
12,0 V,020%,00:10,OP
