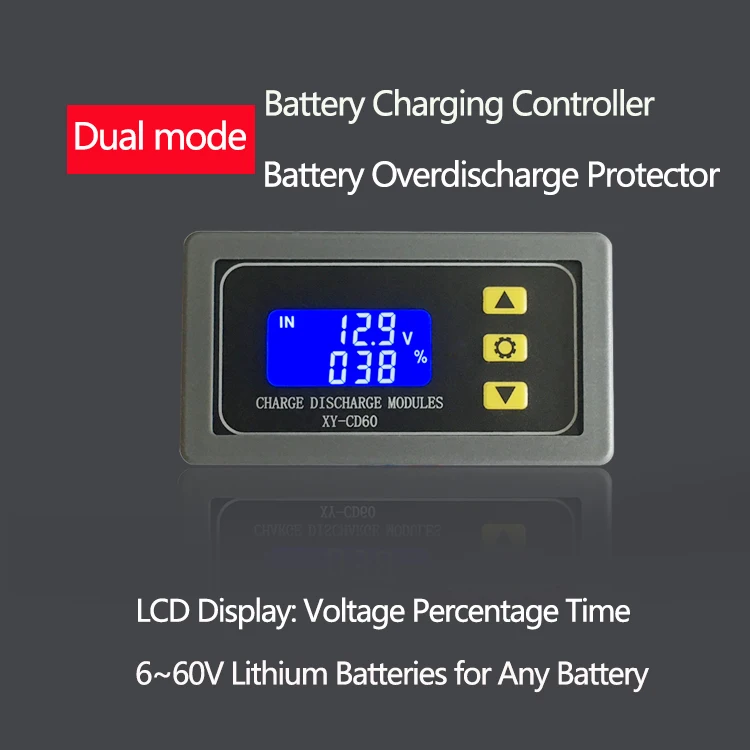

Descripción

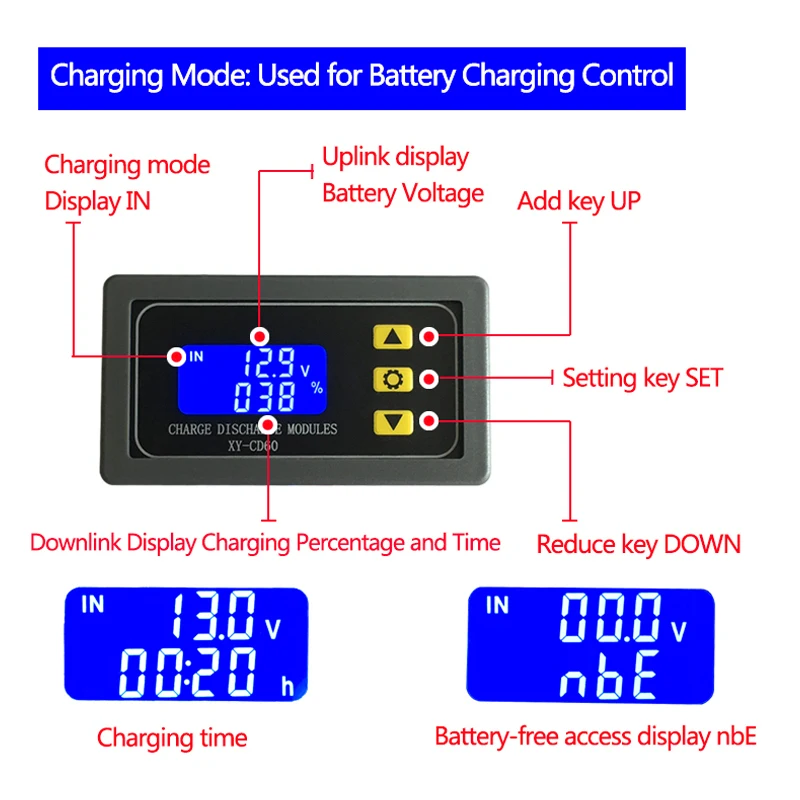

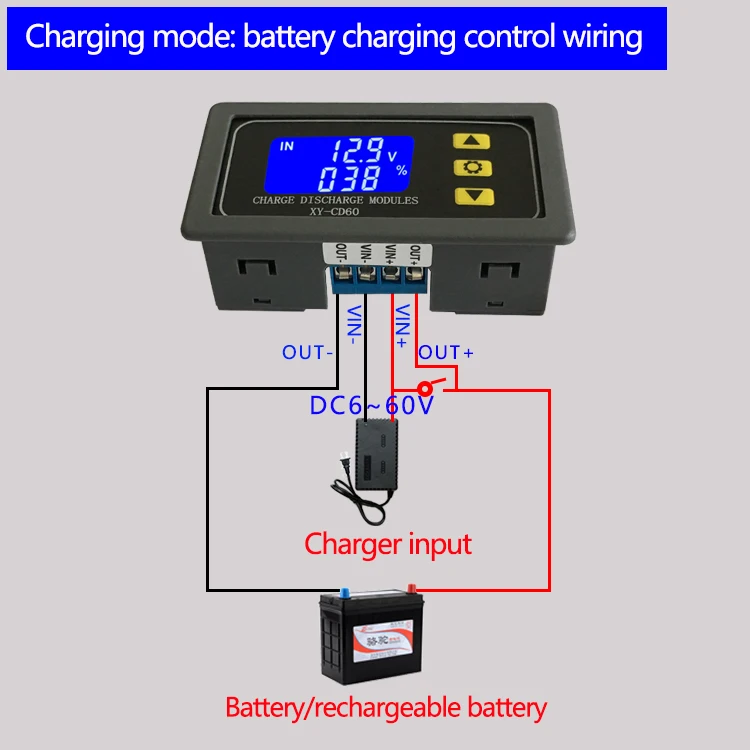

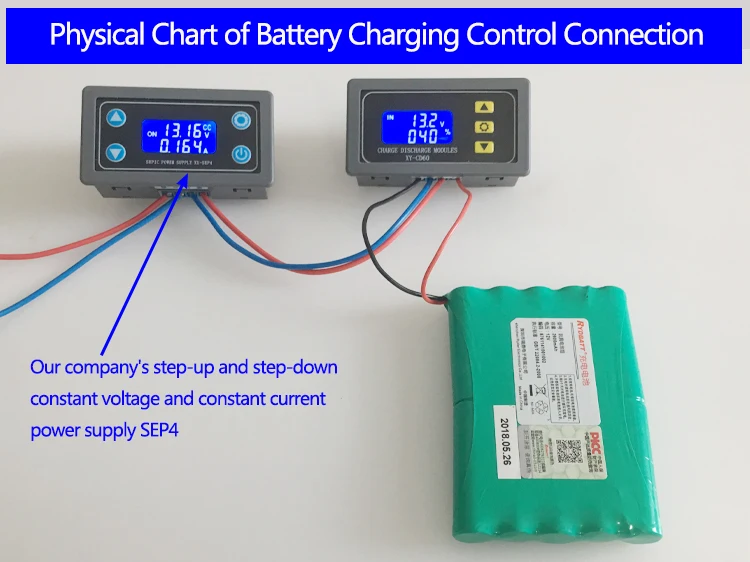

Modo de carga IN
Al configurar el voltaje límite superior y el voltaje límite inferior DN; cuando el voltaje de la batería es menor o igual que el voltaje límite inferior DN, el relé se enciende y el cargador comienza a cargar la batería; cuando el voltaje de la batería es mayor o igual al voltaje límite superior UP, El relé se desconecta para completar una carga automática; cuando el relé se enciende, La ENTRADA parpadea, lo que indica que se está cargando.

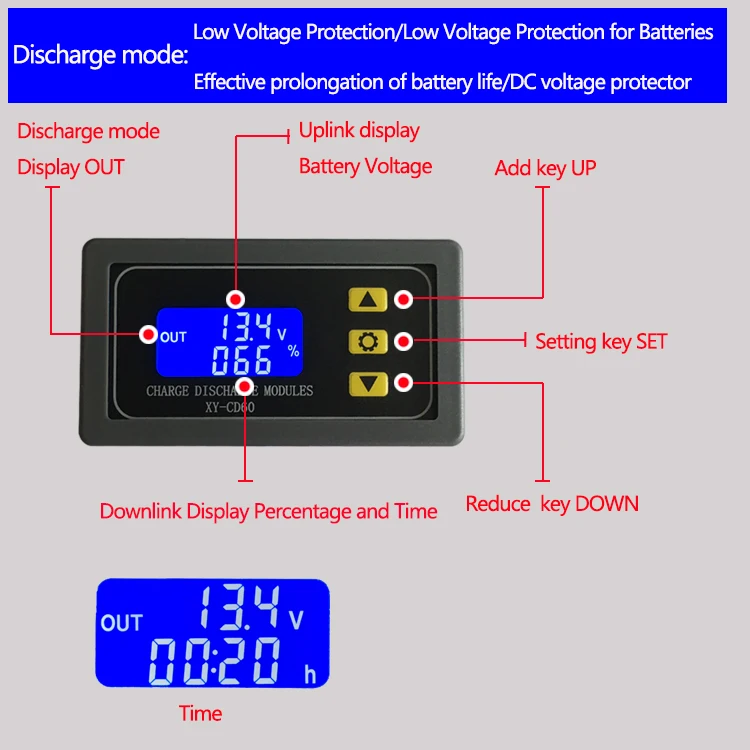

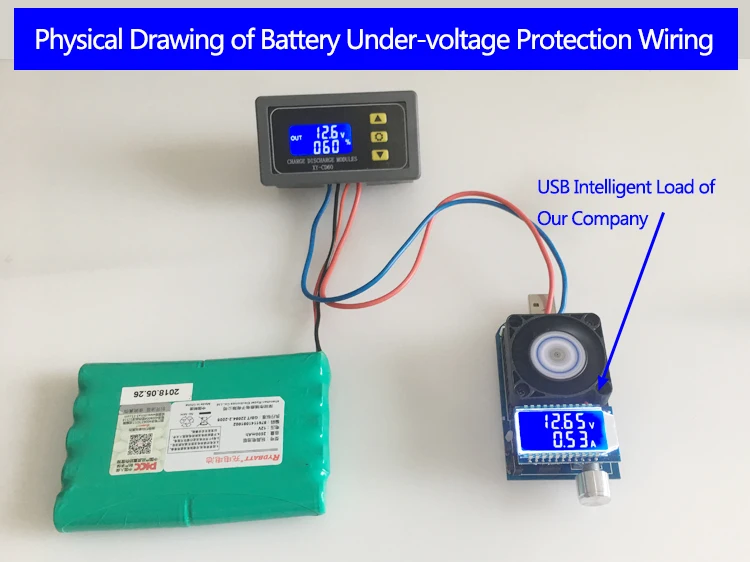

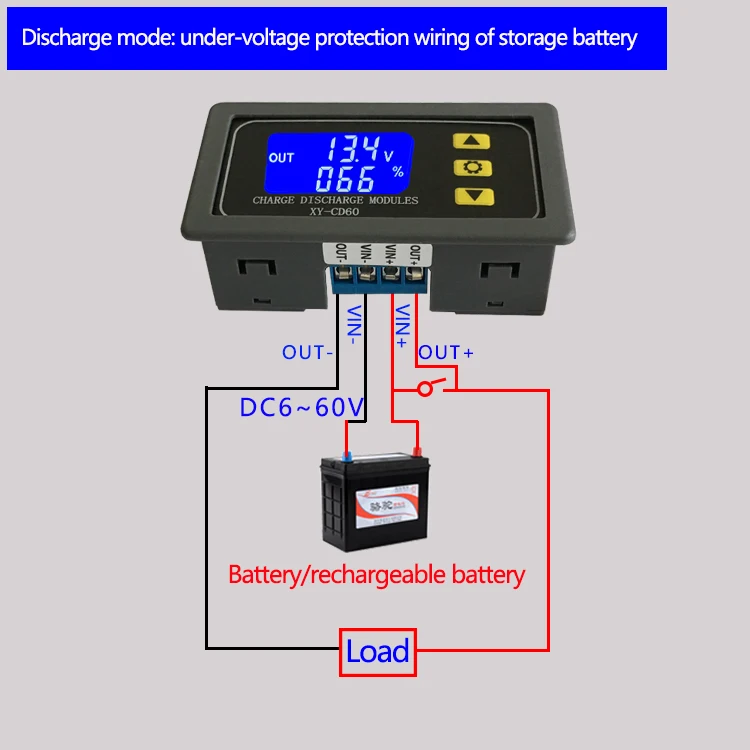

Modo de descarga OUT
Al configurar el voltaje límite superior y el voltaje límite inferior DN; cuando el voltaje de la batería es mayor o igual que el voltaje límite superior, el relé se enciende y comienza a descargar; cuando el voltaje de la batería es menor o igual que el voltaje límite inferior DN, El relé se apaga y completa una función de descarga automática; cuando el relé se enciende, La SALIDA parpadea, lo que indica que se está descargando.
Nota: Este producto es un controlador de voltaje simple. Puede encender y apagar la salida por relé. Solo desempeña el papel de conmutación y no puede cambiar el voltaje.
Descripción funcional:
1. Cálculo del porcentaje de voltaje:
Voltaje de la batería/(voltaje superior-voltaje inferior)

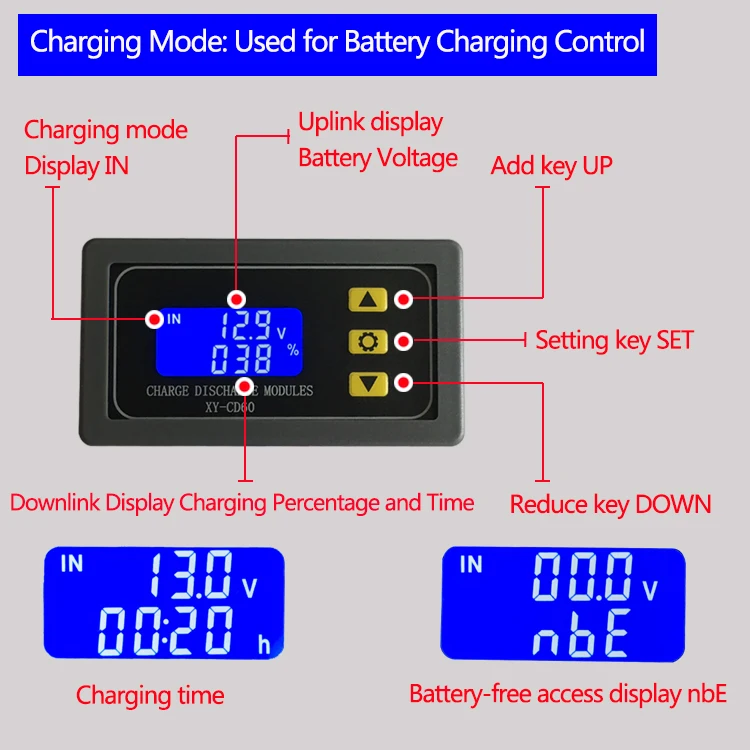

2. Función clave:
Presione brevemente el botón ARRIBA, cambie la pantalla % y la hora, presione prolongadamente 5 segundos para cambiar el modo, modo de carga: IN, modo de descarga: OUT
Tecla SET: haga clic brevemente para ver los parámetros establecidos actualmente;

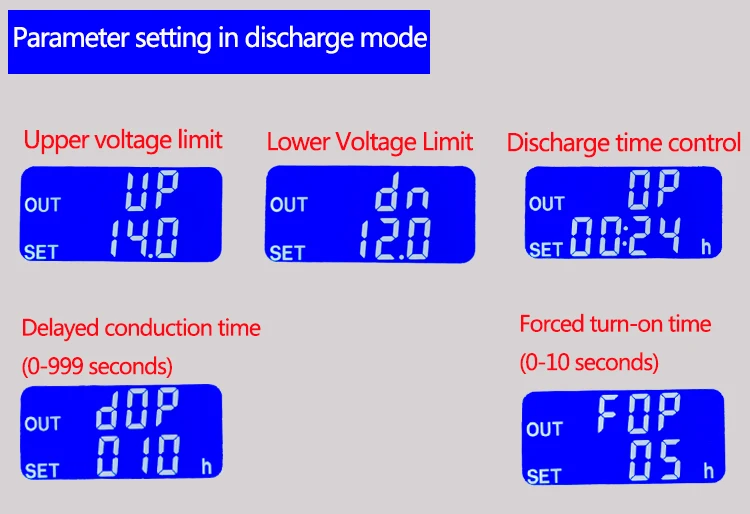

Mantenga presionado el botón SET para ingresar a la interfaz de configuración de parámetros, configuración: Límite superior de voltaje, DN: límite inferior de voltaje, OP: tiempo de encendido, dOP: tiempo de encendido retardado (0-999 segundos), FOP: tiempo de encendido forzado (0-10 segundos) en modo de descarga.
Pulsación breve en el botón de abajo, apagado/encendido del relé (función de parada de emergencia), pantalla LCD apagada, desconexión de relé.
Mantenga presionado el botón ABAJO para configurar el estado de la luz de fondo de la pantalla LCD en el brillo constante: apagado, encendido: la luz de fondo se apaga automáticamente después de 5-10 minutos; después de la extinción, cualquier tecla se activa.
3. Configuración de parámetros:
A) Ingrese a la interfaz de configuración de parámetros presionando la tecla SET durante mucho tiempo;
B) Después de ingresar a la interfaz de configuración de parámetros, cambie los parámetros de configuración presionando la tecla SET.
C) Después de elegir los parámetros, se puede configurar con la tecla ARRIBA/ABAJO para admitir una pulsación corta y larga.
D) Para establecer otros parámetros, repita los pasos B y C;
E) Después de establecer todos los parámetros, presione la tecla SET durante mucho tiempo, salga y guarde;
Función de control de tiempo de carga/descarga 3,1
Cuando el parámetro de tiempo OP es distinto de cero, inicie el control de tiempo de carga/descarga.
Cuando el relé enciende una carga/descarga, comienza la cuenta regresiva; cuando se completa el tiempo, el relé se desconecta automáticamente para completar un proceso de carga/descarga; si se completa el tiempo, en el modo de carga, el voltaje de detección es menor que el voltaje límite inferior DN o en el modo de descarga, El voltaje de detección es superior al voltaje límite superior UP, y la función de control del tiempo de carga se apaga automáticamente y parpadea. Indicar H: ER recuerda a los usuarios que la configuración del parámetro de tiempo no es razonable; Presione cualquier tecla para detener el parpadeo;
Cuando el control de tiempo de carga/descarga no esté activado, el producto registrará un tiempo completo. Al ingresar a la interfaz de visualización de tiempo, el parpadeo muestra el tiempo de carga, luego sale de la interfaz de visualización de tiempo o se borra la próxima vez que se enciende la carga (El relé está encendido).
3,2 Detección automática de parámetros:
Cuando los parámetros se configuran y salen, si el límite de voltaje inferior DN es mayor que el voltaje superior, el sistema parpadeará para mostrar "ERR" como recordatorio.
Función de encendido retardado 3,3 (0-999 segundos): finalización de una carga/descarga, el intervalo entre la reapertura;
Tiempo de inicio forzado de conducción de descarga 3,4 (0-10S): después de satisfacer la condición de conducción del relé, el relé se ve obligado a encenderse (0-10S) para detectar el voltaje de la batería nuevamente. Esta función está dirigida principalmente a la función de descarga. Algunas cargas de prueba bajarán el voltaje del límite inferior instantáneamente en el momento de la conducción, lo que conducirá a la desconexión del relé y al fallo del proceso de descarga normal.
Análisis de fallas comunes
P: ¿Cuántos niveles V son adecuados para su uso? ¿A cuántos V de voltaje cabe este módulo?
Respuesta: Este modelo es adecuado para su uso en el rango de mínimo 6V, voltaje máximo 60V y nivel máximo de gasto 48V, porque la batería de 48V está llena de electricidad a aproximadamente 60V, y luego quema a un nivel superior. Si su batería es superior a 48V, elija otra.
Pregunta: ¡El relé hace clic después del encendido! ¿La luz parpadea?
Respuesta: Esto se debe a que su corriente de carga es demasiado grande o la capacidad de la batería es demasiado pequeña. Una vez que la batería está encendida, alcanza inmediatamente el límite de voltaje superior. El relé está desconectado. Después de la desconexión, el voltaje cae rápidamente al límite de voltaje inferior y comienza a cargar nuevamente. En este momento, debe reducir la corriente de carga. Por lo general, la corriente de carga es el 10% de la capacidad de la batería. De 1 a 1,5, la corriente de carga de las baterías de 20AH es generalmente de aproximadamente 2-3A. ¡Tenga en cuenta que la carga de alta corriente puede causar calentamiento de la batería, envejecimiento acelerado, abultamiento e incluso explosión!
Pregunta: ¿Qué método de control? ¿Se puede recargar automáticamente? ¿Puede llenarlo mientras lo usa? ¿Podemos limitar la corriente?
Respuesta: Este es el control de voltaje, como establecer el límite inferior de voltaje 12,0 V, el límite superior de voltaje 14,5 V, cuando el voltaje se carga a 14,5 V, se corta la energía, el voltaje se reduce a 12,0 V y el relé se cierra para comenzar a cargar; mientras se carga, El modo de control de voltaje solo se puede encender y apagar, no limitar la corriente, ¡la corriente de carga depende completamente de su cargador!
Pregunta: ¿Puedo cargar una batería de 24V con entrada de 12V, o puedo cargar una batería de 12V con entrada de 48V?
Respuesta: Este es un controlador de voltaje simple. Solo juega un papel de cambio. No puede cambiar el voltaje para cargar la batería. Entonces, ¿qué tipo de cargador debe preparar para cargar la batería? ¡Necesario!
