Módulo de Control de carga de batería de almacenamiento DC 6-60v 30A, placa de protección, interruptor de tiempo del cargador, pantalla LCD XY-L30A

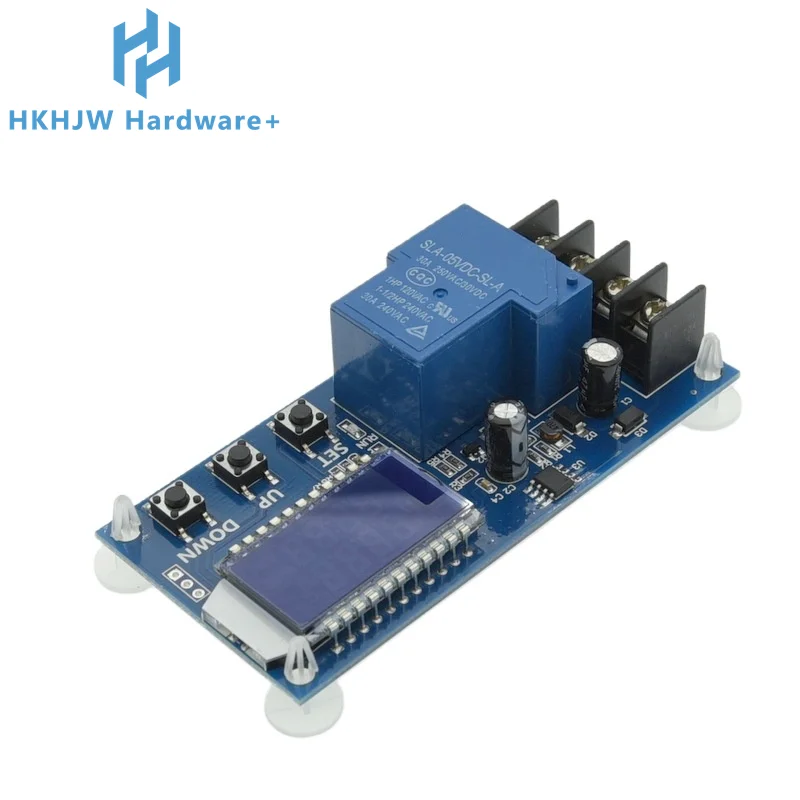

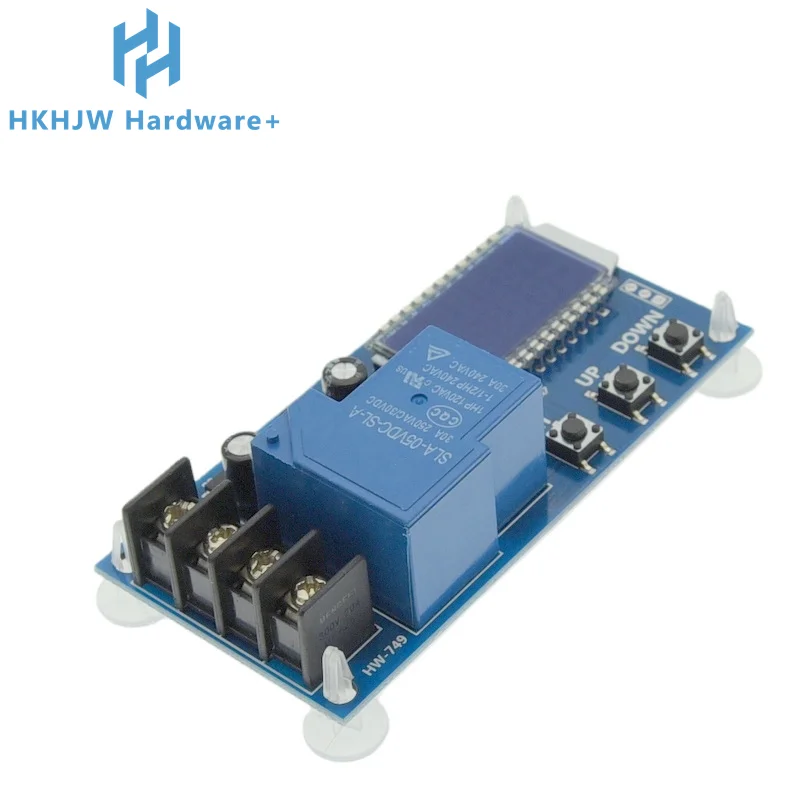

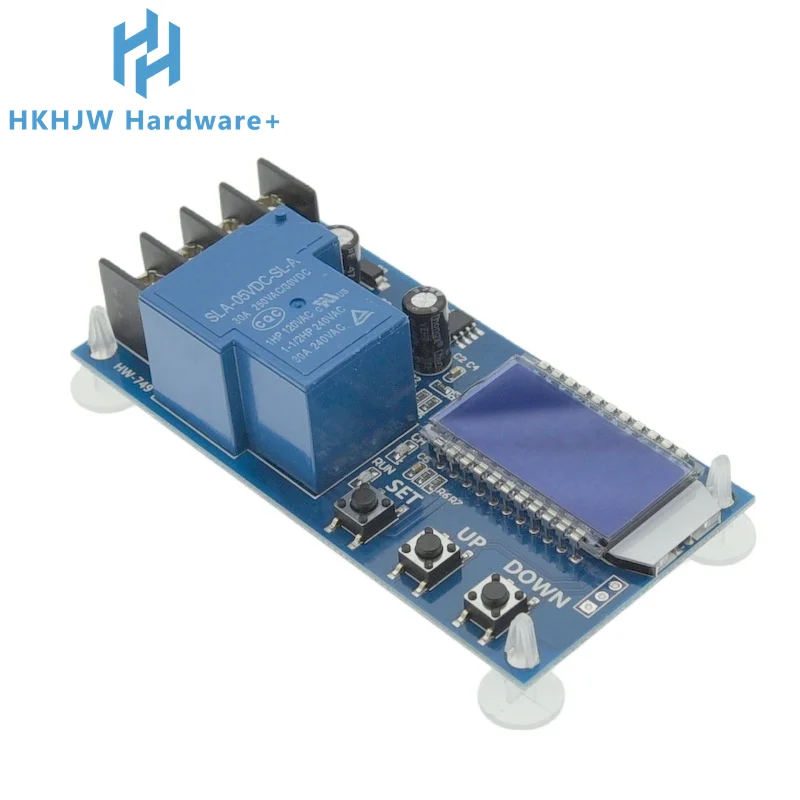

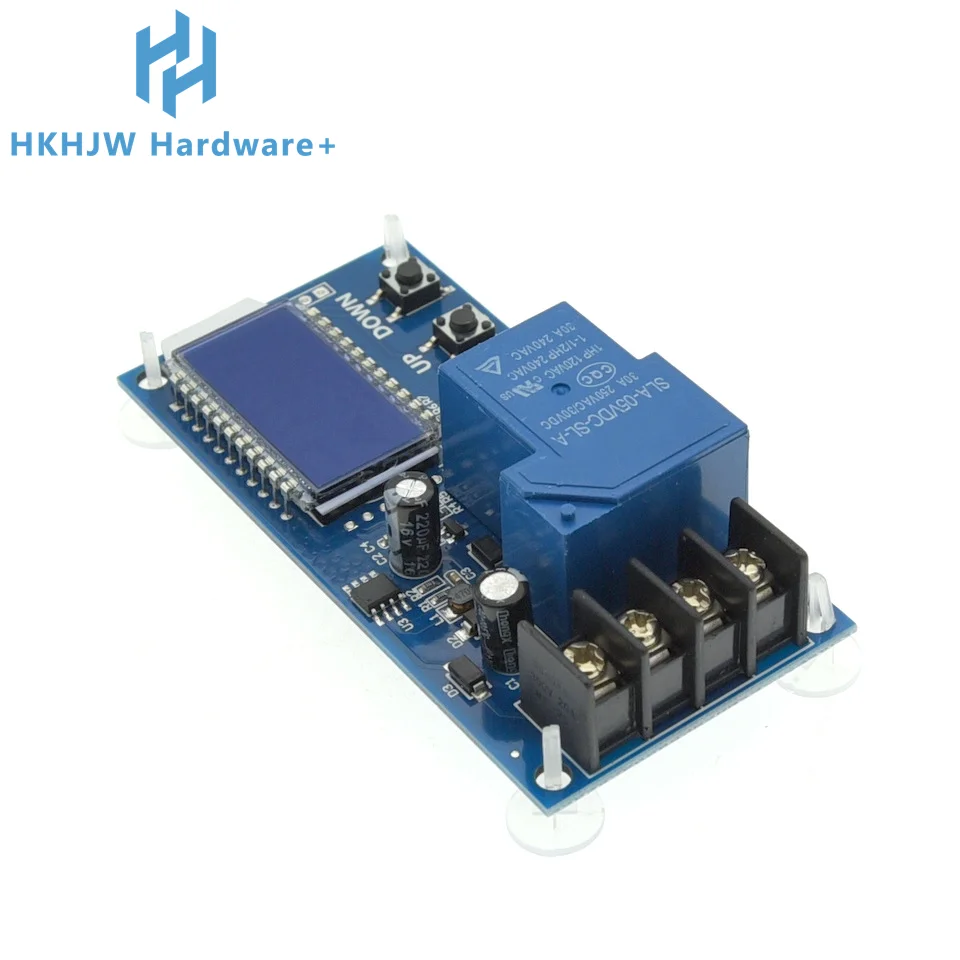

Módulo de control de carga de batería XY-L30A

Interruptor digital de protección contra sobrecarga de apagado completo 6-60V

Aspectos destacados del módulo:

1.Se pueden utilizar baterías de litio de 6-60 V;
2.Pantalla LCD, voltaje de la batería, porcentaje de carga y tiempo de carga de un vistazo;
3.La función es muy poderosa, puede controlar automáticamente la carga, controlar el tiempo de carga, configurar y cargar los parámetros correspondientes a través del puerto serie;

1.Función de control automático de carga:
Configurando el voltaje límite superior ARRIBA y el voltaje límite inferior dn;cuando el voltaje de la batería ≤ el voltaje límite inferior dn, el relé se enciende y el cargador comienza a cargar la batería;cuando el voltaje de la batería ≥ el voltaje límite superior ARRIBA, el relé se apaga para completar una carga automática;

2.Función de control del tiempo de carga:

¿Cómo activar la función de control de tiempo?
Después de ingresar la configuración de parámetros, si el parámetro de configuración OP no es 0, la función de control de tiempo está activada.Los parámetros predeterminados de OP son:-: --h, la función de control de tiempo no está activada de forma predeterminada;

Después de activar la función de control de tiempo (OP no es 0), cuando el voltaje de la batería es inferior al voltaje límite inferior dn, el cargador comienza a cargar la batería y el sistema comienza a cronometrar;durante el tiempo, cuando el voltaje de la batería ≥ el voltaje límite superior ARRIBA, el relé se abre;Si el voltaje de la batería voltaje límite superior, pero el tiempo de carga OP se acabe, el relé está apagado;Si se acabe el tiempo OP, el voltaje de la batería aún está por debajo del voltaje límite inferior dn, el relé permanece encendido, la función de control del tiempo de carga se apaga automáticamente y H: ER parpadea para recordarle al usuario que tiempo La configuración del parámetro no es razonable;presione cualquier tecla para dejar de parpadear;

Nota: Formato de hora: 00:59 (00 significa hora, 59 significa minuto) El tiempo máximo es 99:59, que es 100 horas.

3.Función de carga de datos del puerto serie y configuración de parámetros:

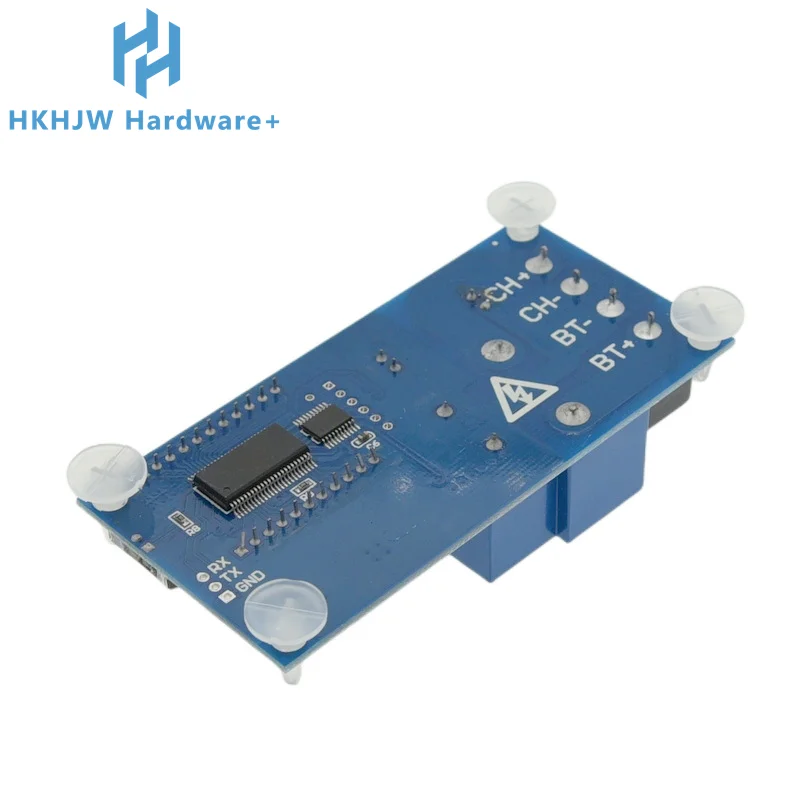

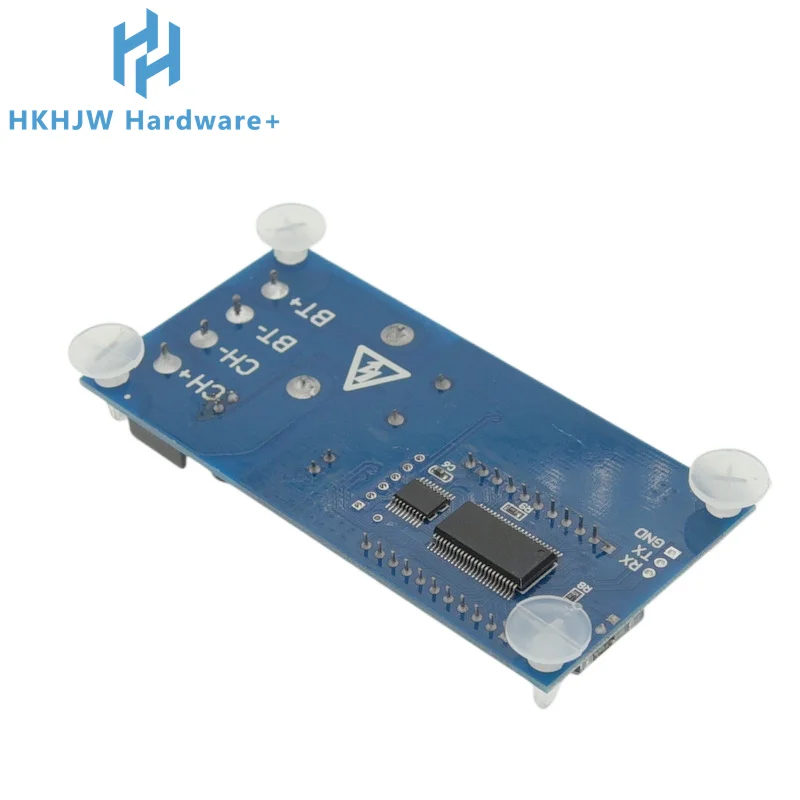

El sistema admite funciones de configuración de parámetros y carga de datos UART (nivel TTL);
UART:115200,8,1
comando
Características

en
El relé permite abrir

apagado
El relé habilitado

empezar
Habilitar la función de informe de datos

detener
Función de informe de datos de parada

leer
Obtener los parámetros del sistema.

dw10.0
Establezca el voltaje límite inferior

hasta 20,0
Establecer voltaje límite superior

xx: xx
Configure el tiempo de carga, 00:00 apaga la función de control del tiempo de carga

Formato de mensaje de carga de datos:

Voltaje de la batería + porcentaje de batería + tiempo de carga + estado de carga

12,0 V, 020%, 00:10, OP

Configuración de parámetros

a) Al presionar prolongadamente la tecla SET, se ingresa a la interfaz de configuración de parámetros y la pantalla LCD mostrará SET;

b) Después de ingresar a la interfaz de configuración de parámetros, presione la tecla SET para cambiar los parámetros establecidos;

c) Una vez seleccionado el parámetro, se puede configurar con teclas ARRIBA/ABAJO y admite pulsación corta y larga (aumento o disminución rápido);

d) Si desea configurar otros parámetros, repita los pasos b), c);

e) Después de configurar todos los parámetros, presione y mantenga presionado el botón SET para salir y guardar;

En tercer lugar, la descripción de la función clave

En la interfaz de ejecución (interfaz principal),

Presione brevemente el botón SET para mostrar los parámetros establecidos actualmente;

Presione brevemente el botón ARRIBA para cambiar entre el porcentaje de carga y el tiempo de carga;

Presione brevemente el botón ABAJO para seleccionar el relé de encendido/apagado habilitado.Si el relé habilitado está apagado, se mostrará "OFF" como recordatorio y el relé se desconectará;

Mantenga presionado el botón ARRIBA para configurar el estado de la retroiluminación LCD (L-P), APAGADO: la retroiluminación siempre está encendida, encendida: la retroiluminación se apaga automáticamente después de 5 a 10 minutos;

Mantenga presionado el botón SET para ingresar a la configuración de parámetros.

Cuarto, el cálculo del porcentaje de voltaje:voltaje de la batería / (voltaje límite superior-voltaje límite inferior).

Cinco, funciones adicionales

a) Función de grabación del tiempo de carga: cuando el control del tiempo de carga no está activado, el producto registrará el tiempo completo una vez.Al ingresar a la interfaz de visualización de la hora, el tiempo de carga parpadeará y se mostrará; luego salga de la interfaz de visualización de la hora o borre la próxima vez que se encienda la carga (el relé se enciende).;

b) Detección automática de parámetros: cuando se establecen y salen los parámetros, si el límite inferior de voltaje dn ≥ el voltaje límite superior aumenta, el sistema parpadeará "ERR" como recordatorio;

c) Detección de acceso a la batería: este producto está conectado a la batería.Si la batería no está conectada, el sistema mostrará "nbE" en la línea inferior como recordatorio;

Seis análisis de fracaso común

P: ¿Cuánto nivel V es adecuado para su uso?¿Para cuánto V es adecuado este módulo?

Respuesta: Esta sección es adecuada para su uso en el rango de voltaje mínimo de 6 V y máximo de 60 V, el nivel máximo de gasto es de 48 V, porque la batería de 48 V está completamente cargada a aproximadamente 60 V y luego se quema si es mayor.Si su batería es superior a 48 V, elija otra.

P: ¡El relé se cruza después del encendido!¿La luz parpadea?

Respuesta: Esto se debe a que la corriente de carga es demasiado grande o la capacidad de la batería es demasiado pequeña.Tan pronto como se enciende la alimentación, el límite superior del voltaje se alcanza inmediatamente.Una vez desconectado el relé, el voltaje cae rápidamente al límite inferior del voltaje y comienza a cargarse nuevamente.Este ciclo se repite.Solo necesita reducir la corriente de carga, generalmente la corriente de carga es de 1 a 1,5 veces la capacidad de la batería, como la corriente de carga de la batería de 20 AH generalmente es de alrededor de 2-3 A.Tenga en cuenta que la carga de alta corriente hará que la batería se caliente y acelerará el envejecimiento, el abultamiento e incluso la explosión.

P: ¿Qué método de control?¿Puedo realizar un ciclo de carga automáticamente?¿Puedo cargar mientras lo usas?¿Se puede limitar la corriente?

Respuesta: Este es el control de voltaje.Por ejemplo, el límite de voltaje inferior se establece en 12,0 V, el límite de voltaje superior es 14,5 V, el voltaje se carga a 14,5 V y se apaga la alimentación.El voltaje se reduce a 12,0 V y el relé se cierra para comenzar a cargar.Puedes cargar mientras lo usas.Control de voltaje El método solo desempeña un papel de apagado y encendido.No puede limitar la corriente.¡La corriente de carga depende completamente de tu cargador!

P: ¿Se puede cargar la batería de 12 V ingresando 12 V o se puede cargar la batería de 12 V ingresando 48 V?

Respuesta: Esta sección es un controlador de voltaje simple que solo sirve como interruptor. No puede cambiar el voltaje para cargar la batería, por lo que debes preparar qué tipo de cargador necesitas para cargar cualquier batería. ¡Necesario!
