Descripción

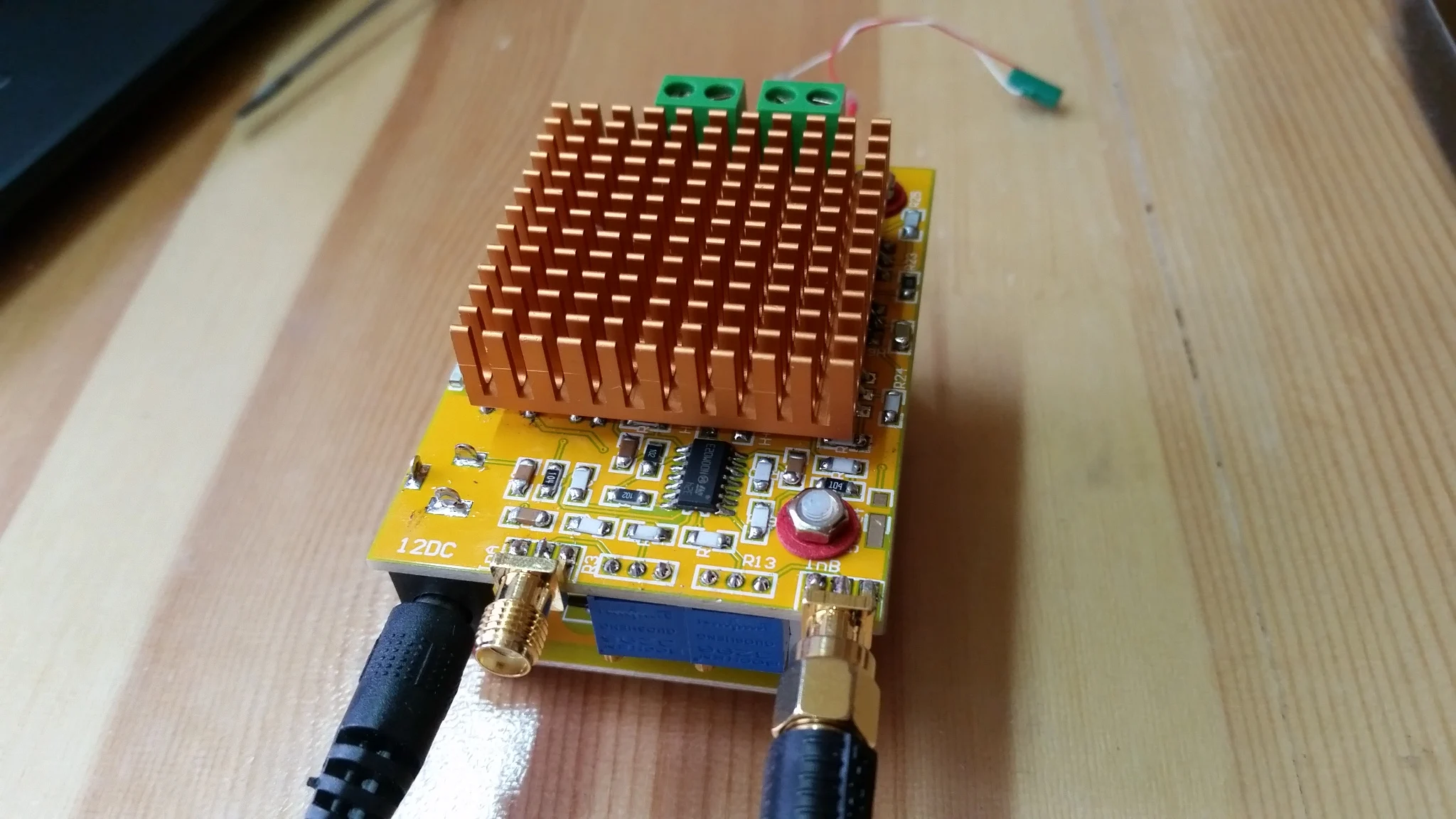

Cerámica piezoeléctrica/promotor piezoeléctrico/módulo controlador dedicado
1 voltaje de alimentación: CC 12V ( 500mA, consumo de energía inferior a 5W).
2 Control de entrada: entrada predeterminada de 0-5V (correspondiente a salida de alto voltaje de 0-100V), puede definir el rango de voltaje de entrada según sus necesidades, como 0-1V, 0-3,3 V, 0-10V, etc., simplemente Ajuste el potenciómetro ajustable del canal correspondiente, la impedancia de entrada es de 5 Kohm.
Rango de voltaje de salida 3: el voltaje de salida es proporcional a la señal de control de entrada, con un máximo de 100V y un mínimo de 0V.
4 Sin carga, el alto voltaje de salida aumenta al fallar el borde, el más corto es 200us, y la frecuencia más alta puede alcanzar los 2000Hz.

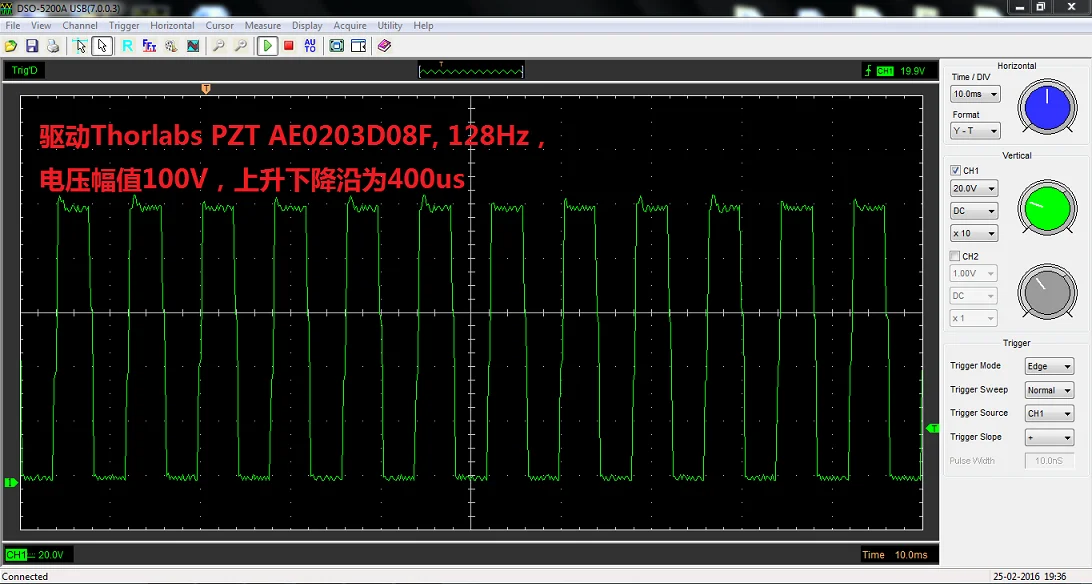

5. Cuando PZT se conecta al, el aumento del borde de falla de alto voltaje de salida depende de La capacitancia del PZT. Generalmente, cuanto mayor sea el alargamiento PZT, mayor será la capacitancia, mayor será el aumento del borde de falla y menor será la frecuencia máxima de respuesta. Por ejemplo, la capacitancia es de aproximadamente 0,2 uF para Thorlabs PZT AE0203D08F. Cuando se conecta a la salida de alto voltaje de este controlador, el borde de falla de la salida de alto voltaje es de aproximadamente 400us en el más corto y la frecuencia más alta es de aproximadamente 1000Hz.
6 Entrada y salida de doble canal, los dos canales son independientes entre sí, y los usuarios pueden usar este módulo para controlar de forma independiente el funcionamiento de dos piezas diferentes.
7 interfaz de entrada SMA, la interfaz de salida es el terminal de cableado 2P, el usuario puede presionar directamente los dos cables del PEM en el terminal de cableado.
8 dimensiones del módulo: largo 6cm, ancho 4cm, Alto 4cm.
Este módulo es especialmente adecuado para que los clientes utilicen señales de bajo voltaje (Salida por tarjeta DA o salida por generador de señal) para controlar automáticamente el alargamiento de PXT, y el control manual por potenciómetro también es conveniente.
Debido a que el voltaje máximo es tan alto como 100V, los usuarios deben prestar atención a la seguridad de los suyos, pero también a la seguridad de los suyos. No conecte los dos polos del PEM incorrectamente, y el terminal de cableado está claramente marcado con polos positivos y negativos.
