Parámetro:
Voltaje de funcionamiento: 5V±0,5V
Señal de entrada: Período 20 ms, ancho de pulso 800 microsegundos a 2500 microsegundos Modelo PPM Señal de salida del receptor para señal de identificación, LED parpadeante (luz 200 ms, apagado 3000 ms), otras señales son señales de error, LED parpadeante (luz 200 ms, se apaga 200 ms).
Cuando la entrada de señal PPM de baja calidad, el canal 1 está encendido y los otros dos están apagados;Entrada de señal PPM de alta calidad, el canal 2 está encendido, los otros dos están apagados;Entrada de señal PPM de grado medio, el canal 3 está encendido, los otros dos están apagados.CH1 ~ CH3 cada canal de señal de vídeo capacidad máxima de corriente de salida sostenible de 100 mA (máx. 100 mA)

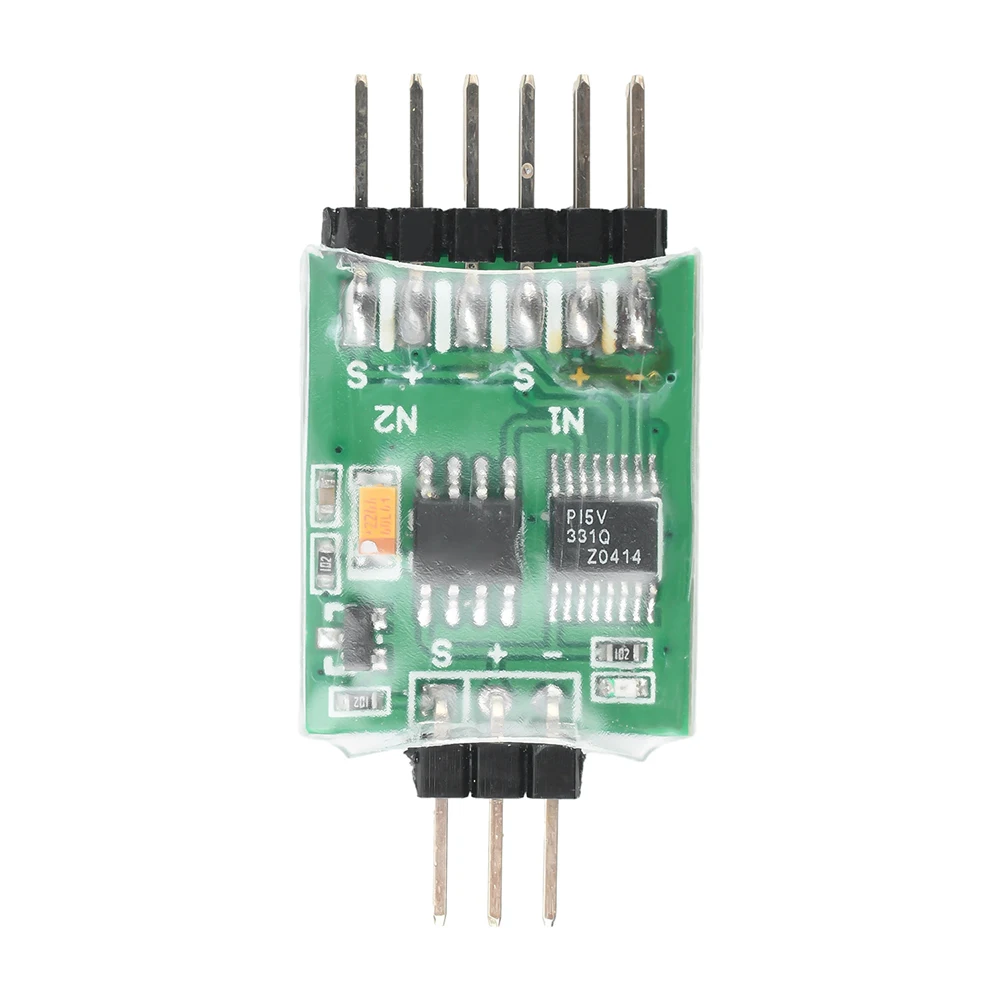

Definición del cableado: preste atención a la orden del cableado cuando lo use, el conmutador en sí funciona con el receptor de 5 V (terminal CTL), no acceda a la alimentación de video de 12 V, de lo contrario se quemará inmediatamente y no podrá repararse.
1, línea “S” para la línea de señal de control del receptor, línea “+” para el voltaje de funcionamiento del producto de 5 V (el receptor para proporcionarle un voltaje de funcionamiento de 5 V), línea “-” para GND.

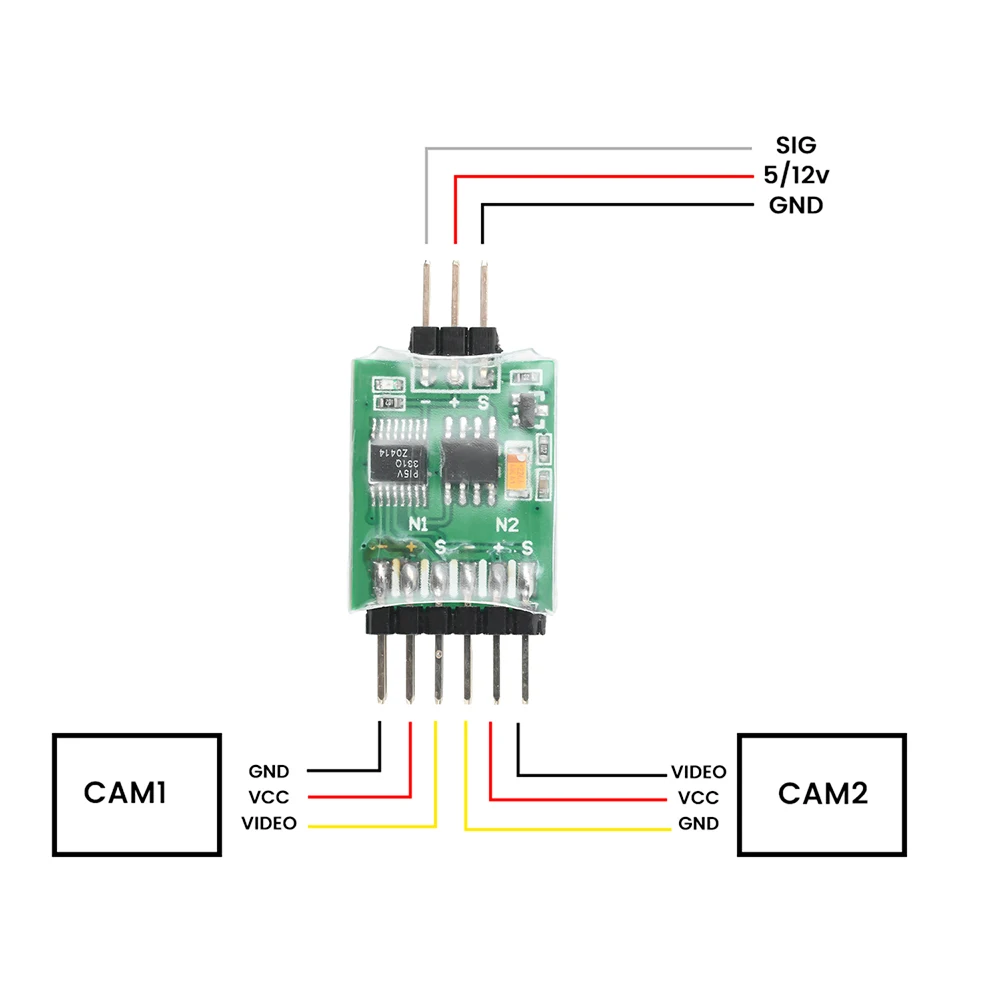

2 CH1: Entrada de vídeo 1, conectar a la cámara 1, la línea "S" es la línea de entrada de señal de la cámara 1, la línea "+" es video de 12 V, la línea "-" es GND.3.GND.
3.CH2: Entrada de vídeo 2, conéctese a la cámara 2.La línea "S" es la línea de entrada de señal de la cámara 2, la línea "+" es video de 12 V, la línea "-" es GND.La línea “S” es la línea de entrada de señal de la cámara 2, la línea “+” es para video de 12V, la línea “-” es para GND.
4.CH3: Entrada de vídeo 3, conectar a la cámara 3.La línea 'S' es la línea de entrada de señal de la cámara 3, la línea "+" es para video de 12 V, la línea "-" es para video de 12 V.La línea “S” es la línea de entrada de señal de la cámara 3, la línea “+” es video de 12V, la línea “-” es GND.

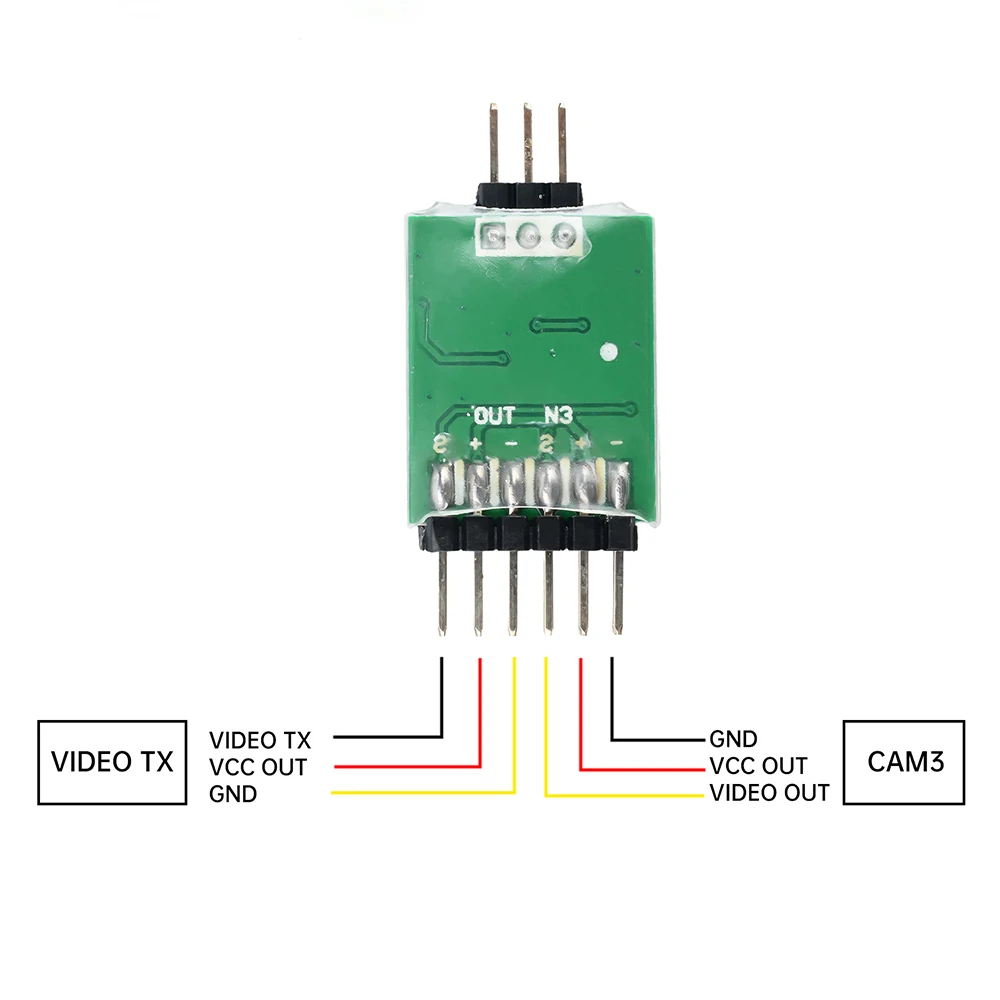

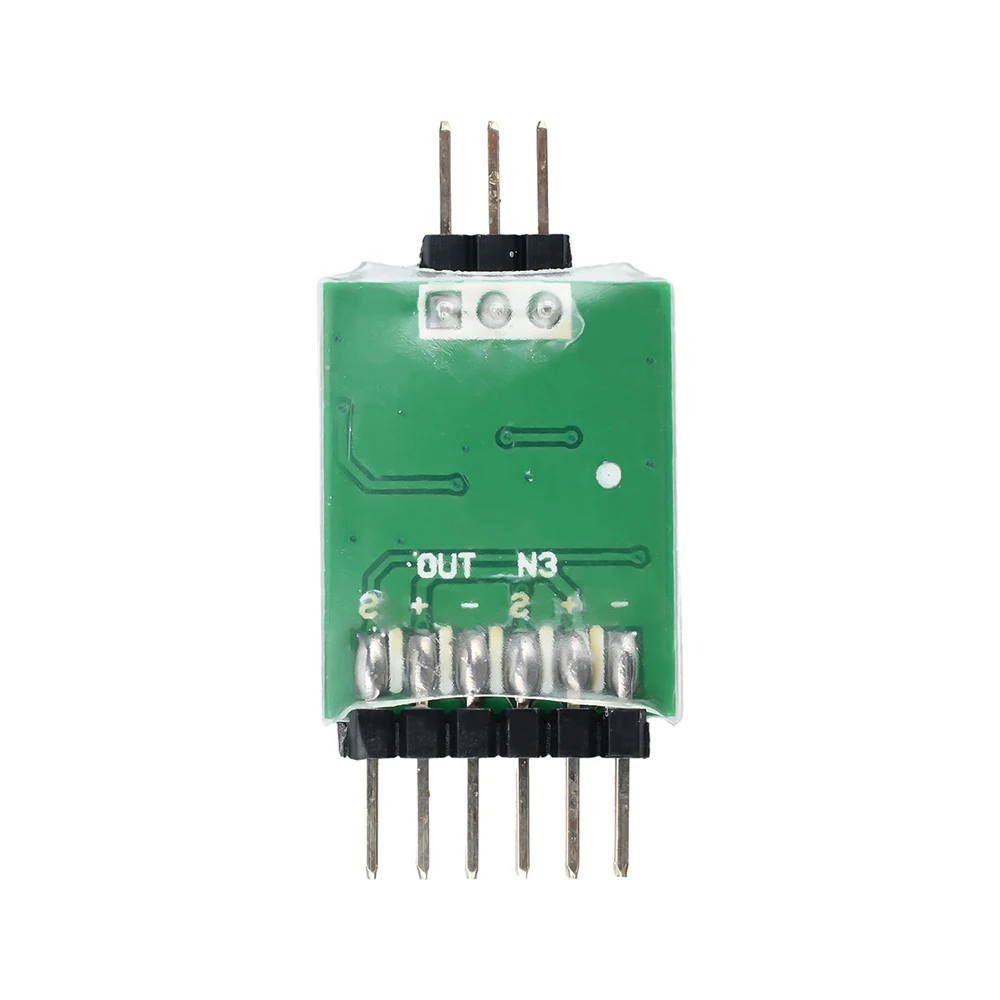

5.OUT: Salida de vídeo, conéctese al puerto AV IN de OSD o a un transmisor de imágenes.La línea “S” es la línea de salida de señal, la línea “+” es para todos los videos de 12 V, la línea “-” es para todos los videos GND.
Observaciones: CH1~CH3 y los cuatro puertos de OUT comparten el mismo 12V.Se comparten 12 V, al menos uno de ellos proporciona alimentación de 12 V para el dispositivo.

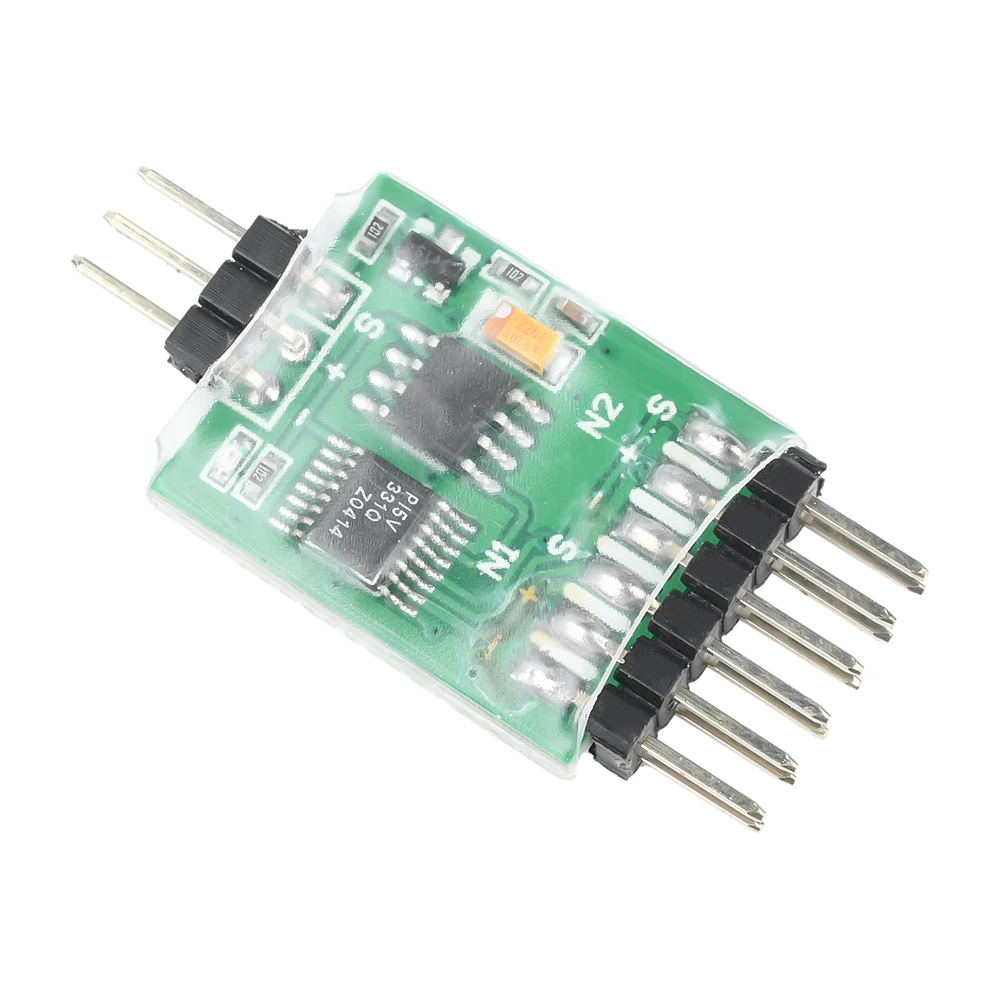

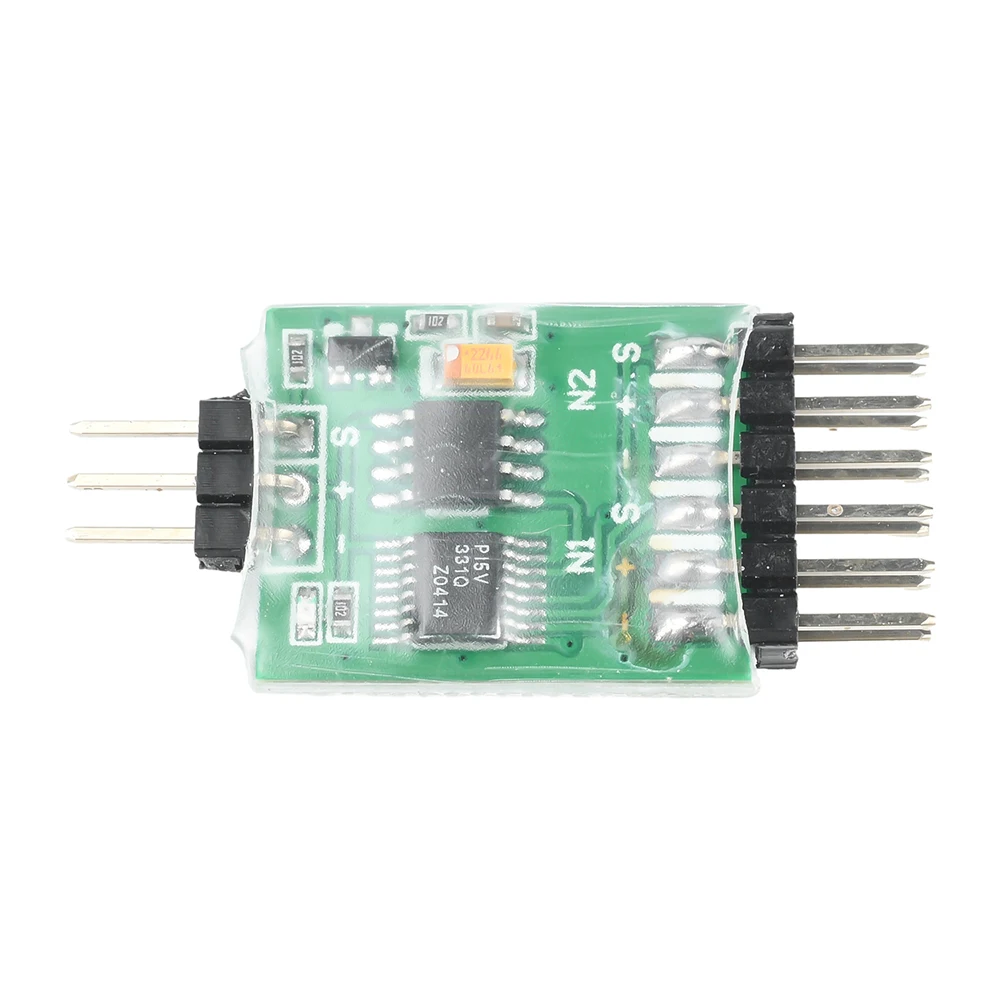

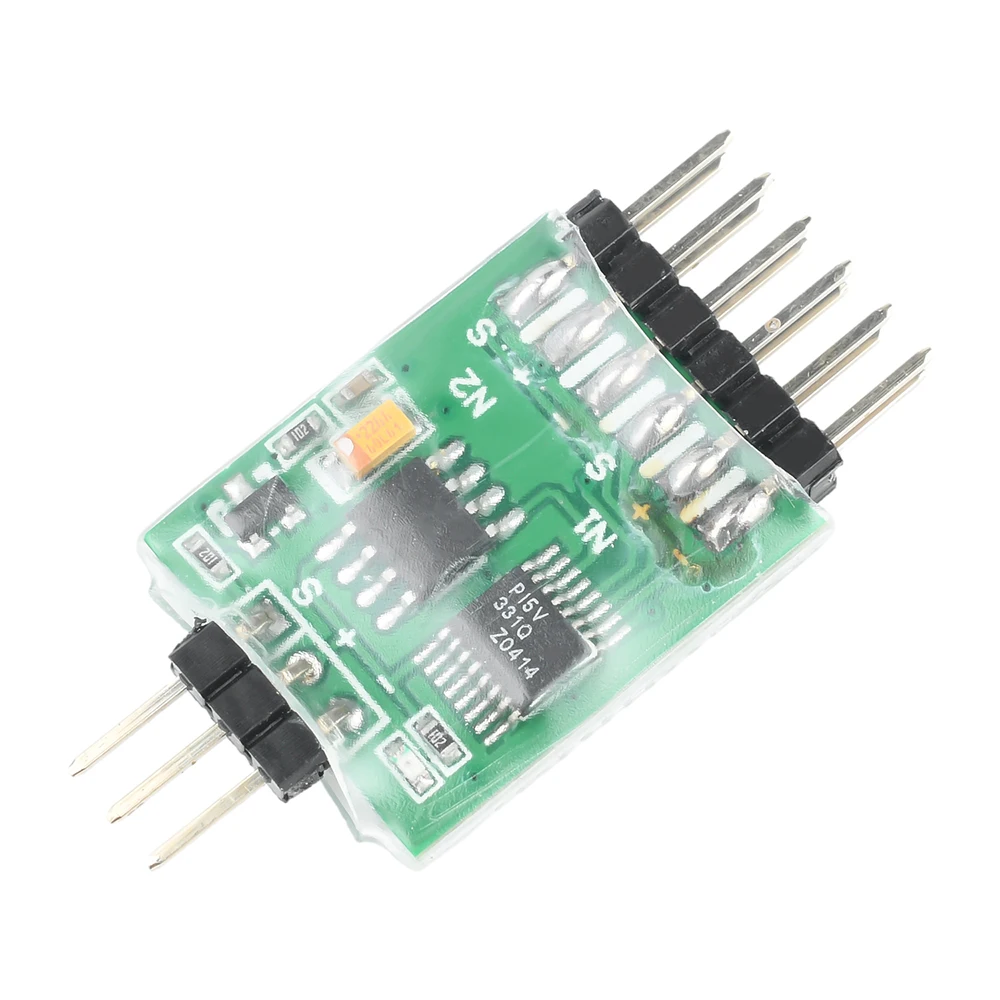

El paquete incluye

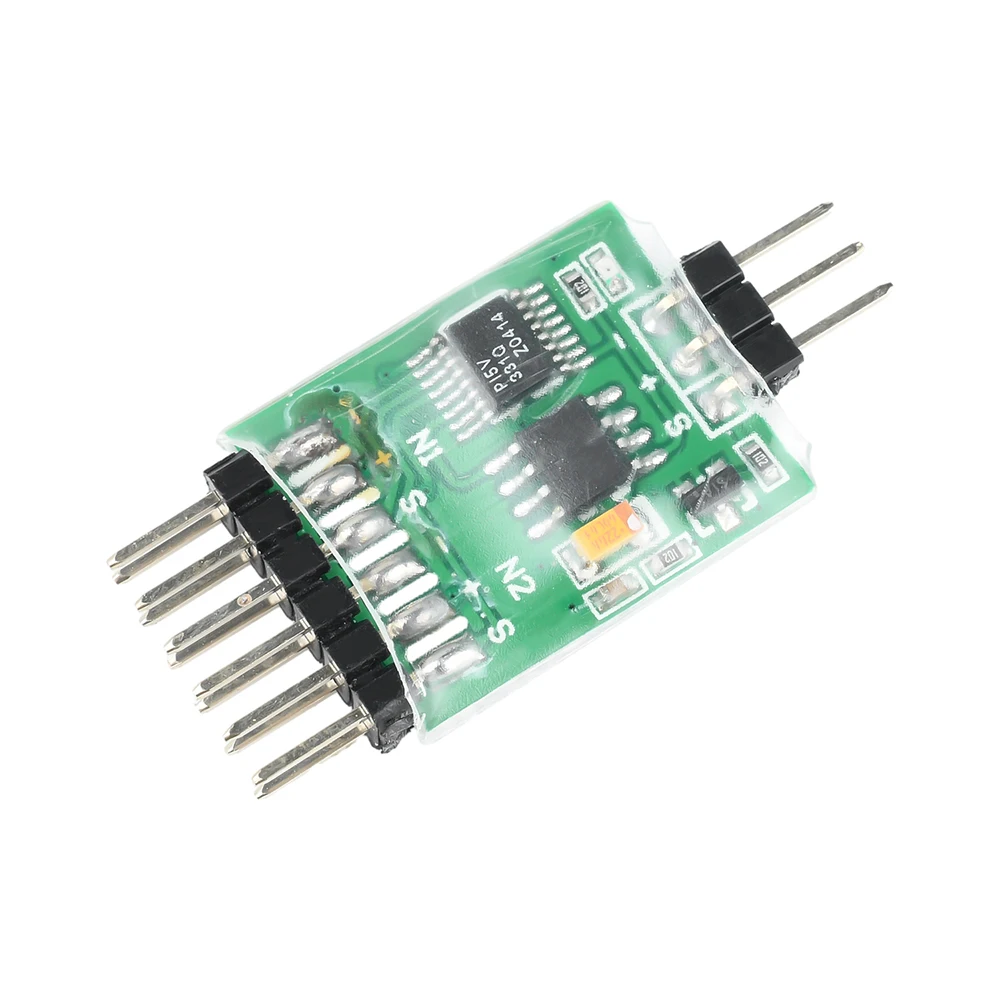

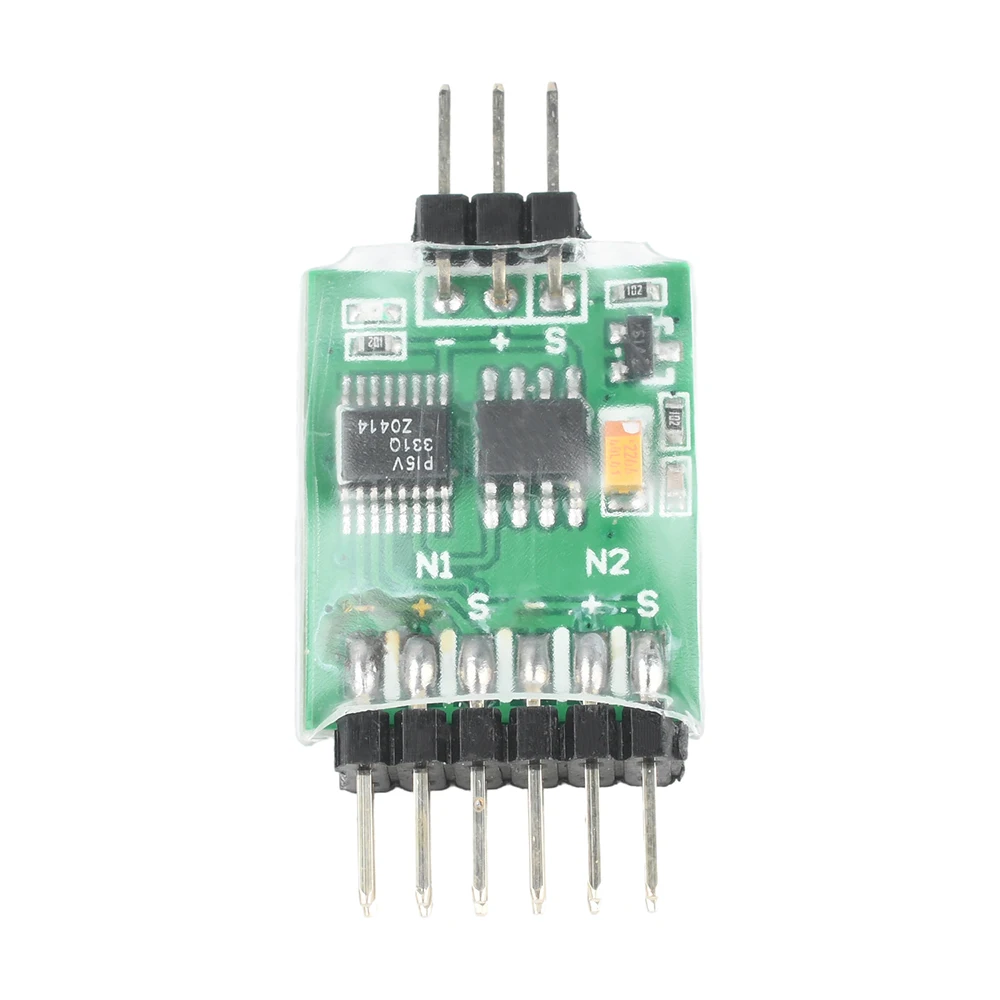

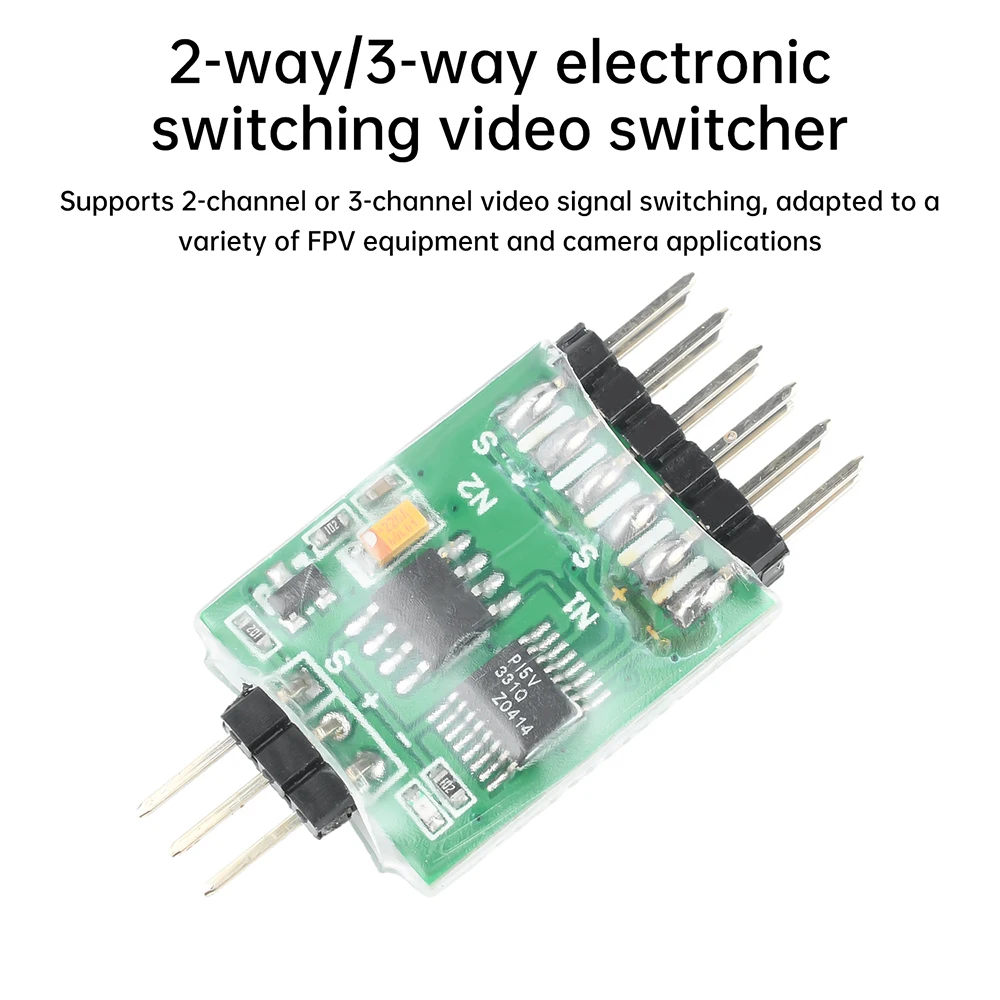

1 módulo de conmutación de vídeo de 3 canales, dispositivo de conmutación de tipo de interruptor de vídeo de 2 vías/3 vías para cámaras con transmisores FPV














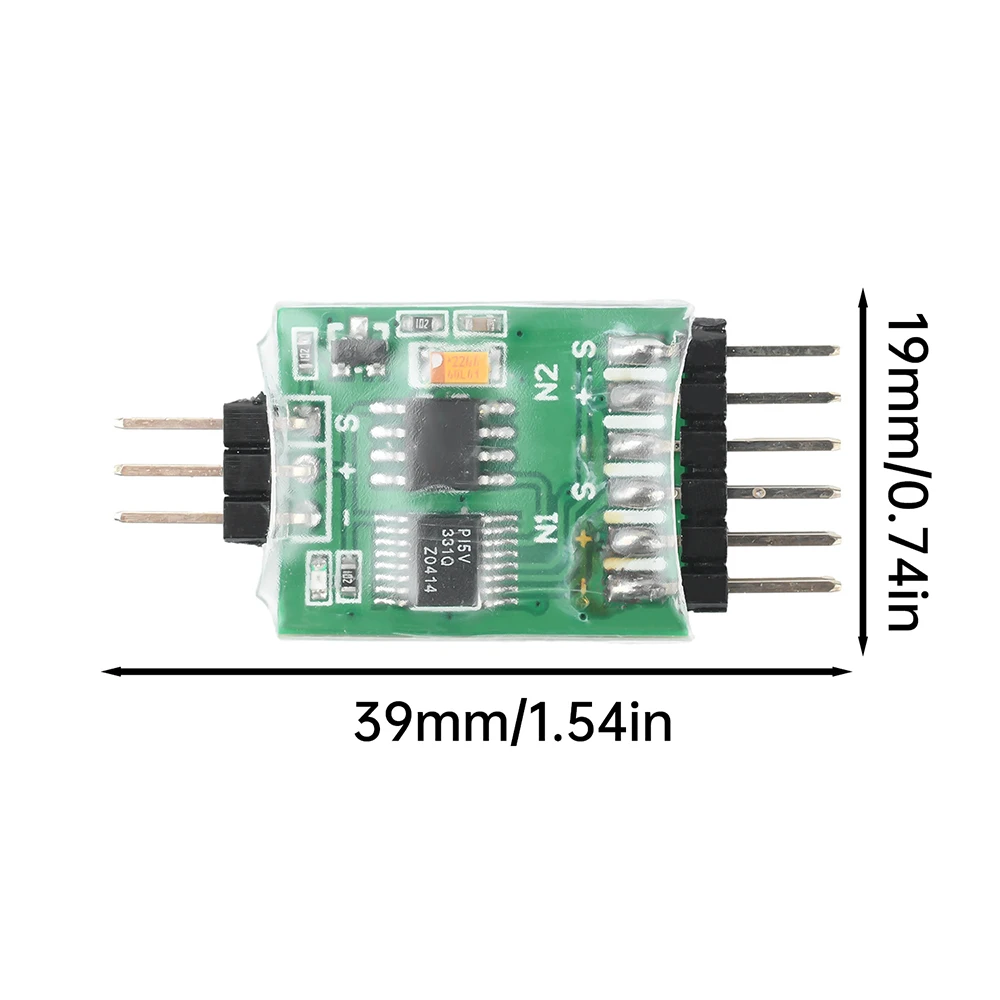

Parameter:
Working Voltage: 5V±0.5V
Input Signal: Period 20ms, Pulse Width 800 microseconds to 2500 microseconds PPM Model Receiver Output Signal for Identification Signal, LED blinking (light 200ms, extinguish 3000ms), other signals are error signals, LED blinking (light 200ms, extinguish 200ms).
When low-grade PPM signal input, channel 1 is on, the other two off; high-grade PPM signal input, channel 2 is on, the other two off; medium-grade PPM signal input, channel 3 is on, the other two off.CH1 ~ CH3 each video signal channel maximum sustainable output current capacity of 100mA (Max 100mA)

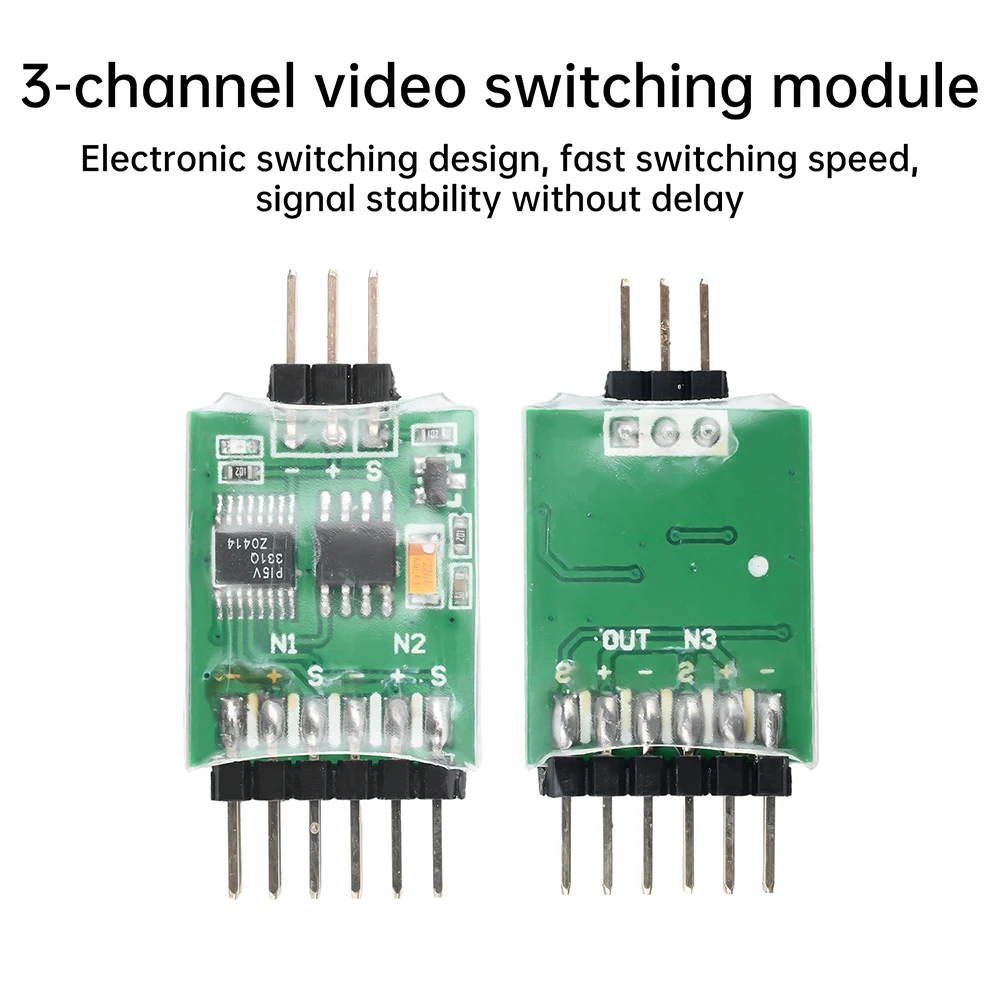

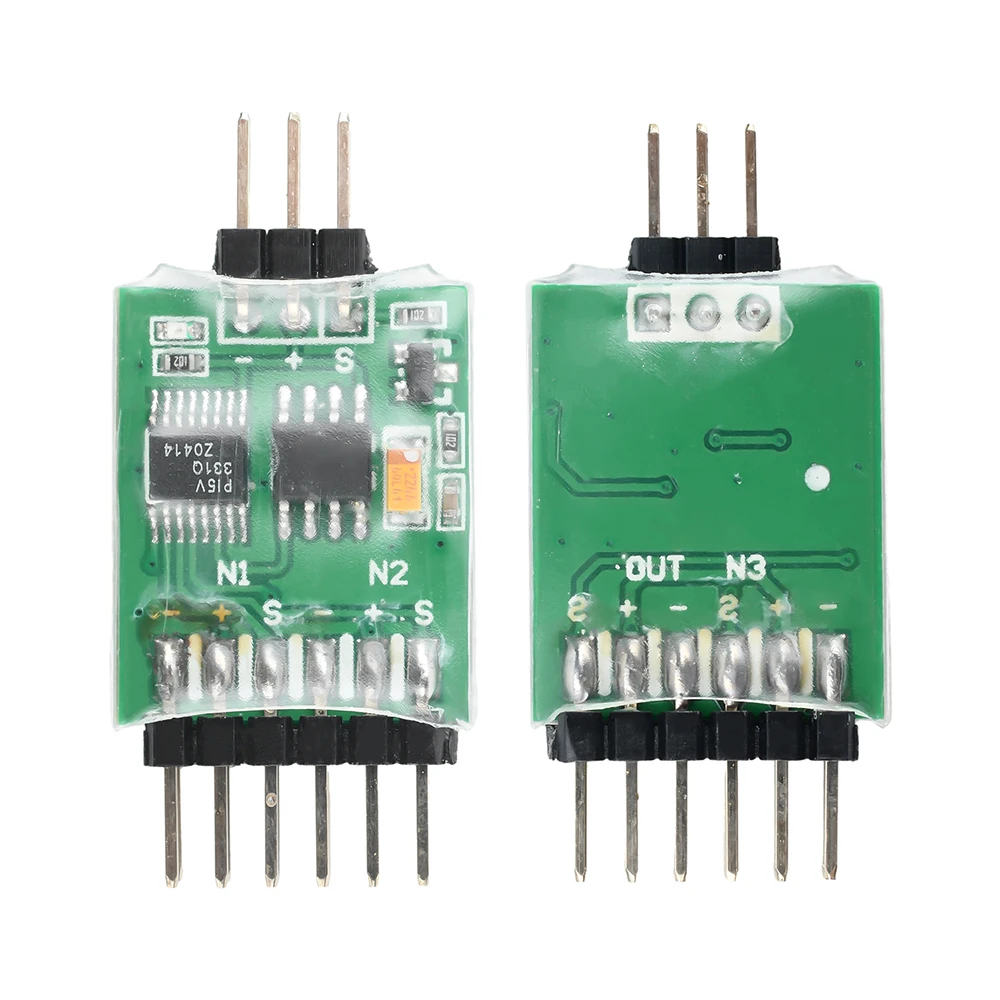

Wiring Definition: Please pay attention to the wiring order when using, the switcher itself is powered by the receiver 5V (CTL terminal), do not access the 12V video power, otherwise it will immediately burn out and can not be repaired!
1, “S” line for the receiver's control signal line, “+” line for the product's operating voltage 5V (the receiver to provide it with 5V operating voltage), “-” line for GND.
2 CH1: Video 1 Input, connect to camera 1, “S” line is the signal input line of camera 1, “+” line is video 12V, “-” line is GND. 3. GND.
3. CH2: Video 2 Input, connect to camera 2. “S” line is the signal input line of camera 2, “+” line is video 12V, “-” line is GND. The “S” line is the signal input line of camera 2, the “+” line is for video 12V, the “-” line is for GND.
4. CH3: Video 3 Input, connect to camera 3. The ‘S’ line is the signal input line of camera 3, the “+” line is for video 12V, the “-” line is for video 12V. The “S” line is the signal input line of camera 3, the “+” line is video 12V, the “-” line is GND.
5. OUT: Video Out, connect to the AV IN port of OSD or to a picture transmitter. The “S” line is the signal output line, the “+” line is for all video 12V, the “-” line is for all video GND.
Remarks: CH1~CH3 and the four ports of OUT share the same 12V. 12V are shared, at least one of them provides 12V power for the device.
Package include

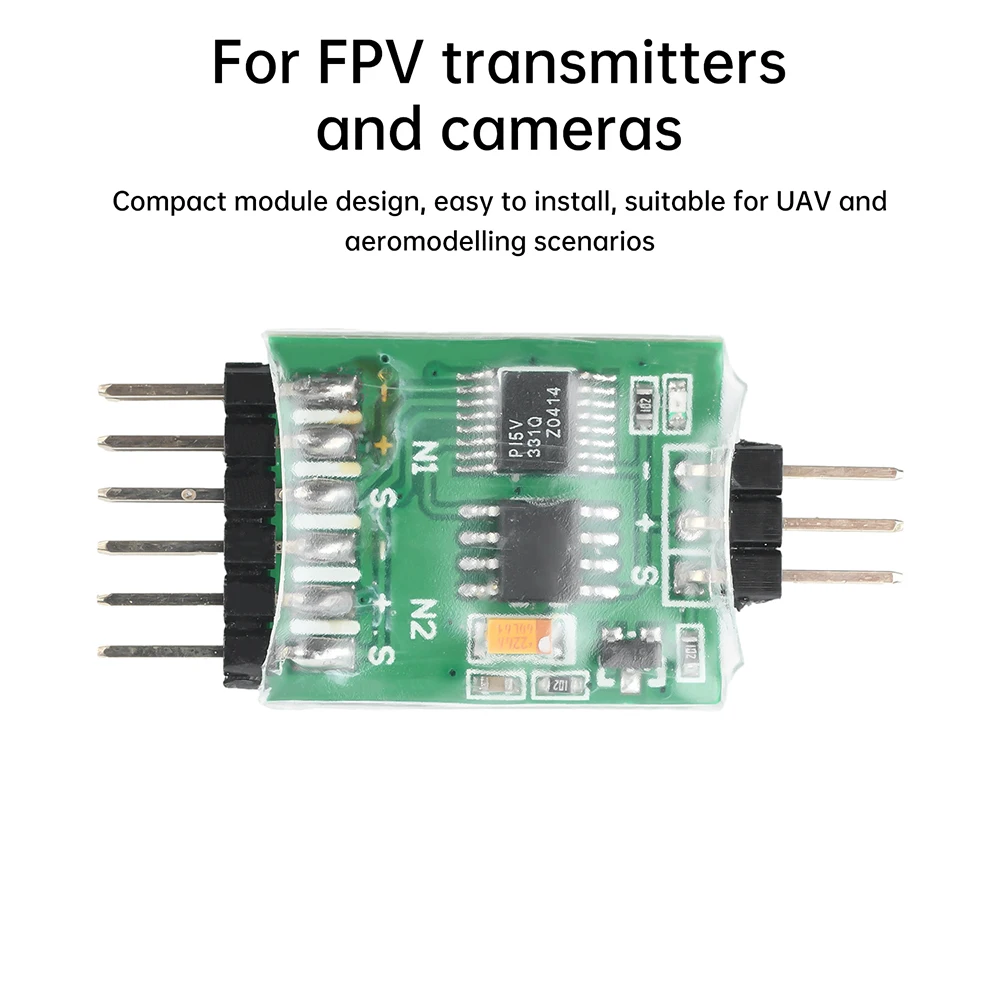

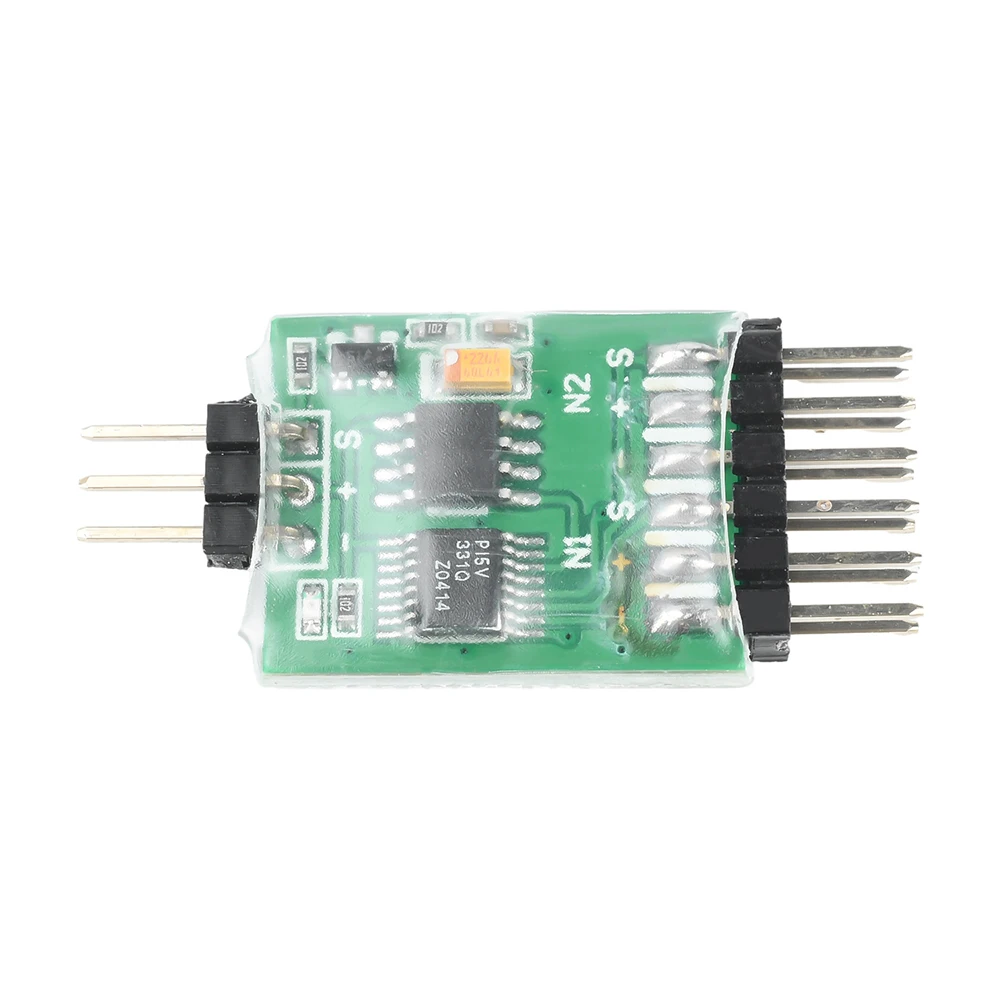

1x 3-channel Video Switching Module 2 way/3 way Video Switch Type Switching Device for FPV Transmitters Cameras
