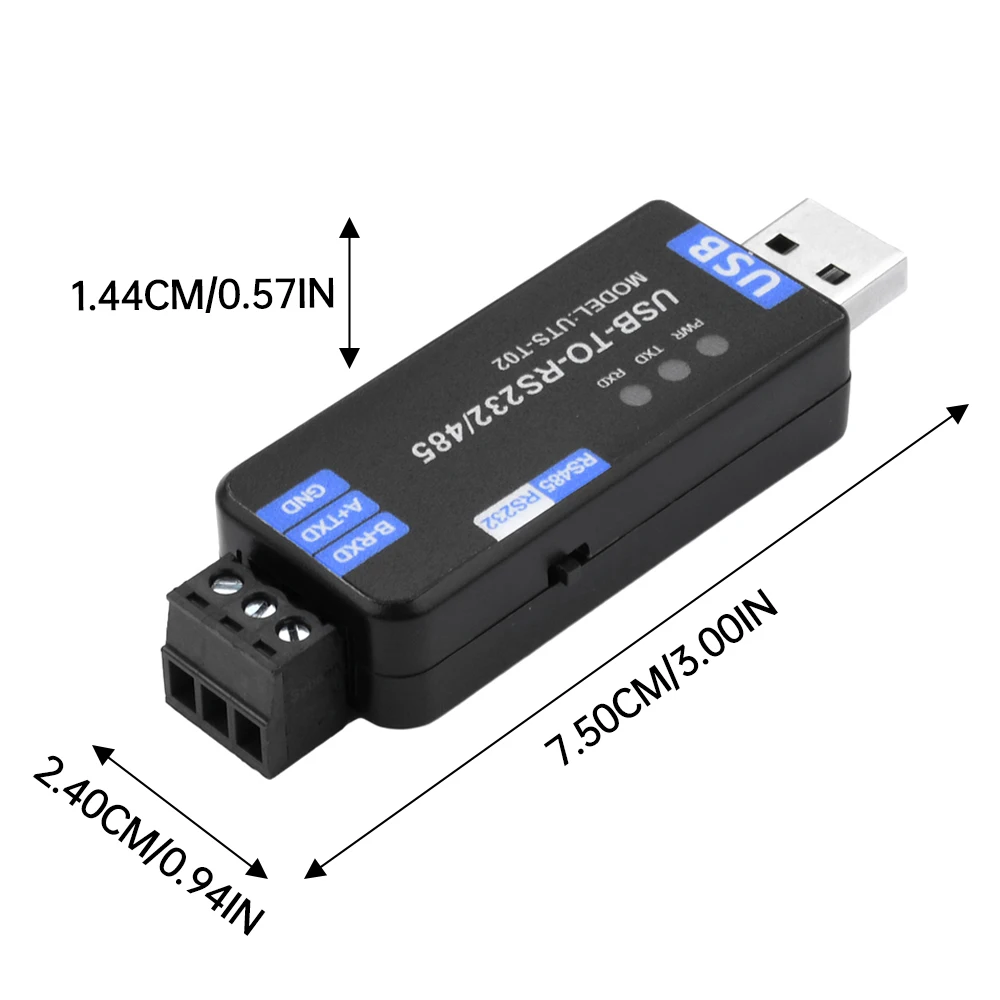

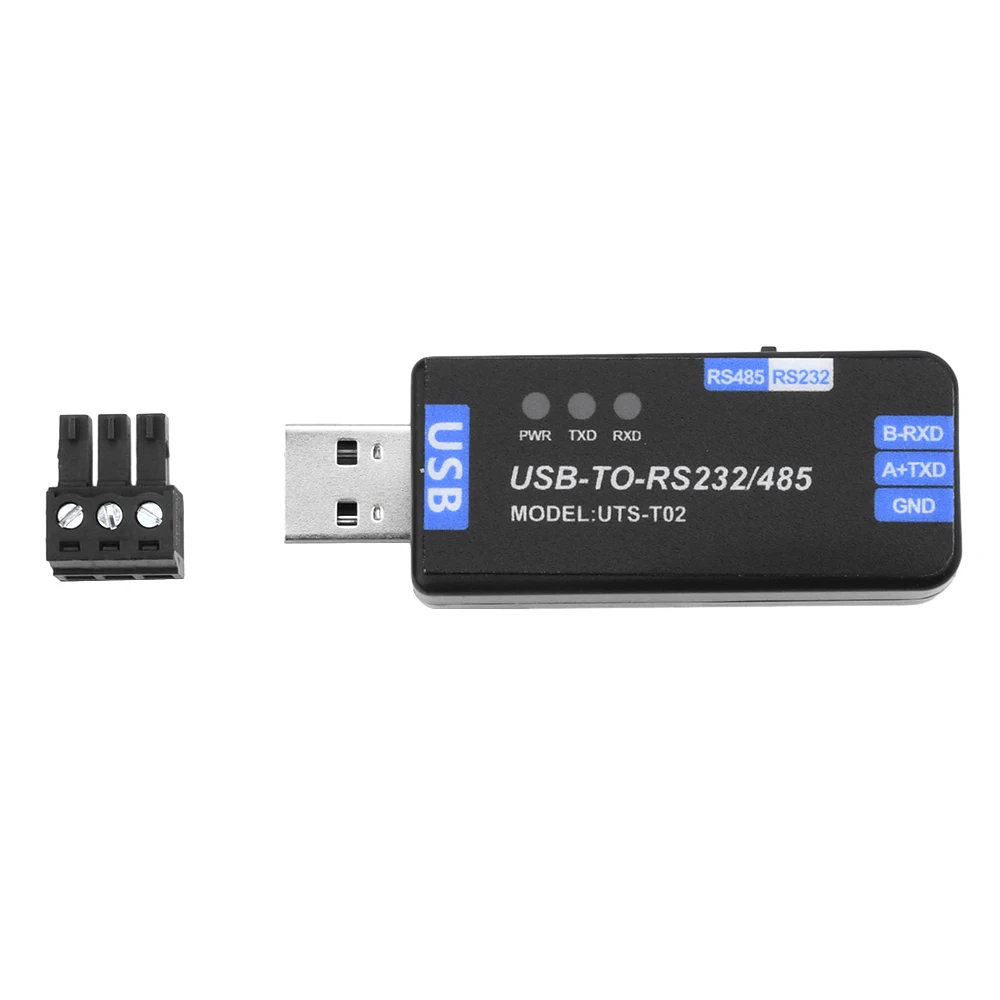

Módulo de comunicación USB a RS485/RS232 Módulo de comunicación convertidor de cable de puerto serie medio dúplex bidireccional de 5V

Características del producto:

1.Admite comunicación USB a RS485/RS232 (conmutable mediante interruptor DIP).

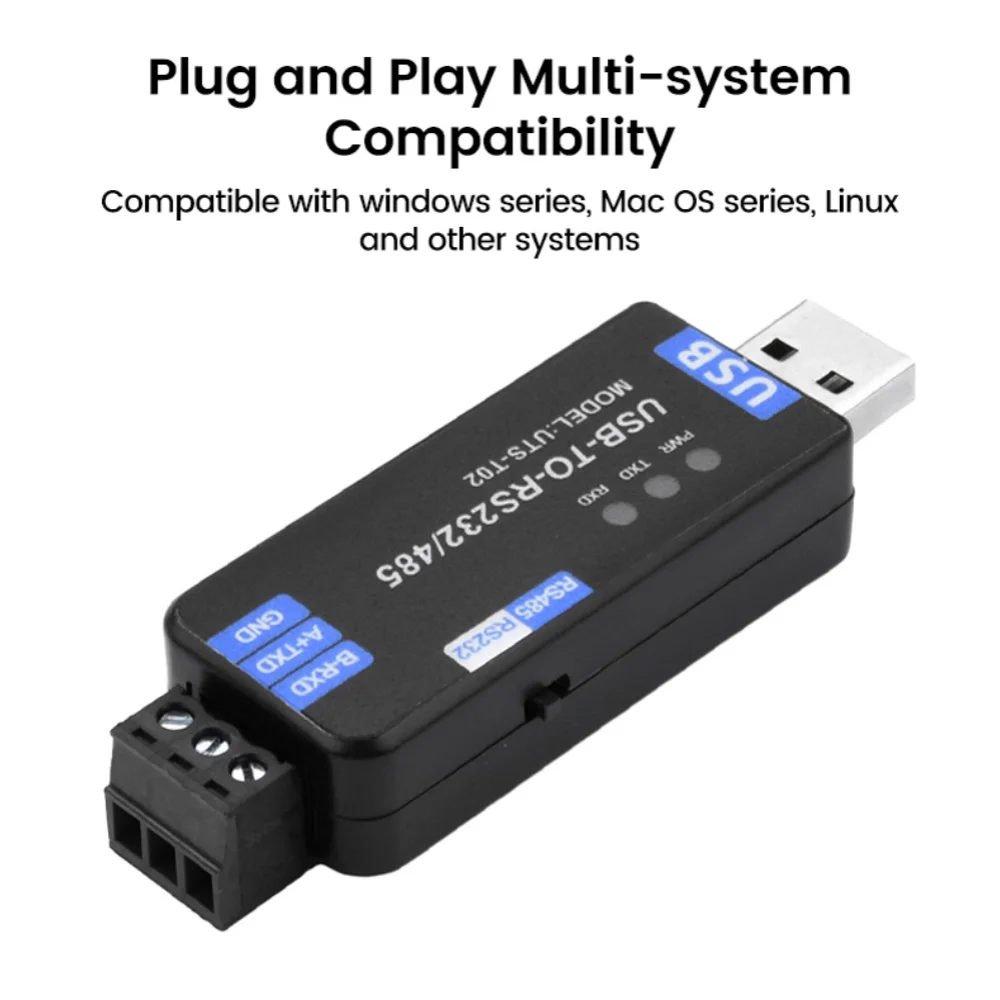

2.Utiliza el último chip CH343G para funcionalidad plug-and-play, compatible con Windows, macOS, Linux y otros sistemas.

3.El TVS (supresor de voltaje transitorio) integrado mitiga eficazmente las sobretensiones y los picos transitorios dentro del circuito, brindando protección contra rayos y electrostática.

4.El fusible de reinicio automático integrado y el diodo de protección garantizan una salida de corriente y voltaje estables, evitan sobrecorriente/sobrevoltaje y mejoran la resistencia a las sobretensiones.

5.Tres indicadores LED integrados facilitan el monitoreo del estado de transmisión de energía y señal.

Especificaciones del producto:

Tipo de producto: Convertidor USB a RS485/232 de grado industrial

Velocidad de comunicación: 50bps a 1.000.000bps

Interfaz de host: USB

Interfaz del dispositivo: RS485/RS232 (conmutable mediante interruptor DIP)

Interfaz USB:

Voltaje de funcionamiento: 5V

Tipo de interfaz: conector USB tipo A

Protección de interfaz: fusible reiniciable de 200 mA, protección ESD

Distancia de transmisión: Aprox.5 metros

Interfaz RS485/RS232:

Tipo de interfaz: Bloques de terminales

Pines de interfaz: GND, A+ (TXD), B- (RXD)

Control de dirección: detección automática de hardware y control de la dirección de transmisión de datos

Protección de interfaz: proporciona protección contra rayos de 600 W, protección contra sobretensiones y protección electrostática de 15 KV (resistencia de equilibrio integrada de 120 Ω)

Distancia de transmisión: RS485 (aprox.1200 metros), RS232 (aprox.10 metros) a bajas velocidades de datos

Modo de transmisión: Punto a multipunto (hasta 32 nodos; repetidor recomendado para más de 16 nodos).RS232 (punto a punto: la interfaz única admite un solo dispositivo; múltiples conexiones requieren repetidor).

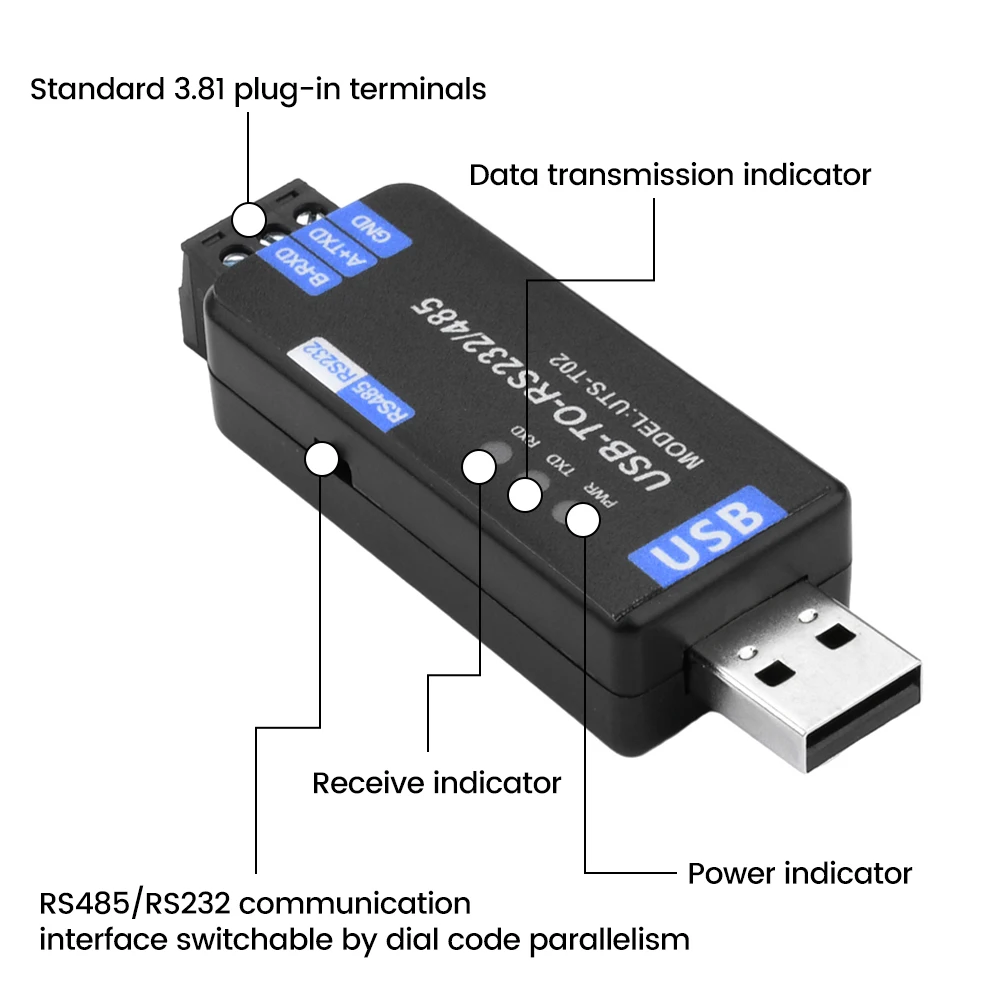

Luces indicadoras:

PWR: Indicador de alimentación.Se ilumina cuando la conexión USB detecta voltaje.

TXD: Indicador de transmisión.Se ilumina cuando los datos se envían desde el puerto USB.

RXD: indicador de recepción, se ilumina cuando se reciben datos a través del puerto USB

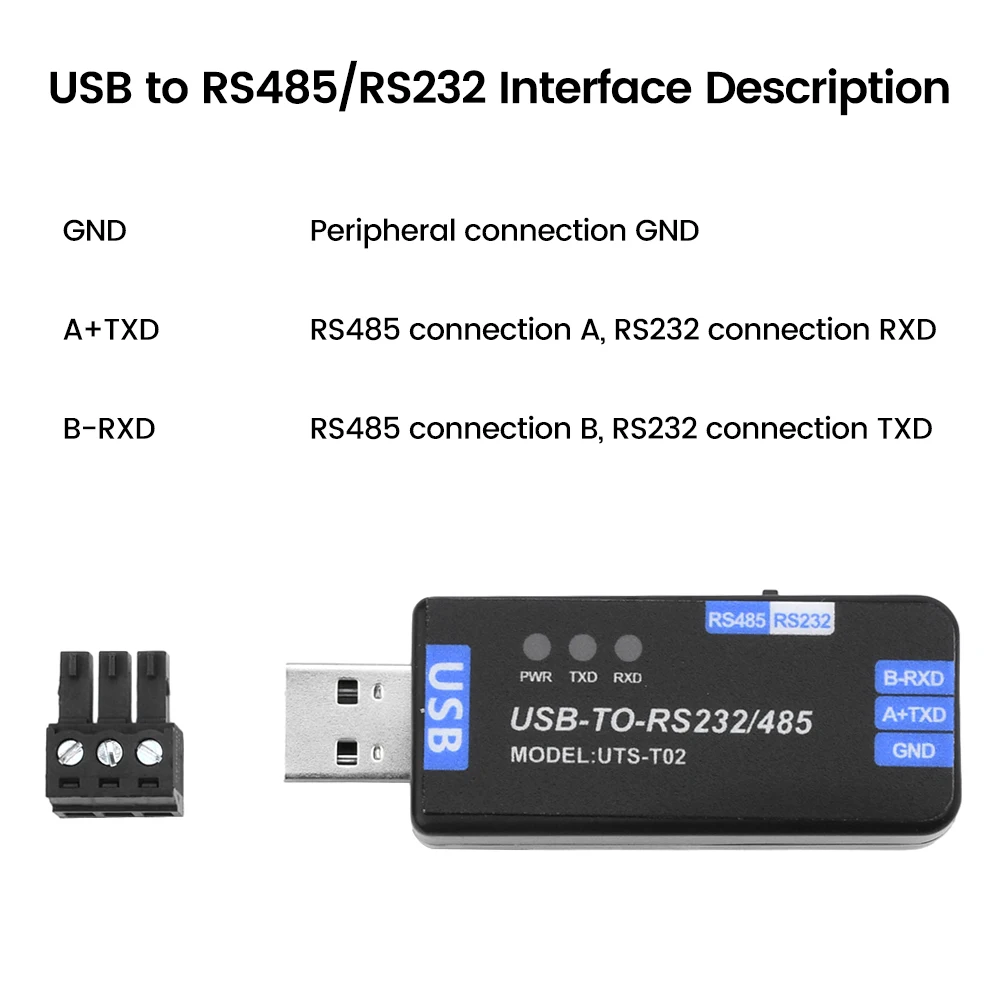

Especificaciones de la interfaz USB a RS485/RS232:

GND: Tierra de conexión periférica

A+TXD: se conecta a la línea RS485 A, se conecta a la línea RS232 RXD

B-RXD: se conecta a la línea RS485 B, se conecta a la línea RS232 TXD

Listado de productos:

Módulo ×1
