Descripción
Introducción del producto
El codificador rotatorio puede contar el número de pulsos de salida en las direcciones positiva e inversa a través de la rotación.A diferencia del potenciómetro, el recuento de rotaciones es ilimitado.Con la tecla del codificador rotatorio, se puede restablecer al estado inicial, es decir,contando desde.
Características del producto
1.Alta estabilidad
2.No hay límite para el recuento de rotaciones.
3.Fuerte antiinterferencia
4.Materiales de alta calidad.Larga vida útil
Parámetros del producto

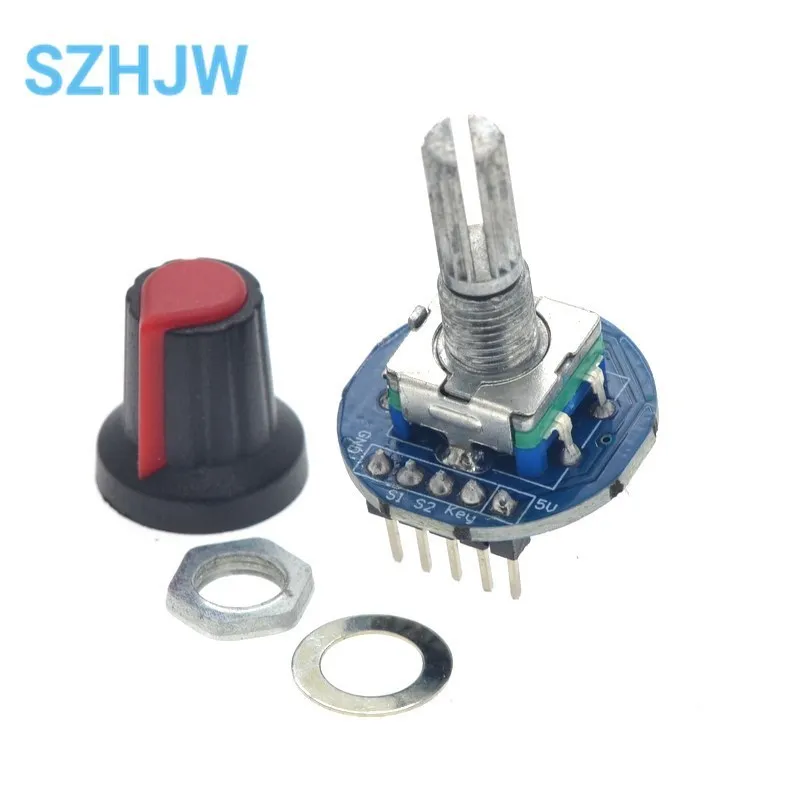

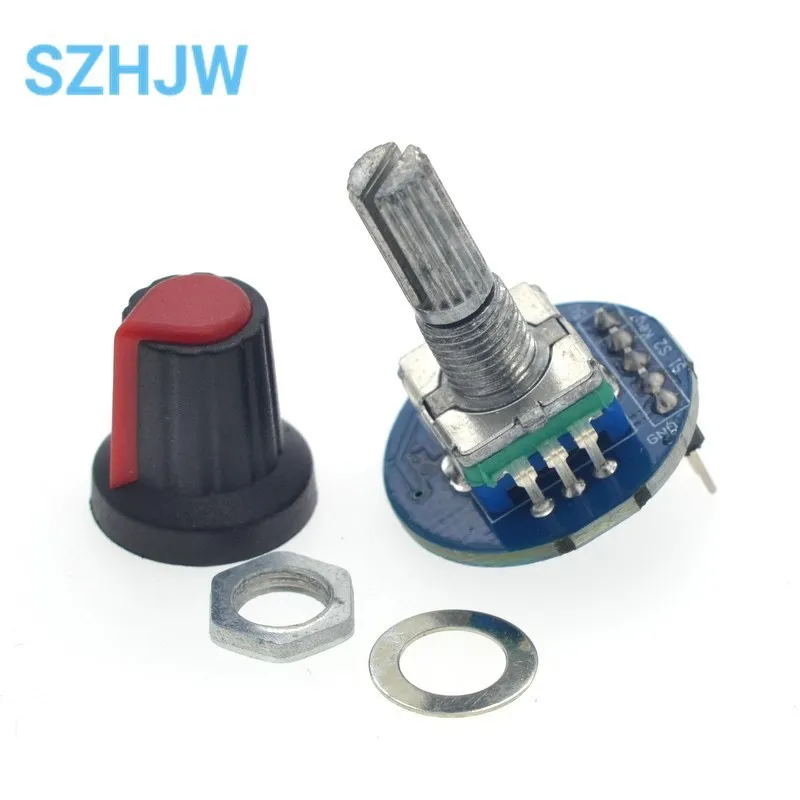

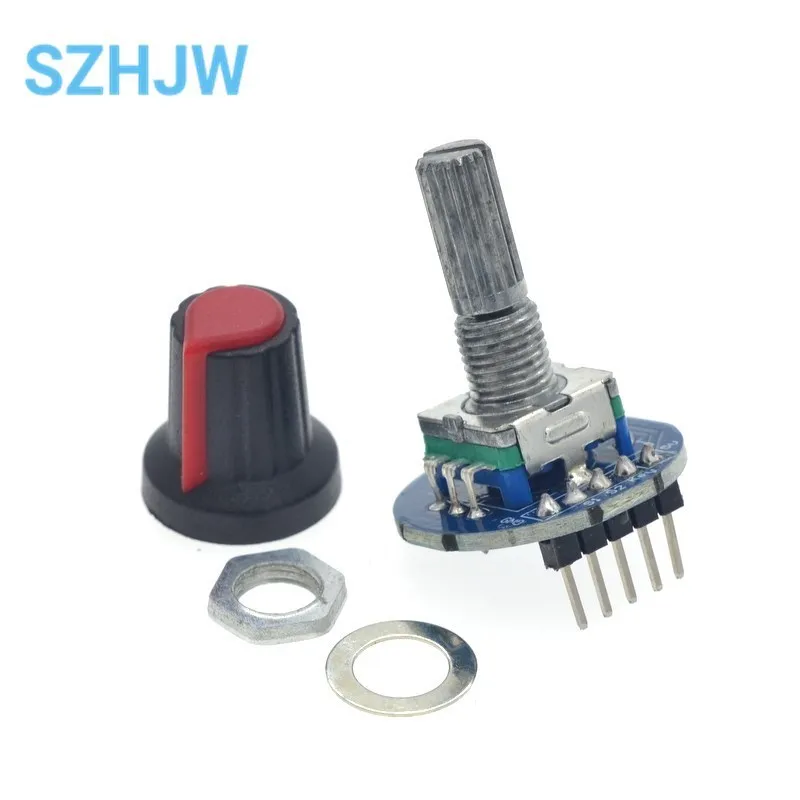

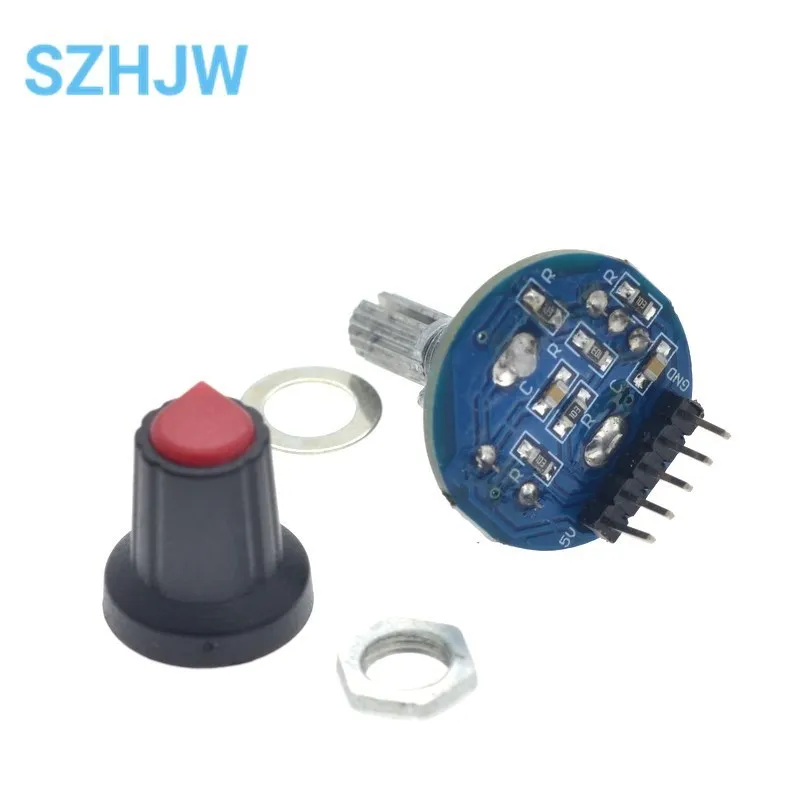

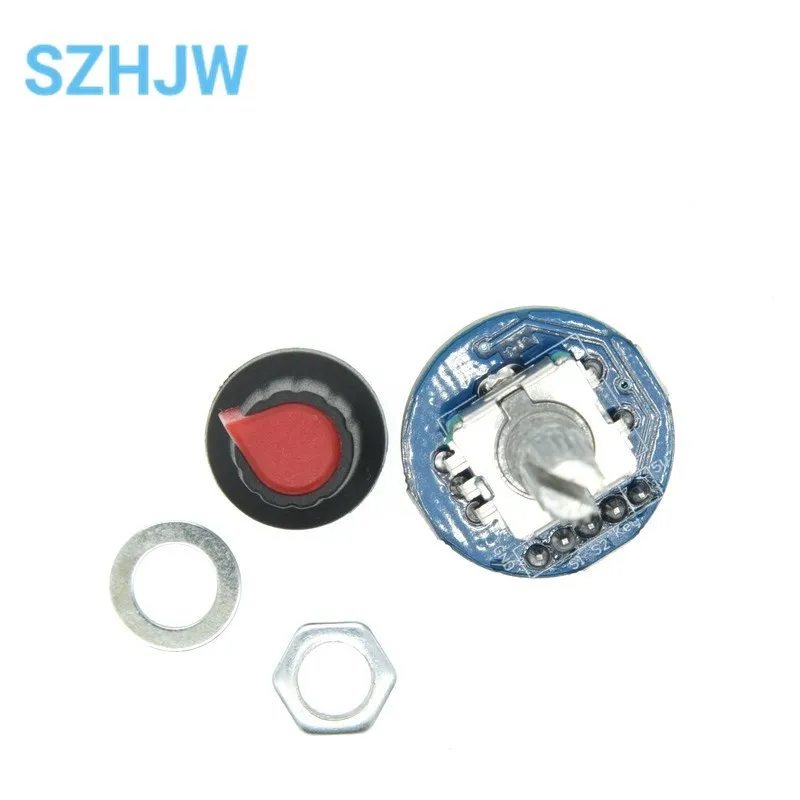

Módulo codificador rotatorio digital
Voltaje de trabajo: 5V
Número de pulsos por ciclo: 20
Ajuste de resistencia Fang Wu: tipo rotativo
Peso: 6 g
Tamaño: 23,4 mm de diámetro
Aplicación: Adecuado para audio de automóvil, aire acondicionado de automóvil, navegación de automóvil, otros electrodomésticos y equipos electrónicos relacionados.
principio de funcionamiento
El codificador incremental es un sensor giratorio que convierte el desplazamiento giratorio en una serie de señales de pulso digitales. Estos pulsos se utilizan para controlar el desplazamiento angular. En el codificador Eltra, el principio de escaneo fotoeléctrico se utiliza para la conversión del desplazamiento angular. El sistema de lectura se basa en la rotación del disco de indexación radial (disco de código) compuesto por bucles de ventana que transmiten luz alternata y bucles de ventana impermeables a la luz. Al mismo tiempo, la imagen del disco de código se proyecta sobre la superficie del receptor mediante una iluminación vertical de una fuente de luz infrarroja. El receptor está cubierto con una rejilla de difracción. Tiene el mismo ancho de respaldo de ventana que el disco de código. El trabajo del receptor es sentir los cambios causados por la rotación del disco. Luego, el cambio de luz se convierte en el cambio eléctrico correspondiente. Luego, la señal de bajo nivel sube a un nivel más alto. Y genera un pulso cuadrado sin ninguna interferencia. Esto debe ser manejado por circuitos electrónicos. El sistema de lectura suele ser diferencial. Es decir, compare dos señales diferentes con la misma forma de onda pero una diferencia de nivel de techo de 180 ° . El viento mejora la calidad y estabilidad de la señal de salida. La lectura se basa en la diferencia entre las dos señales. Por tanto, la interferencia se elimina.
