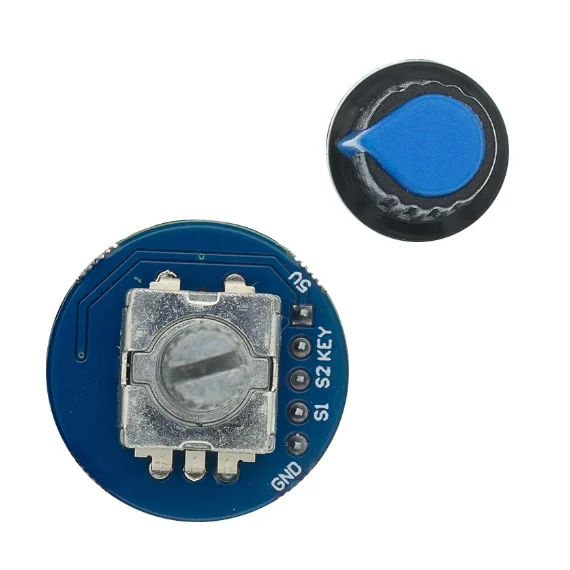

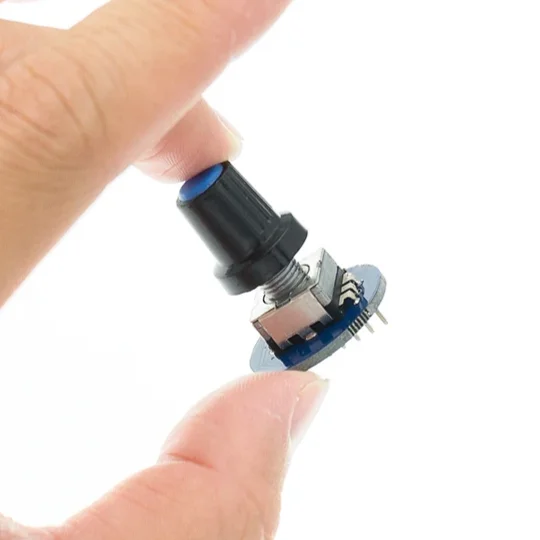

Descripción

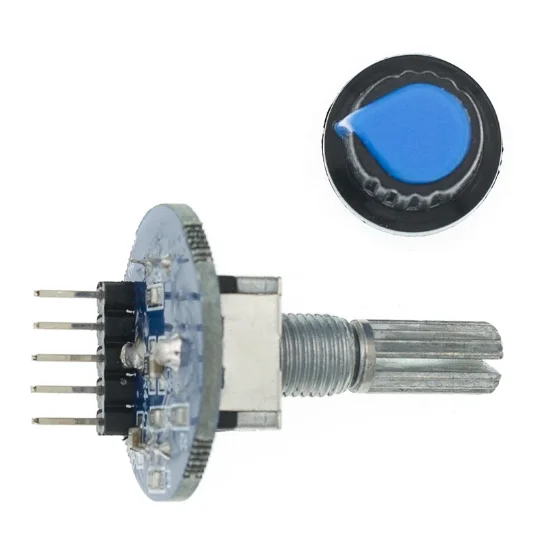

Longitud del vástago 20MM
Voltaje de trabajo: 5V
Número de pulsos por revolución: 20
El codificador rotatorio se puede girar para contar el número de pulsos emitidos durante la rotación hacia adelante y hacia atrás.A diferencia de los potenciómetros, no hay límite para el número de rotaciones que se pueden contar.Con la tecla del codificador rotatorio, se puede restablecer al estado inicial, es decir,contando desde 0.
Principio de funcionamiento:
Un codificador incremental es un sensor giratorio que convierte el desplazamiento rotacional en una serie de señales de pulso digitales. Estos pulsos se utilizan para controlar el desplazamiento angular. La conversión del desplazamiento angular en codificadores Eltra utiliza el principio de escaneo fotoeléctrico. El sistema de lectura se basa en la rotación de un disco indexador radial (disco de código) que consta de ventanas alternos de luz transparente y opacas de luz, que se iluminan simultáneamente verticalmente mediante una fuente de luz infrarroja, que proyecta la imagen del disco de código. sobre la superficie de un receptor. El receptor está cubierto con una rejilla de difracción que tiene el mismo ancho de ventana que el disco de código. El funcionamiento del receptor es detectar los cambios producidos por la rotación del disco y luego convertir los cambios ópticos en los cambios eléctricos correspondientes. Esto a su vez hace que la señal de bajo nivel suba a un nivel más alto y produce pulsos cuadrados sin ninguna interferencia, que deben ser procesados por circuitos electrónicos. Los sistemas de lectura suelen utilizar métodos diferenciales, es decir, dos señales diferentes con la misma forma de onda pero una diferencia de fase de 180 ° se comparan para mejorar la calidad y estabilidad de la señal de salida. La lectura se forma sobre la base de la diferencia entre las dos señales, eliminando así las interferencias.
