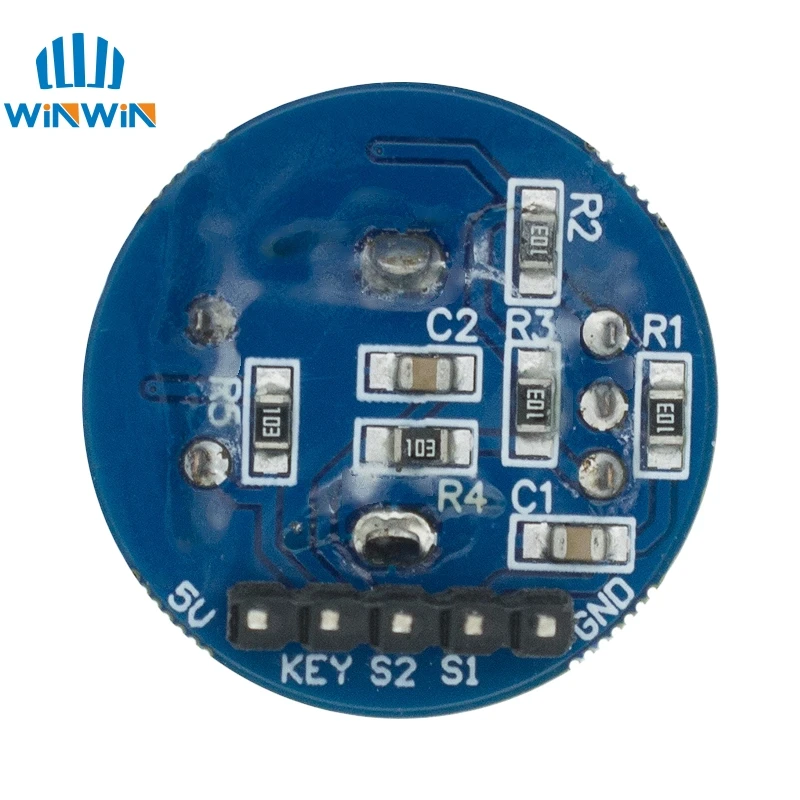

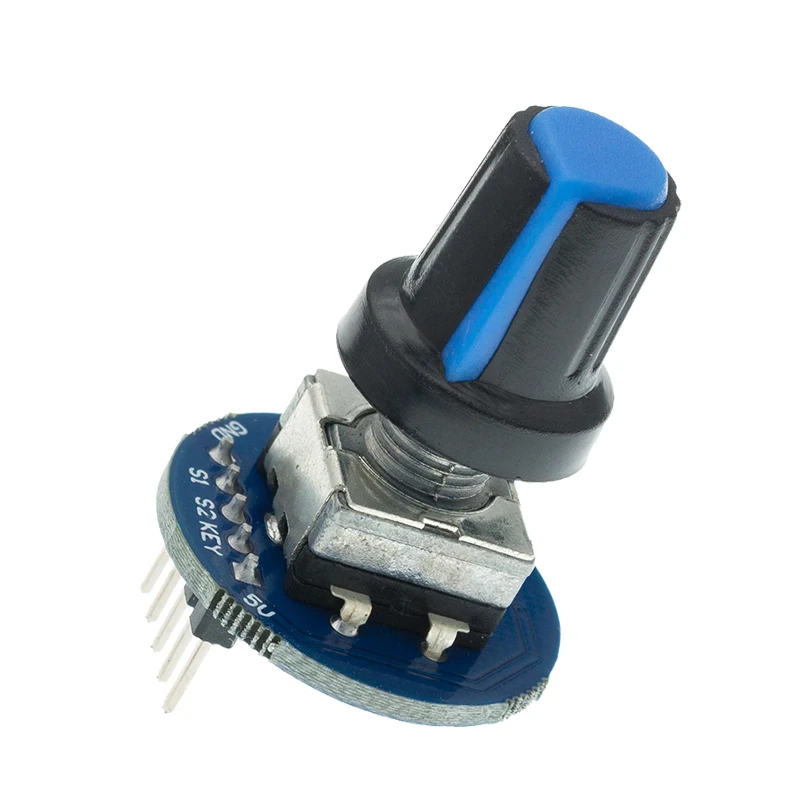

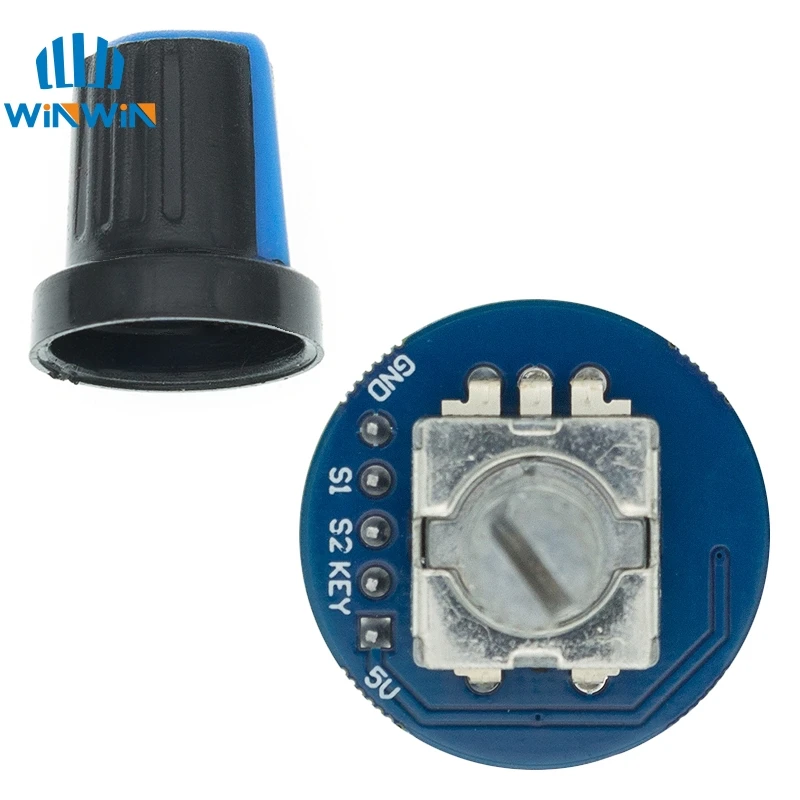

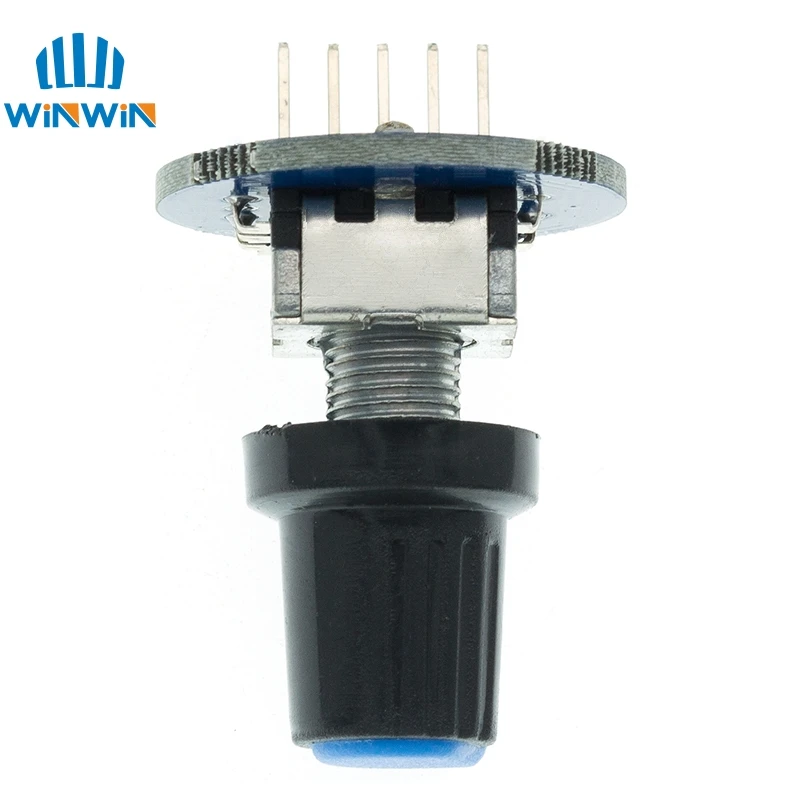

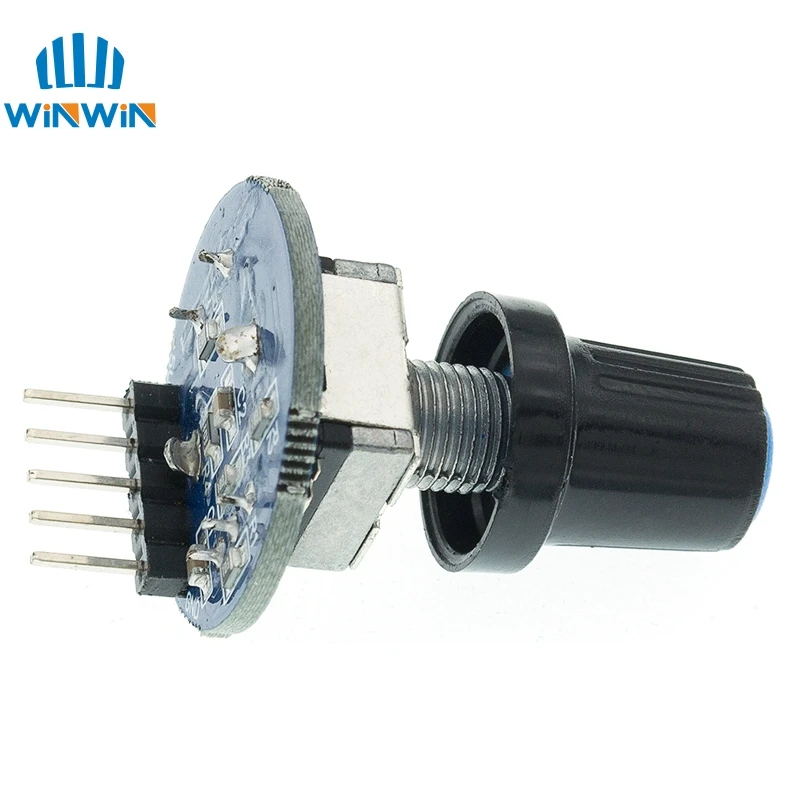

Módulo Codificador rotativo para Arduino, Sensor de ladrillo, desarrollo de Audio redondo, potenciómetro giratorio, tapa de perilla EC11

Introducción del producto
1. Voltaje de funcionamiento: 5V
2. Número de pulso para un círculo: 20
3. El codificador rotatorio puede contar los tiempos de pulso de salida girando positiva y negativamente. Este Método de conteo no tiene ninguna limitación, se puede restablecer y volver al estado inicial si coincide con la clave en el codificador (es decir, contará desde 0)
4. Principio de funcionamiento: el codificador incremental es un tipo de sensor giratorio que transforma el desplazamiento de rotación en una serie de señales de pulso digital. Estos pulsos se utilizan para controlar el desplazamiento angular. En el codificador Eltra, la transformación del desplazamiento angular adopta el principio de escaneo fotoeléctrico. El sistema de lectura se basa en la rotación de la placa divisoria radial de la ventana de luz alternativa y la ventana sin luz, y estará expuesta a la fuente de luz infrarroja al mismo tiempo. La luz reflejará la imagen de la placa en la superficie del receptor. El receptor está cubierto por una rejilla de difracción y tiene el mismo ancho de ventana que la placa. La operación del receptor es detectar el cambio de rotación de la placa de luz, luego transformar el cambio de luz en cambio eléctrico. Aumente la señal de nivel bajo a nivel alto y genere pulso cuadrado sin interferencias. Este proceso necesita circuito para tratar. El sistema de lectura generalmente adopta un método diferencial, es decir, compara dos señales diferentes que tienen la misma forma de onda, pero la diferencia de fase es de 180 grados para mejorar la calidad y la estabilidad de la señal de salida. La lectura se forma sobre la base de la diferencia entre dos señales, por lo que elimina la interferencia.
