Introducción del producto:

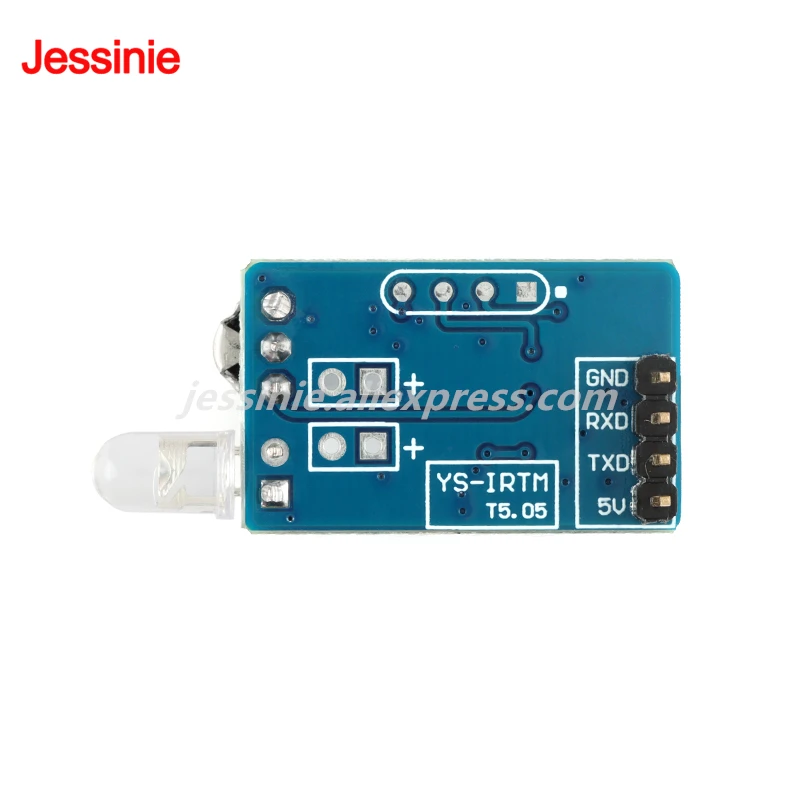

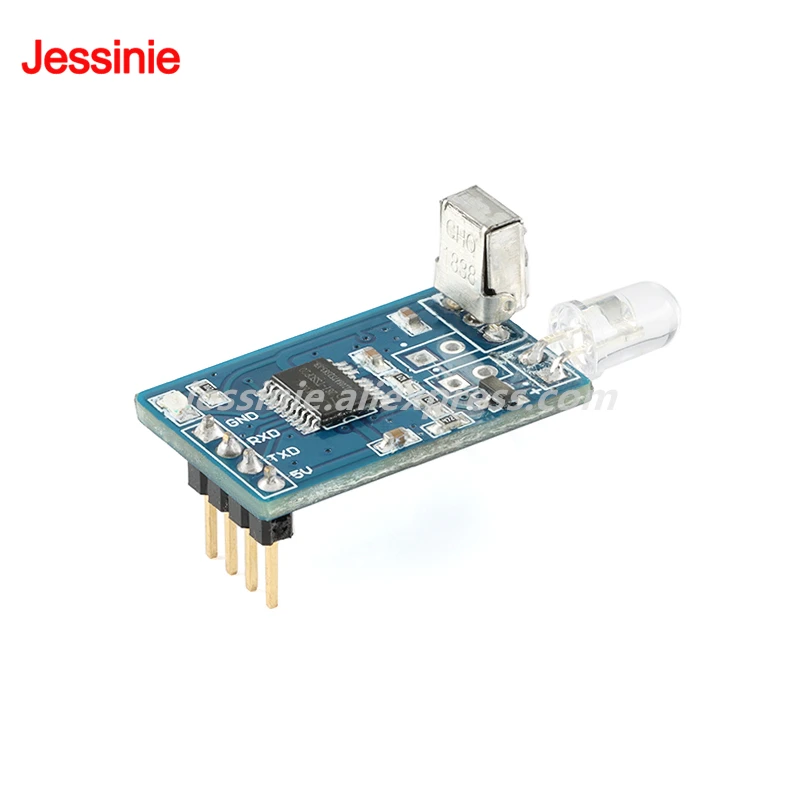

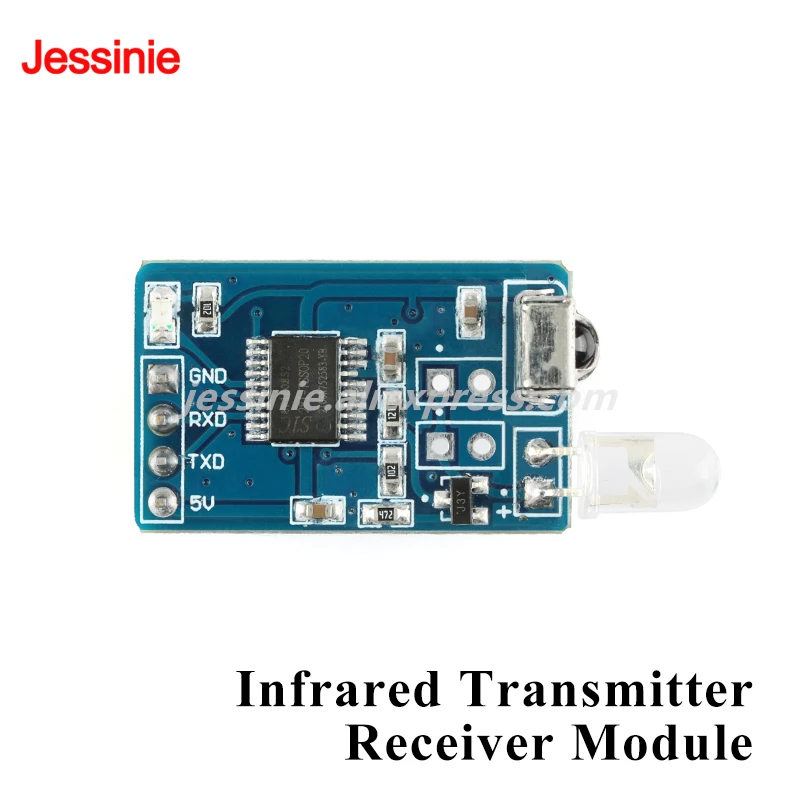

El módulo de codificación y codificación por infrarrojos utiliza MCU + transmisor de infrarrojos + receptor de infrarrojos, y saca el puerto serie de MCU para conectar otros dispositivos que necesitan control por infrarrojos, que se puede utilizar para comunicación de datos inalámbrica por infrarrojos, transmisión de datos y otras funciones.Tiene la función de transmisión de codificación por infrarrojos en formato NEC y puede controlar el 99% de los dispositivos en formato infrarrojo NEC, como la mayoría de los televisores, decodificadores, DVD, ventiladores eléctricos y otros equipos eléctricos.
Solo necesita utilizar el conocimiento de comunicación del puerto serie del microcontrolador para enviar el comando especificado a través del puerto serie para controlar la transmisión del módulo;realice operaciones de decodificación por infrarrojos a través del método de recepción del puerto serie para obtener información de codificación del control remoto.También puedes utilizar el USB a TTL de nuestra tienda combinado con una computadora para controlar otros dispositivos.Una vez conectado el circuito, el software del host de la computadora puede simplemente enviar y recibir comandos para realizar la función de codificación y decodificación.2 módulos pueden completar las operaciones de envío y recepción.
Detalles del producto:
Tamaño: 2,7x1,7x1,3 CM
Voltaje de alimentación: CC 5 V.
Corriente de alimentación: 100mA
Consumo de energía en espera: aproximadamente 17,5 mA
Modo de comunicación: comunicación en serie (nivel TTL de 5 V)
Distancia de transmisión: 6-10 metros (dependiendo de la luz ambiental y la situación del transceptor)
Distancia de recepción: 6-10 metros (relacionado con la potencia del dispositivo transmisor)
Señal infrarroja: longitud de onda 940 nm 38 KHz
La velocidad en baudios por defecto es 9600 bps y el puerto serie se puede configurar en 4800, 19200, 57600 bpsInterfaz de pines:
El módulo de codificación y codificación por infrarrojos utiliza MCU + transmisor de infrarrojos + receptor de infrarrojos, y saca el puerto serie de MCU para conectar otros dispositivos que necesitan control por infrarrojos, que se puede utilizar para comunicación de datos inalámbrica por infrarrojos, transmisión de datos y otras funciones.Tiene la función de transmisión de codificación por infrarrojos en formato NEC y puede controlar el 99% de los dispositivos en formato infrarrojo NEC, como la mayoría de los televisores, decodificadores, DVD, ventiladores eléctricos y otros equipos eléctricos.
Solo necesita utilizar el conocimiento de comunicación del puerto serie del microcontrolador para enviar el comando especificado a través del puerto serie para controlar la transmisión del módulo;realice operaciones de decodificación por infrarrojos a través del método de recepción del puerto serie para obtener información de codificación del control remoto.También puedes utilizar el USB a TTL de nuestra tienda combinado con una computadora para controlar otros dispositivos.Una vez conectado el circuito, el software del host de la computadora puede simplemente enviar y recibir comandos para realizar la función de codificación y decodificación.2 módulos pueden completar las operaciones de envío y recepción.
Detalles del producto:
Tamaño: 2,7x1,7x1,3 CM
Voltaje de alimentación: CC 5 V.
Corriente de alimentación: 100mA
Consumo de energía en espera: aproximadamente 17,5 mA
Modo de comunicación: comunicación en serie (nivel TTL de 5 V)
Distancia de transmisión: 6-10 metros (dependiendo de la luz ambiental y la situación del transceptor)
Distancia de recepción: 6-10 metros (relacionado con la potencia del dispositivo transmisor)
Señal infrarroja: longitud de onda 940 nm 38 KHz
La velocidad en baudios por defecto es 9600 bps y el puerto serie se puede configurar en 4800, 19200, 57600 bpsInterfaz de pines:

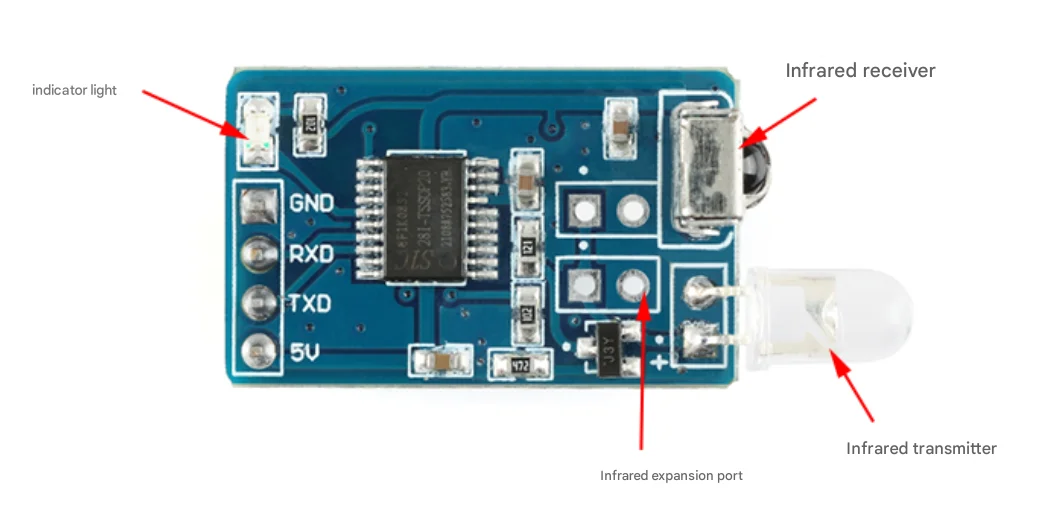

GND: polo negativo de fuente de alimentación de 5V
5 V es un polo positivo de la fuente de alimentación de 5 V (4,5-5 V)
RXD: extremo receptor del puerto serie TTL
TXD: extremo de transmisión del puerto serie TTL
Puerto de transmisión de infrarrojos: se puede conectar directamente en paralelo con el cabezal de infrarrojos para lograr un control de múltiples ángulos.
