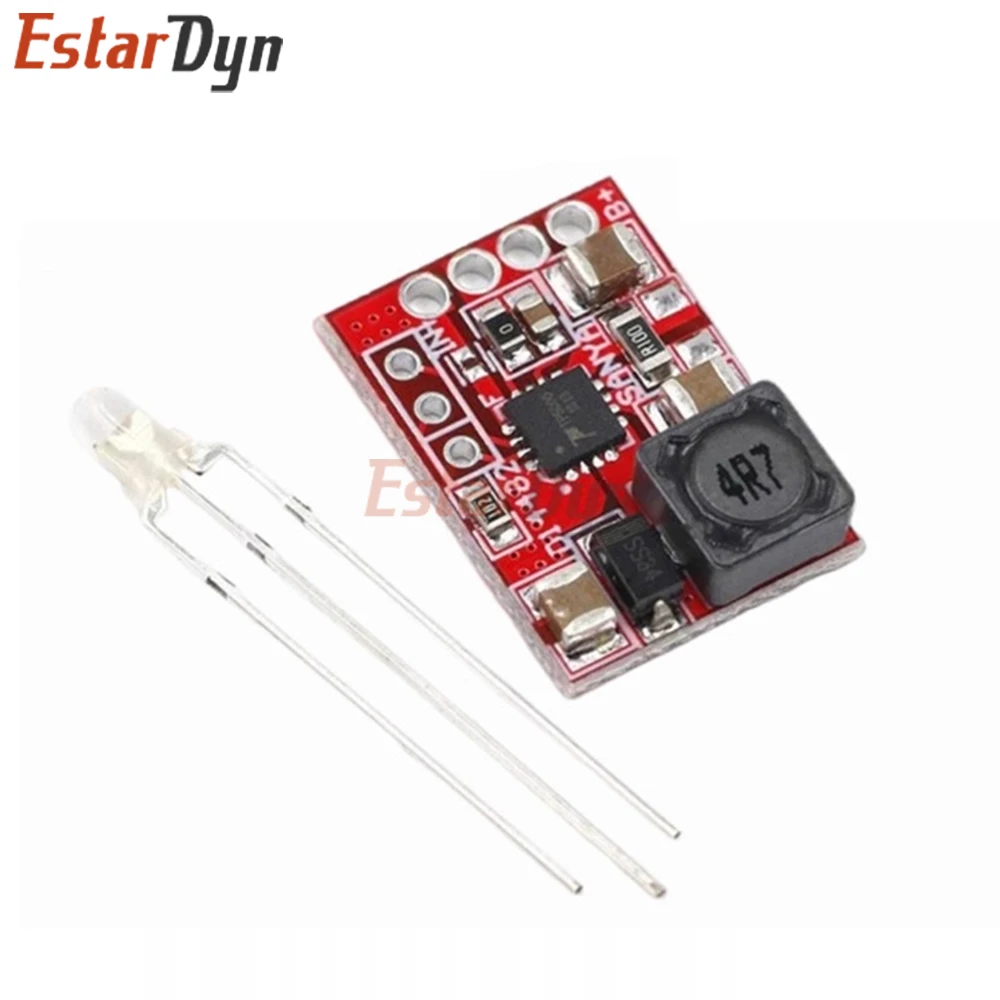

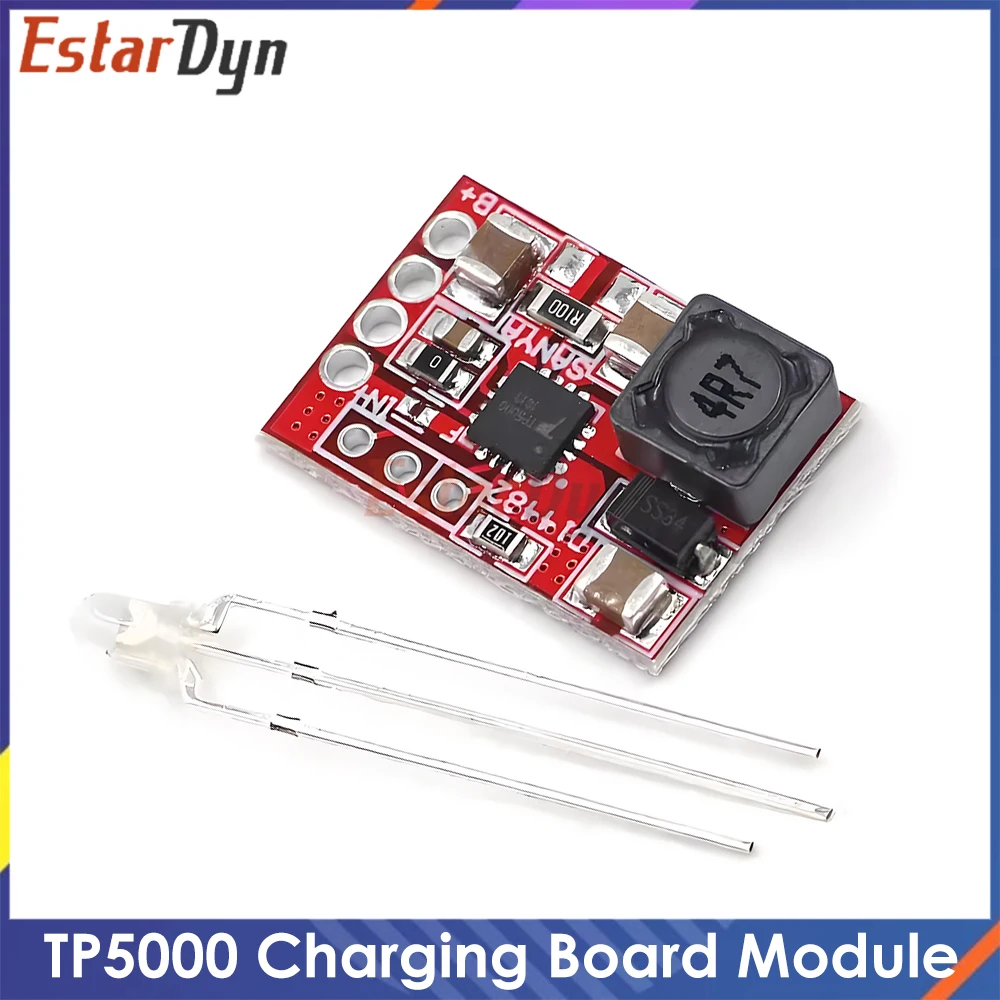

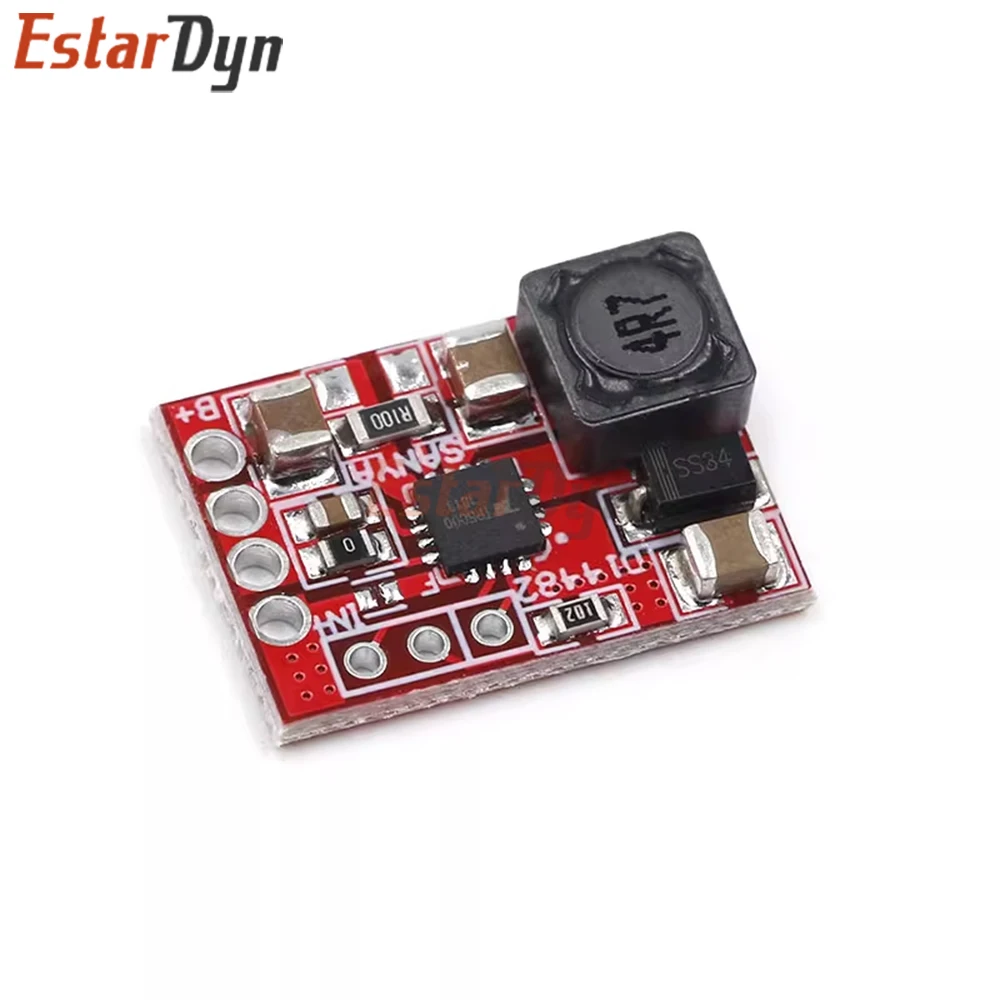

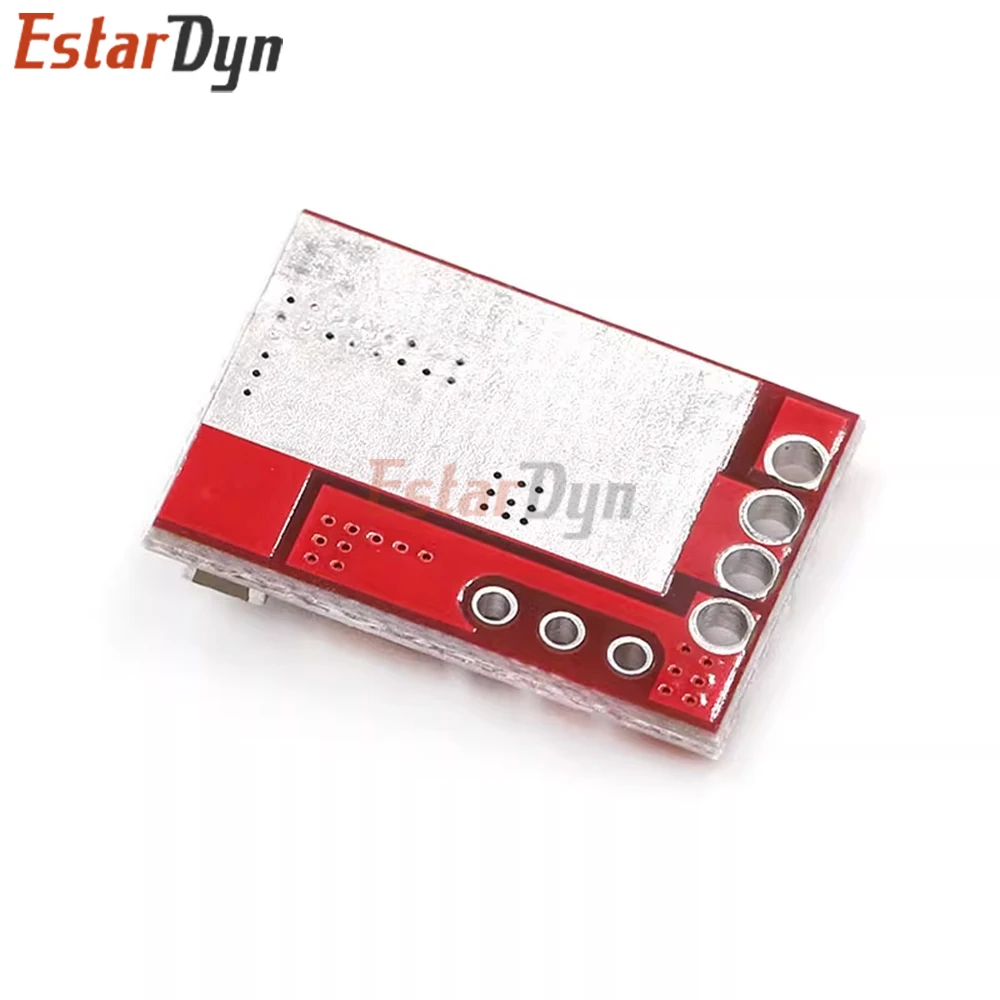

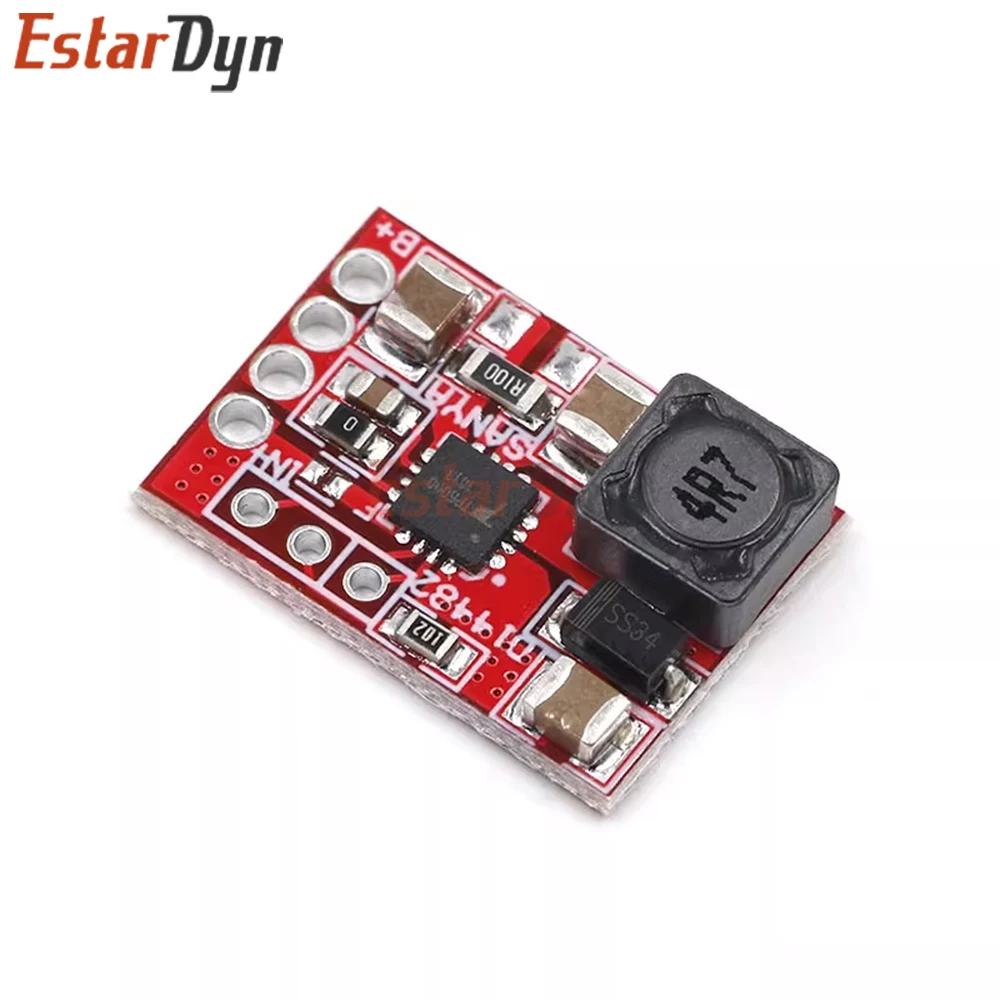

Módulo de cargador TP5000 2A, circuito Buck de interruptor, modo Dual de 3,6 V/4,2 V para batería LiFePO4/Li-ion con indicador LED y protección

Aviso cálido: Estimado comprador, nuestros servicios de transporte más baratos, logística de categoría económica (SunYou Economic Air Mail, China Post Ordinary Small Packet Plus) se pueden rastrear solo antes de que llegue a su país, elija logística de categoría estándar si desea una información de seguimiento completa. Descripción: 1. Tamaño de PCB: 21,5*14,5*4,2 mm 2. Voltaje de entrada: CC 4,5-9 V (se recomienda no exceder los 7 V) 3. Voltaje de salida: CC 4,2 V/3,6 V (por defecto 4,2 V) 4. Corriente de salida: 1A (máximo predeterminado) 5. Indicador LED: Cargando-Rojo/Verde Parpadeando, Cargando-Verde 6. Características: Carga de batería de litio (4,2 V) y batería de fosfato de hierro y litio (3,6 V) 7. Modo de conmutación: 1 . F Punto de soldadura ON para batería de litio y salida 4,2V 2 . F Punto de soldadura APAGADO para batería de fosfato de hierro y litio y salida 3,6 V 8. Ajuste la corriente de salida (es necesario modificar dos valores de resistencia en la marca "SANYA"): 1 . Soldadura predeterminada 1 resistencia R100 (0,1 ohmios) y salida 1A (máx.) 2 . Soldadura de 1 resistencia de 0,2 ohmios al lado de R100 y salida de 1,5 A (máx.) 3 . Soldadura de 1 resistencia de 0,1 ohmios al lado de R100 y salida de 2 A (máx.) 4 . Se retira R100 y suelda 1 resistencia de 0,2 ohmios en su lugar y salida de 0,5 A 5 . Requiere un disipador de calor adicional si la corriente de salida es superior a 1A.
