Descripción

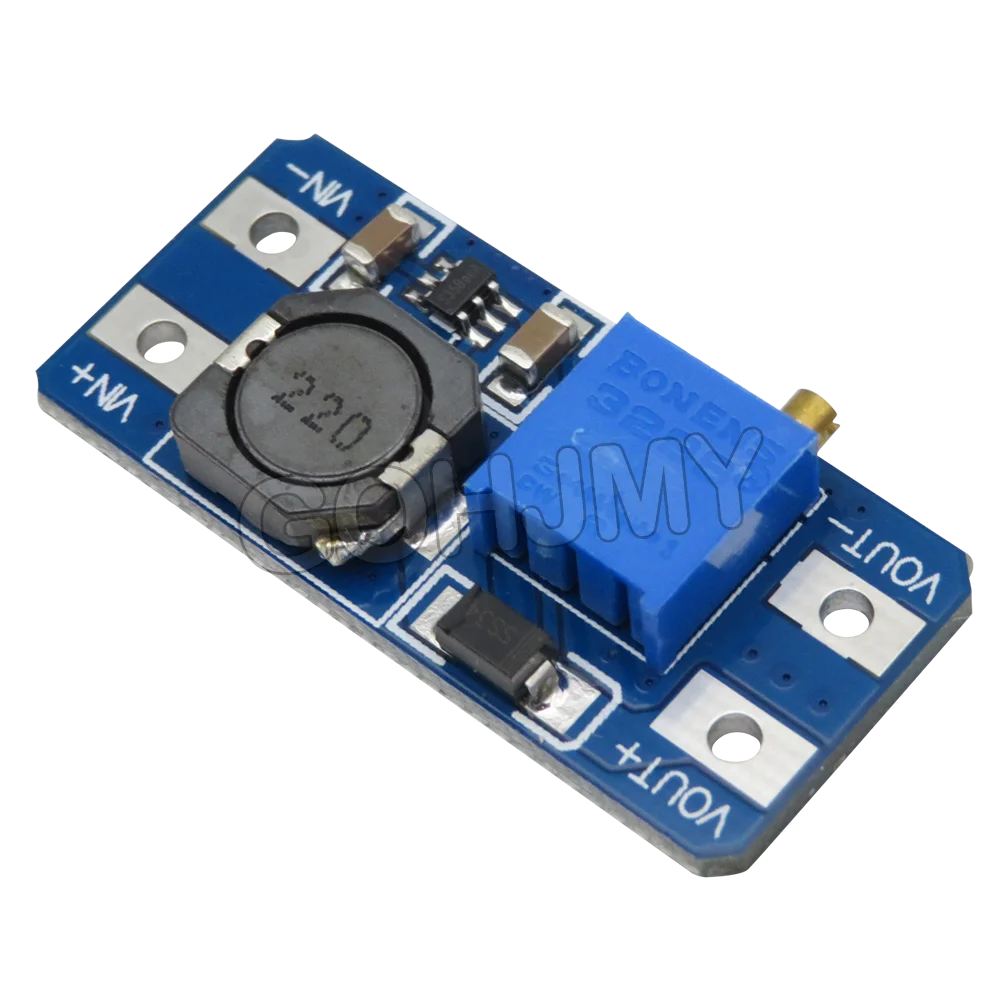

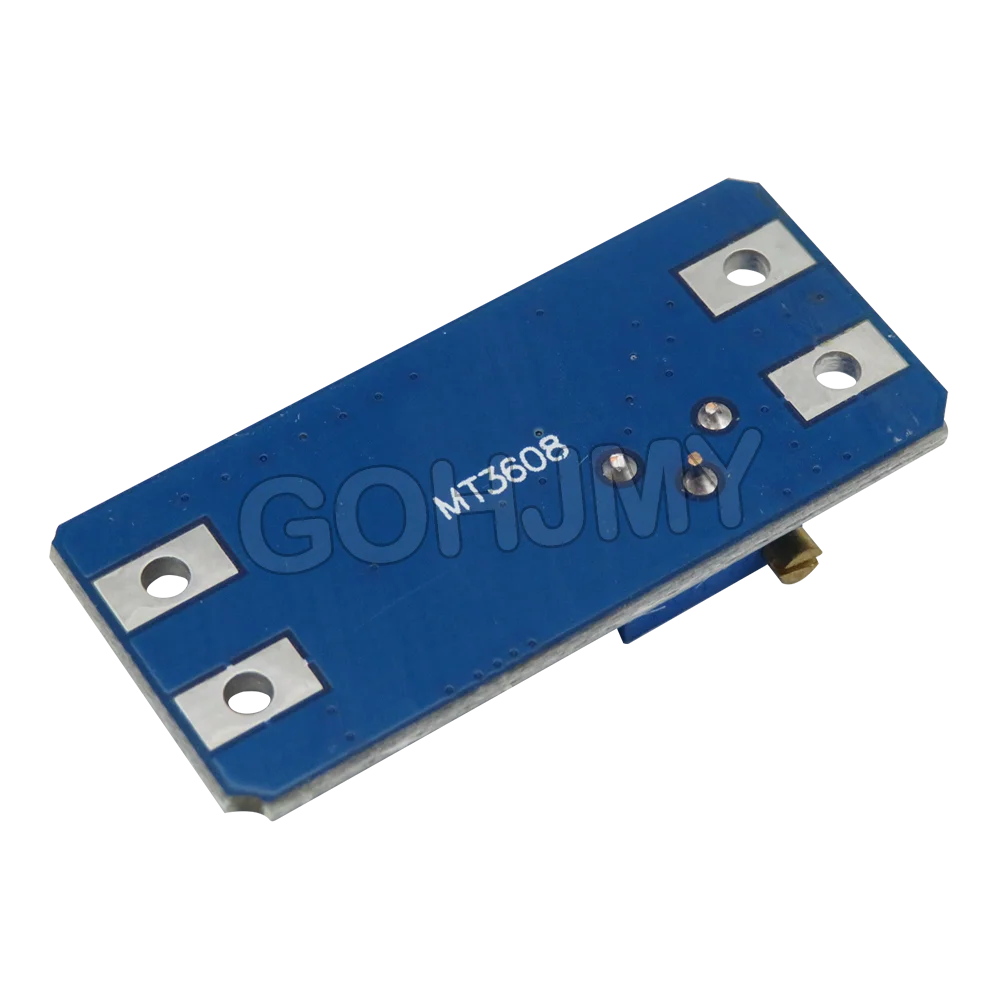

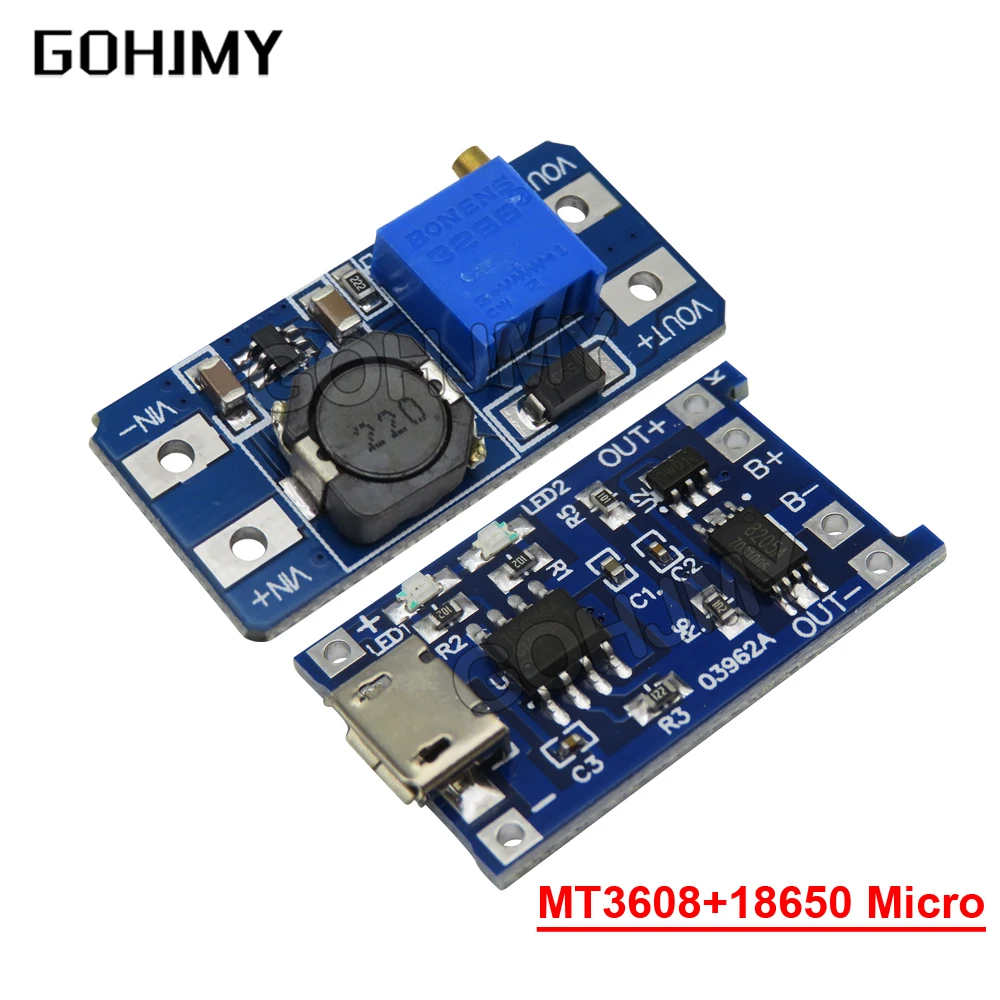

MT3608:
1.Características eléctricas
1).La corriente máxima de salida: 2 a
2).El voltaje de entrada: 2 v ~ 24 v
3).El voltaje máximo de salida: 28 v
4).Eficiencia: 93%
2.Propiedades mecánicas
1).Tamaño del producto: 36 mm X 17 mm X 14 mm
3.Método de uso
El módulo IN+ y - después de 2 ~ 24v, IN ajustando el potenciómetro puede ajustar el voltaje de salida, el voltaje de salida es mayor que el voltaje de entrada
4.Asuntos que requieren atención
1).El voltaje de entrada no debe exceder el voltaje de entrada máximo.
2).La corriente máxima de salida no supera la de la universidad de TV.
Cuando el módulo para ajustar el voltaje de salida no siempre coincida con el voltaje de entrada, gire el potenciómetro en sentido antihorario durante más de 20 vueltas y luego use el módulo para ajustar el voltaje.Método de regulación: potenciómetro en la parte delantera del cofre, amplificador de reloj inverso.

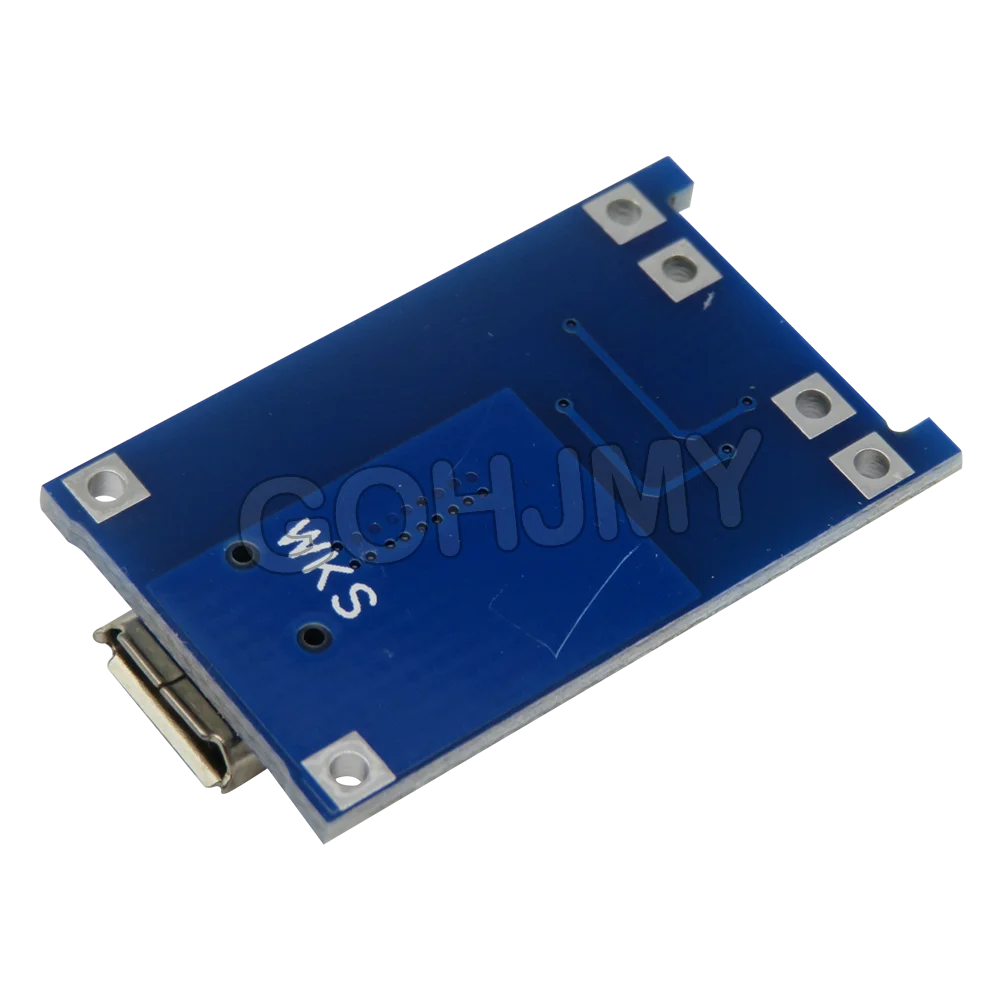

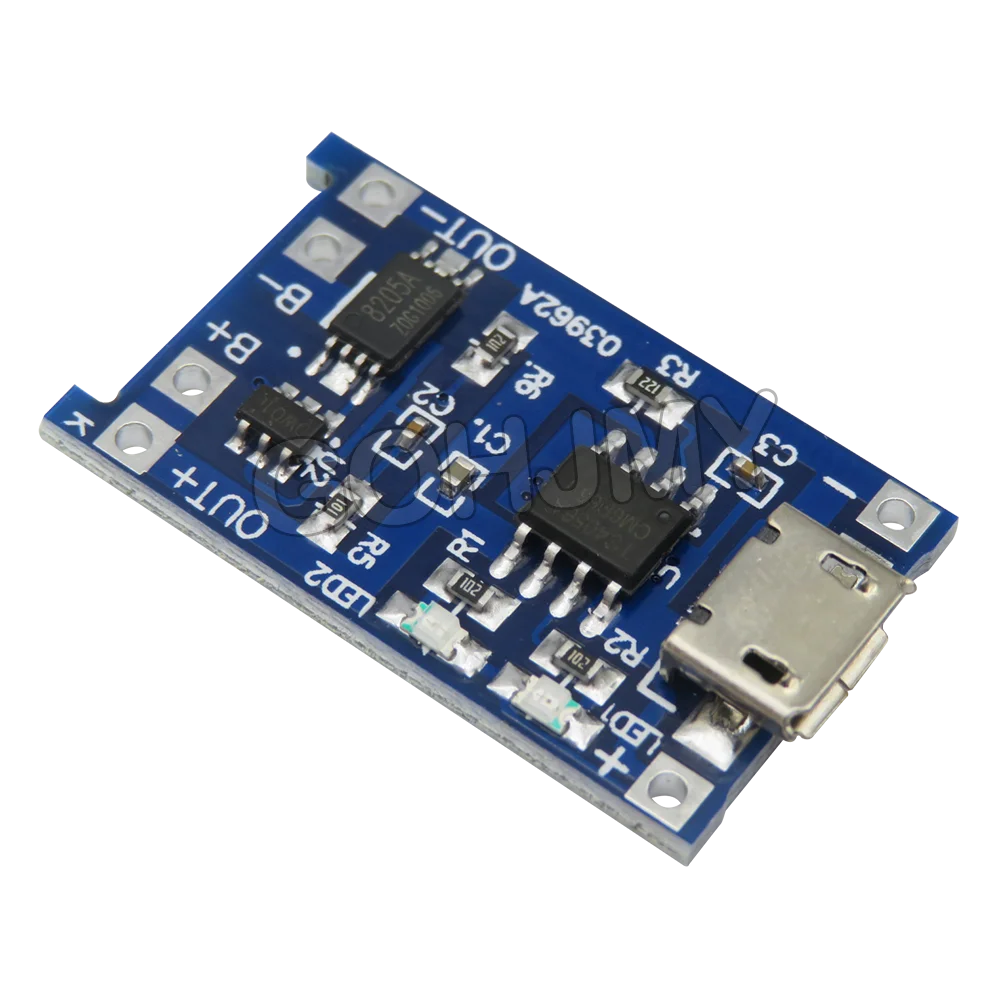

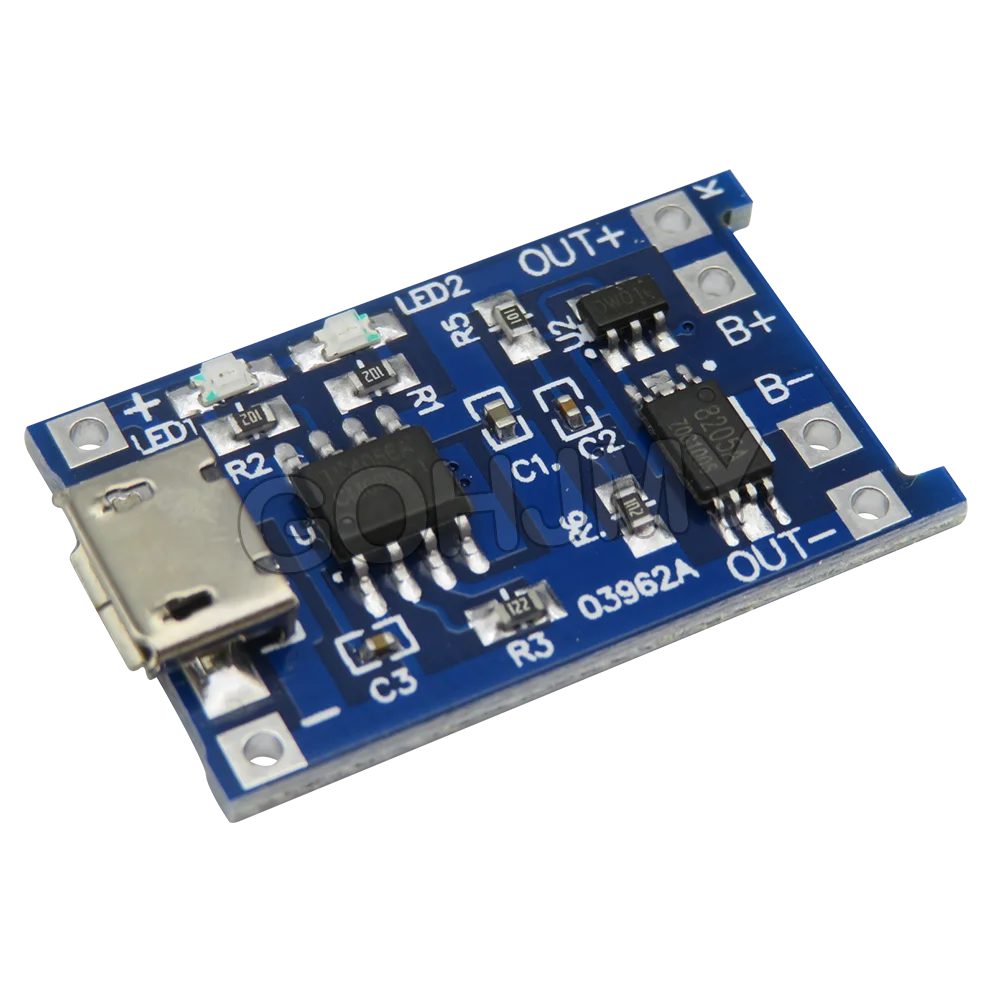

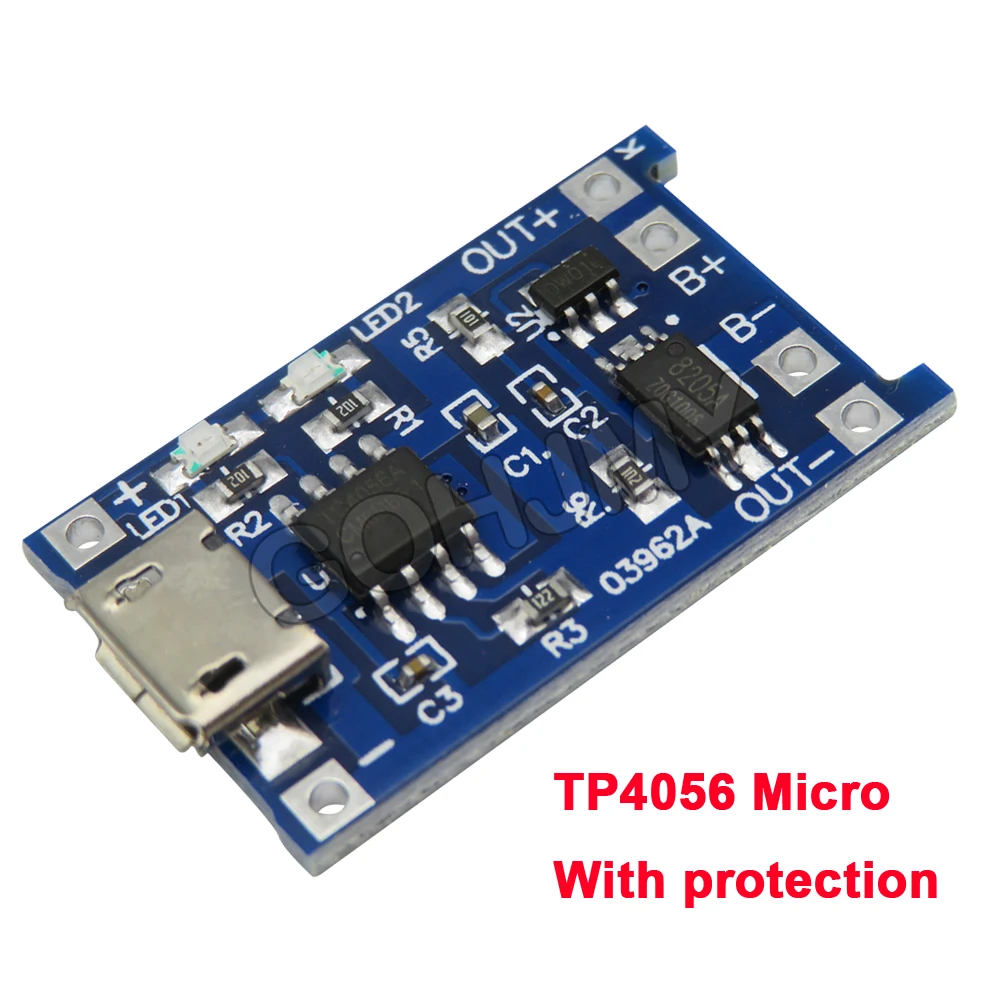

18650 Micro:
Módulo de carga: carga lineal.
Corriente: 1A ajustable.
Precisión de carga: 1,5%.
Voltaje de entrada: 4,5 V-5,5 V.
Voltaje de carga completa: 4,2 V.
Indicador LED: el rojo se está cargando. El verde está completamente cargado.
Interfaz de entrada: micro USB.
Temperatura de trabajo -10° a +85°.
Polaridad invertida-NO.
Tamaño: pequeño hasta 25X19X10mm.
NOTA:
1.El amperímetro solo se puede conectar al extremo de entrada de 5 V del módulo.
2.Es mejor que la corriente de carga sea del 37% de la capacidad de la batería.Si carga una batería de 1000 mAH, la corriente de 400 es suficiente.
3.El cable de conexión no debe ser demasiado grueso.
4.Asegúrese de que el punto de conexión sea bueno.
5.Si el voltaje de entrada es demasiado alto, como 5,2 V, la corriente será inferior a 1000 mA, es normal.Es una función de protección que subrae automáticamente la corriente de carga para evitar daños por quemaduras al chip.
6. SIN polaridad inversa.
