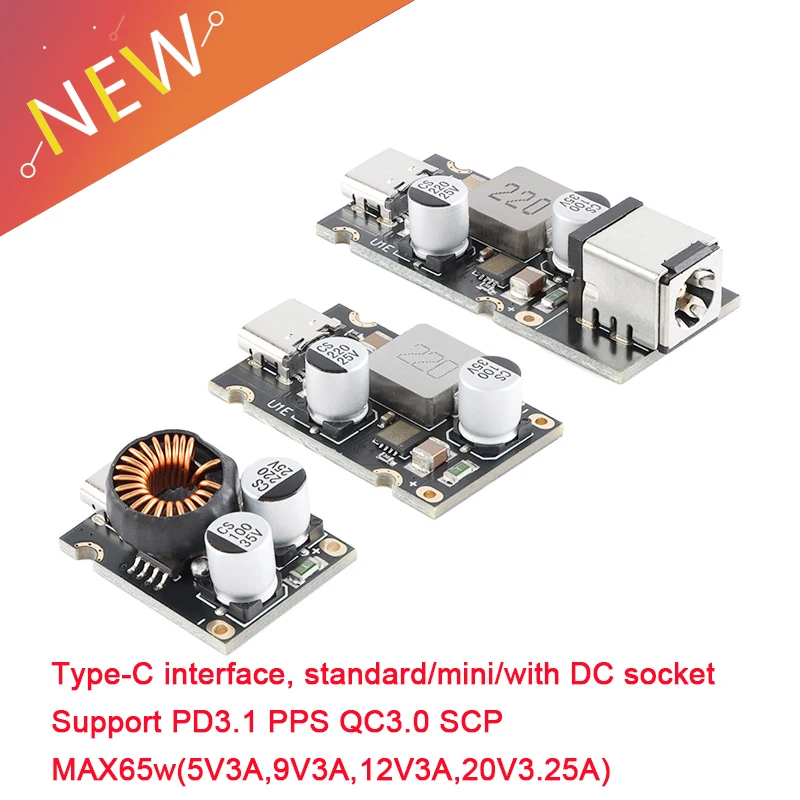

Módulo de carga rápida PD65W, interfaz USB tipo C, compatible con PD3.1 QC3.0 SCP PPS, cargador rápido 5V 9V 12V 20V

Características:

Compatible con PD3.1 (PPS), QC3.0, SCP

Con función de protección, protección contra sobretensión y subtensión de entrada, protección contra sobrecorriente de entrada, protección contra cortocircuitos de sobrecorriente de salida, protección contra sobretemperatura de toda la máquina.

Salida máxima 20V 3,25A

Entrada 8~30V (solo reductor)

Los modelos DC se dividen en 5521 y 5525, 5521: diámetro exterior 5,5 mm, diámetro interior 2,1 mm; 5525: diámetro exterior 5,5 mm, diámetro interior 2,5 mm.

Parámetros del producto:

Voltaje de entrada: CC 8 ~ 30 V

Voltaje de salida: se ajusta automáticamente entre 3.3 V ~ 21 V cuando se conecta a un dispositivo receptor de energía compatible con TYPE-C (el voltaje de entrada debe ser mayor que el voltaje de salida, si desea activar una carga rápida de 20 V, el voltaje de entrada debe ser superior a 20 V)

Potencia de salida: máximo 65w (5V3A, 9V3A, 12V3A, 20V3.25A, etc.)

Salida máxima: 20V 3,25A

Eficiencia de conversión: 92%~97%

Ondulación del voltaje de salida: 200mV

Corriente sin carga: 3mA

Protección contra sobretensión y subtensión de entrada

Protección contra sobrecorriente de entrada

Protección contra cortocircuitos por sobrecorriente de salida

Protección contra sobrecalentamiento de la máquina

Protocolos de carga compatibles: PD3.1 (PPS), QC3.0, SCP

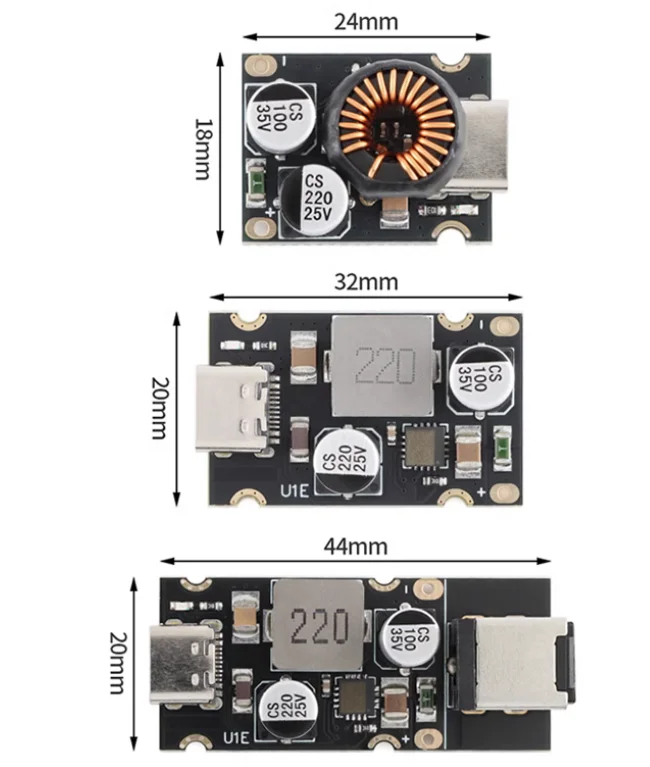

Tamaño del producto:

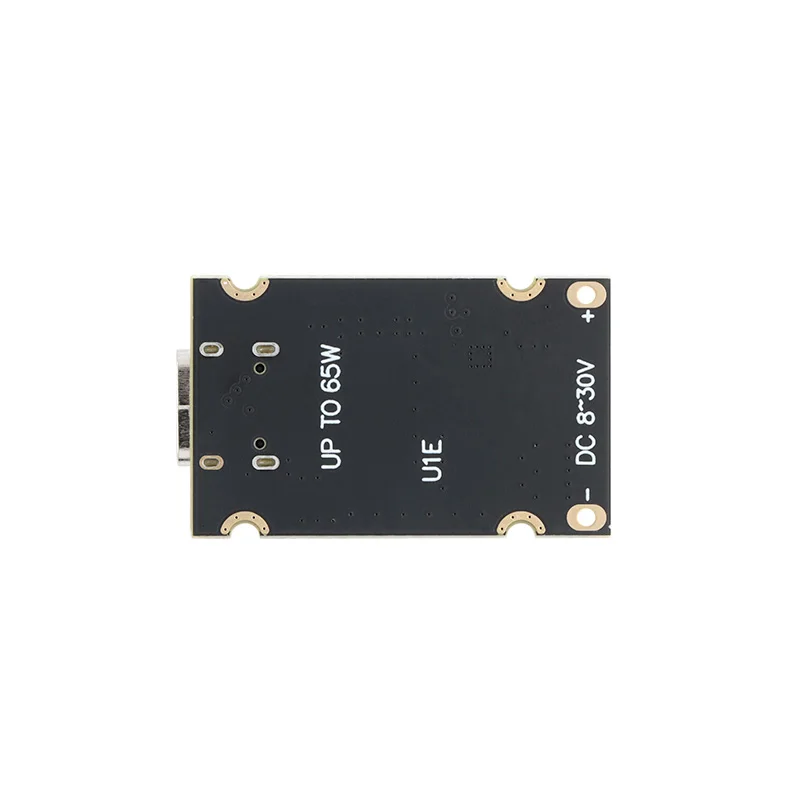

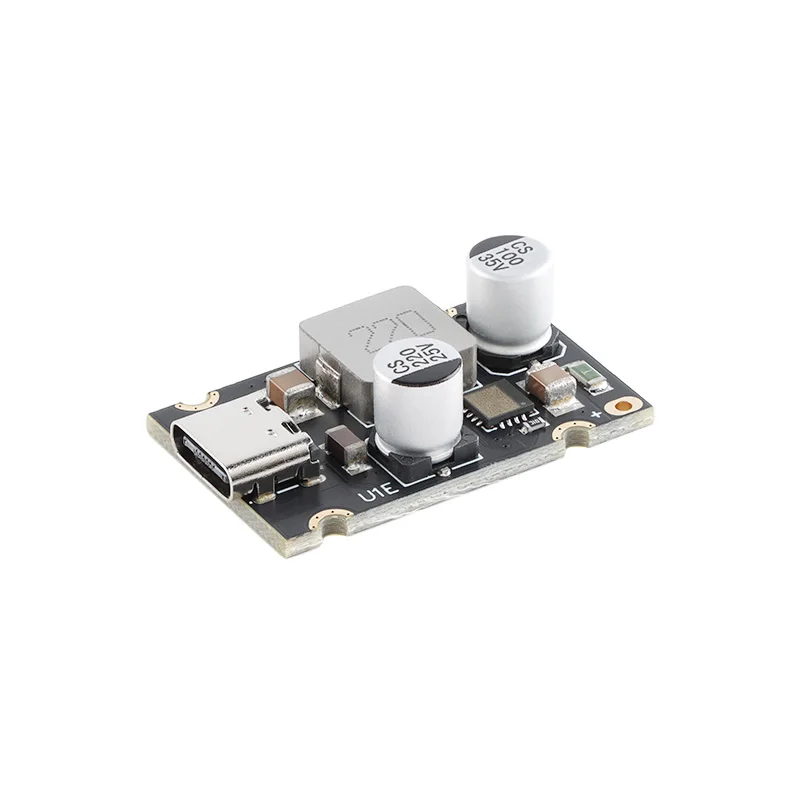

Modelo estándar: 32×20×10 mm (excluyendo el asiento hembra con montura C sobresaliente de 1 mm)

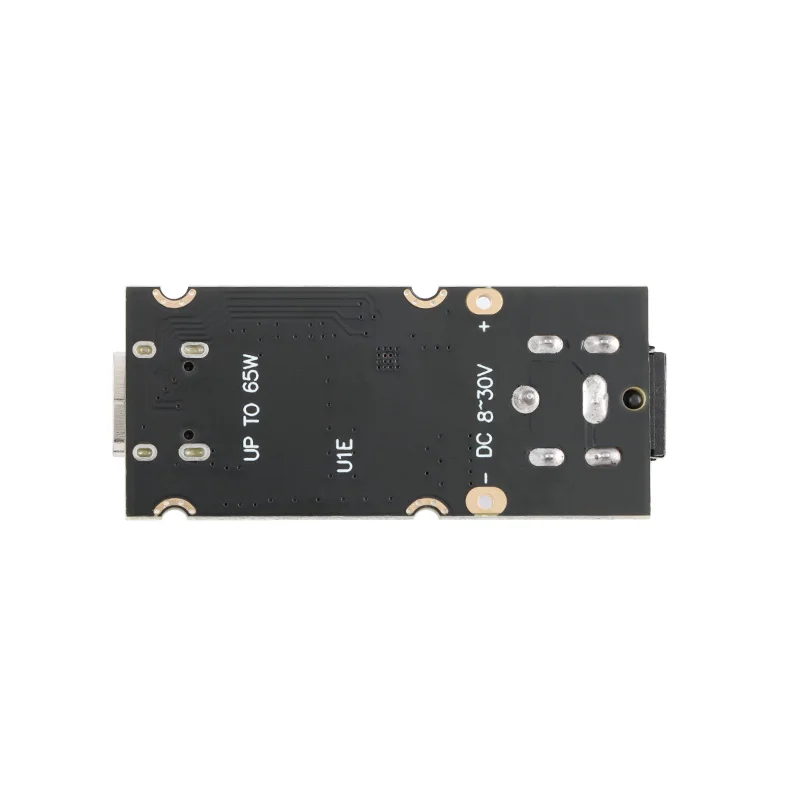

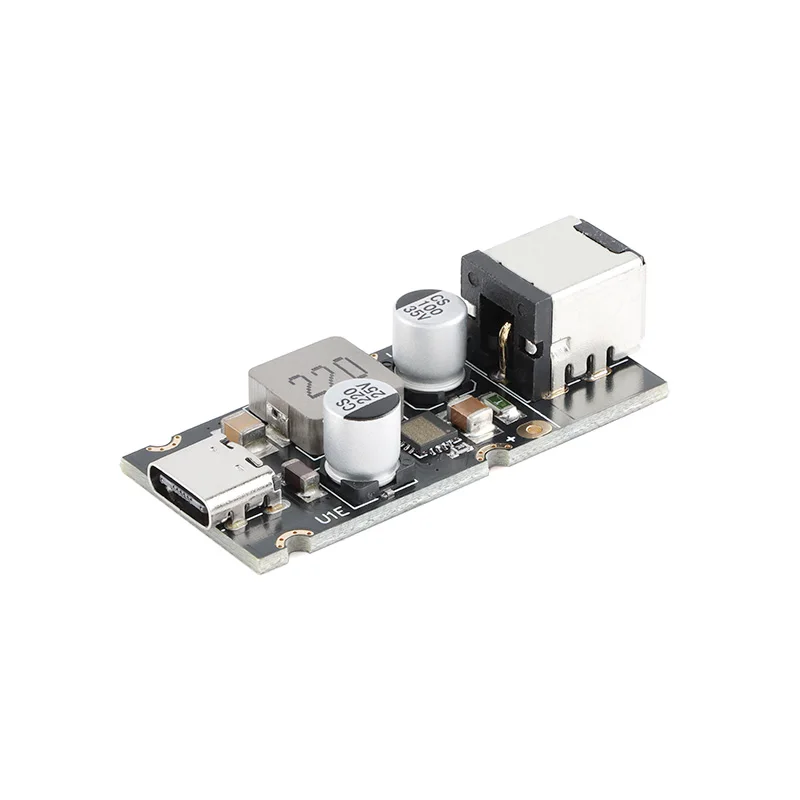

Con asiento CC: 44×20×10 mm (excluyendo el asiento hembra con montura C sobresaliente de 1 mm)

Protocolos de carga admitidos:

BC1.2,

Para Qualcomm QC2.0 y QC3.0

para protocolo de carga rápida Huawei FCP y SCP

para protocolo de carga rápida Samsung AFC

Para MTK PE+1.1 y MTK PE+2.0

Protocolo de salida PD2.0/PD3.1(PPS)

Aplicación del producto: todo tipo de salida de carga rápida de transformación de fuente de alimentación

Instrucciones de uso:

Cuando se utiliza un adaptador de corriente de 20 ~ 24 V como entrada, se recomienda encender la fuente de alimentación primero antes de conectarla al módulo; de lo contrario, puede haber errores en la potencia correspondiente del módulo debido al encendido lento de la fuente de alimentación y la salida de 65 W no se puede lograr.

Los modelos DC se dividen en 5521 y 5525.

5521: diámetro exterior 5,5 mm, diámetro interior 2,1 mm; 5525: diámetro exterior 5,5 mm, diámetro interior 2,5 mm.

La longitud del modelo DC es 12 mm más larga que la del modelo estándar, que es de 44 mm.Tanto el enchufe tipo C como el enchufe de CC sobresalgan del borde de la placa aproximadamente 1 mm.El modelo 5521 también es compatible con tacos 5525 con metralla de diapasón.

Aumento de temperatura del producto y ondulación de salida:

Condiciones de prueba: el voltaje de entrada es de 24 V, la temperatura ambiente es de 24°C, la carga es una computadora portátil que admite PD65W (la potencia es de aproximadamente 50%) y la computadora ejecuta una prueba de tensión para garantizar que la potencia en el extremo de la fuente de alimentación sea de 65w.

Lista de productos:

1X módulo
