Módulo de carga rápida PD65W, interfaz tipo C PD3.1 PPS, carga rápida QC3.0 SCP PD, cargador de protocolo completo, 1 piezas

Características del producto

Soporta PD3.1 (PPS), QC3.0, SCP

Con función de protección, protección contra sobretensión y subtensión de entrada, protección contra sobrecorriente de entrada, protección contra cortocircuitos de sobrecorriente de salida y protección general contra sobretemperatura

Salida máxima 20V 3.25A

Entrada 8-30V (solo puede reducir el voltaje)

El modelo DC se divide en dos tipos: 5521 5525 y, con un diámetro exterior de 5,5mm y un diámetro interior de 2,1mm; 5525: diámetro exterior de 5,5mm, diámetro interior de 2,5mm.

Parámetros del producto

Voltaje de entrada: DC 8-30V

Voltaje de salida: se ajusta automáticamente entre 3,3 V y 21V cuando se conecta a un dispositivo receptor de V compatible (el voltaje de entrada debe ser superior al voltaje de salida, y si se activa una carga rápida de 20V, el voltaje de entrada debe ser superior a 20V)

Potencia de salida: máximo 65W (5V3A, 9V3A, 12V3A, 20V3.25A, etc.)

Salida máxima: 20V 3.25A

Eficiencia de conversión: 92% ~ 97%

Onda de voltaje de salida: 200mV

Corriente sin carga: 3mA

Protección contra sobretensión y subtensión de entrada

Protección contra sobrecorriente de entrada

Protección contra cortocircuitos de sobrecorriente de salida

Protección total contra sobretemperatura

Protocolos de carga compatibles: PD3.1 (PPS), QC3.0, SCP

Tamaño del producto

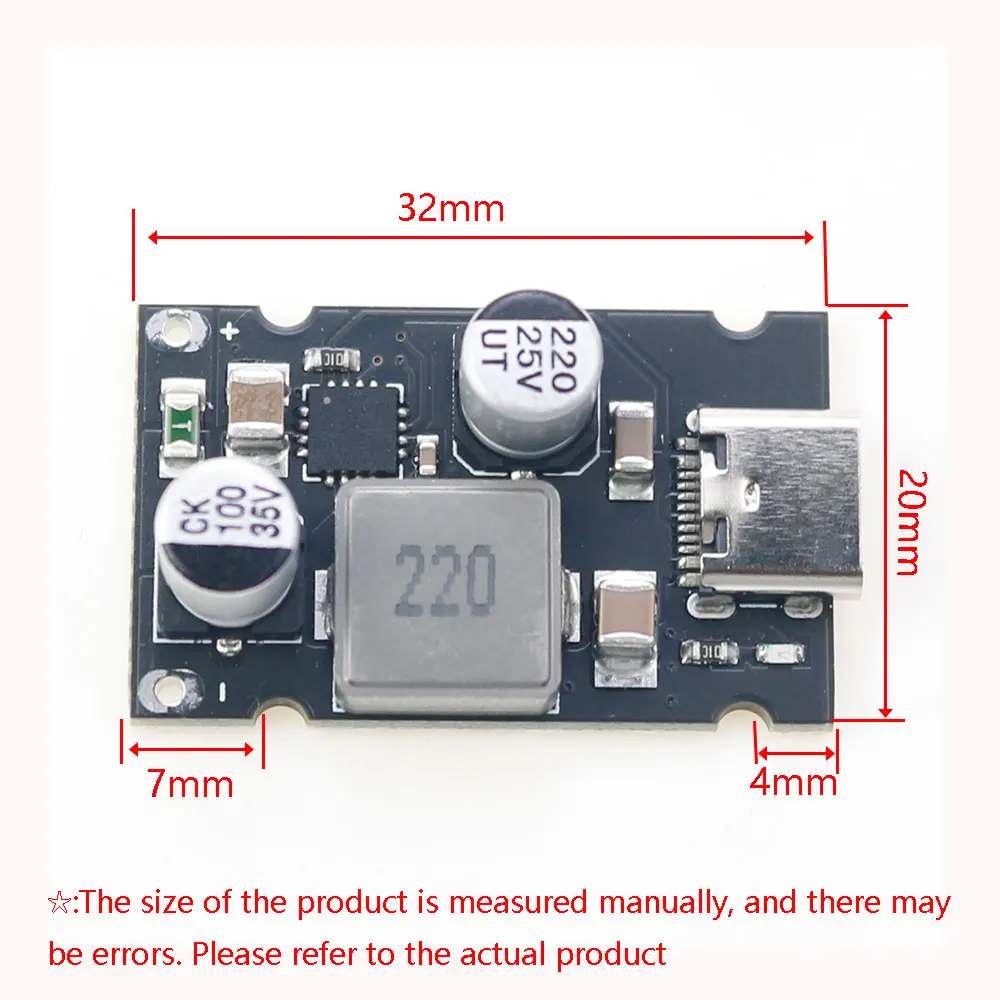

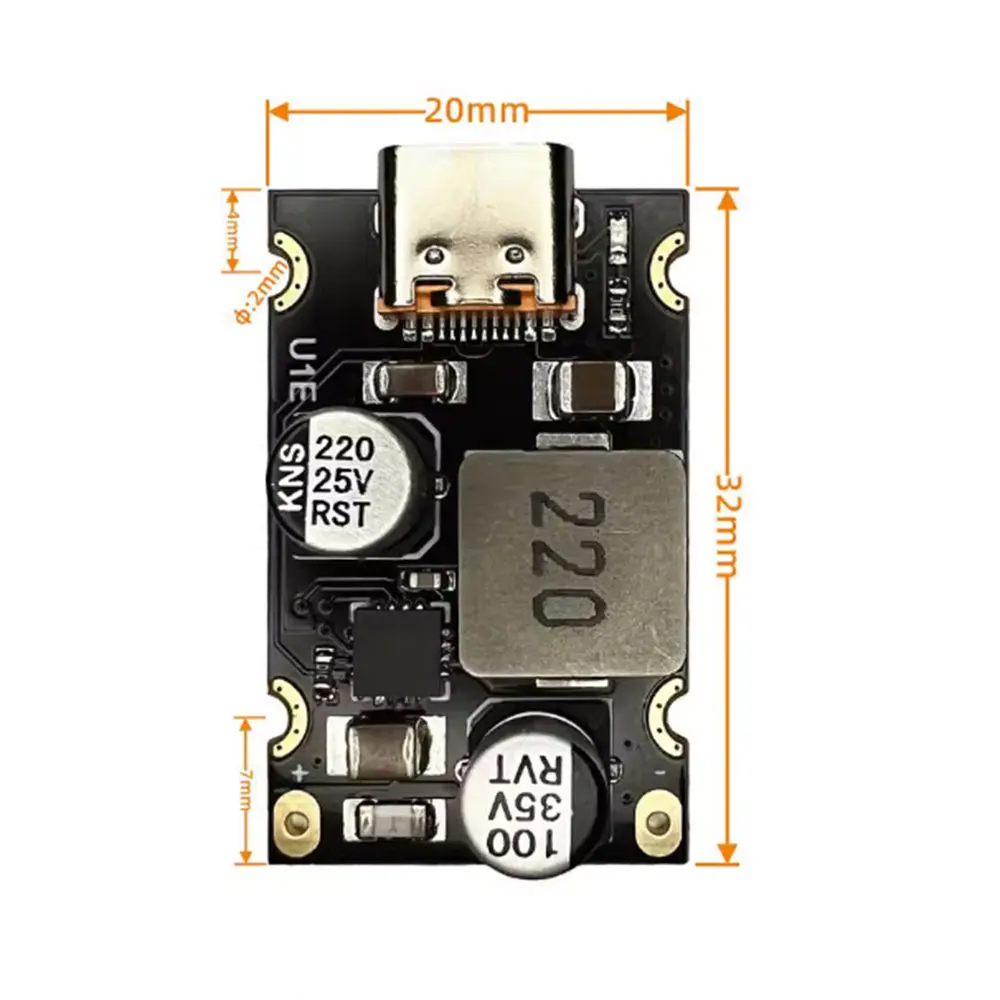

Versión estándar: 32 × 20 × 10mm (excluyendo 1mm que sobresale de la base del puerto C)

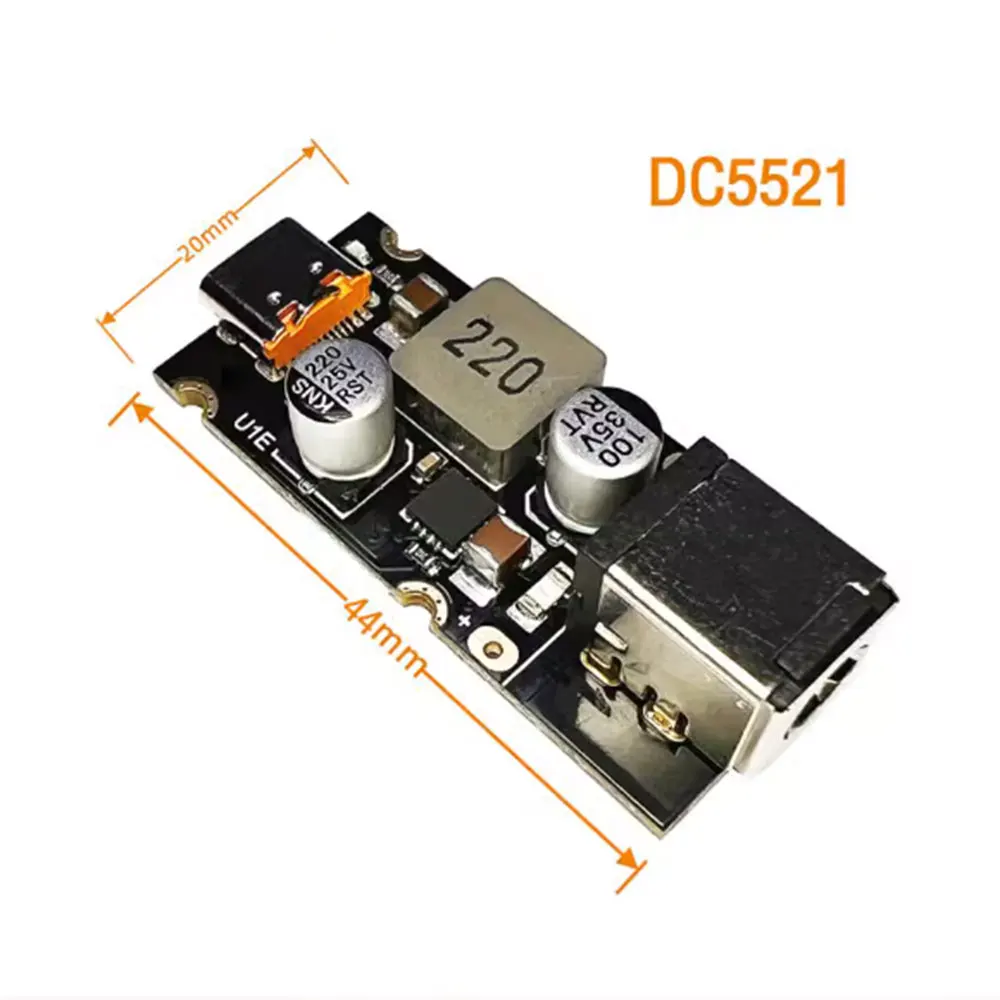

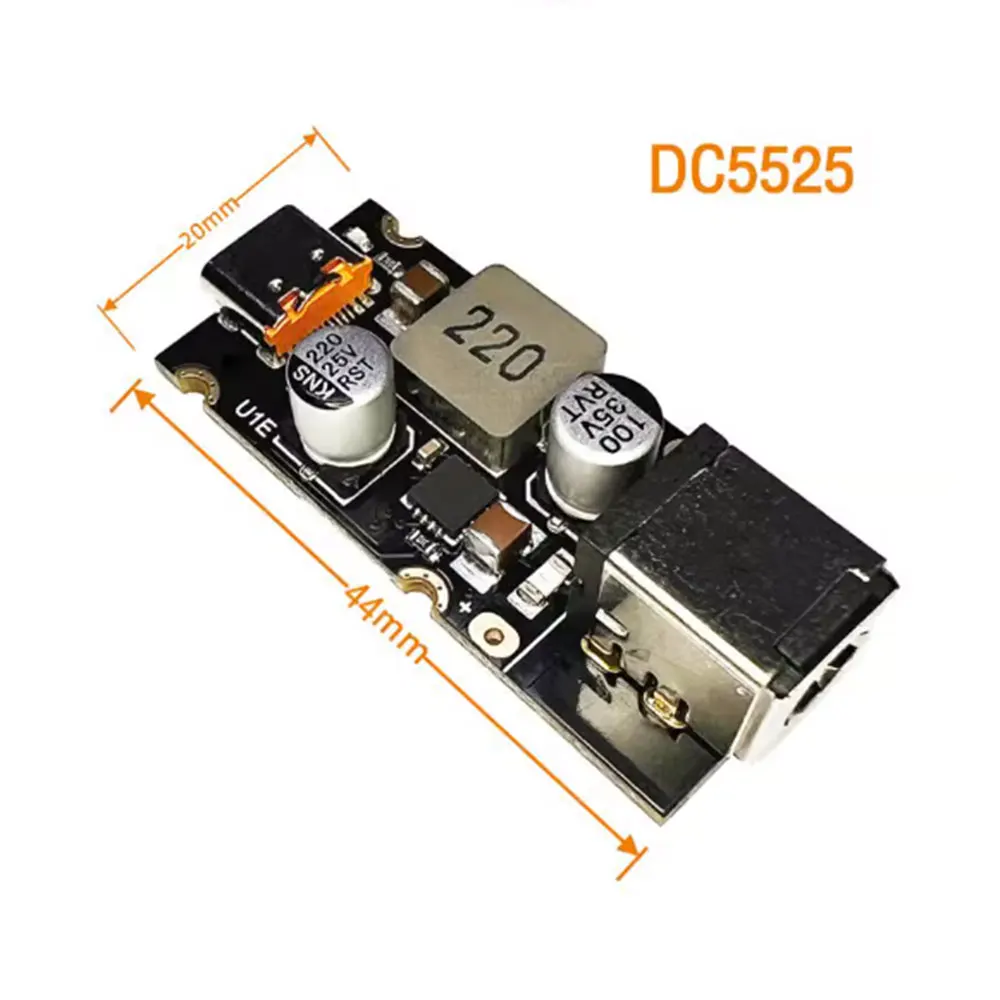

Con ASIENTO DE CC: 44 × veinte × 10mm (excluyendo 1mm que sobresale de la base del puerto C)

Protocolos de carga compatibles:

BC1.2, Protocolo Apple

Qualcomm QC2.0 y QC3.0

Protocolo de carga rápida Huawei FCP y SCP

Protocolo de carga rápida Samsung AFC

MTK PE + 1,1 y MTK PE + 2,0

Protocolo de salida PD2.0/PD3.1 (PPS)

Aplicación del producto: varios tipos de transformación de la fuente de alimentación, salida de carga rápida

Instrucciones de uso

Cuando se utiliza un adaptador de corriente de 20-24V como entrada, se recomienda encender primero la fuente de alimentación antes de conectarla a este módulo. De lo contrario, puede haber un error en la potencia de ajuste del módulo debido a la lentitud del encendido, lo que resulta en la imposibilidad de emitir 65W.

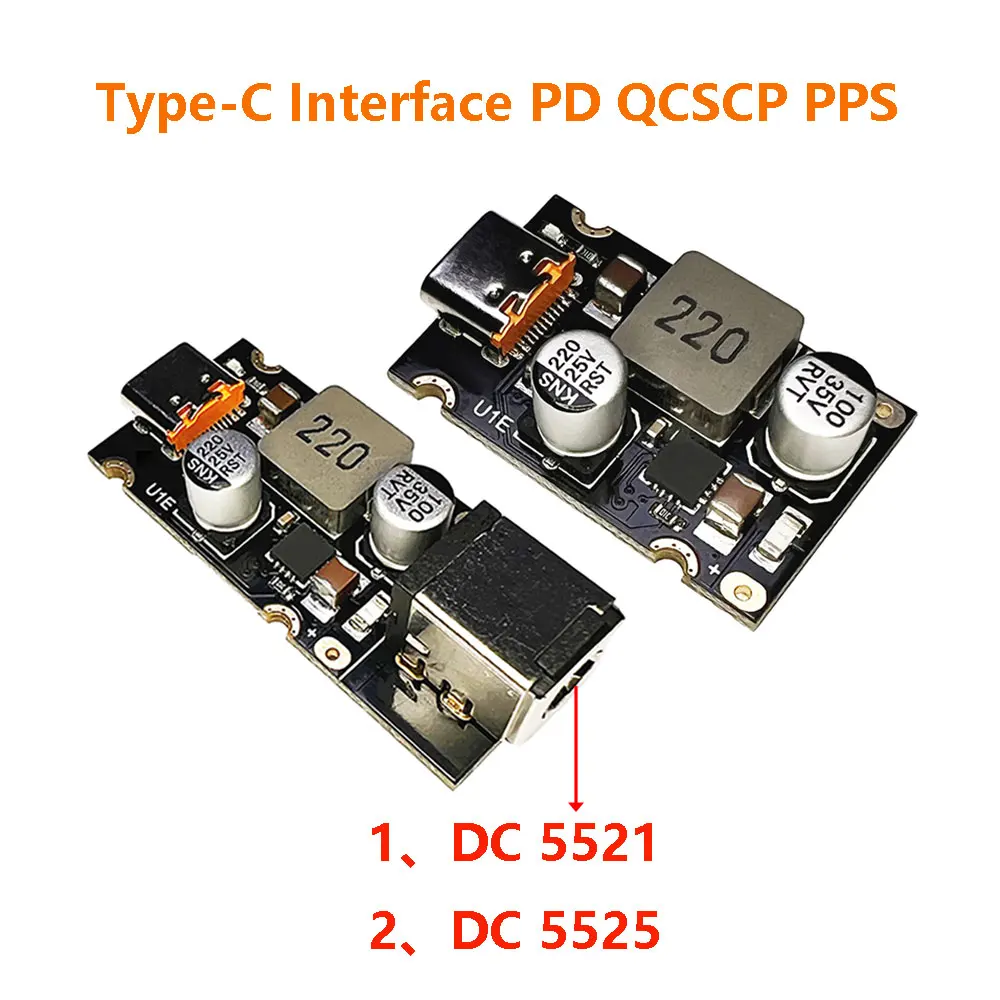

Los modelos de CC se dividen en dos tipos: 5521 y 5525.

5521: diámetro exterior 5,5mm, diámetro interior 2,1mm; 5525: diámetro exterior 5,5mm, diámetro interior 2,5mm.

La longitud del modelo DC ha aumentado de 12mm a 44mm en comparación con el modelo estándar, y tanto el asiento madre tipo C como el asiento DC sobresalen aproximadamente 1mm del borde del tablero. El modelo 5521 también es compatible con el enchufe 5525 con metralla de diapasón

Aumento de la temperatura del producto y ondulación de salida:

Condiciones de prueba: 24V voltaje de entrada, temperatura ambiente 24 ℃, carga de un ordenador portátil que admite PD65W (con una capacidad de batería de aproximadamente 50%), y el ordenador se somete a pruebas de presión para garantizar que la potencia del terminal de alimentación alcance los 65W.
