Descripción

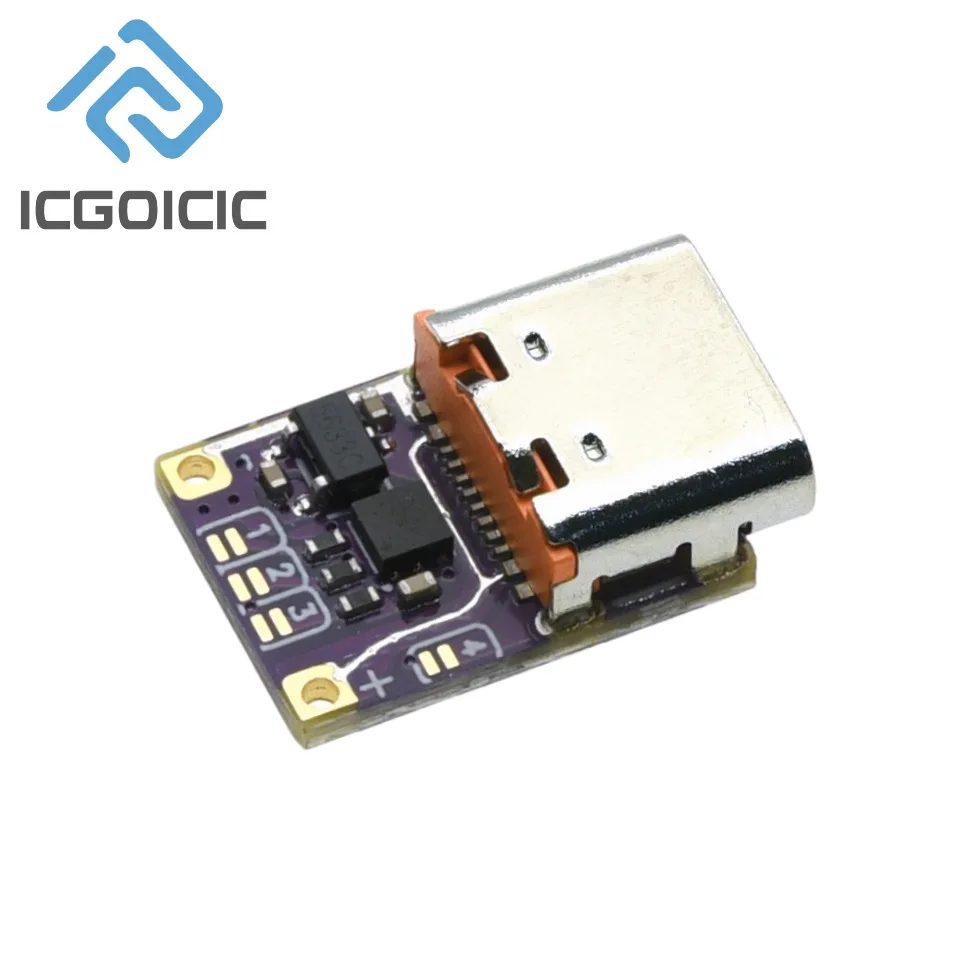

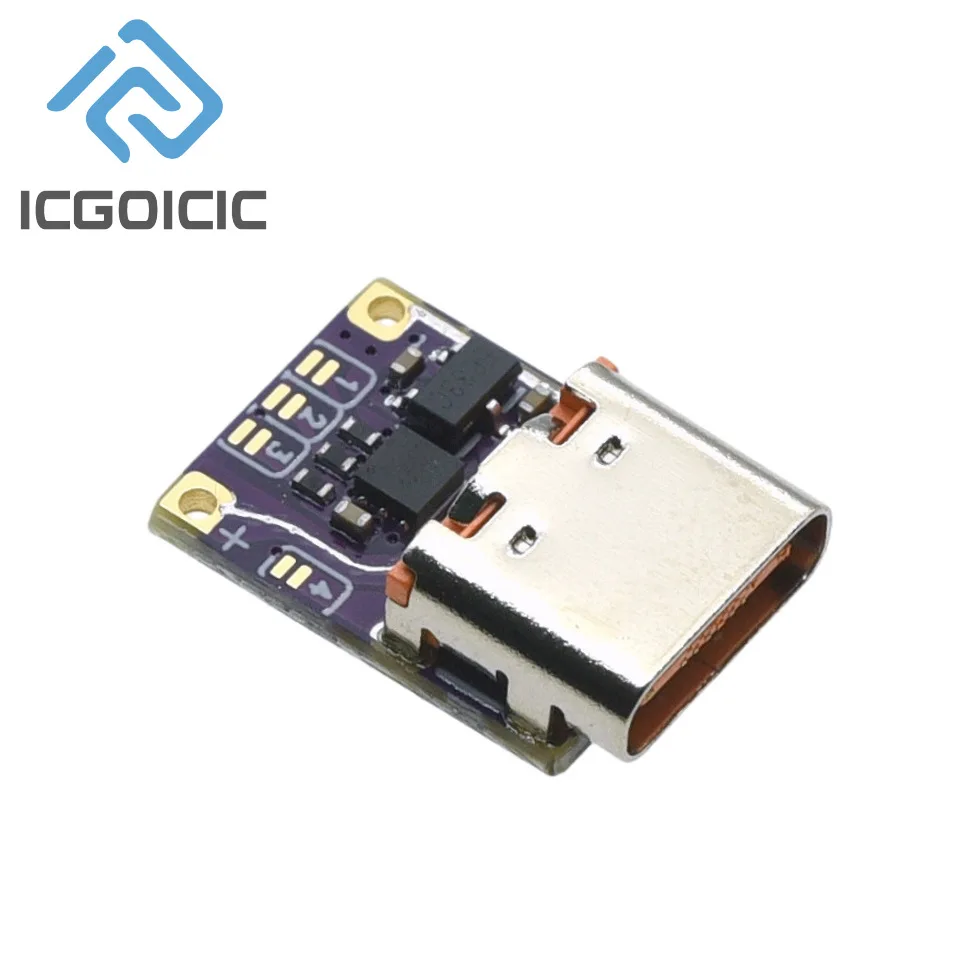

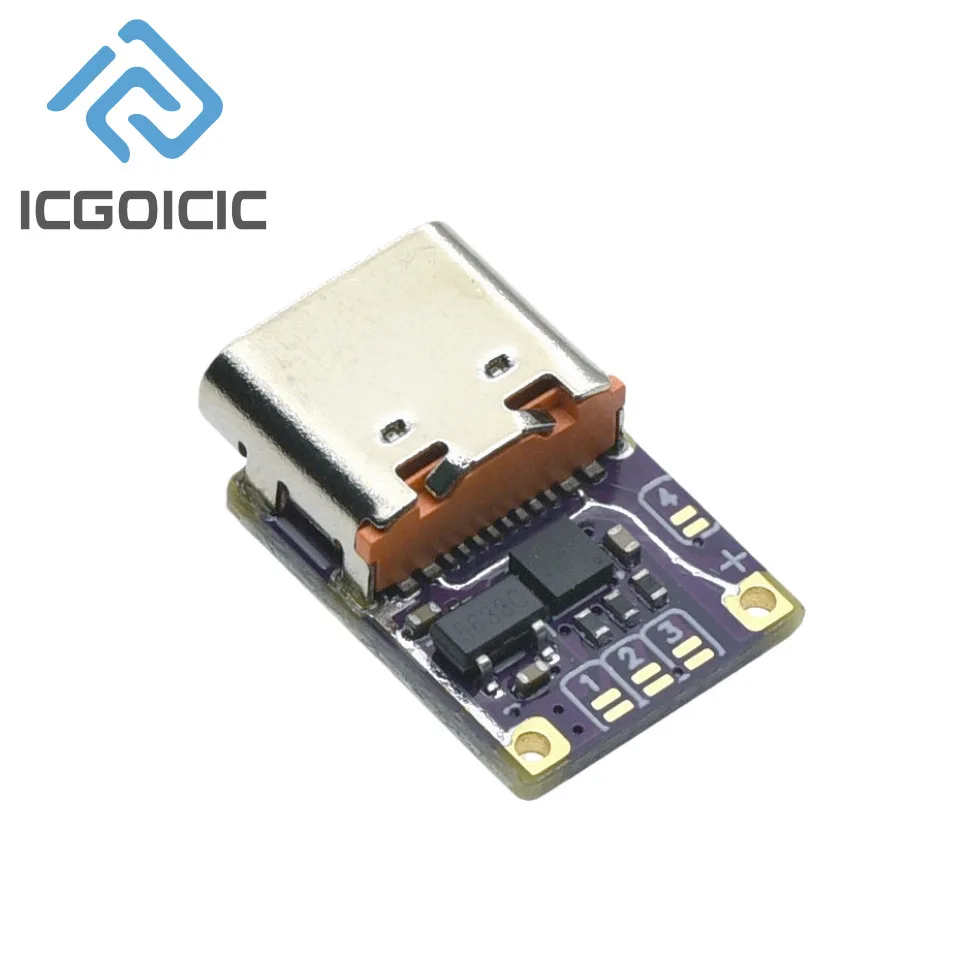

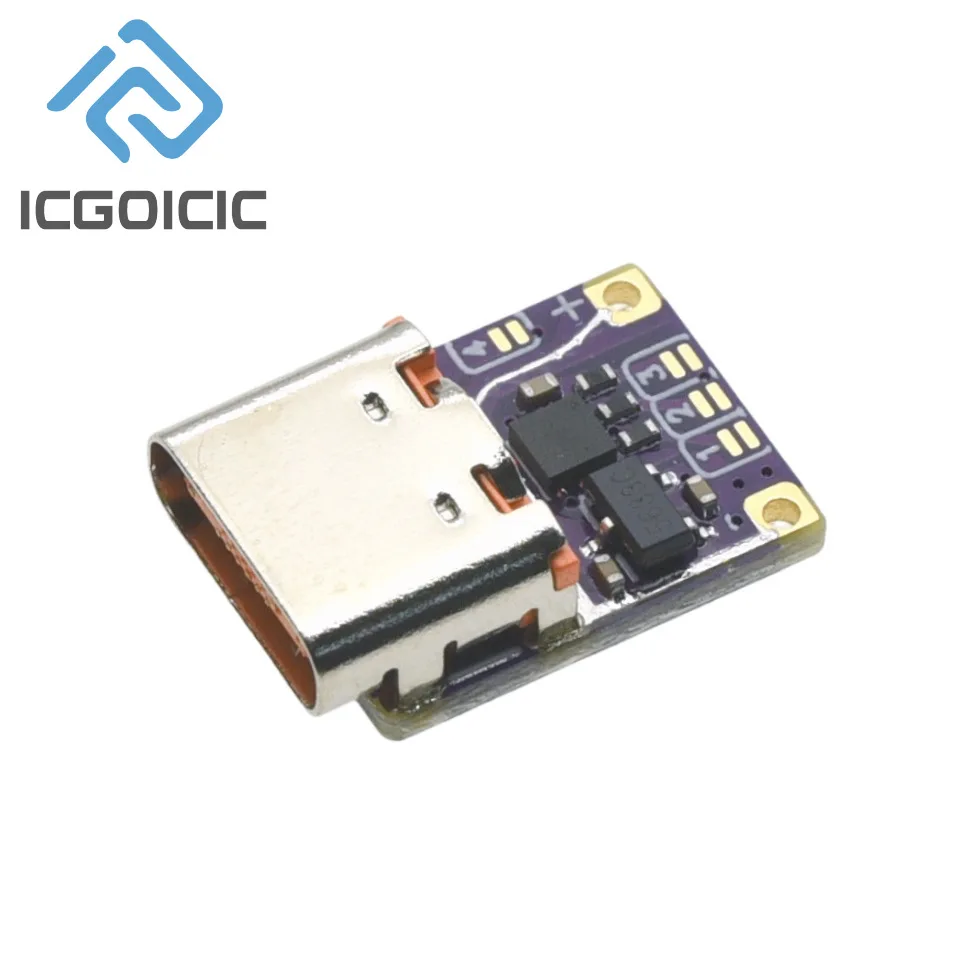

Módulo señuelo de carga rápida ultrapequeño
El módulo adopta un diseño de alta corriente, con una corriente de salida de hasta 5A.Viene en dos versiones, A y B, capaces de generar voltajes que van desde 5 a 48V.También presenta una gran compatibilidad, compatible con protocolos de carga rápida como PD3.1 y QC2.0, que pueden engañar fácilmente al cargador para generar el voltaje correspondiente.Utiliza conmutación por cortocircuito, lo que permite el autocortocircuito y el cambio a un voltaje específico.El módulo tiene compatibilidad con versiones anteriores.Si el equipo de suministro de energía no admite el voltaje establecido, generará el voltaje que está más cerca de él.
Parámetros principales:
Características:Tamaño compacto, diseño de alta corriente, múltiples configuraciones de voltaje y aplicación de prioridad automática para una carga rápida
Voltaje de salida:5V/9V/12V/15V/20V/28V/36V/48V
Temperatura de funcionamiento:-40 a 105°C
Dimensiones del producto:13mm*10mm*4mm

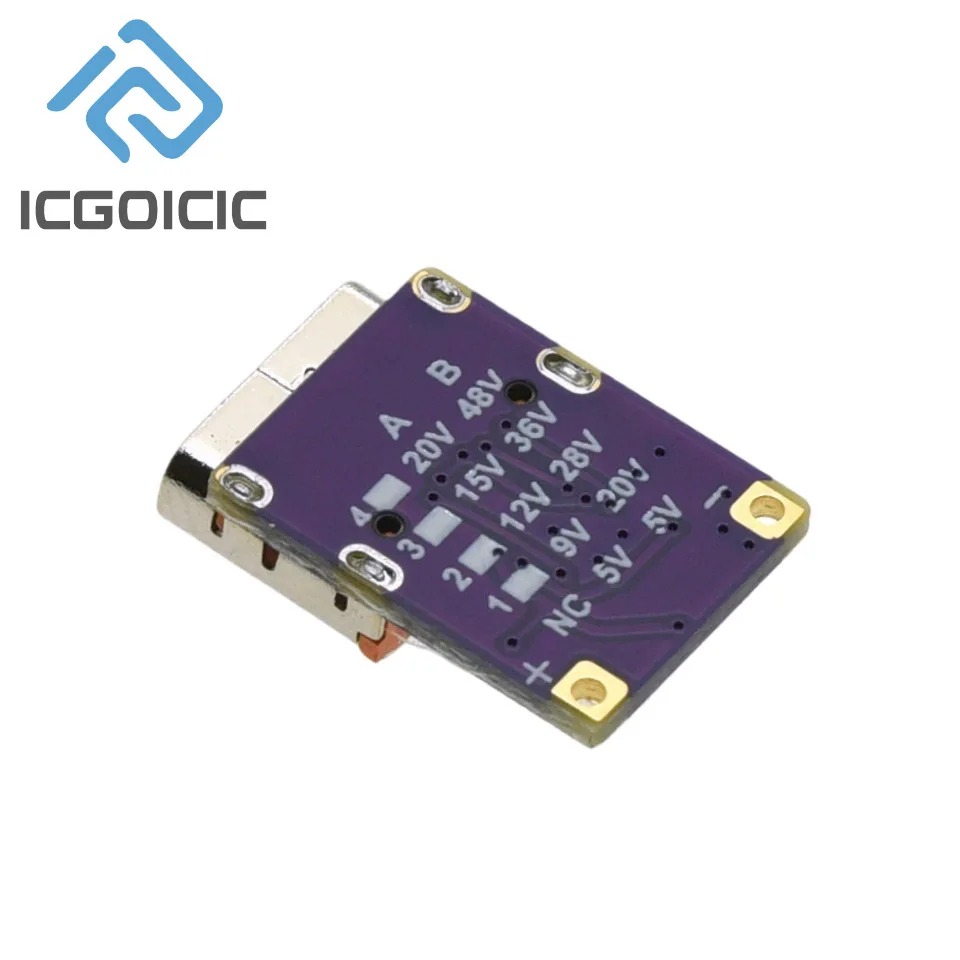

Diagrama de regulación de voltaje
Tipo A:El voltaje de salida predeterminado es 5V
Nota: Si necesita generar 20 V, pero el dispositivo de fuente de alimentación no tiene salida de 20 V, el módulo tampoco podrá generar 20 V.
Diagrama de regulación de voltaje
Tipo B:El voltaje de salida predeterminado es 5V
Nota: Si necesita generar 48 V, pero el dispositivo de fuente de alimentación no tiene salida de 48 V, el módulo tampoco podrá generar 48 V.
¡Atención!
El módulo no tiene la función de aumentar o disminuir voltaje. Requiere que el equipo de fuente de alimentación admita este voltaje para inducir el voltaje correspondiente.
