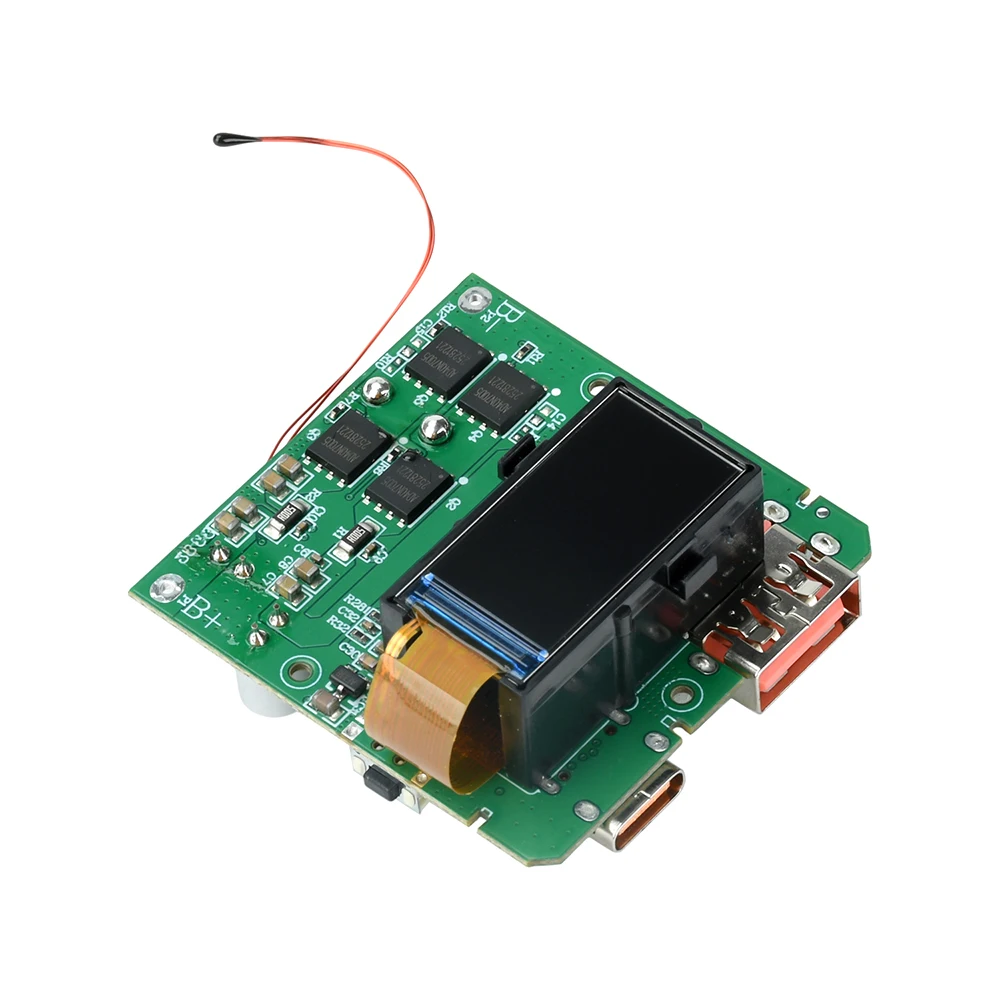

Características:
1.Admite carga rápida PD de alta potencia de 100 W para una carga rápida y eficiente, satisfaciendo diversas necesidades de dispositivos
2.Equipado con una pantalla TFT a color que muestra el nivel, el voltaje y la corriente de la batería en tiempo real para una visibilidad clara del estado
3.Compatible con múltiples protocolos de carga rápida convencionales, incluidos PD/QC, ampliamente adaptable a varios dispositivos inteligentes
4.Protección de seguridad incorporada de varios niveles con protecciones automáticas contra sobrecarga, sobredescarga, sobretensión y sobrecalentamiento para mayor tranquilidad
5.El diseño de alta eficiencia de conversión minimiza la pérdida de energía y ofrece corriente y voltaje de salida estables para evitar daños al dispositivo.
Parámetro:

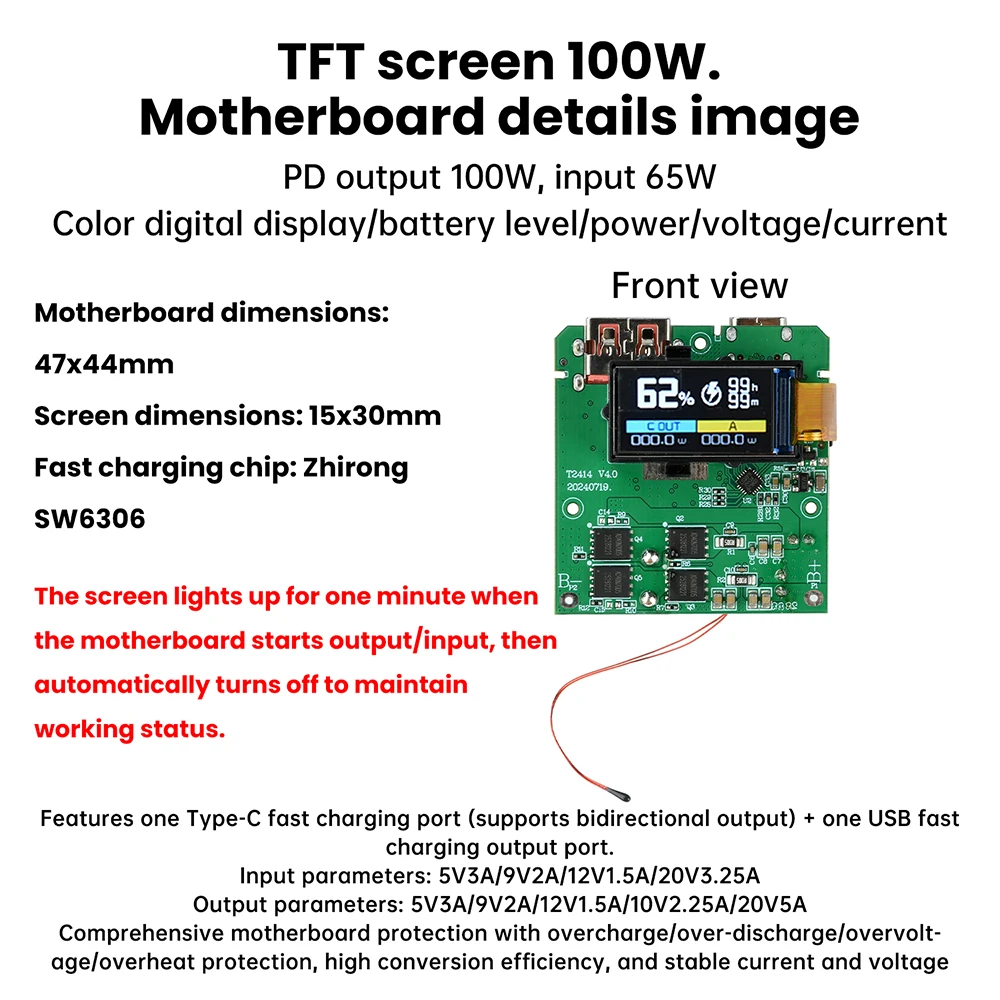

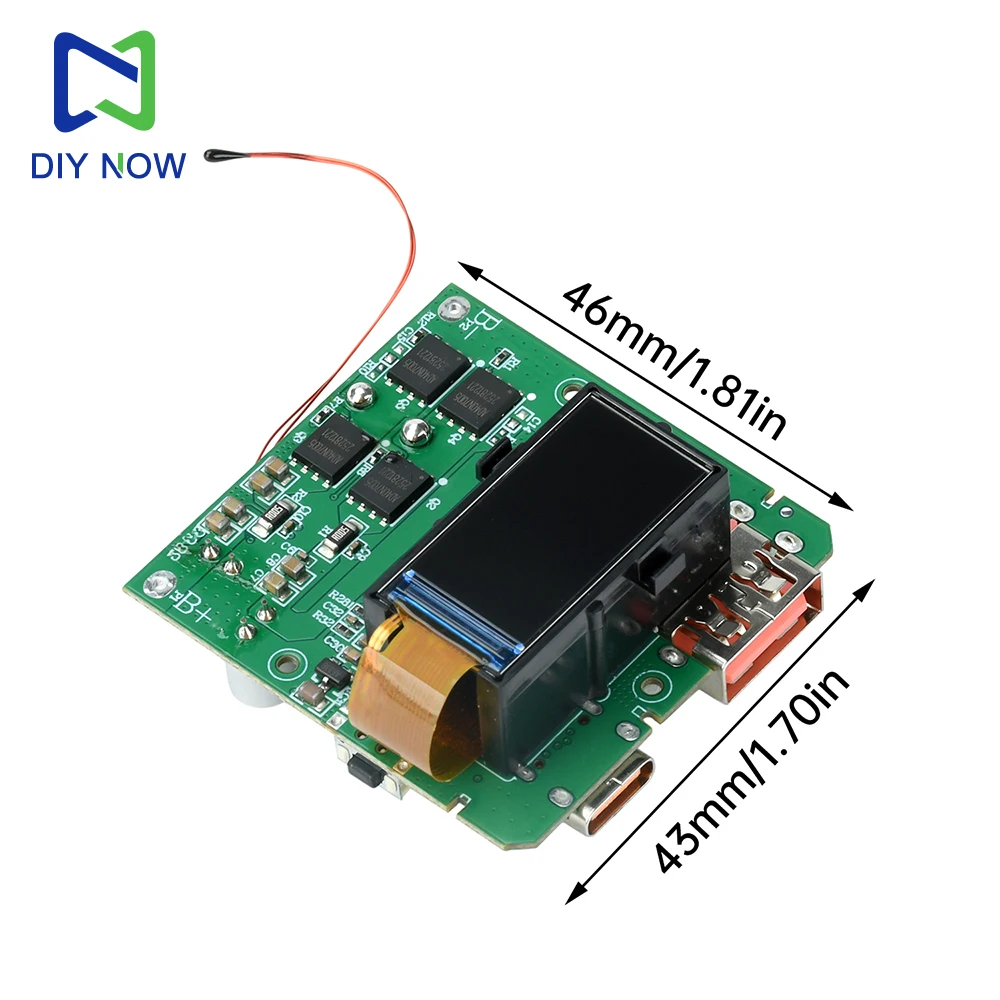

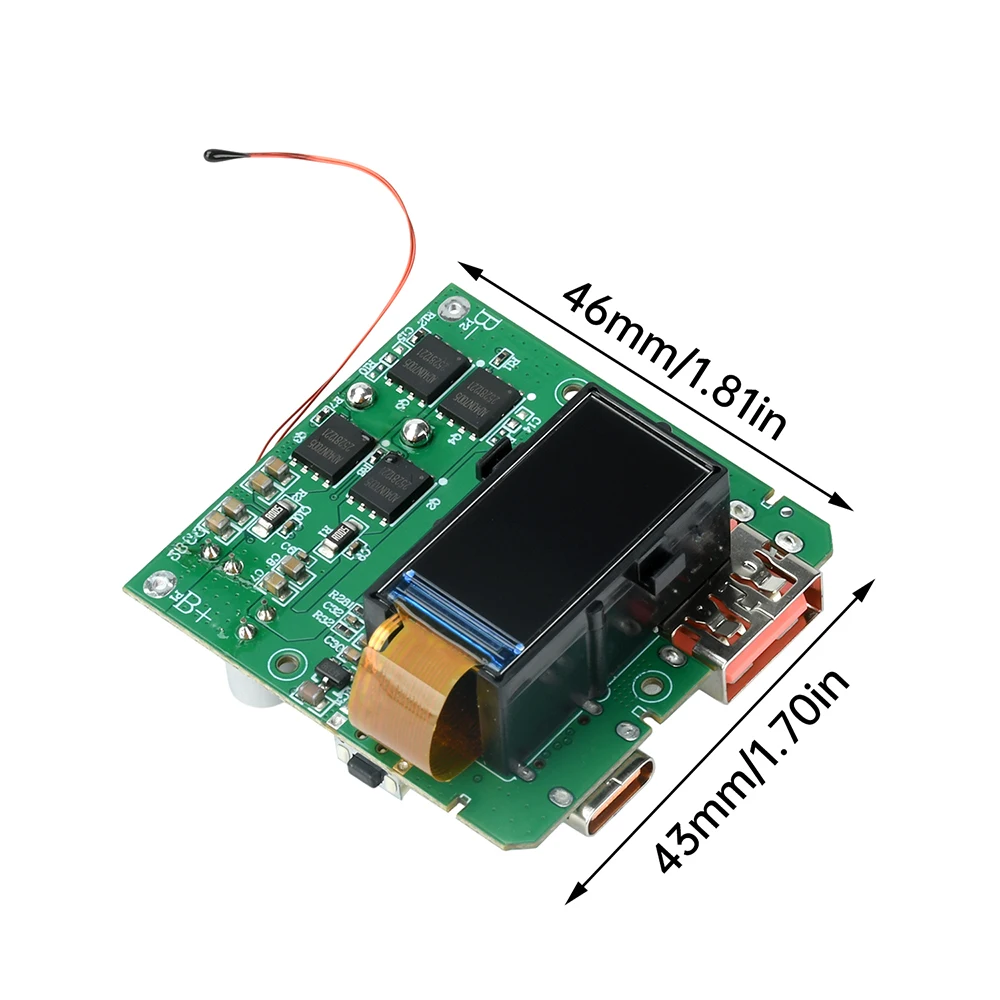

Nombre del producto: Módulo de carga rápida portátil Power Bank
Parámetros de entrada: 5V3A/9V2A/12V1.5A/20V3.25A
Parámetros de salida: 5V3A/9V2A/12V1.5A/10V2.25A/20V5A

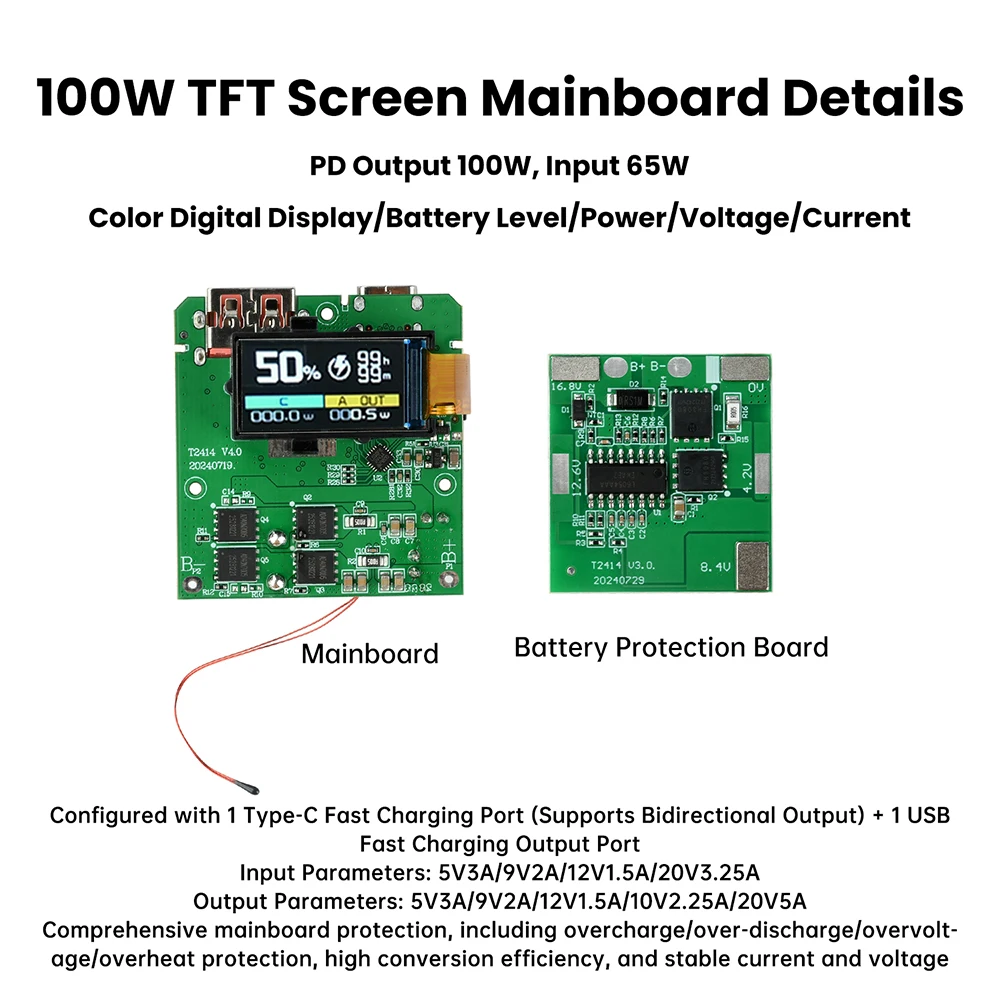

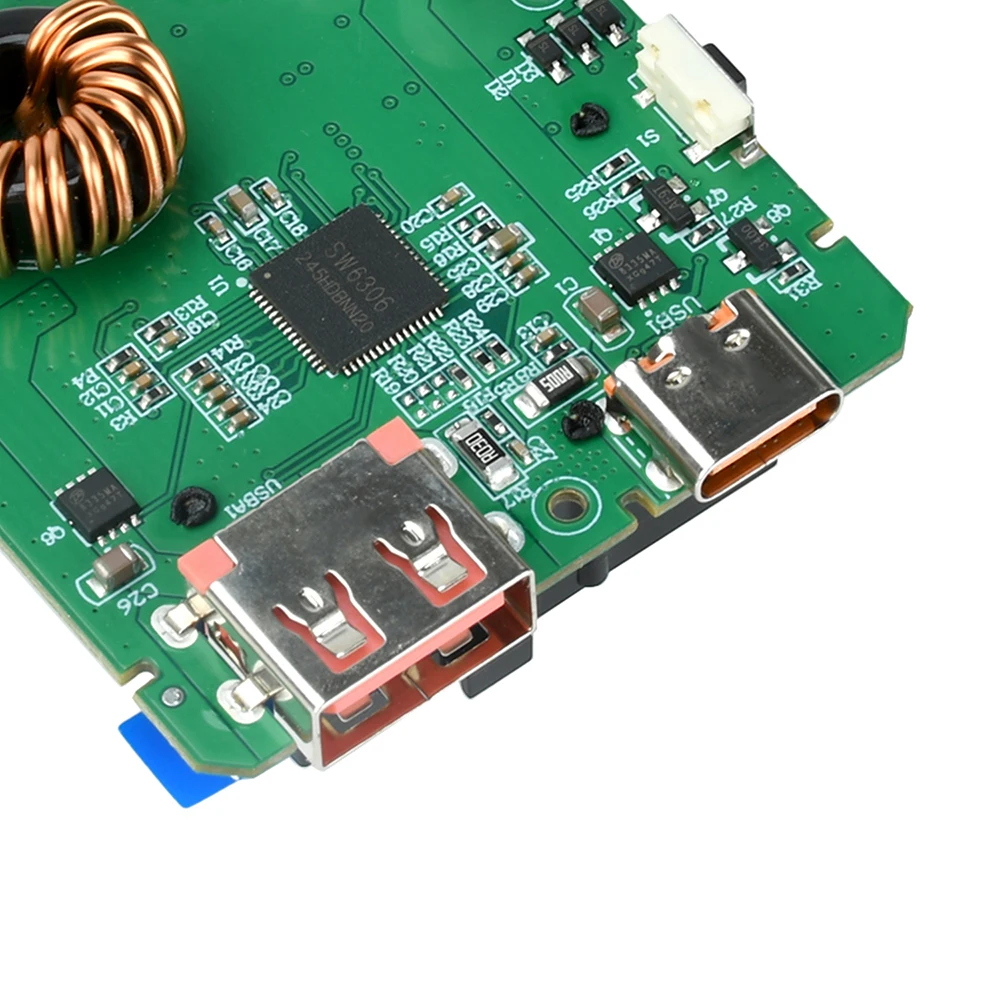

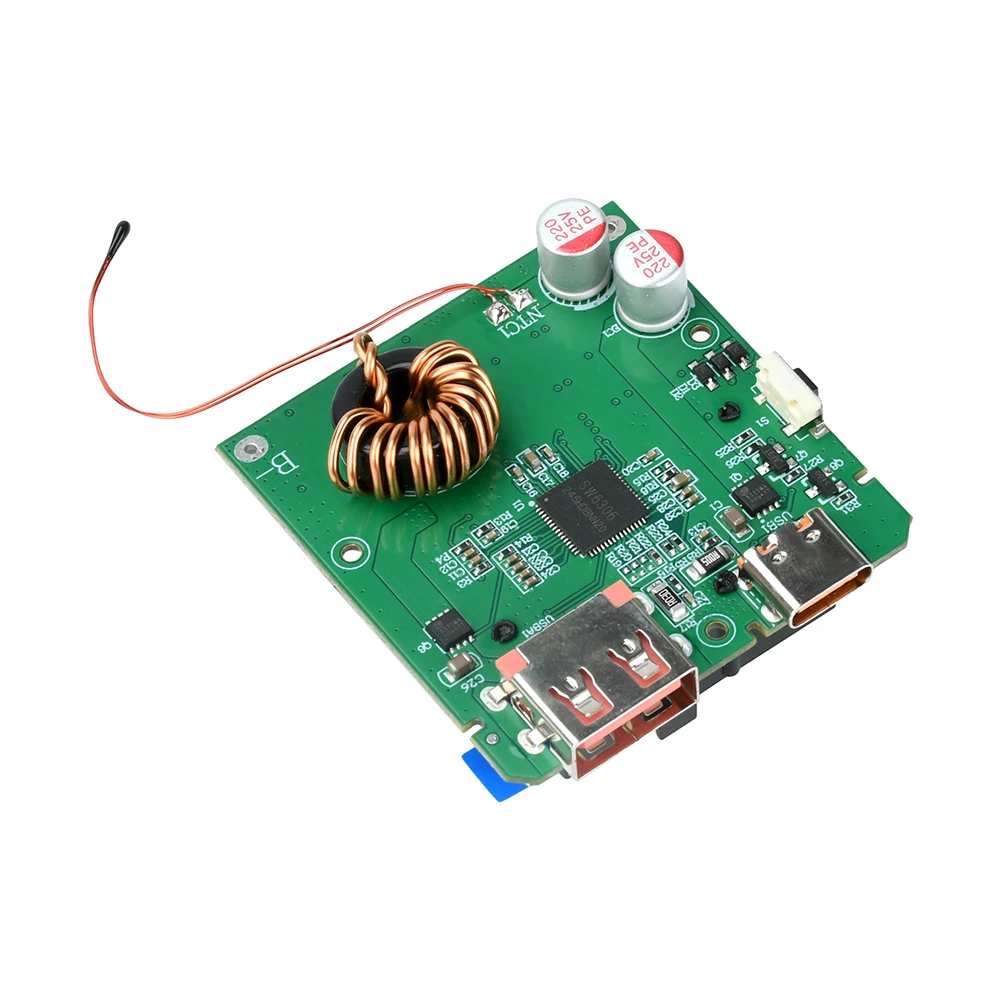

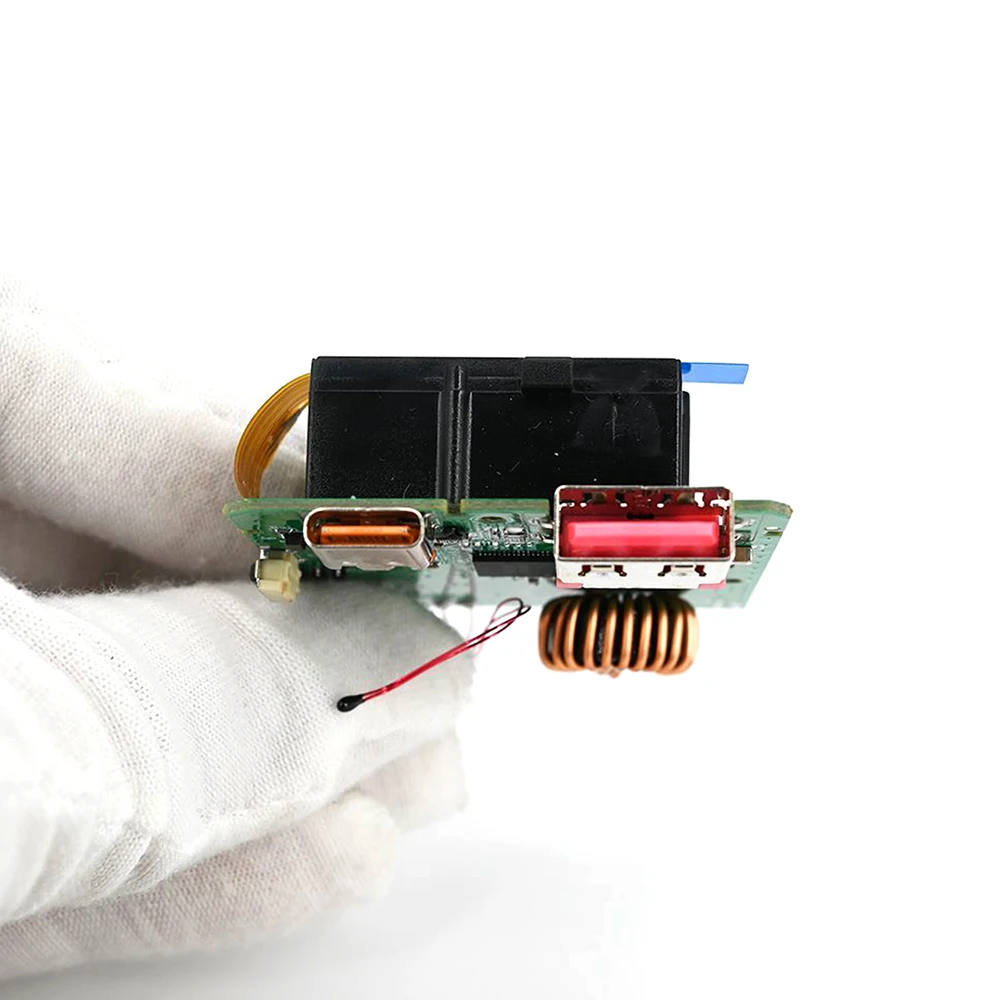

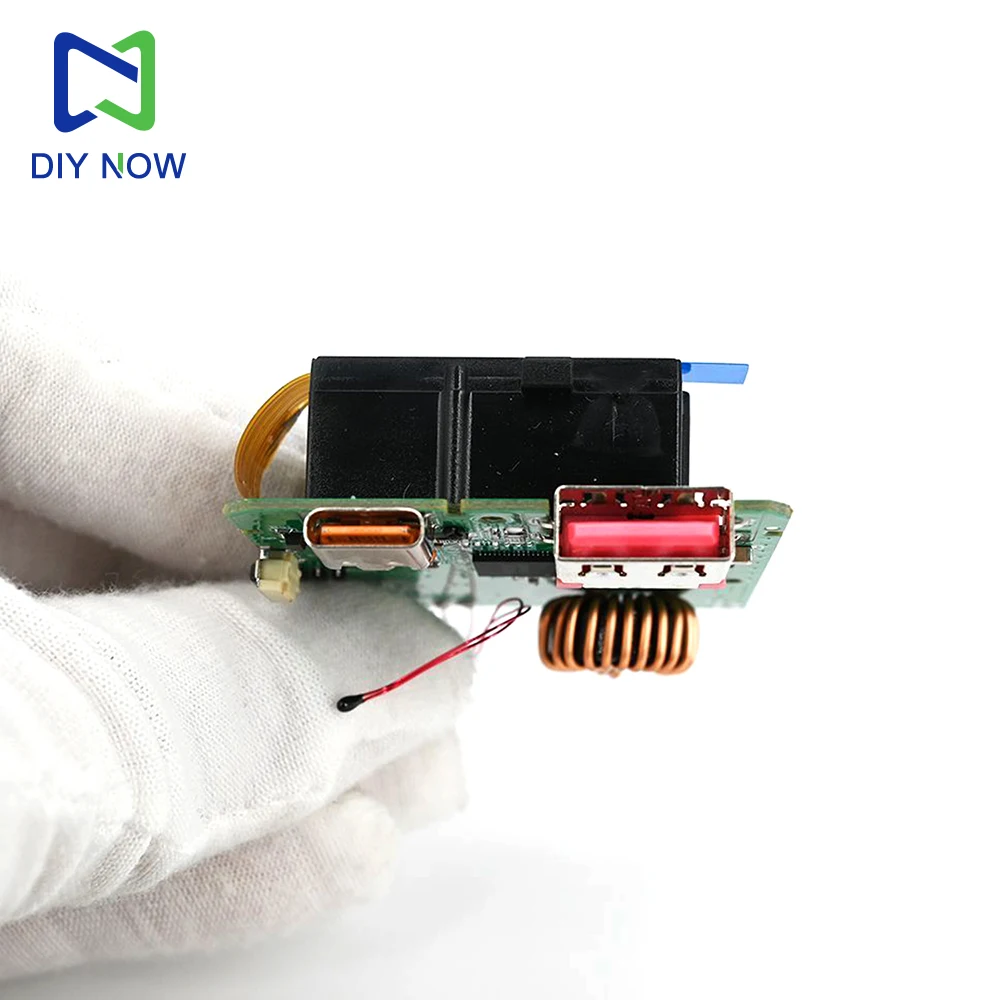

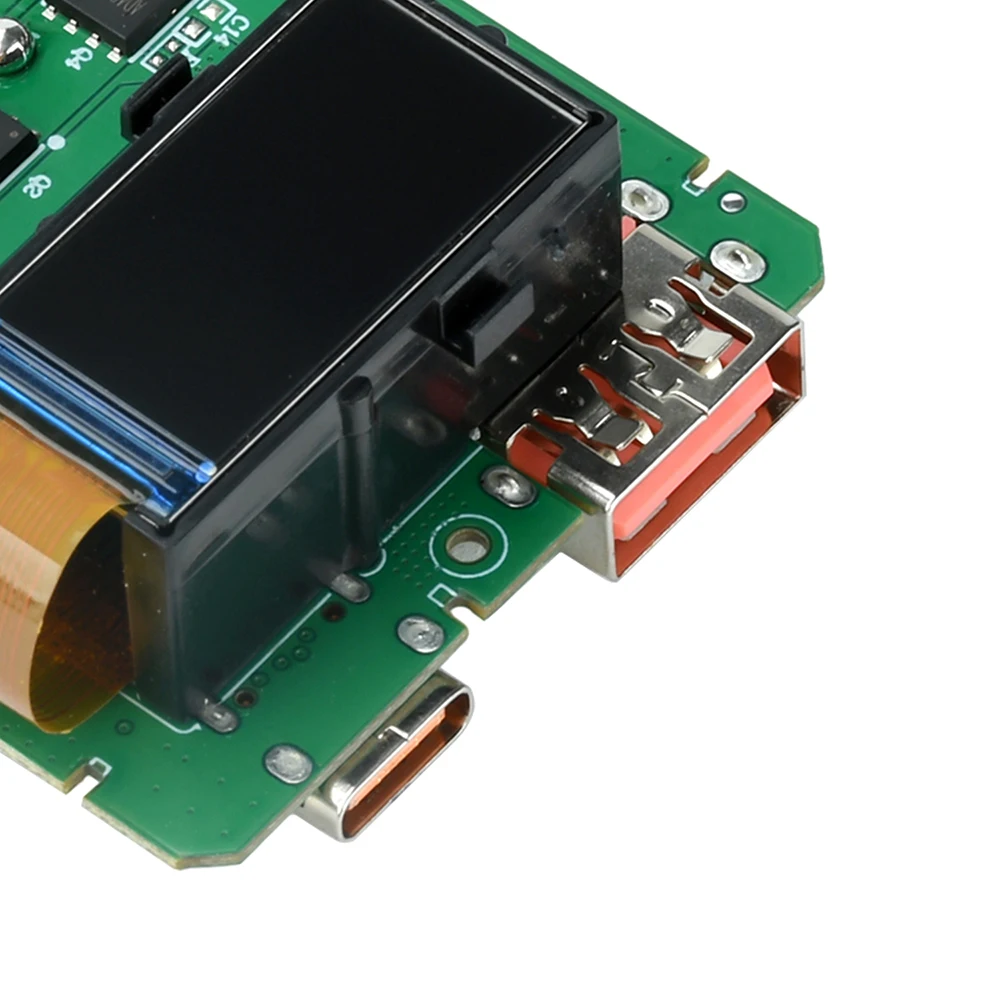

Interfaces: 1 puerto de carga rápida tipo C (admite salida bidireccional) + 1 puerto de salida de carga rápida USB

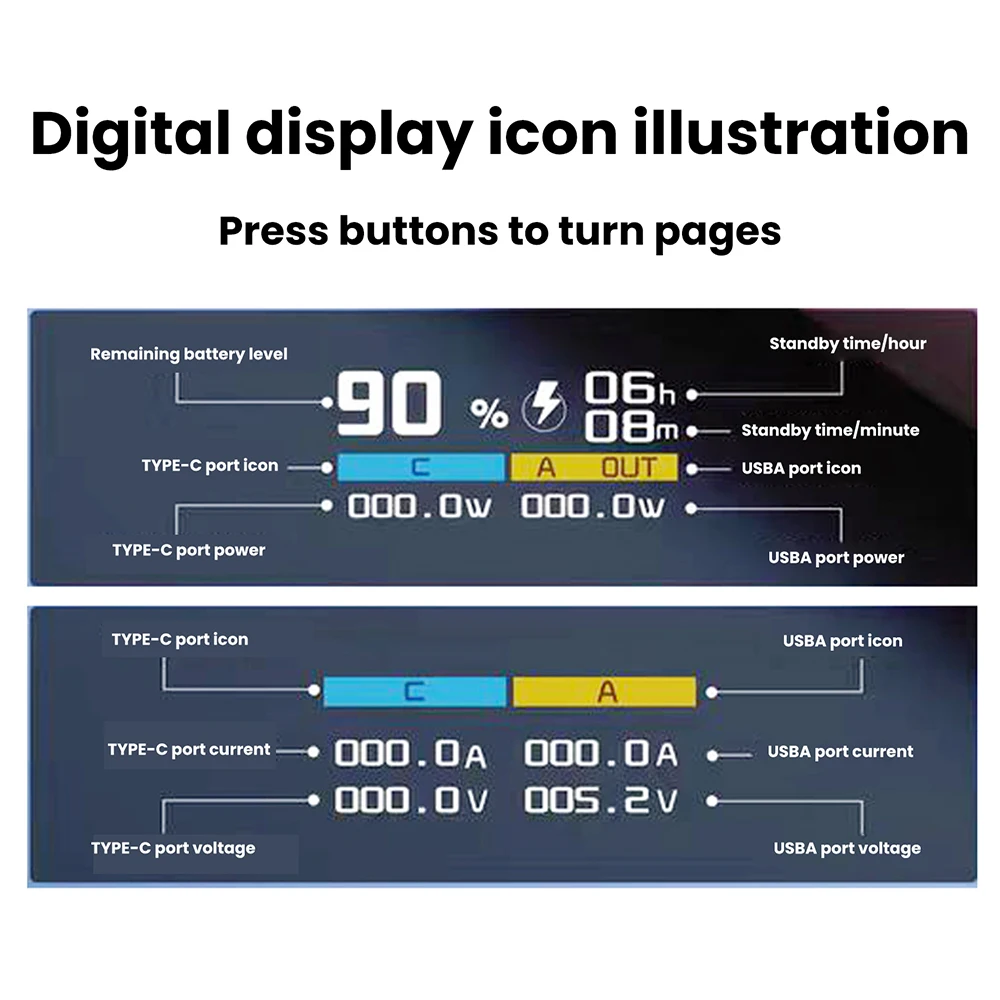

Pantalla: Pantalla a color TFT de 0,96 pulgadas que muestra el nivel/potencia/voltaje/corriente de la batería

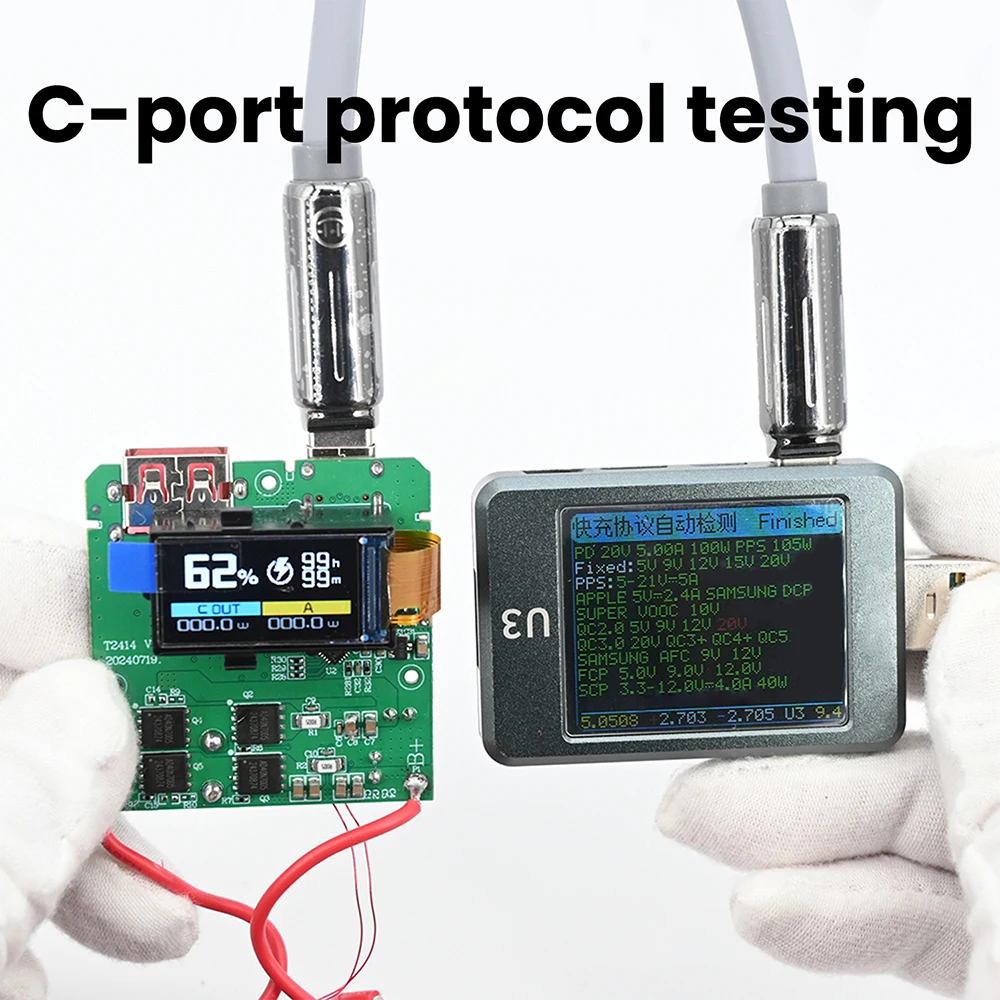

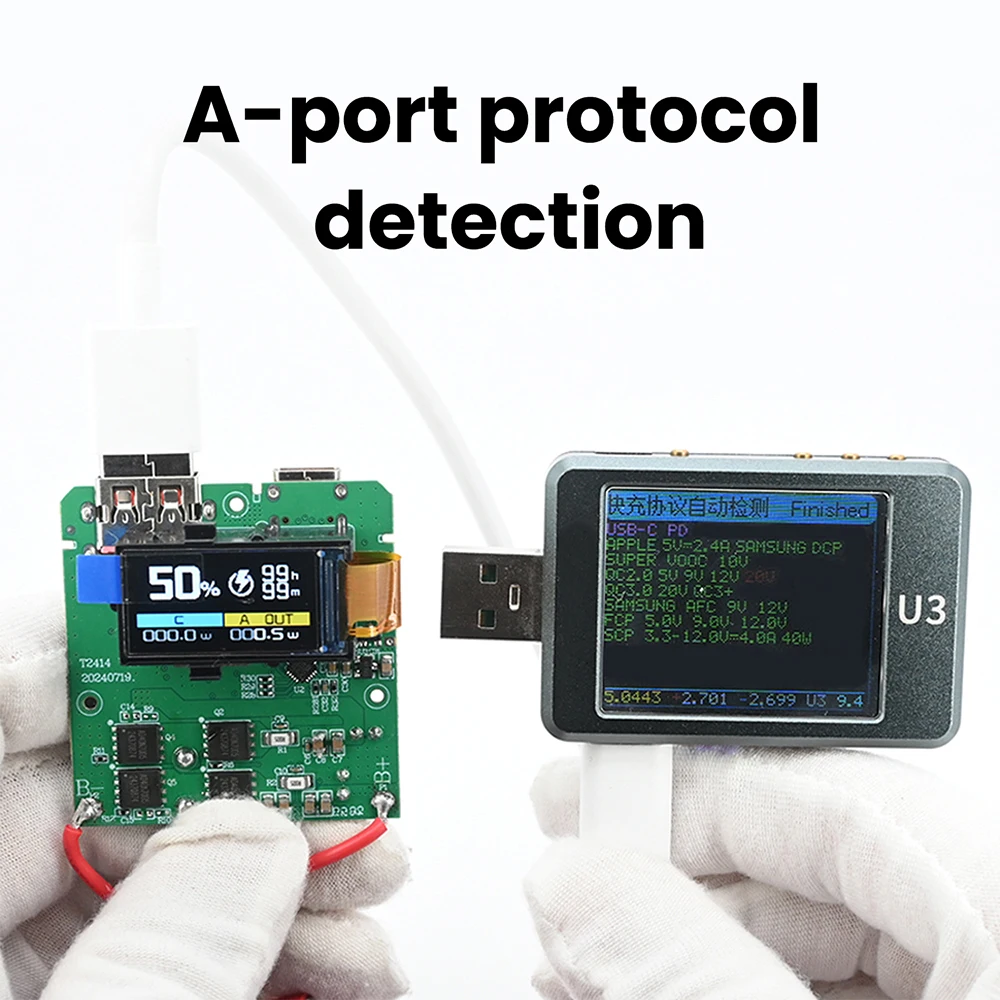

Protocolos: PD\QC\FCP\SCP, etc.
Notas:
1.Salida PD: 100W; entrada: 65W
2.La pantalla se ilumina durante un minuto al inicio de la placa base durante la salida/entrada, luego se atenúa automáticamente mientras mantiene el estado operativo.
Instrucciones de montaje:
1.Al recibir la placa base, primero conecte el cable de carga para realizar pruebas de entrada.Observe el estado de la pantalla y confirme que la pantalla se ilumina antes de continuar con la soldadura.
2.Para un funcionamiento normal, los cables de la batería deben soldarse directamente.Las conexiones mediante torceduras de cables, pinzas de cocodrilo o clips de resorte pueden causar un suministro de energía insuficiente, lo que afecta la carga/descarga.Asegure una protección de aislamiento adecuada para los terminales de la batería para evitar el contacto accidental con la placa base durante el uso, lo que podría causar daños.

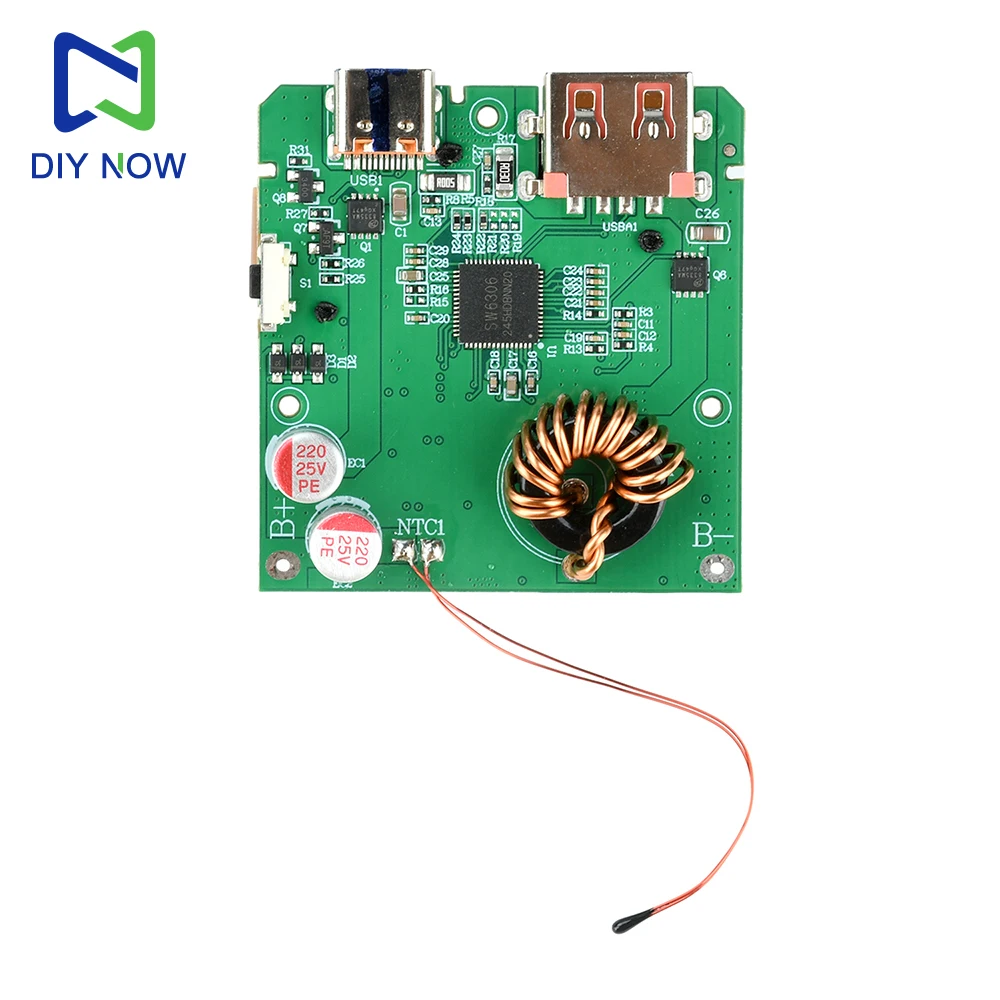

3.Conecte el terminal positivo de la batería al pin B+ de la placa base y el terminal negativo al pin B.No invierta la polaridad, ya que esto quemará la placa base.Las marcas de quemaduras en el IC indican conexión inversa o contacto accidental.

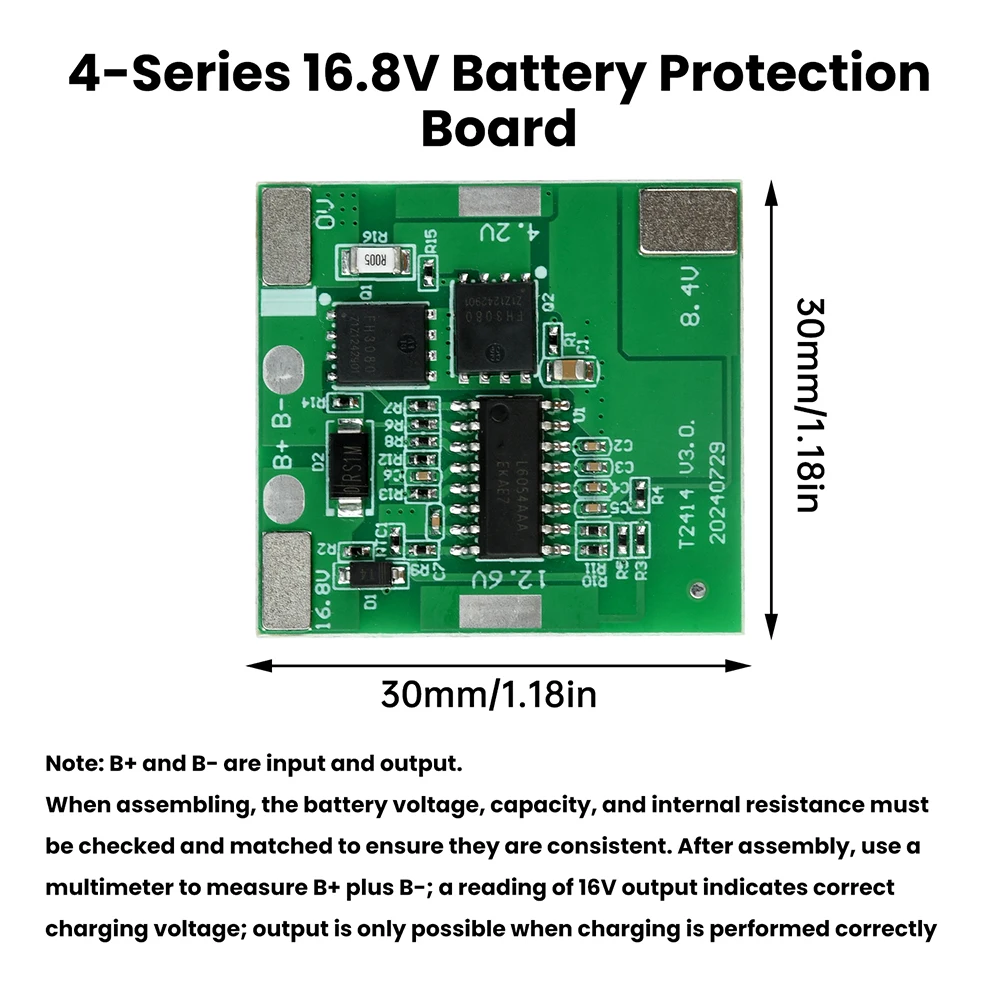

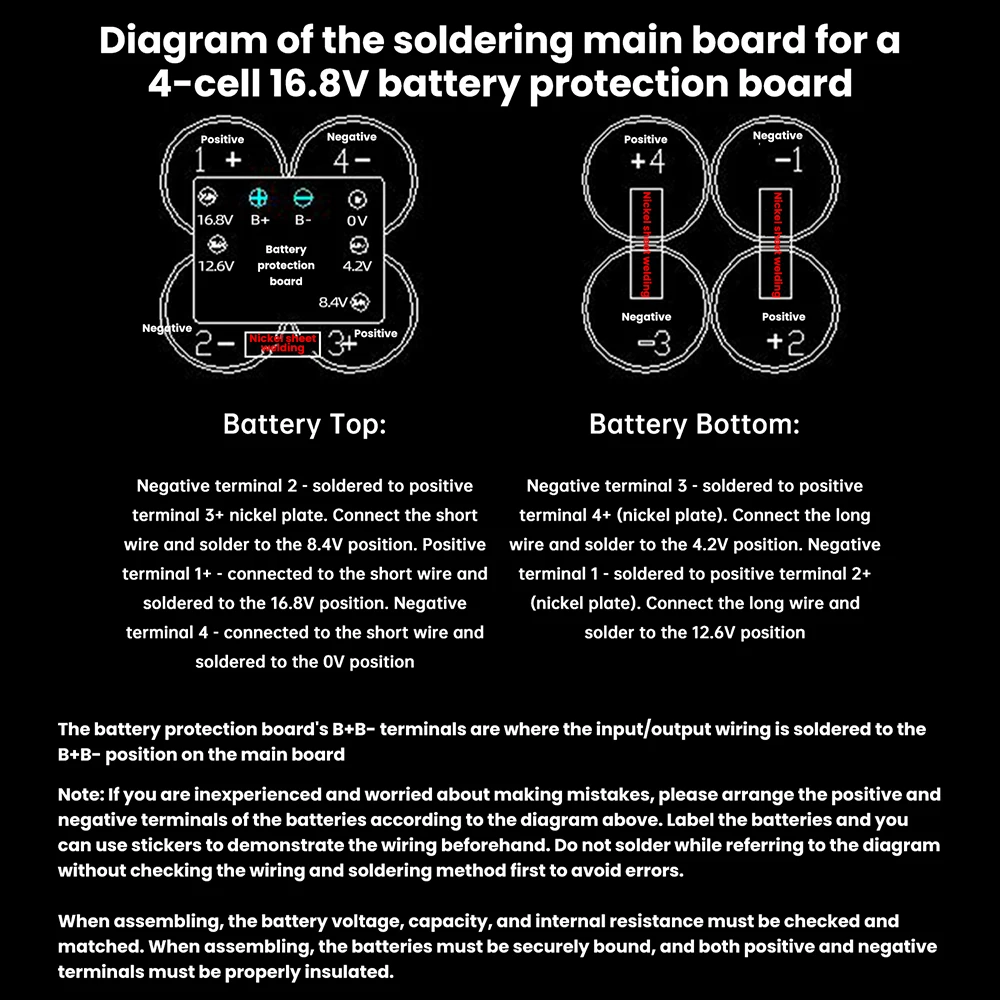

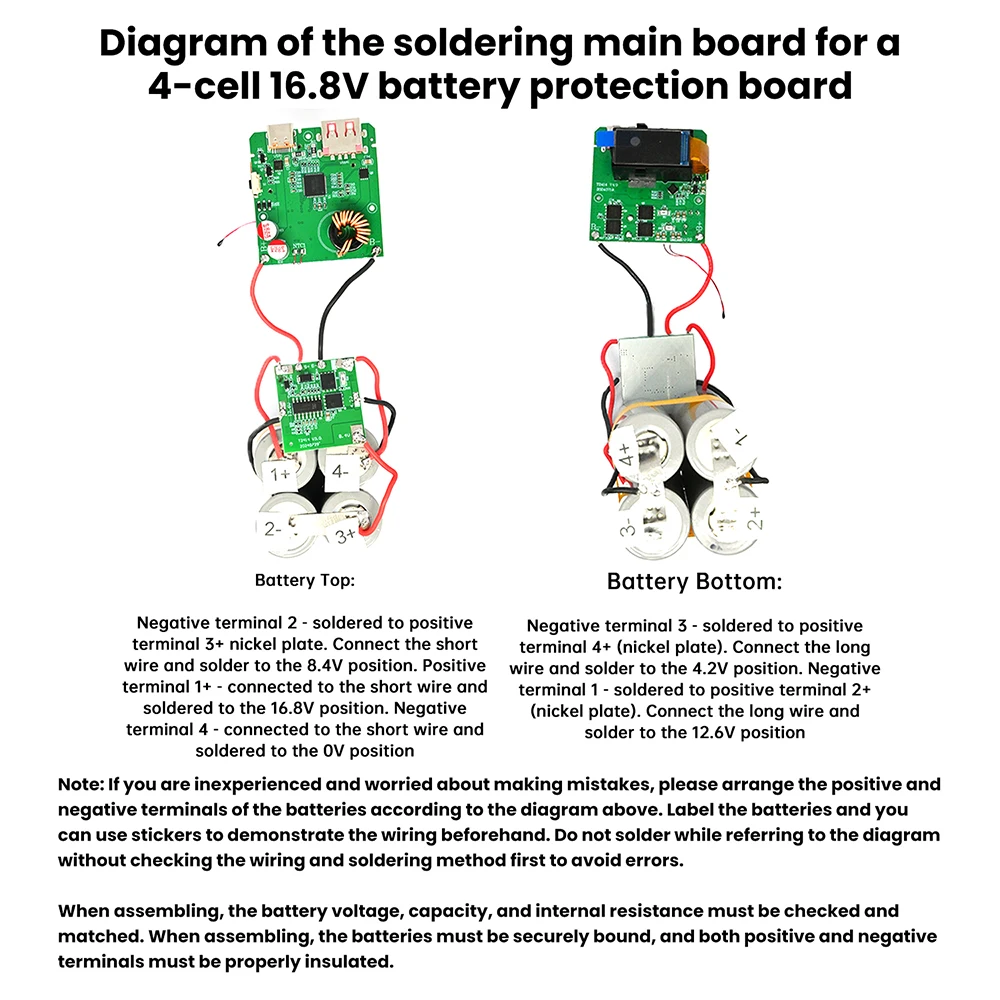

4.Utilice únicamente baterías ternarias de litio; Las baterías de fosfato de hierro y litio son incompatibles.Soldar la batería en una configuración de la serie 4 a la placa de protección antes de conectarla a la placa base.Consulte el diagrama detallado para conocer métodos de soldadura específicos.
Instrucciones de uso:
1.Respecto a la activación de carga rápida en teléfonos: los protocolos de carga rápida del teléfono se clasifican como público o propietario.Esta placa base emplea un chip de carga rápida inteligente compatible con los principales protocolos de carga rápida públicas, compatible con la carga rápida para varias marcas de teléfonos.Verifique la compatibilidad de su teléfono con protocolos públicos para garantizar una funcionalidad de carga rápida.
2.Respecto a la generación de calor durante la carga: cuando el banco de energía funciona, la corriente fluye a través de la placa base y el chip, provocando pérdidas en la conversión de energía.Estas pérdidas se disipan como calor.Una mayor potencia durante la carga rápida da como resultado un calor más perceptible, lo cual es un fenómeno físico normal.
3.La visualización del nivel de batería puede ser inexacta inmediatamente después de conectar la batería.El medidor de batería admite el autoaprendizaje de la capacidad de la batería y funcionará normalmente después de varios ciclos de carga/descarga.
El paquete incluye:
Módulo x2
Features:
1. Supports PD 100W high-power fast charging for efficient and rapid charging, meeting diverse device needs
2. Equipped with a TFT color display showing real-time battery level, voltage, and current for clear status visibility
3. Compatible with multiple mainstream fast charging protocols including PD/QC, widely adaptable to various smart devices
4. Built-in multi-level safety protection with automatic safeguards against overcharging, over-discharging, overvoltage, and overheating for added peace of mind
5. High conversion efficiency design minimizes energy loss, delivering stable output current and voltage to prevent device damage
Parameter:
Product Name: Portable Power Bank Fast Charging Module
Input Parameters: 5V3A/9V2A/12V1.5A/20V3.25A
Output Parameters: 5V3A/9V2A/12V1.5A/10V2.25A/20V5A
Interfaces: 1 Type C fast charging port (supports bidirectional output) + 1 USB fast charging output port
Display: 0.96-inch TFT color screen showing battery level/power/voltage/current
Protocols: PD\QC\FCP\SCP, etc.
Notes:
1. PD output: 100W; input: 65W
2. Screen illuminates for one minute upon motherboard startup during output/input, then automatically dims while maintaining operational status
Assembly Instructions:
1. Upon receiving the mainboard, first connect the charging cable for input testing. Observe the display status and confirm the screen illuminates before proceeding with soldering.
2. For normal operation, the battery wires must be soldered directly. Connections via wire twists, alligator clips, or spring clips may cause insufficient power supply, affecting charging/discharging. Ensure proper insulation protection for the battery terminals to prevent accidental contact with the mainboard during use, which could cause damage.
3. Connect the battery positive terminal to the B+ pin on the mainboard and the negative terminal to the B- pin. Do not reverse polarity, as this will burn the mainboard. Burn marks on the IC indicate reverse connection or accidental contact.
4. Use ternary lithium batteries only; lithium iron phosphate batteries are incompatible. Solder the battery in a 4-series configuration to the protection board before connecting to the mainboard. Refer to the detailed diagram for specific soldering methods.
Usage Instructions:
1. Regarding activating fast charging on phones: Phone fast charging protocols are categorized as public or proprietary. This motherboard employs an intelligent fast-charging chip compatible with mainstream public fast-charging protocols, supporting rapid charging for various phone brands. Verify your phone's compatibility with public protocols to ensure fast charging functionality.
2. Regarding heat generation during charging: When the power bank operates, current flows through the mainboard and chip, causing energy conversion losses. These losses dissipate as heat. Higher power during fast charging results in more noticeable heat, which is a normal physical phenomenon.
3. The battery level display may be inaccurate immediately after connecting the battery. The battery meter supports self-learning of battery capacity and will function normally after several charge/discharge cycles.
Package include:
Module x2
