Descripción
Características:

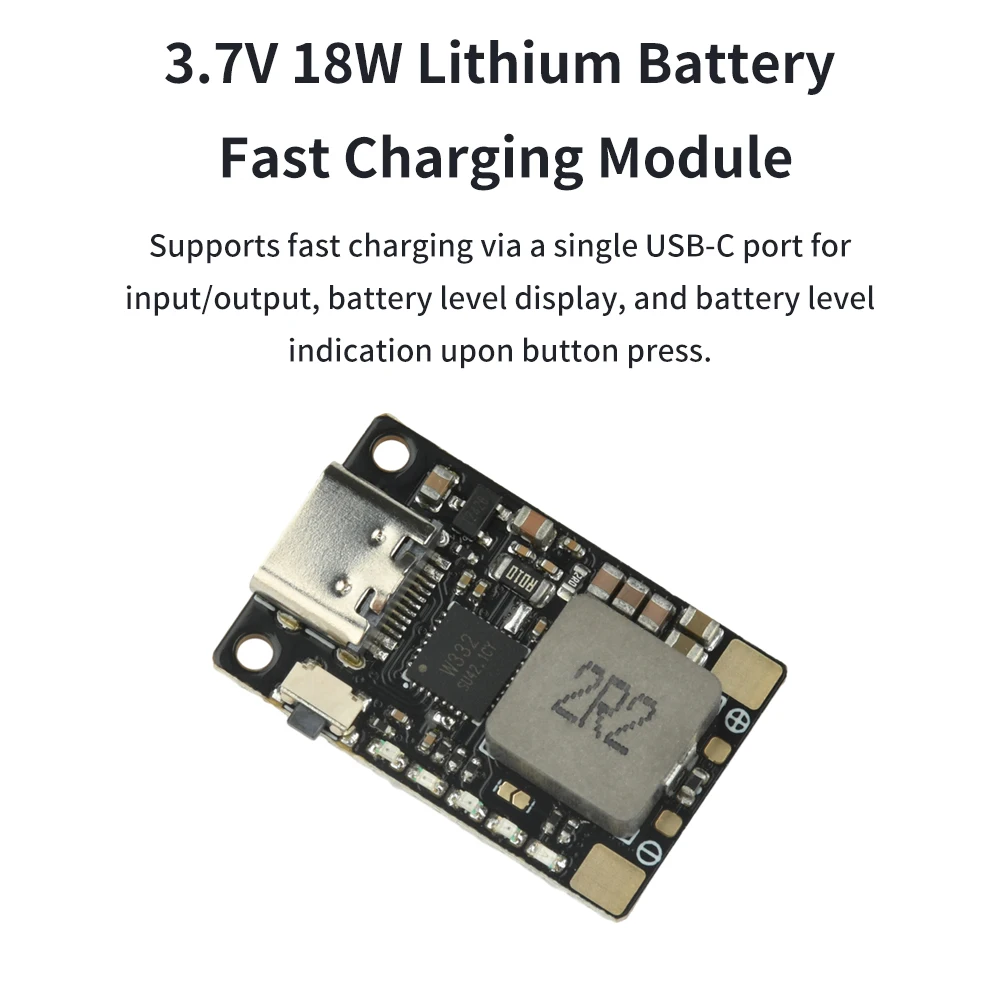

1.Admite carga rápida de entrada/salida de puerto C único, visualización del nivel de la batería y visualización del botón del nivel de la batería

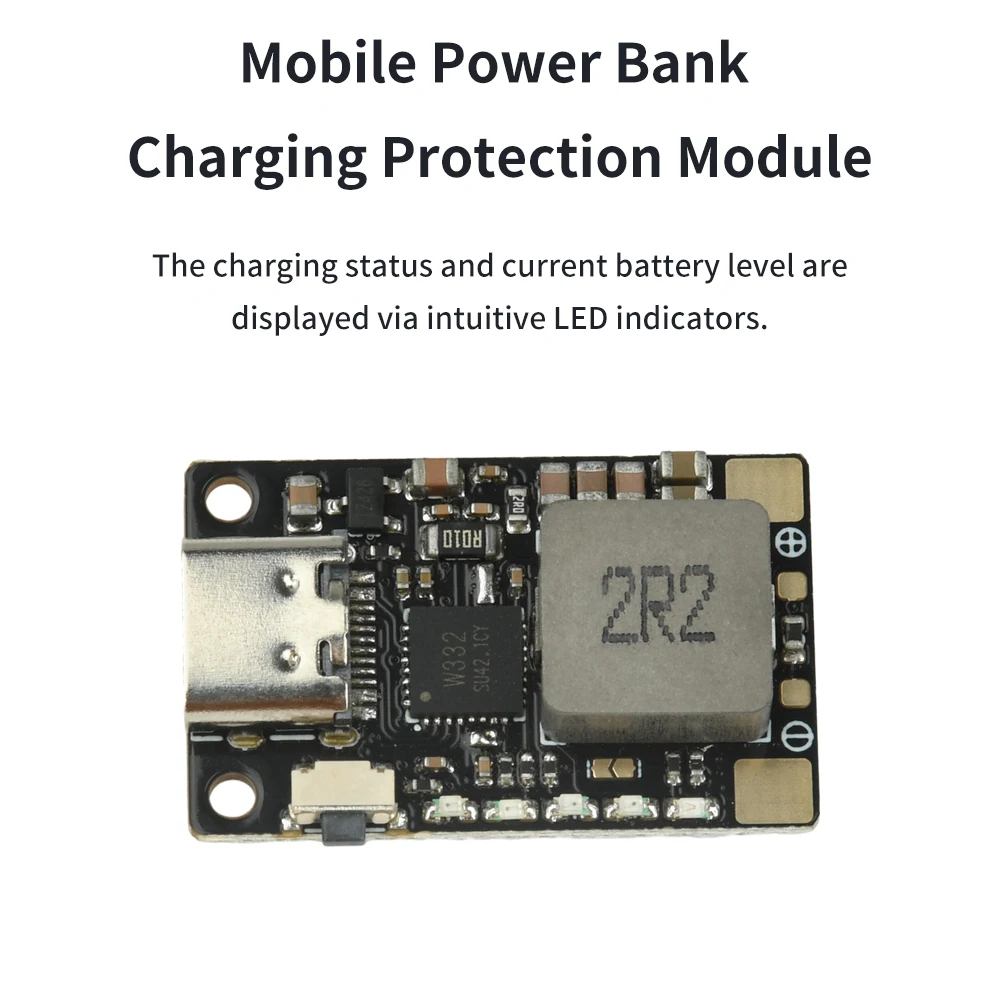

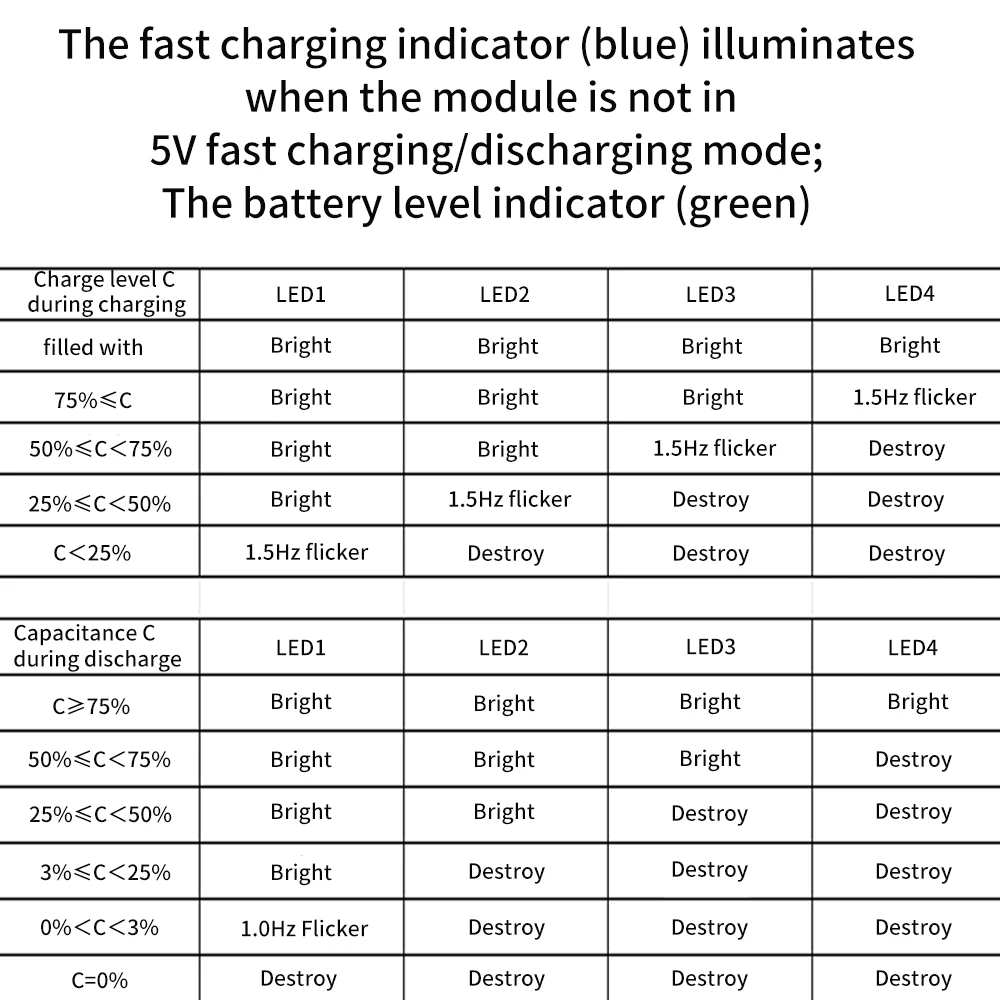

2.Función de luz indicadora LED: muestra el estado de carga y el nivel actual de la batería a través de luces LED intuitivas

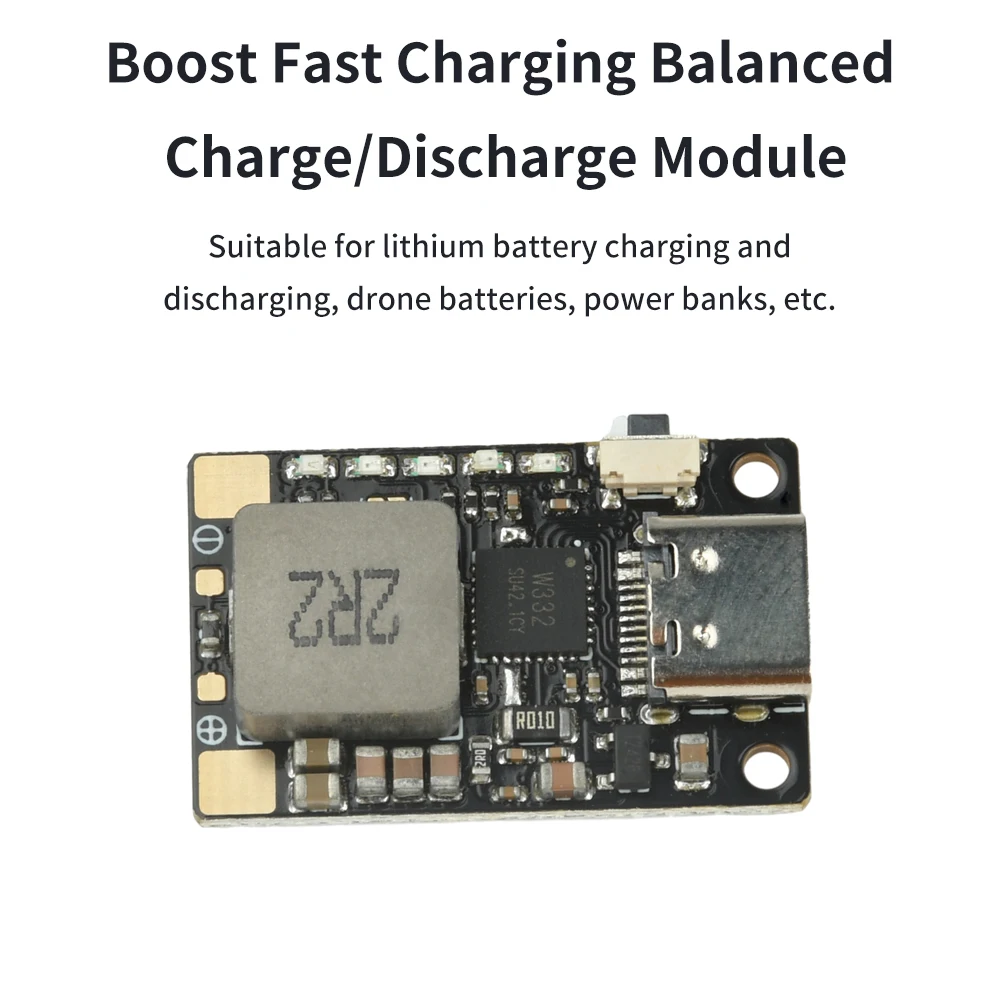

3.Amplia gama de aplicaciones: se puede utilizar para cargar y descargar baterías de litio, baterías de drones, bancos de energía, etc.

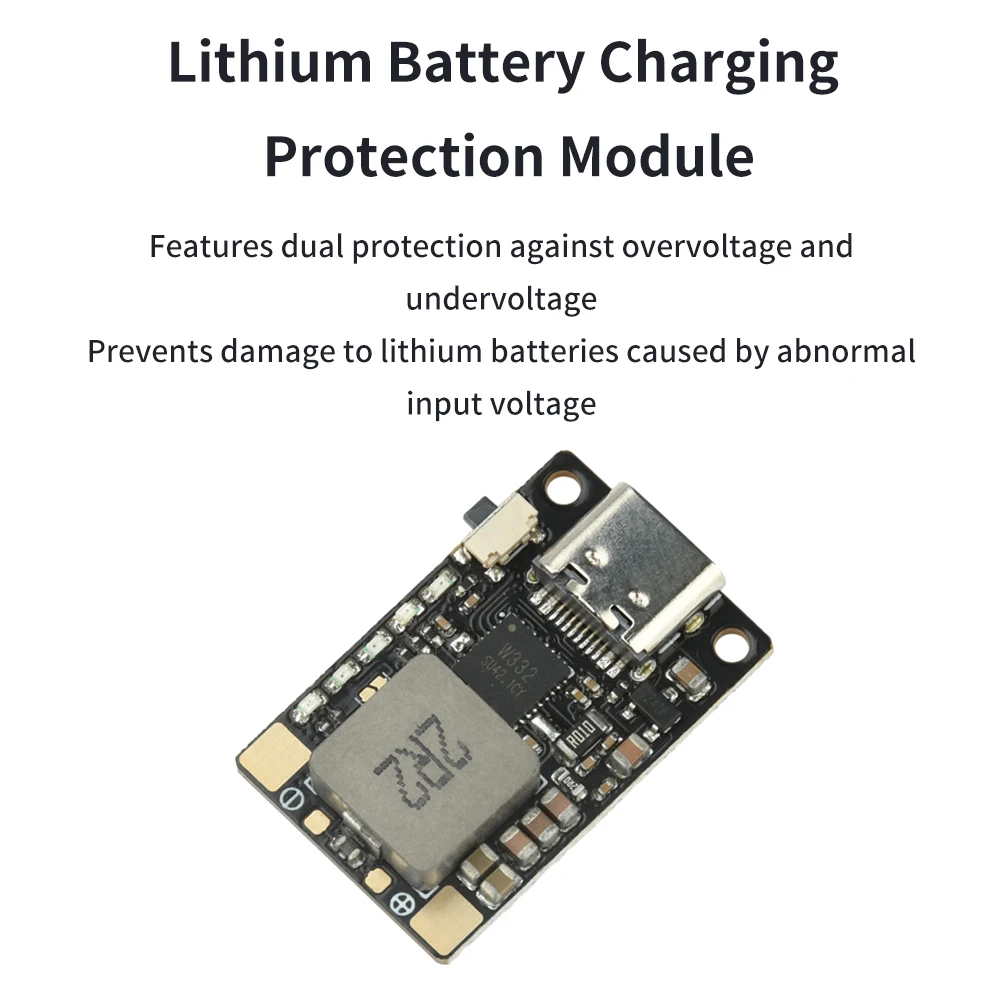

4.Equipado con doble protección contra sobretensión y subtensión para evitar daños a las baterías de litio causados por un voltaje de entrada anormal

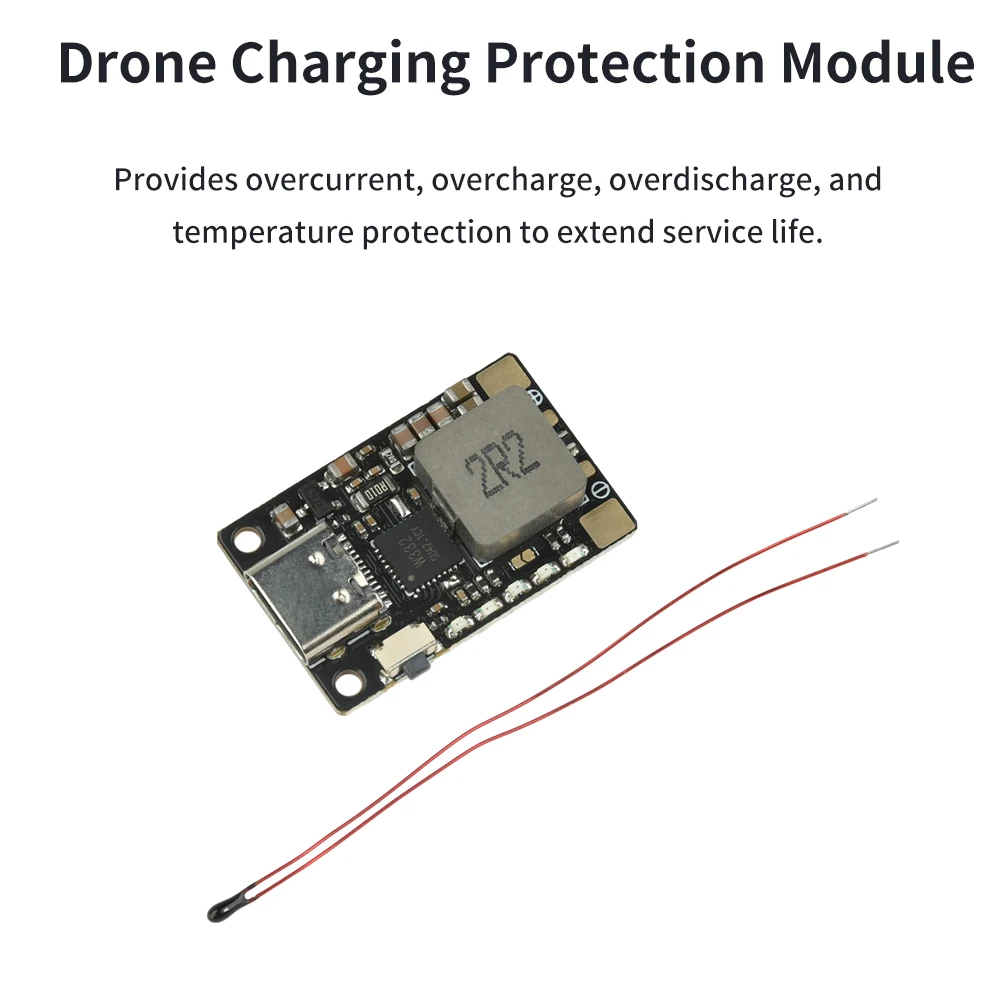

5.Protección integral de la batería: proporciona protección contra sobrecorriente, sobrecarga, sobredescarga y temperatura para extender la vida útil

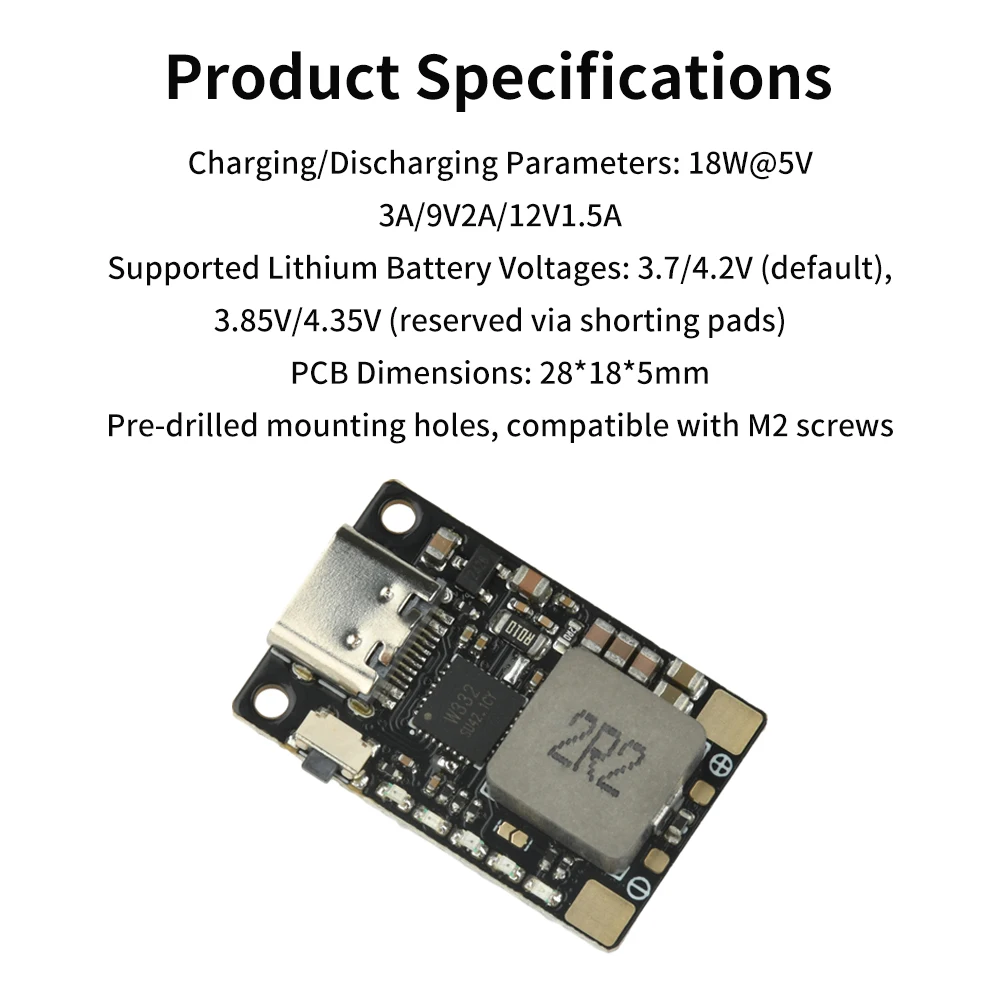

Parámetro:
Parámetros de carga y descarga: 18W@5V 3A/9V 2A/12V1.5A

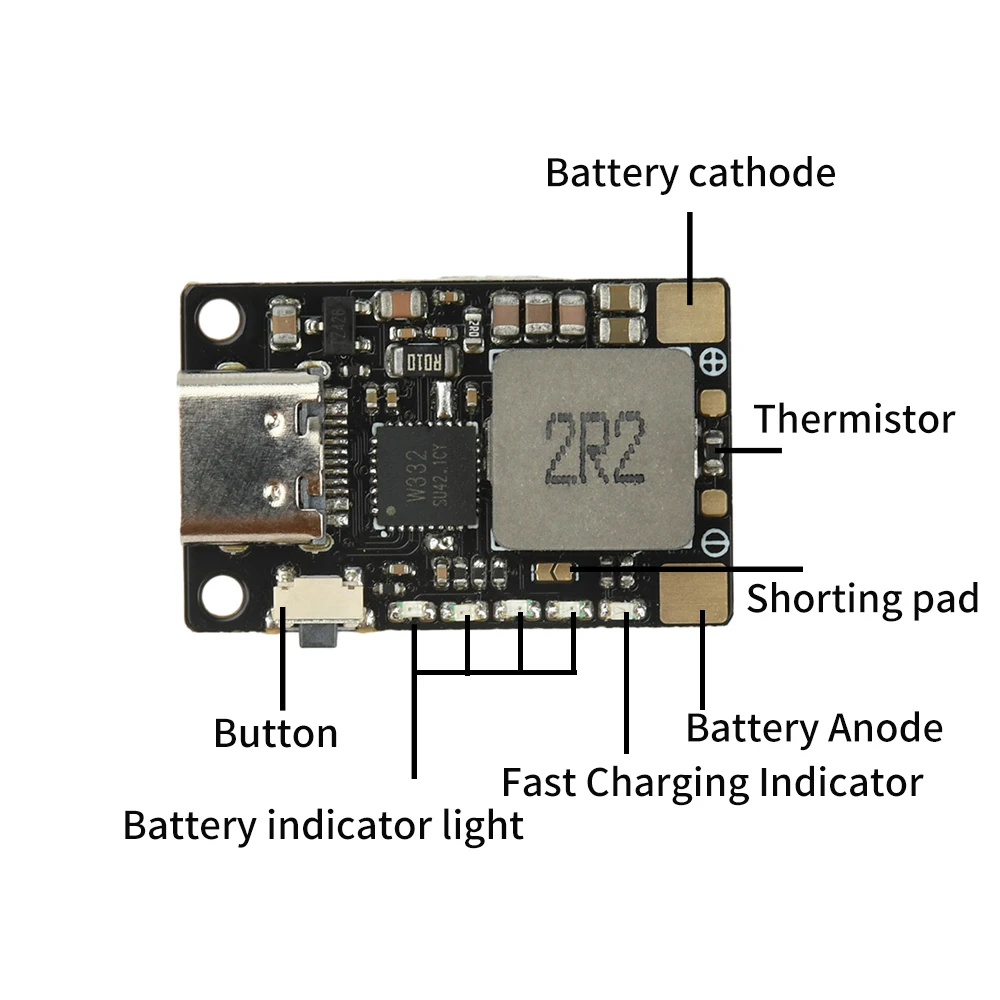

Admite voltaje de la batería de litio: 3,7/4,2 V (predeterminado), 3,85 V/4,35 V (almohadilla de cortocircuito reservada)

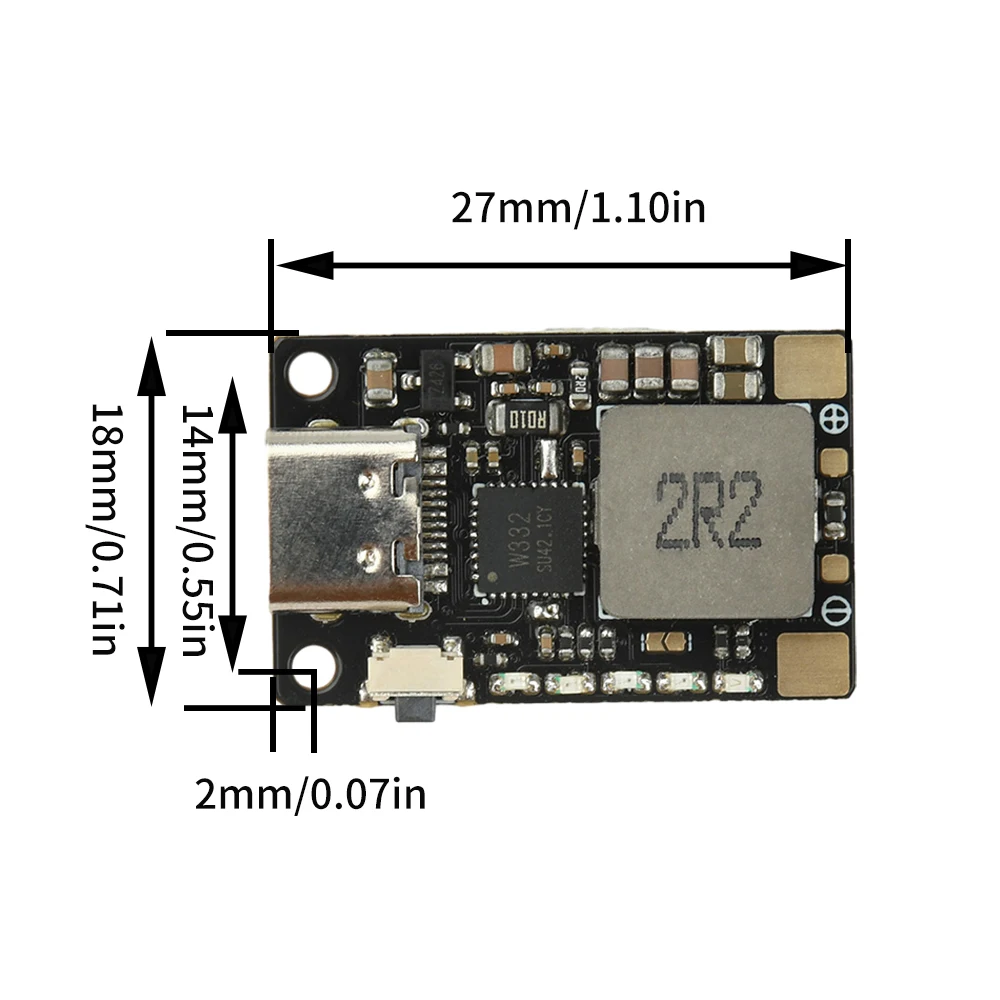

Tamaño de PCB: 28*18*5mm
Orificios de fijación reservados, compatible con tornillos M2.

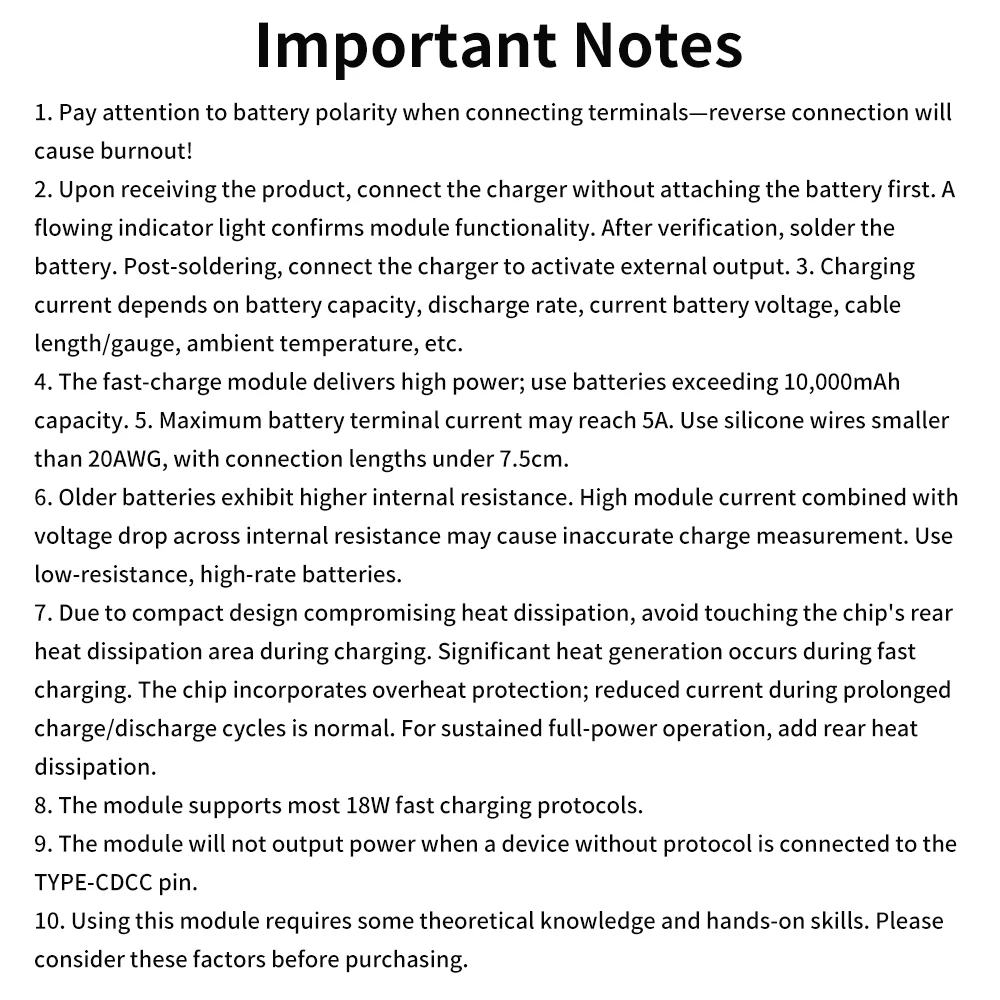

Notas:
1.Preste atención a los terminales positivo y negativo de la interfaz de la batería y, si se conecta al revés, ¡se quemará!
2.Después de recibir la mercancía, no conecte la batería ni conecte el cargador.Si aparece la luz indicadora de flujo, indica que el módulo es normal.Después de confirmar que es correcto, suelde la batería.Después de soldar la batería, conecte el cargador para activarla antes de salir externamente.
3.La corriente de carga está relacionada con la capacidad de la batería, la tasa de descarga, el voltaje actual de la batería, la longitud y el grosor del cableado de la batería, la temperatura ambiental, etc.
4.El módulo de carga rápida tiene alta potencia y se recomienda utilizar baterías con una capacidad superior a 10000 mAh.
5.La corriente máxima en el extremo de la batería puede alcanzar los 5A.Se recomienda utilizar cables de silicona con un diámetro inferior a 20 AWG para la conexión y la longitud de cableado recomendada es inferior a 7,5 cm.
6.Las baterías antiguas tienen una alta resistencia interna y corriente del módulo, lo que puede provocar una medición de potencia inexacta debido a la división de voltaje de resistencia interna.Se recomienda utilizar baterías de baja resistencia interna y de alta velocidad.
7.Debido a la búsqueda de la compacidad y al abandono de la calefacción del ventilador, no toque el área de calefacción del ventilador en la parte posterior del chip durante la carga.Hay calefacción obvia durante la carga rápida y el chip viene con protección contra sobrecalentamiento.La corriente prolongada de carga y descarga disminuye como un fenómeno normal.Se recomienda instalar un termoventilador en la parte posterior para un funcionamiento prolongado a máxima potencia.
8.El módulo admite la gran mayoría de la carga rápida de 18W,
Al insertar el pin CC del puerto TYPE-C sin dispositivo de protocolo, el módulo no emitirá.
10.El uso del módulo requiere un cierto nivel de conocimiento teórico y capacidad práctica, así que considere comprar de manera integral.
El paquete incluye:
Módulo * 1
