Descripción
Características:
1. Carga solar MPPT: seguimiento inteligente del punto de máxima potencia, conversión altamente eficiente de energía solar, mejora la eficiencia de carga
2. Conmutación inteligente de voltaje de elevación: ajuste automáticamente el voltaje para evitar daños al dispositivo por sobrecarga, operación eficiente de modo dual PWM/PSM
3. Protección de seguridad múltiple: protección integral contra sobrecorriente, sobretensión, cortocircuito y sobretemperatura, uso seguro y sin preocupaciones
4.Carga rápida bidireccional PD: soporte para carga y descarga rápidas, acorta significativamente el tiempo de autocarga, el uso es más conveniente
5.Salida estable y de baja ondulación: filtrado de condensador sólido, la ondulación de salida es inferior a 9 mV, protección efectiva de equipos electrónicos

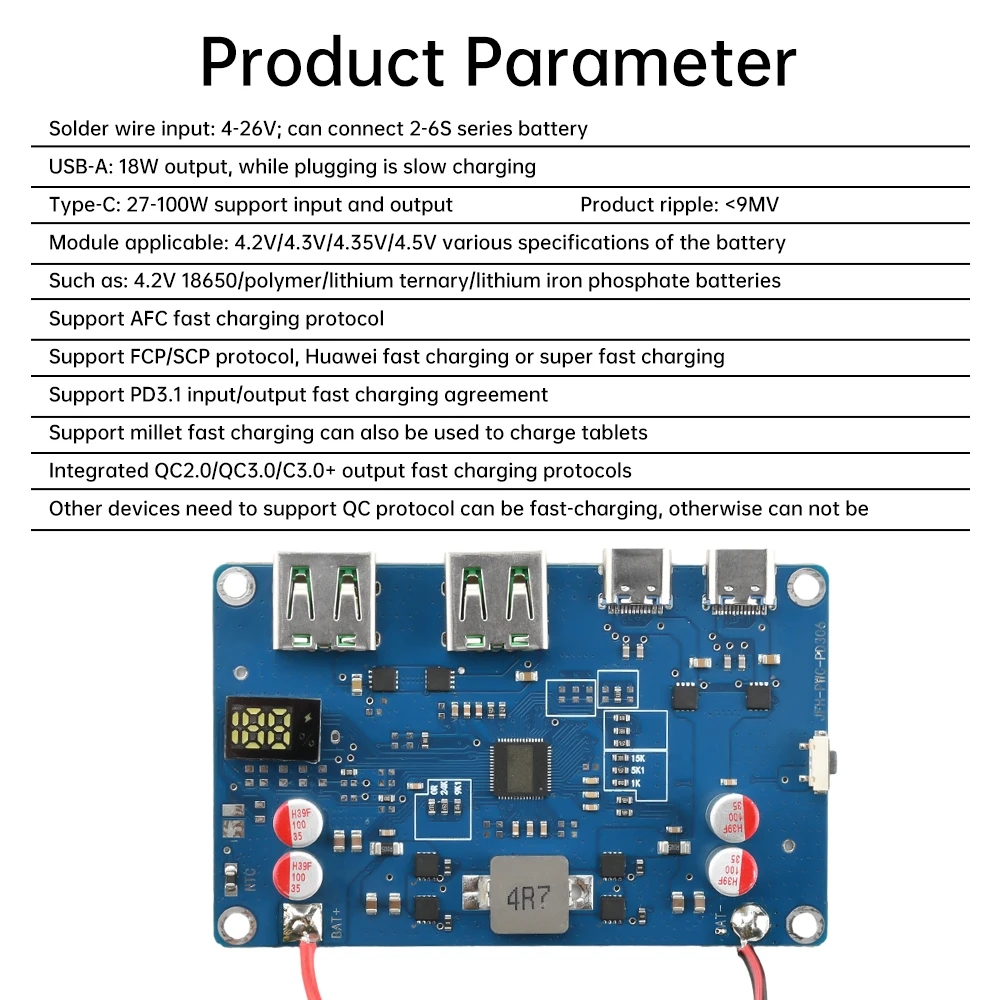

Parámetro:

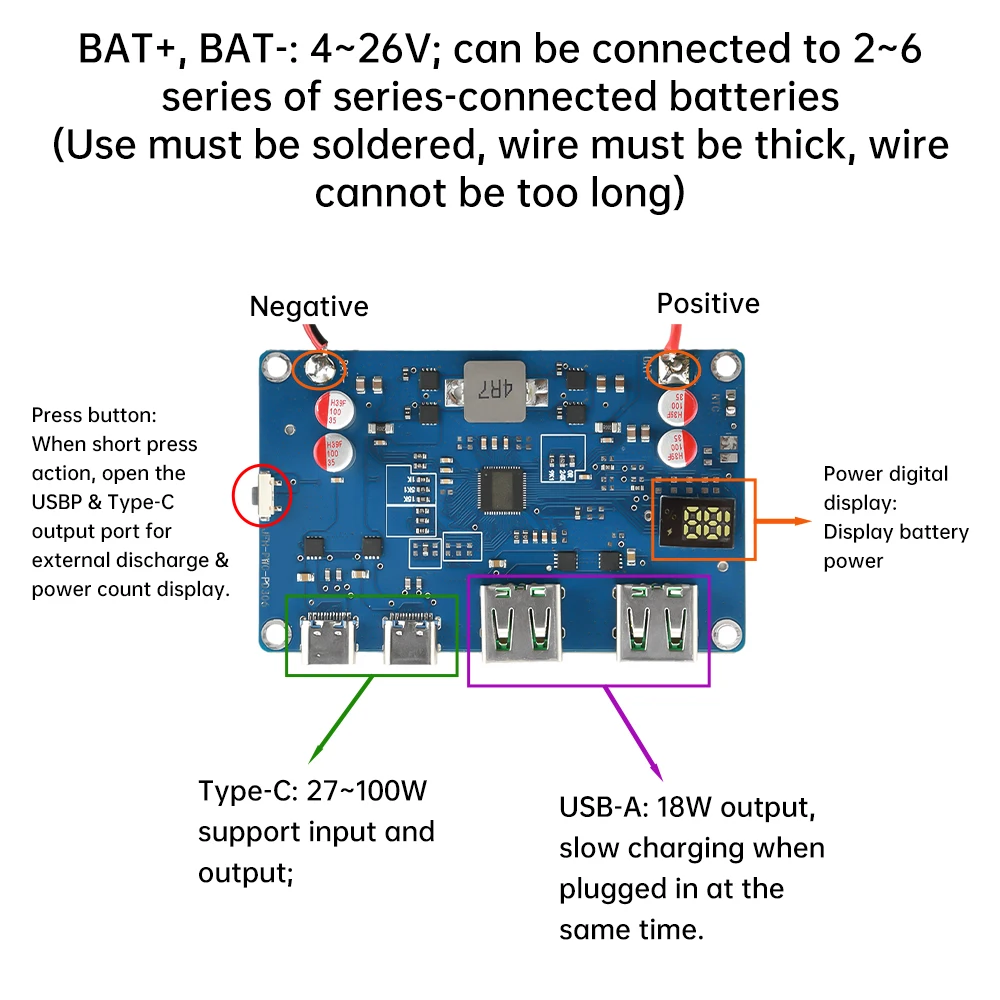

Entrada de soldadura: 4-26V; Se puede conectar a la batería de conexión serie 2-6S
USB-A: Salida de 18W USB-A: Salida de 18W; se puede conectar a baterías serie 2-6S; Mientras tanto, conectar es una carga lenta
Tipo C: 27-100 W admite entrada y salida
Ondulación del producto: 9MV
Módulo aplicable: 4,2 V/4,3 V/4,35 V/4,5 V varias especificaciones de la batería
tales como: 4,2 V 18650/polímero/baterías triple Li-ion/baterías Li-FePo
Admite protocolo de carga rápida AFC
Admite protocolo FCP/SCP, Huawei puede cargarse rápidamente o cargarse súper rápidamente
Admite protocolo de carga rápida de entrada y salida PD3.1
admite carga rápida de mijo y también se puede cargar a la tableta
Protocolo integrado de carga rápida de salida QC2.0/QC3.0 +
Otros dispositivos necesitan ser compatibles con el protocolo QC y se pueden cargar rápidamente; de lo contrario, no se puede
Precauciones:
1.La línea de batería externa de la placa base debe poder pasar la corriente de 10 A, al menos con más de 1 cuadrado de cable de cobre, la línea normal debe usarse con 1,5 cuadrados.Demasiado delgado tendrá riesgos de seguridad.Debido a que el lado de la batería de la corriente es muy grande, se recomienda una línea de especificación de 16 AWG.
2.La placa base viene con un chip de protección, la batería no se puede agregar a la placa de protección, si corresponde, retire la placa de protección directamente con nuestra placa base conectada al núcleo.(Debido a que el autónomo generalmente no puede tener una corriente demasiado alta, una gran potencia de salida en la protección)
3.Debido a que el lado de la batería de la corriente es demasiado grande, debe usar un cable grueso para soldar la batería y probarla; no puede usar pinzas de cocodrilo para sujetar las almohadillas para probar la carga y descarga.
4.La selección de baterías puede usar baterías de litio ternarias de 4,15 V/4,2 V/4,35 V/4,4 V 18650, de polímero y litio se pueden usar en una sola cadena grande de baterías con una capacidad de no más de 25 000 mAh, más que la cantidad de visualización de energía no será permitida.Admite fosfato de hierro y litio de 3,65 V, no admite baterías secas desechables, níquel-hidruro metálico, baterías de níquel-cromo, plomo-ácido, etc.Batería al menos 2S, máximo 6S, el voltaje total no puede exceder 23V de una sola cadena de baterías, al menos necesita poder cargar y descargar corriente de hasta 10A o más, hasta el apagado, utilice.

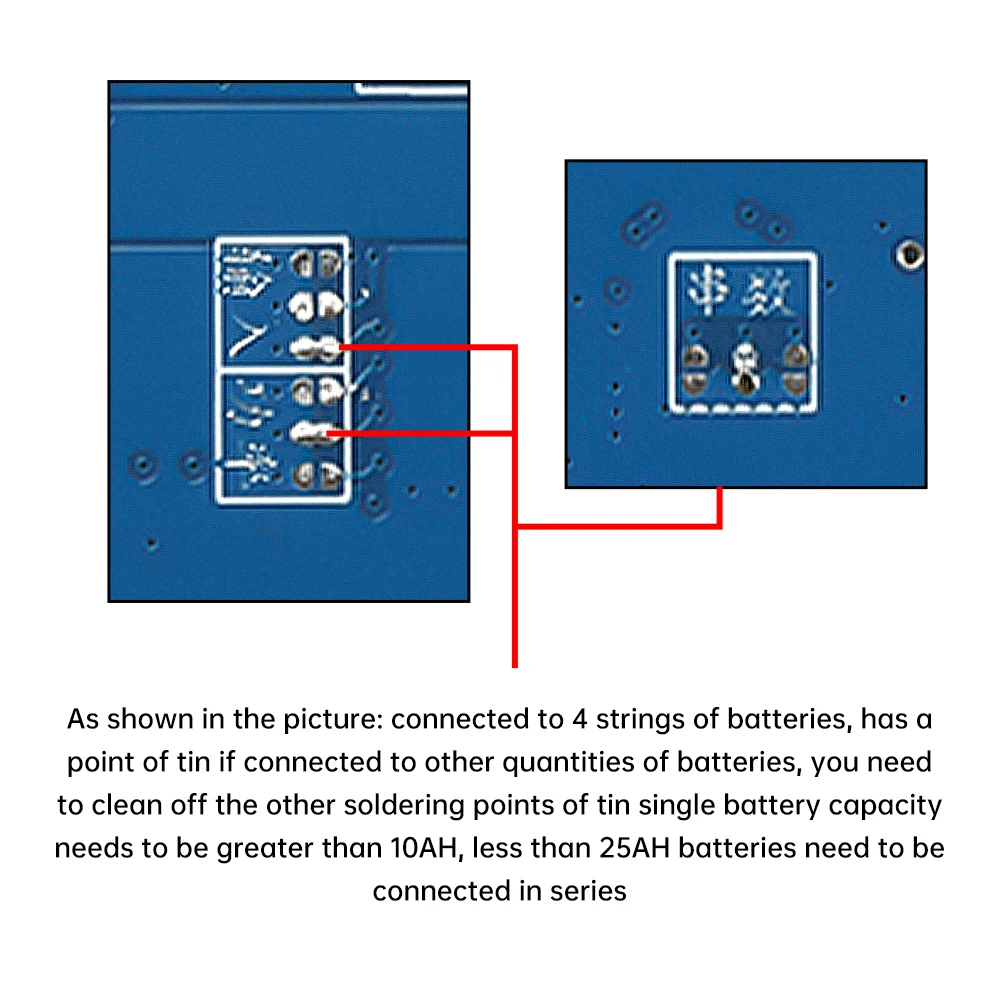

5.La placa base debe tener una capacidad de batería preestablecida; consulte los detalles dentro de la introducción.
6.Admite carga súper rápida de Huawei, diferentes protocolos tienen diferente potencia, 65W, 100W se dice que es la potencia del protocolo PD, el SCP es 22,5W.Confirme la demanda y luego dispare, no acepte la devolución del teléfono y no se puede cargar rápidamente para no supportarlo.Los devoluciones soldados no son compatibles (teléfonos sin admitir porque el protocolo propio del teléfono no es público, los terceros no pueden usarlo)
7. Esta placa base conectada a la batería debe cumplir con los requisitos y conectarse en serie.
