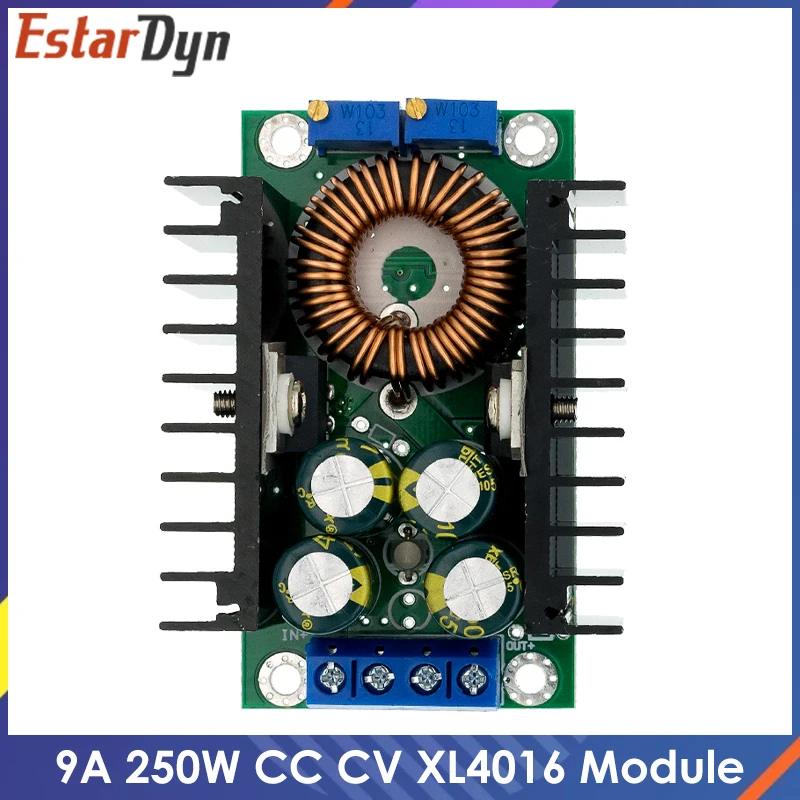

Descripción
1. Atributos del módulo: módulo de carga de corriente constante buck no aislado, módulo de voltaje constante (CC CV)
2. Voltaje de entrada: CC 7-32V
3. Voltaje de salida: (1) DC 0,8-28V continuamente ajustable. (2) Salida fija: elija entre 0,8 V-28V
4. Corriente de salida: 8A (cuando la temperatura del tubo de alimentación excede los 65 grados, agregue un ventilador de refrigeración)
5. Rango de corriente constante: 0,2-8A (ajustable)
6. Gire la corriente de la lámpara: valor de corriente CONSTANTE * (0,1), gire la corriente de la lámpara y enlace de valor constante,
Como el valor de corriente constante es 3A, gire la corriente de la lámpara a una corriente constante es 0,1 veces (0,1 * 3A=0.3A).
7. Presión mínima: 1V
8. Potencia de salida: la potencia máxima es de aproximadamente 300W
9. Eficiencia de conversión: hasta aproximadamente 95%
10. Frecuencia de funcionamiento: 300KHZ
11. Onda de salida: ancho de banda de 20M
12. Entrada 24V salida 12V 5A ondulación alrededor de 50 mV(sin ruido)
13. Protección de cortocircuito de salida: Sí, corriente constante
14. Protección de polaridad inversa de entrada: Ninguna
15. Salida para evitar reflujo: Ninguna
16. Cableado: Terminal
17. Corriente sin carga: típico 20mA (interruptor 24V 12V)
18. Regulación de carga: ± 1% (constante)
19. Regulación de voltaje: ± 1%
20. Velocidad de respuesta dinámica: 5% 200uS
21. Dirección de ajuste del potenciómetro: en sentido horario (aumento), en sentido antihorario (disminución),
El potenciómetro (CV) cerrado al voltaje de entrada se utiliza para regular el voltaje, el potenciómetro (CC)
Cerrado al voltaje de salida se utiliza para regular la corriente (CC)
22. Temperatura de funcionamiento: Grado Industrial (-40 °C a + 85 °C) (tenga en cuenta el uso real
De la temperatura del tubo de potencia, calor de alta temperatura reforzado)
23. Indicador: indicador doble de color, la luz indicadora de carga es roja, la luz verde significa
Completamente cargado (ninguna carga es verde)

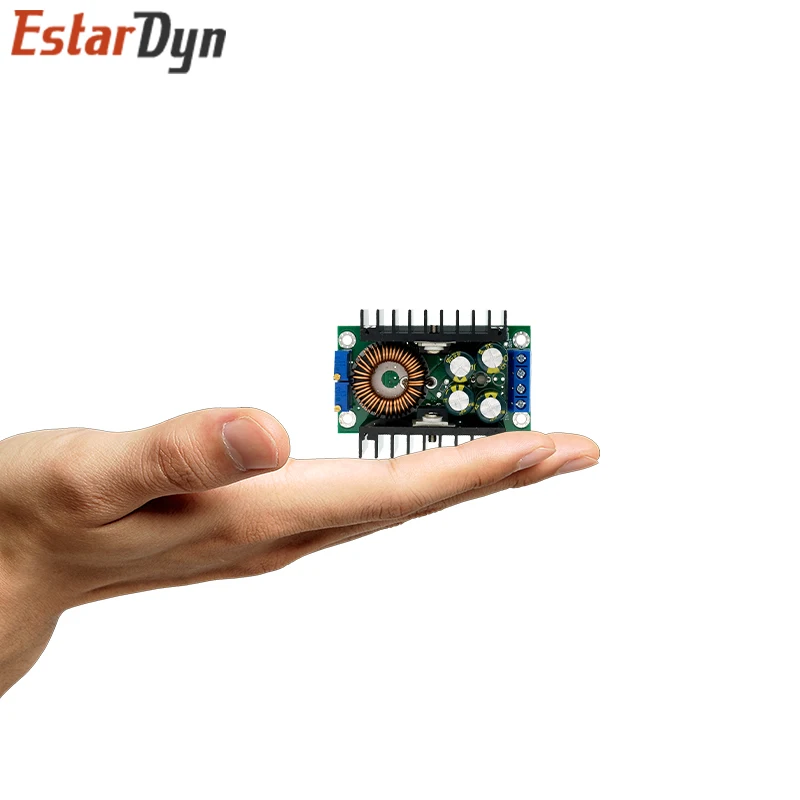

24. Tamaño (aprox.): 65x47x22mm (largo x ancho x Alto)
25. Precisión de corriente y temperatura constantes: en la prueba real, la temperatura del módulo es de 25 grados.
A 60 grados, el cambio de valor de corriente constante es menor que 5% (valor de corriente constante 5A)
26. Protección contra cortocircuitos de salida: Sí, corriente constante (valor de corriente constante de ajuste de corriente)
27. Protección de conexión inversa de entrada: NO
28. Salida para evitar el flujo inverso: NO
#### #NAME?. Método de Cableado: conector Amphenol

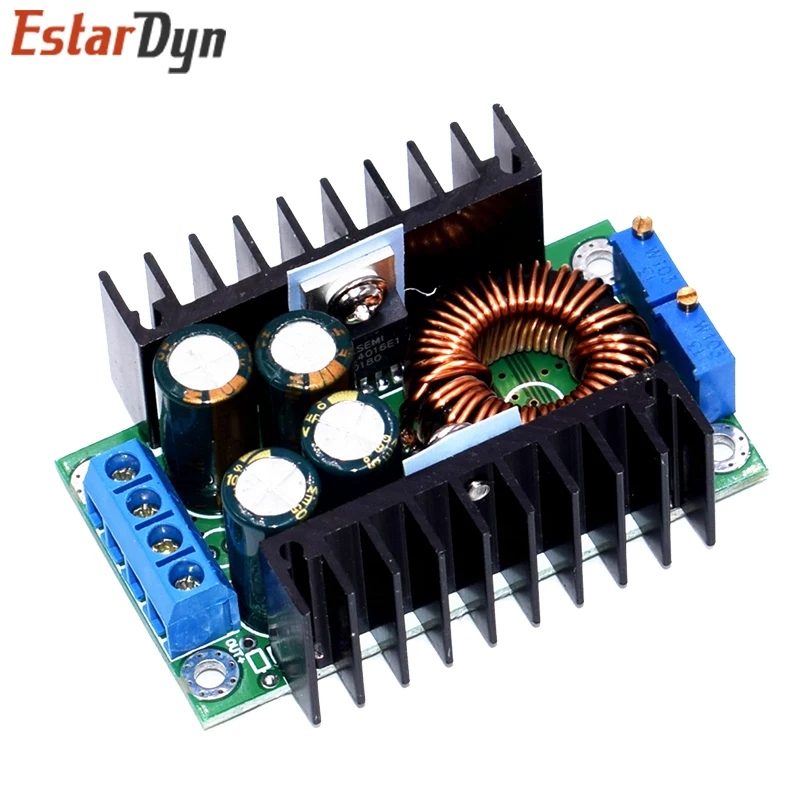

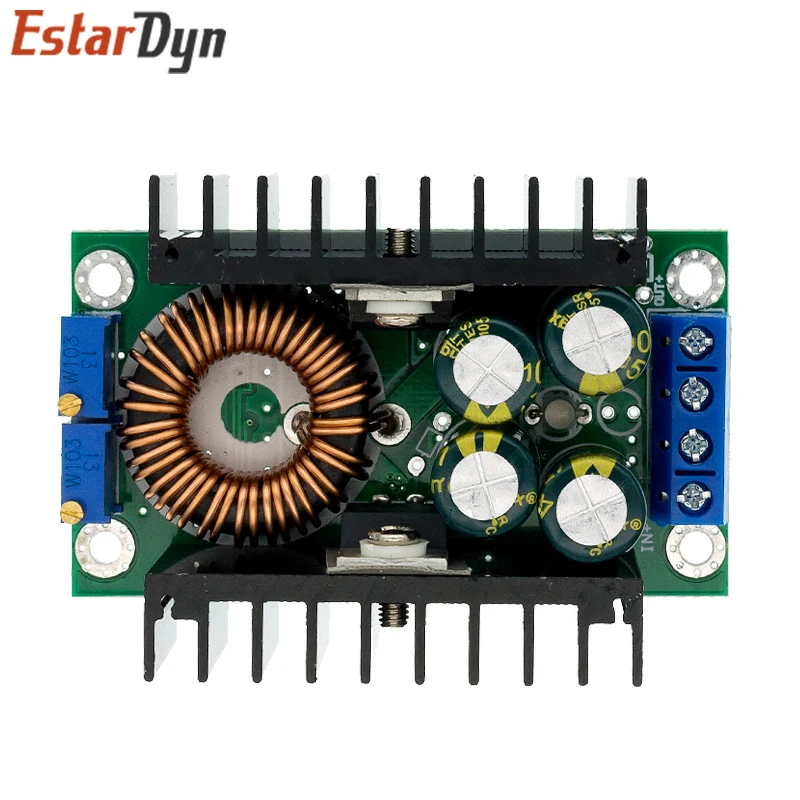

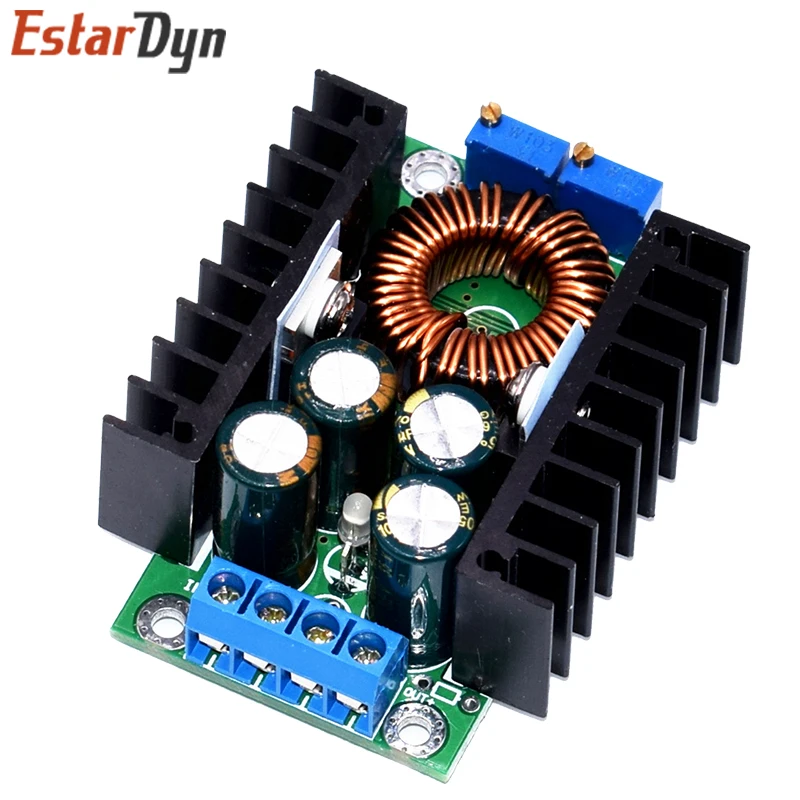

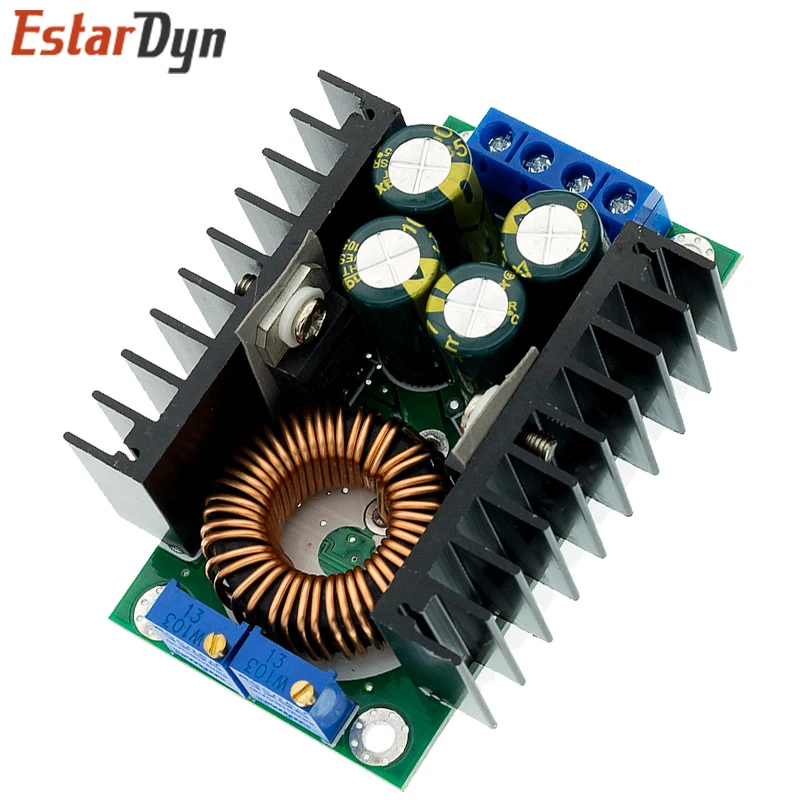

Características:
1. La corriente fija de la lámpara de giro es 0,1 veces el valor actual
(Se utiliza para identificar si la batería está completamente cargada al cargar).
2. Hecho DE UN IC de referencia dedicado y resistencia de detección de corriente de alta precisión, lo que demuestra una mayor estabilidad
Corriente constante, (cuando 20 °C a 100 °C corriente constante 1A, la temperatura deriva menos de 1%).
Especialmente adecuado para controladores LED.
3. Alta corriente de salida, la corriente máxima de salida puede alcanzar 8A.
4. Cuatro capacitancia de alta frecuencia, puede reducir la ondulación de salida, mejorar la estabilización del trabajo.
5. Diseño de doble disipador de calor. Disipador de calor independiente de diodo MOS Schottky, cuya disipación de calor es buena,
Y no se afectarán entre sí.
6. Usando un núcleo Sendust de gran tamaño y cableado de cobre puro doble, mejora la eficiencia de trabajo y reduce la fiebre.
7. Potenciómetro multigiro 3296, regulación de voltaje y corriente de alta precisión, buena estabilidad.
8. Lámpara de doble color, las condiciones de trabajo se ven claramente.
9. El voltaje y la corriente son ajustables, cuyo efecto es bueno.
Aplicaciones:
1. Controlador LED de alta potencia.
2. Carga de batería de litio (o acumulador de plomo).
3. Fuente de alimentación montada en el vehículo.
4. Fuente de alimentación del sistema de bajo voltaje.
5. Carga V de batería de 6, 12V, 14V, 24V.
6. Fuente de alimentación portátil integrada.
7. Fuente de alimentación regulada.
8. Sistema de suministro de energía de bajo voltaje.
Carga de la batería:
1. Asegúrese del voltaje de flotación de la batería y la corriente de carga que necesita, así como el voltaje de entrada del módulo.
2. Ajuste el potenciómetro de voltaje constante y ajuste el voltaje de salida a aproximadamente 5 V.
3. Utilice el multímetro en la escala de corriente 10A para medir la corriente de cortocircuito de salida y ajustar el
Potenciómetro de corriente para hacer que la corriente de salida tenga el valor de corriente de carga esperado.
4. Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje flotante.
5. Conectado a la batería, intente cargarlo.
(1,2,3,4 pasos para conectar la entrada del módulo de alimentación, la salida sin carga no conecta la batería).
Unidad de corriente constante LED:
1. Asegúrese de la corriente de funcionamiento y el voltaje máximo de funcionamiento del LED que necesita conducir.
2. Ajuste el potenciómetro de voltaje constante, ajuste el voltaje de salida a aproximadamente 5V.
3. Utilice el multímetro en escala de corriente de 10A para medir la corriente de cortocircuito de salida y ajustar la corriente
Potenciómetro para asegurarse de que la corriente de salida a la corriente de funcionamiento LED esperada.
4. Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance elVoltaje máximo de funcionamiento del LED.
5. Conectar LED, probar.
(1,2,3,4 pasos para conectar la entrada del módulo de potencia, la salida sin carga no conecta el LED).
