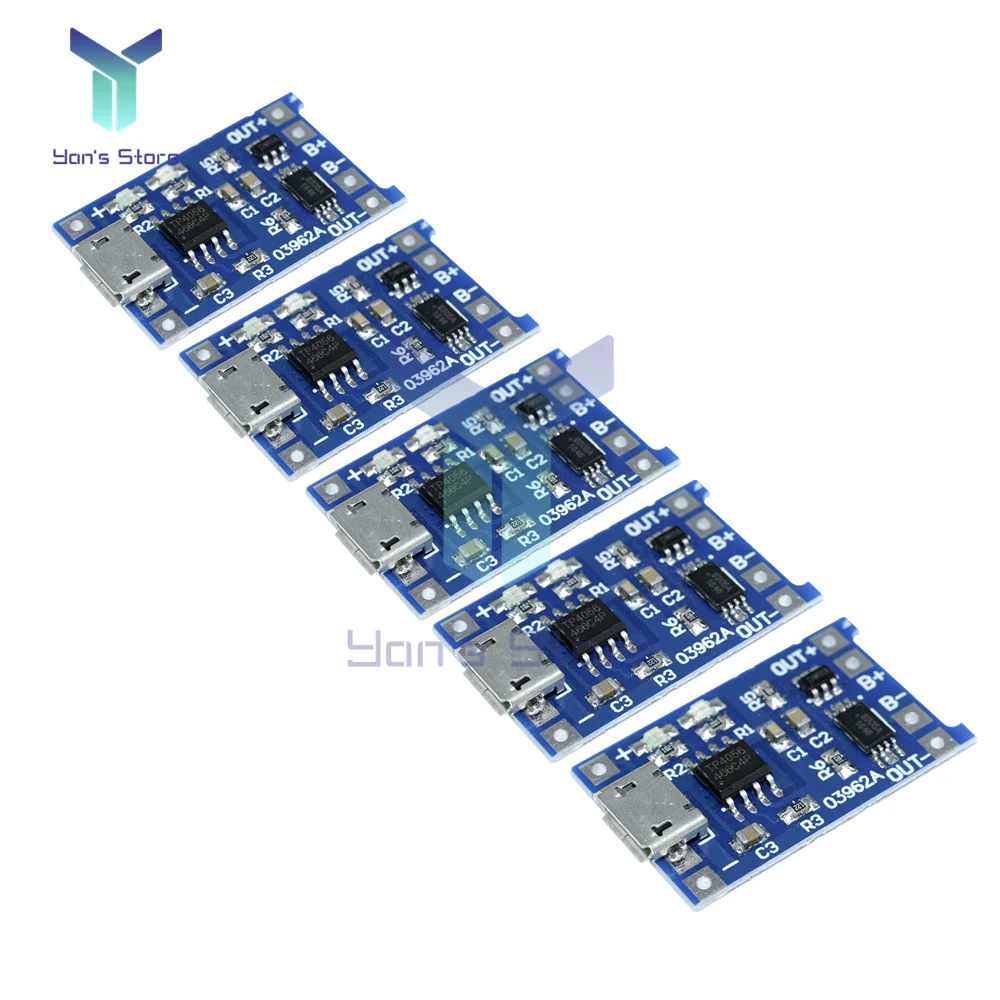

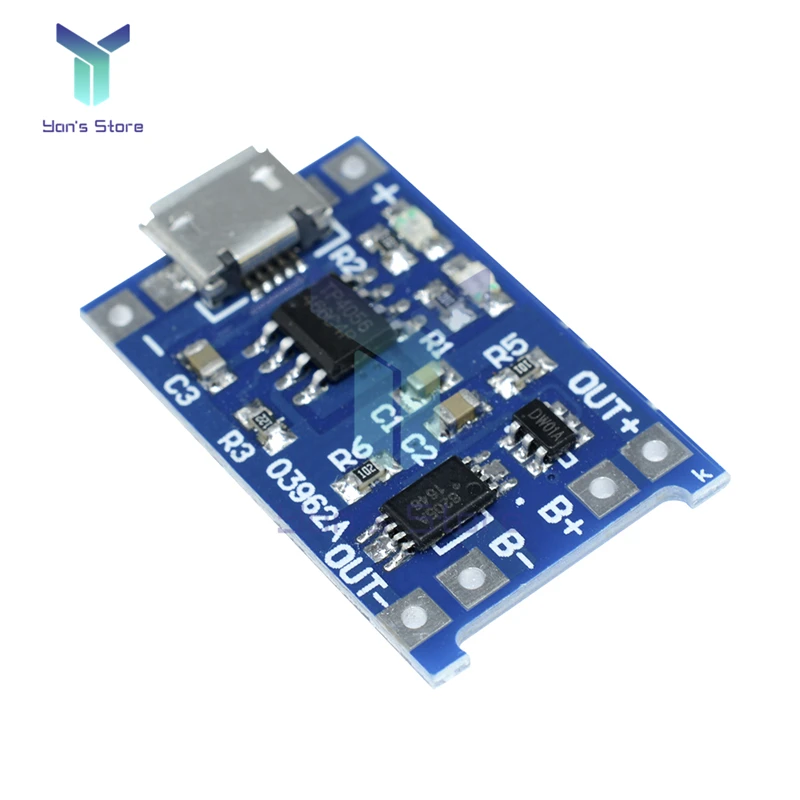

Módulo de carga de batería de litio, 5 piezas, Micro USB, 5V, 1A, 18650, TC4056A, con protección, funciones duales, 1A, Li-ion

Características del producto

1. Utiliza materiales de alta calidad con calidad garantizada

2. Fácil de usar y fácil de operar

3. Tamaño pequeño, hermosa disposición de componentes

4. Alta eficiencia y rendimiento estable

5. Se puede utilizar para la protección de carga y descarga de 18650 y baterías de polímero de litio con un voltaje de 3,6 V y 3,7 V. Las baterías simples o múltiples también se pueden usar en paralelo

Parámetros del producto

Voltaje de entrada: DC 5V

Voltaje de corte de carga: 4,2 V ± 1%

Corriente de carga máxima: 1000mA

Voltaje DE PROTECCIÓN DE sobredescarga de la batería: 2,5 V

Corriente de protección contra sobrecorriente de la batería: 3A

El terminal de entrada está equipado con una toma MICRO USB, que se puede utilizar directamente como potencia de entrada para cargar baterías de litio con un cargador de teléfono móvil.

Uso:

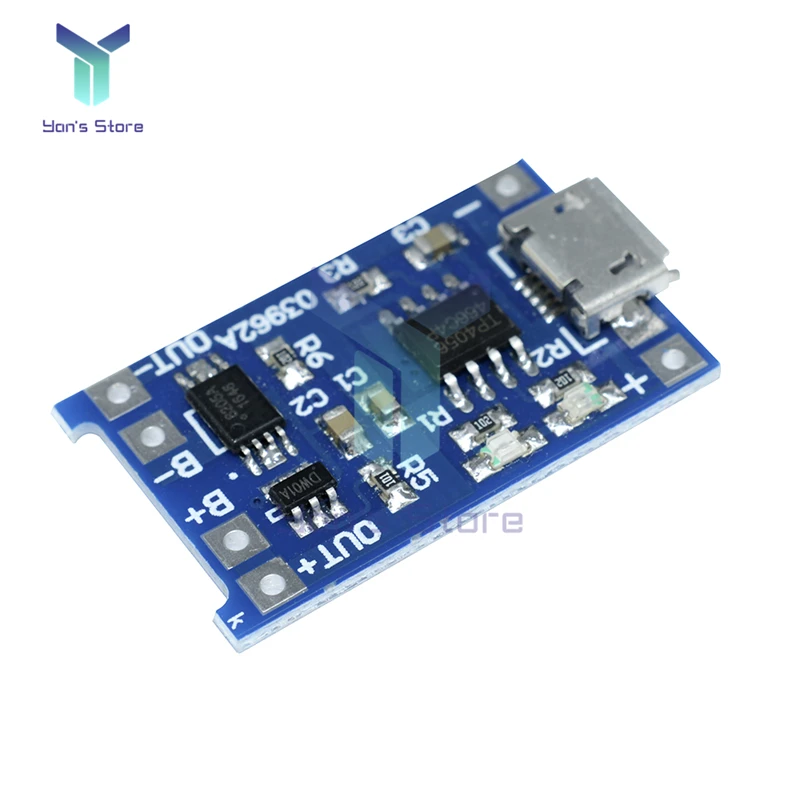

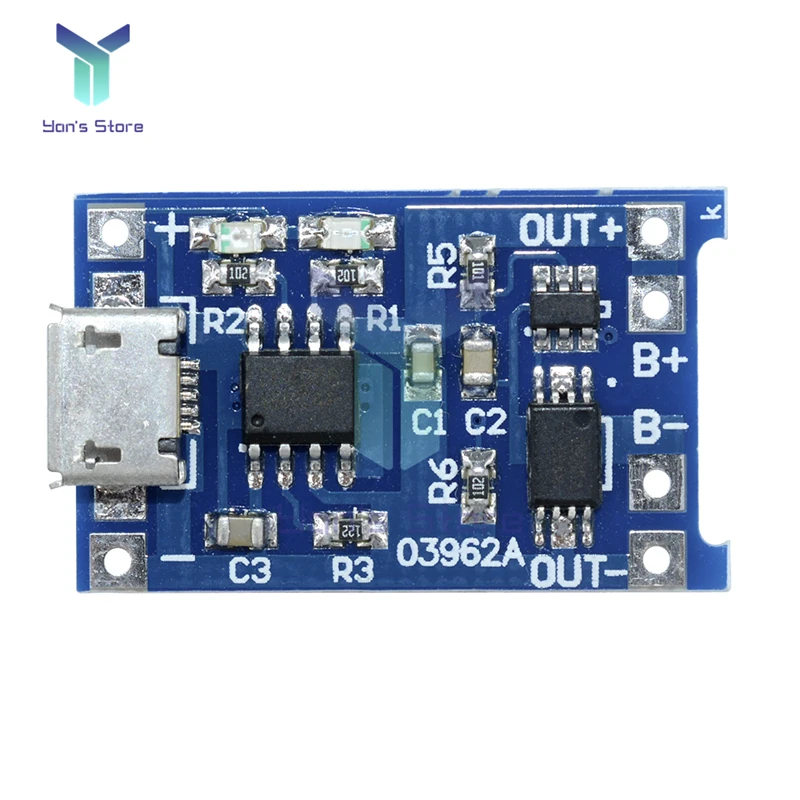

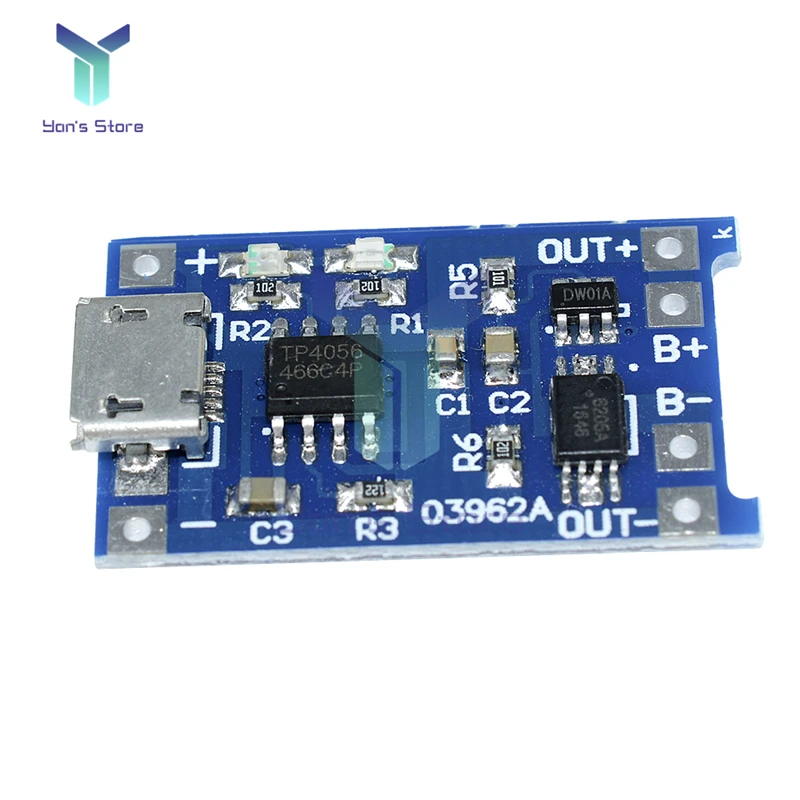

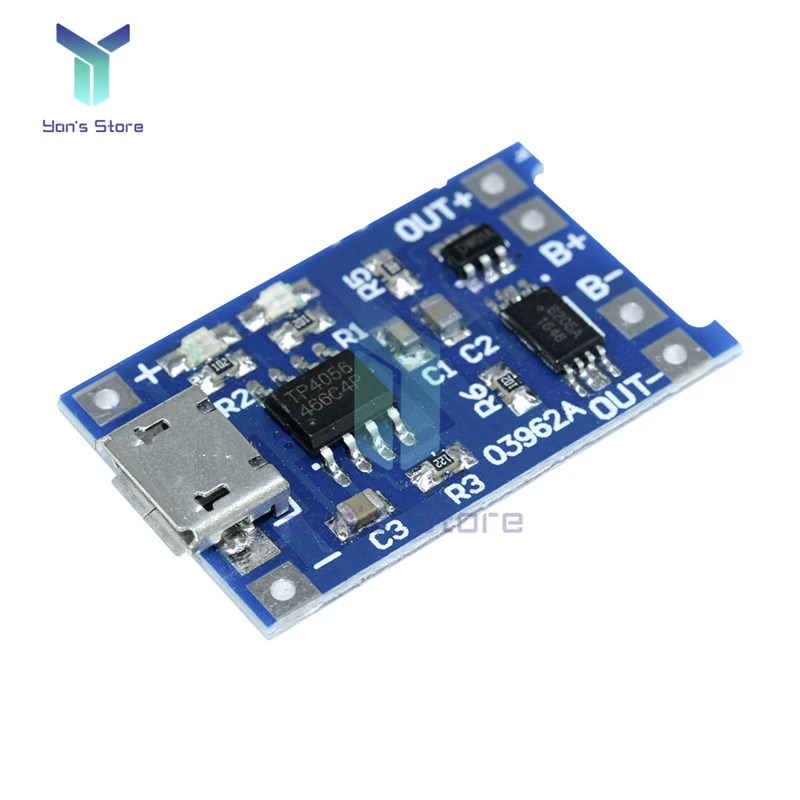

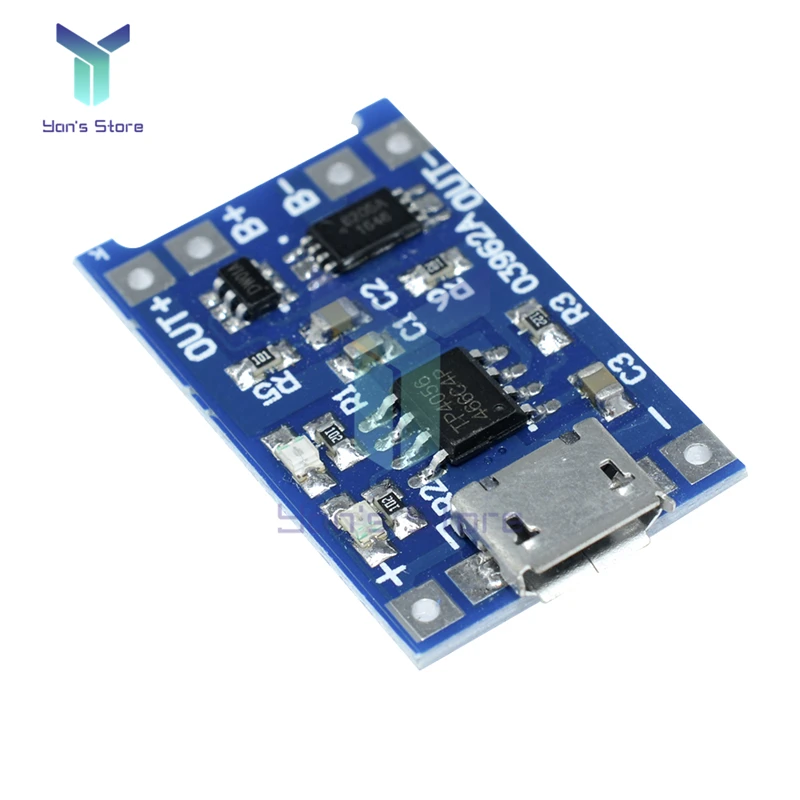

1. La toma MICRO USB y su almohadilla +-adyacente son los terminales de entrada de energía, con B + conectado al polo positivo de la batería de litio y B-conectado al polo negativo de la batería de litio. OUT + y OUT-están conectados a una carga, que se puede conectar a los polos positivo y negativo de una placa de refuerzo móvil u otras cargas.

2. Conecte la batería a B + B -, inserte el cable de carga en la toma del teléfono USB, la luz roja indica carga y la luz azul indica carga completa.

Atención:

Cuando la batería se conecta por primera vez, es posible que no haya salida de voltaje entre OUT + y OUT -. En este momento, cargar el módulo con voltaje DC 5V puede activar el circuito de protección. Si la batería se desconecta de B + B-y luego se conecta nuevamente, también debe cargarse para activar el circuito de protección. Cuando se utiliza un cargador de teléfono móvil como potencia de entrada, es importante tener en cuenta que el cargador y el cable de carga deben ser capaces de soportar una salida de corriente de 1A, de lo contrario, puede hacer que el módulo no Cargue la batería correctamente;

2. Al cargar la batería, la carga en el extremo OUT debe desconectarse y los polos positivo y negativo no deben conectarse incorrectamente. Utilícelo de acuerdo con las especificaciones, de lo contrario dañará el módulo.
