Descripción

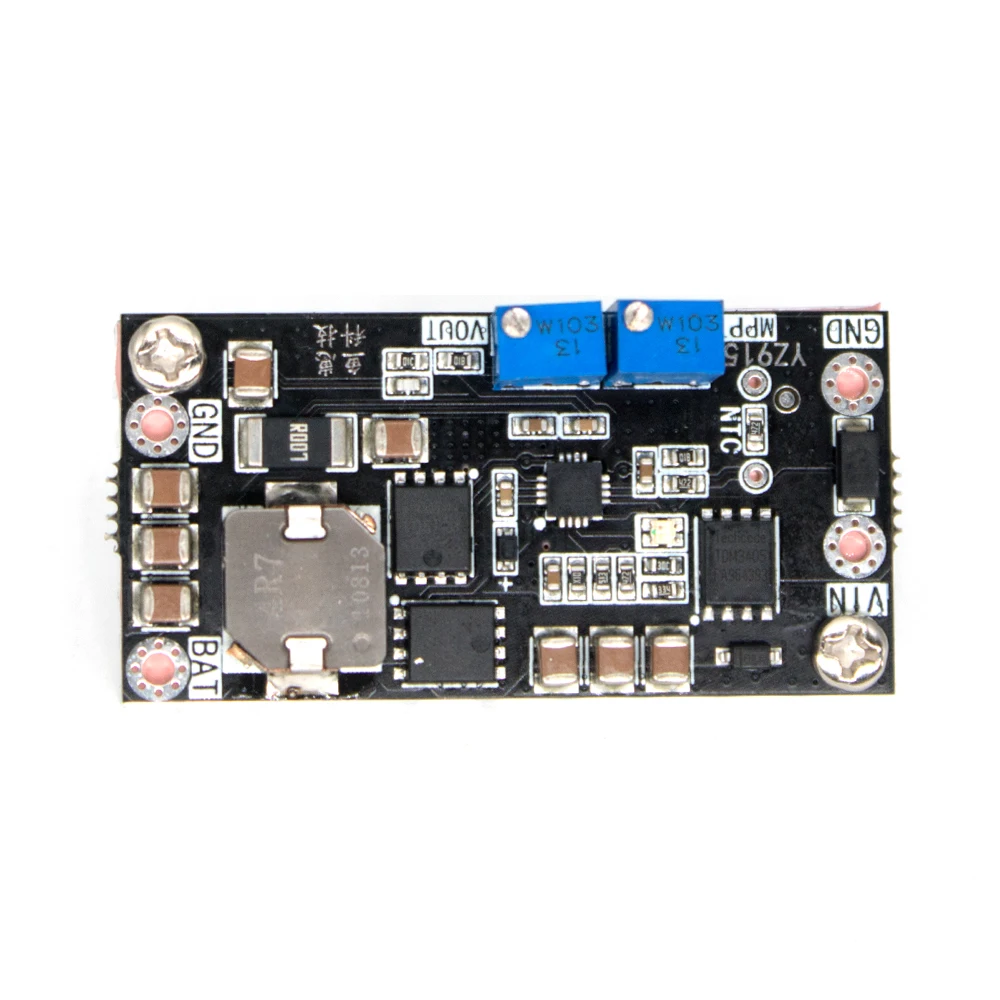

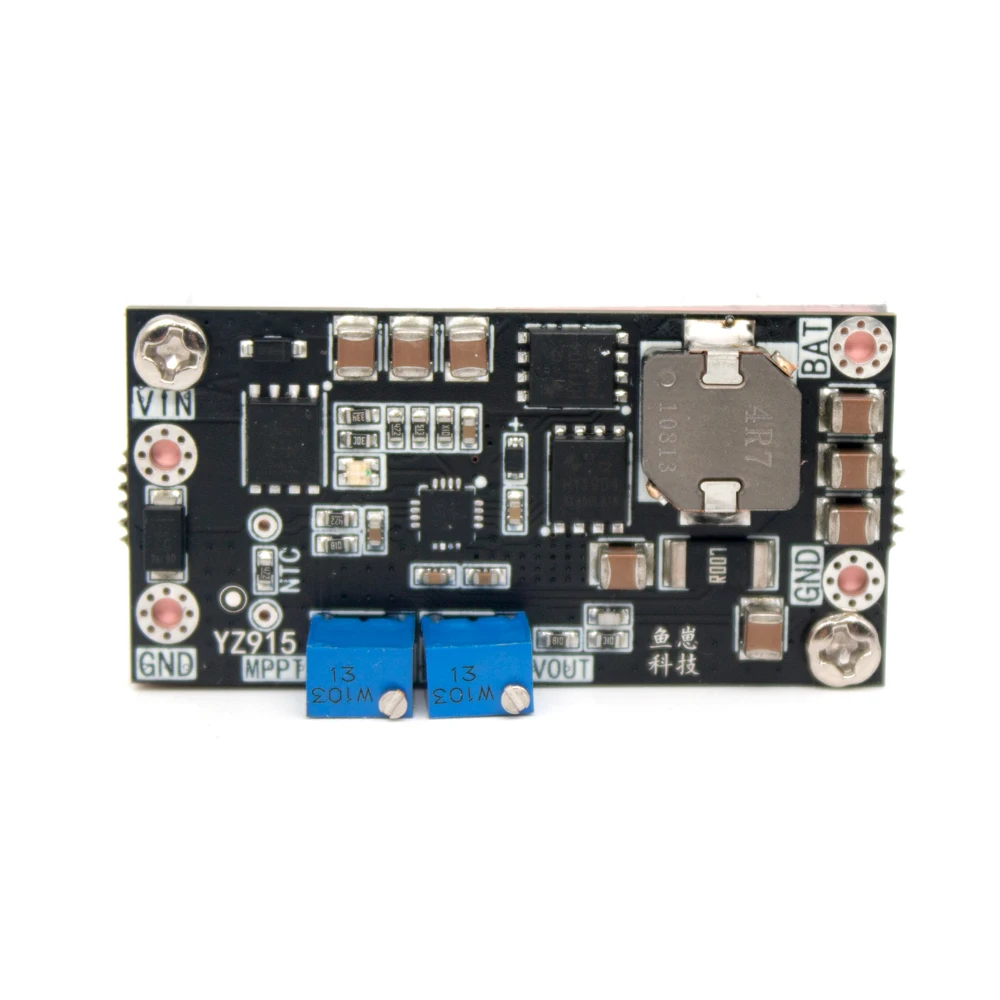

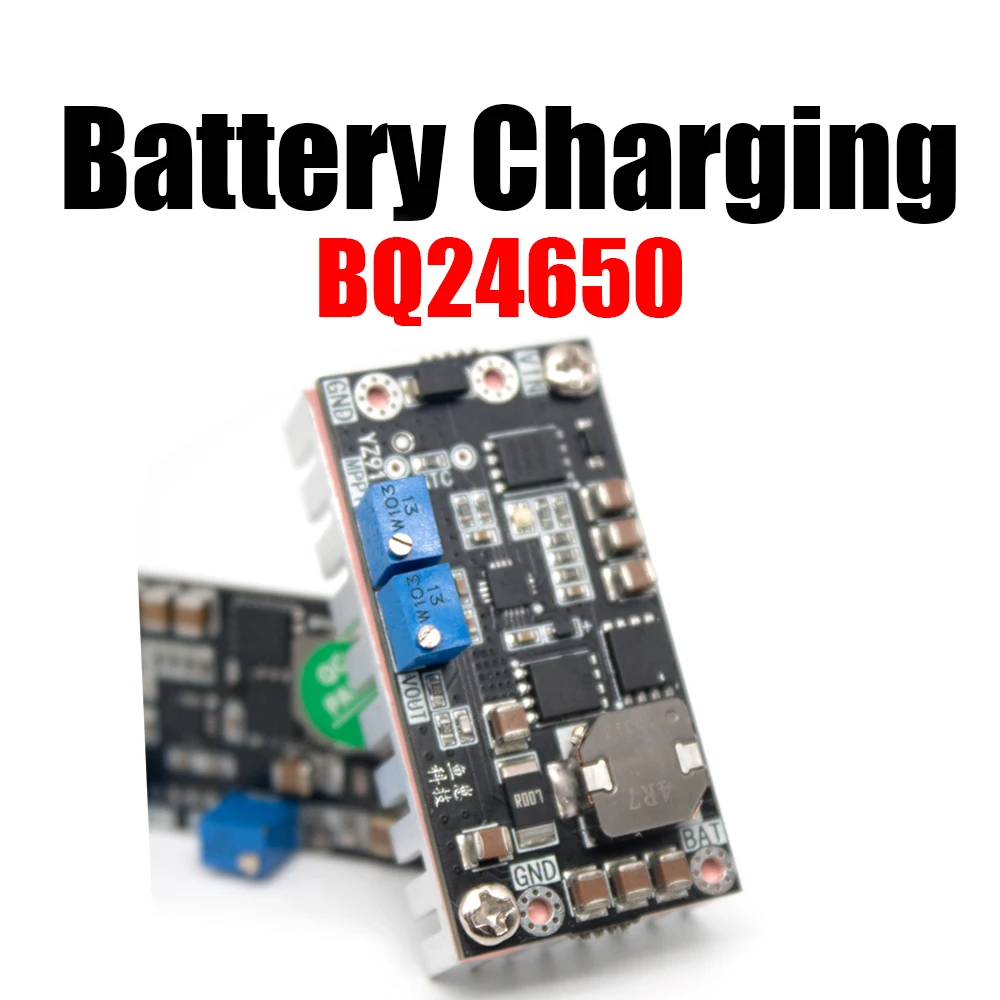

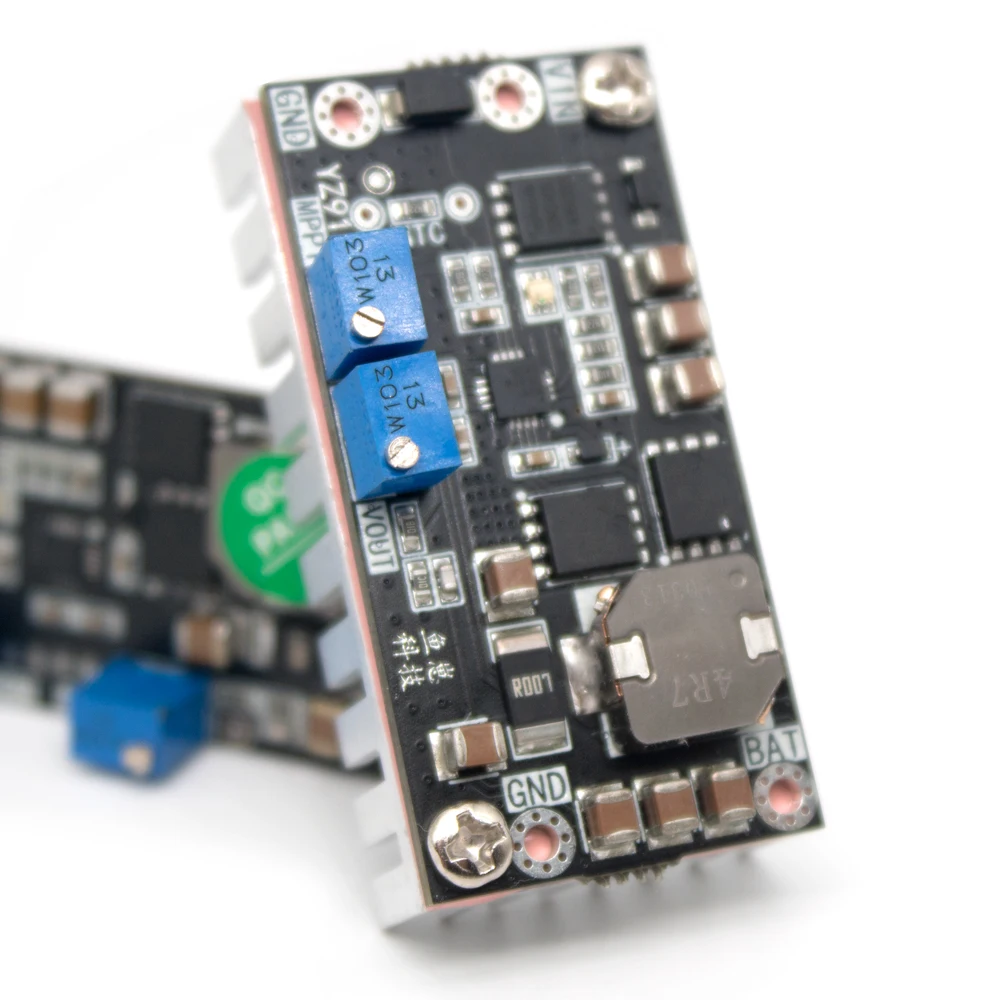

BQ24650 MPPT Panel Solar Controlador de placa de carga de batería de plomo-ácido de litio 8A
¡El nuevo módulo de carga solar MPPT, fuerte segundo CN3722, importación IC es la vaca!
Entrada ideal de diodo antirregurgitación (antirreflujo Schottky serie 3722)
Doble Buck síncrono Nmos (Buck rectificador Schottky de Pmos único 322)
Frecuencias más altas de 600 Khz (3722 solo 300 K, gran pérdida)
Entrada de energía solar del anti-reverso (el reverso se quemará 3722)
Cuatro terminales, dos letreros solares, dos baterías positivas y negativas, LED indicador de carga de color integrado
Características del circuito:
● Seguimiento del punto de máxima potencia de la célula solar, la corriente de salida es mayor que la corriente del panel solar, MPPT realmente ultraeficiente, soporte dentro de 5 V-24 V, panel solar de 120 W (para una mayor carga de corriente con un panel solar se recomienda que cada módulo)
● El voltaje de salida se puede ajustar, control automático CC-CW (puede admitir baterías de un solo o varios de litio o baterías de fosfato de hierro o plomo-ácido, LED de alta potencia, etc.)
● entrada del diodo ideal antirreflujo, pérdida
● Circuito reductor de rectificación síncrona, alta eficiencia que calienta un pequeño
● gestión completa de la carga de la batería, parada completa del llenado, no siempre gotea, evita que el electrolito se seque
● Precisión de más o menos 0,5% de voltaje de corte
● soporte máximo para energía solar: 120W
● Frecuencia de conmutación PWM: 600 KHz, alta frecuencia, baja resistencia y alta eficiencia
● La corriente de carga se establece mediante una resistencia externa (preestablecido 5000 mA)
● La profundidad de descarga de la carga lenta de la batería.
● Estado de carga y indicación de estado de carga para LED (luz roja de carga/luz completa encendida/apagada Sin batería ni entrada)
● función de arranque suave
● protección de voltaje del terminal de la batería
● Cuando no se utiliza energía solar, también sirve para un adaptador para computadora portátil de 9-24 V, un dispositivo multiusos
● Condensador de filtro Murata de gran volumen de 7 estrellas MLCC, inductores de cobre SUMIDA, salida de corriente más grande y estable
Parámetros terminados:

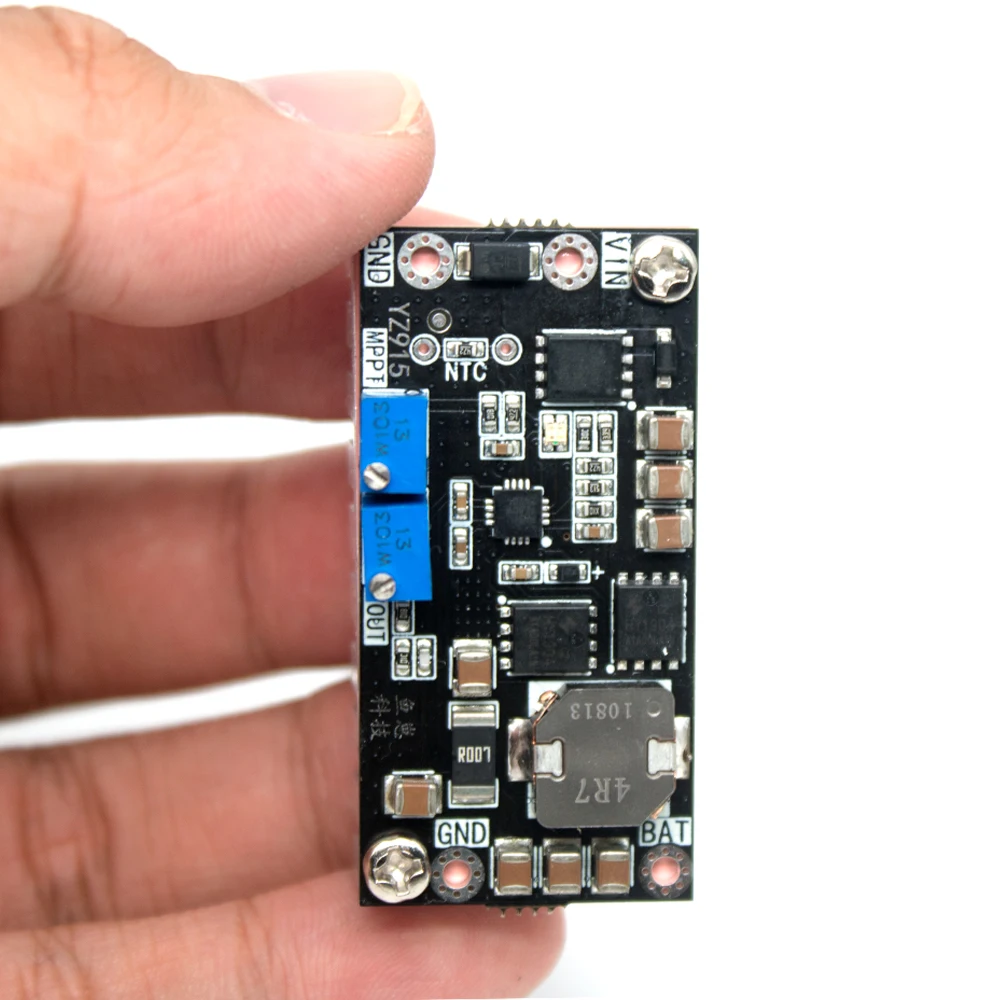

Volumen: 49 mm * 24 mm * 10 mm, ultracompacto, caja de control solar con enchufe sin presión
Voltaje de entrada: 5-24 V (máximo absoluto 26 V, se recomienda que el uso de menos de 20 V de entrada sea mayor que el voltaje de salida, oh.)
Voltaje de salida: 4,2 V-22 V ± 0,5 % de ajuste del potenciómetro de precisión, solo presión arterial, la salida será inferior a la entrada
Corriente de salida: predeterminado 8A, una compra de 16 o más se puede personalizar 2A, 2,5A, 4A, 5A, 8A, 5A o más propone agregar calor
Corriente de precarga: predeterminado 0,8 A, 0,1 veces la corriente de salida
Corriente de terminación: predeterminado 0,8 A, 0,1 veces la corriente de salida
Eficiencia de carga: 96% @ entrada de 16 V Salida de 12 V 8 A
Drene cuando no esté cargando: alrededor de 200uA
Instrucciones de uso:
¡Consulta!La primera carga, ¡monitorear de cerca el voltaje de la batería para evitar la sobrecarga!¡No hagas baterías de litio de placa desprotegida!
Este circuito se puede utilizar únicamente con cargador solar con protección de baterías de iones de litio, fosfato de hierro y plomo-ácido.
¡Cualquier problema causado por la tienda de lesiones por explosión de la batería no es responsable!
Como se muestra en FIG baby, el circuito no es anti-retroceso, ¡el reverso se quemará!¡Positivo y negativo no se equivocan!
Estado del indicador: Apagado=sin entrada o no respondió la batería, Rojo=cargando, azul=lleno, rojo parpadeante=falla (como temperatura, sobretensión de la batería)

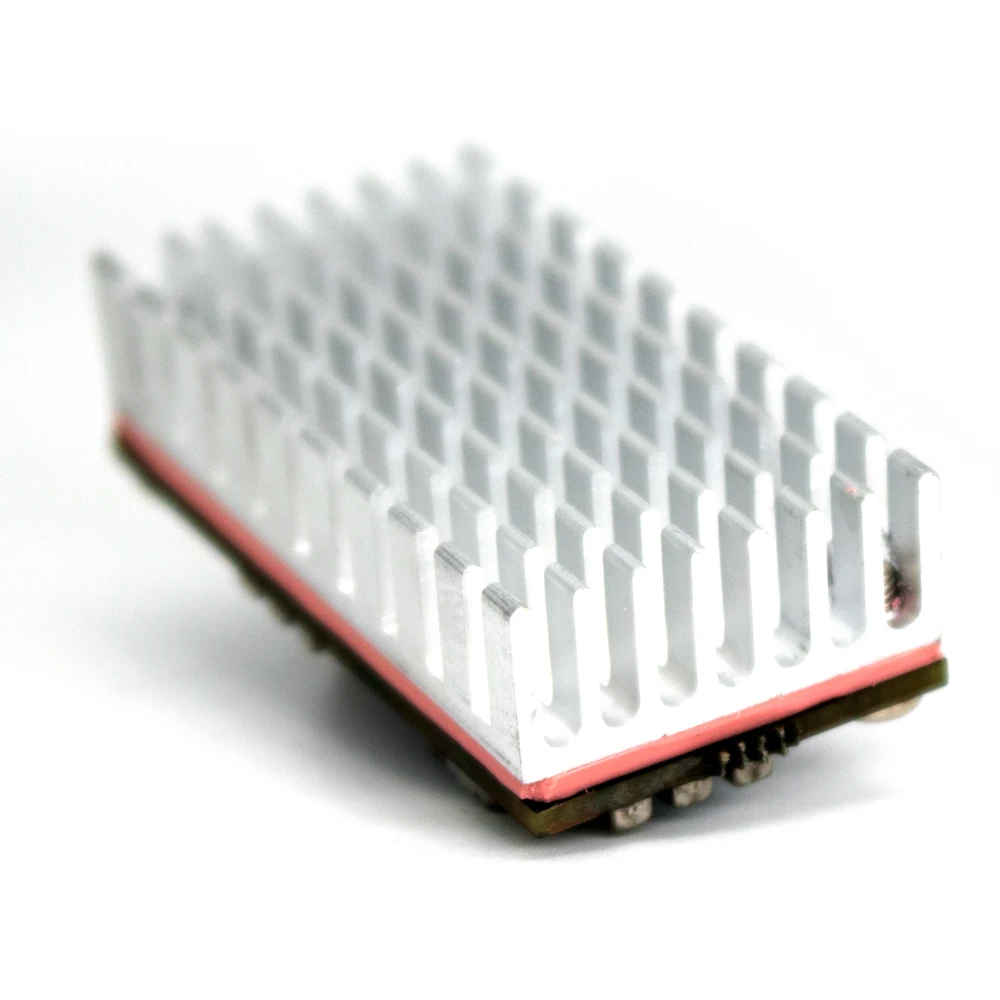

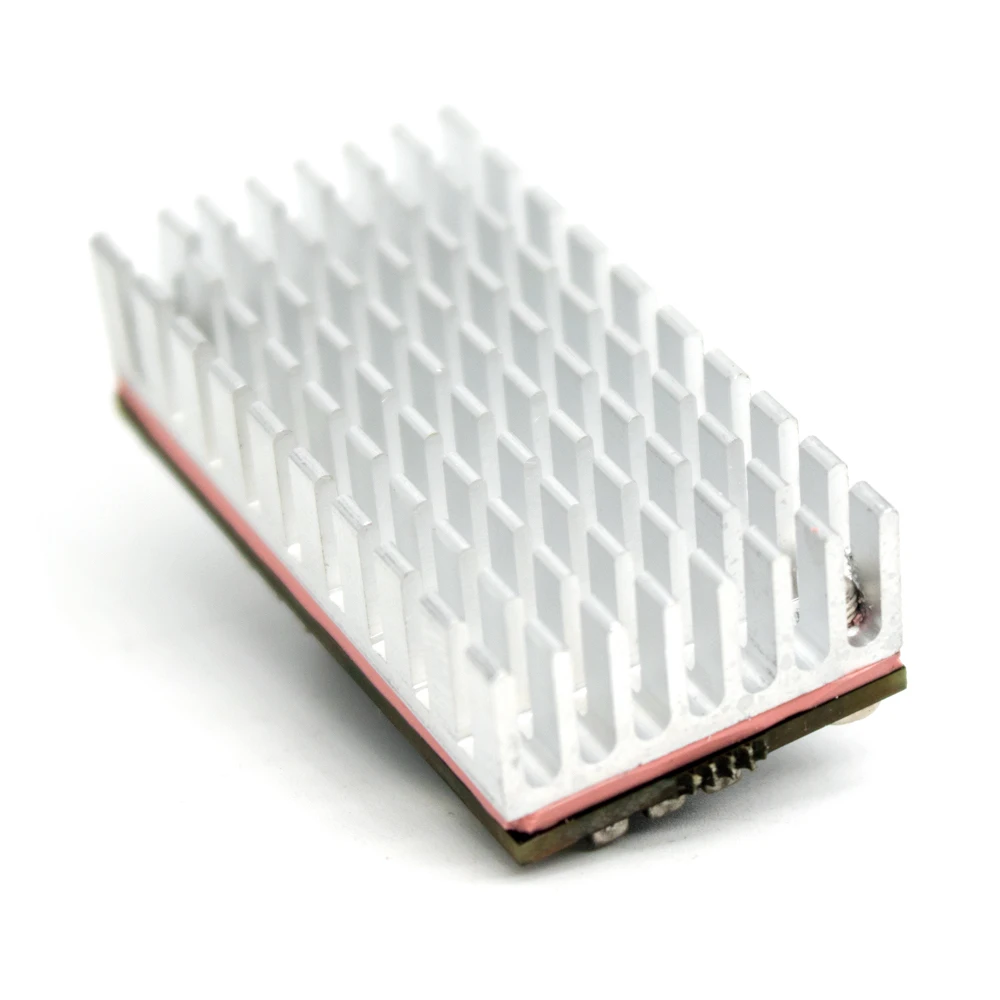

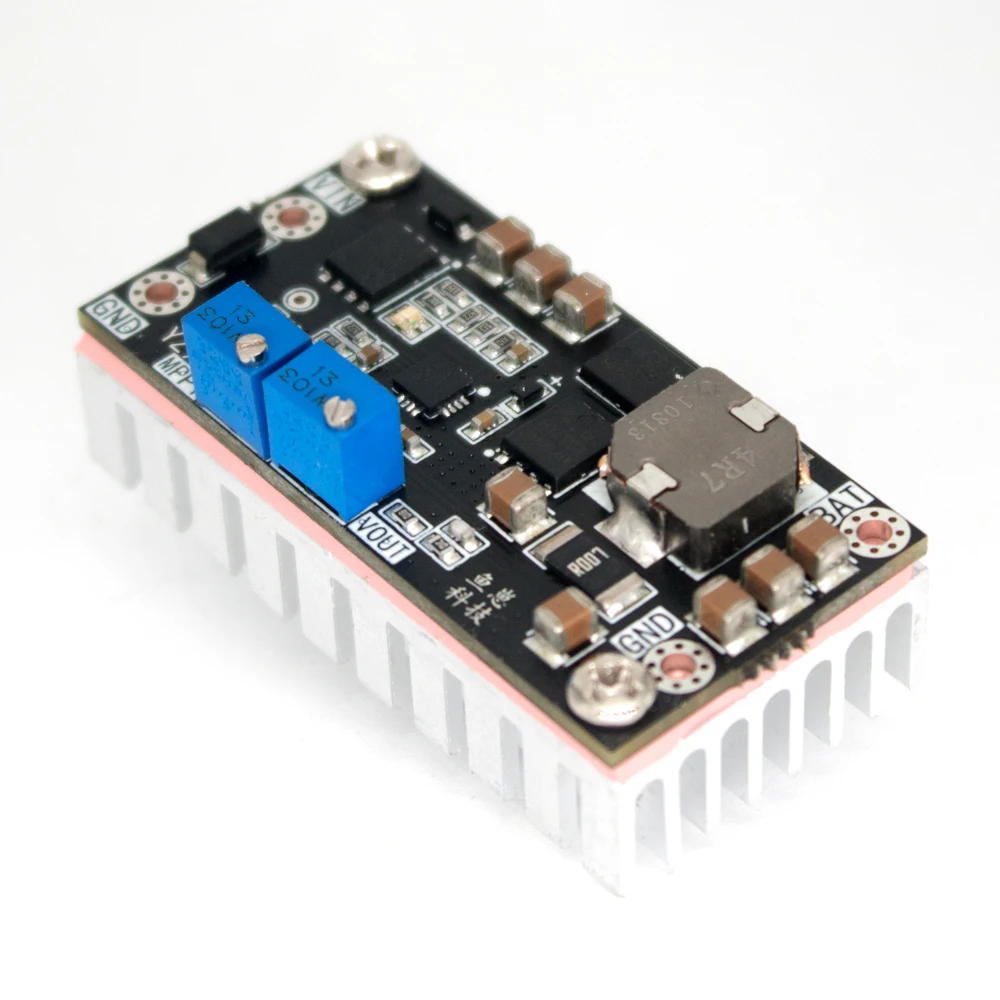

Para pegar las aletas, se recomienda pegarlas en la parte posterior de la placa de circuito, cerca de la administración de energía positiva de entrada, hay un área concentrada de calor, consulte la siguiente imagen térmica de la señal.
Utilice el método de ajuste de potencia ajustable:
1: El voltaje MPPT solar ajustado con energía ajustable (energía solar nominal de 18 V generalmente 15-16 V) conectada a las entradas del módulo.
2: voltaje de salida del módulo de medición del perfil de voltaje del multímetro, primero ajuste el potenciómetro en el sentido de las agujas del reloj hasta que mppt no tenga voltaje de salida y luego ajuste lentamente el potenciómetro mppt en el sentido contrario a las agujas del reloj hasta que solo tenga salida.
3: el voltaje de la fuente de alimentación ajustable para aumentar 1V para
Garantice la estabilidad, el perfil de voltaje del multímetro mide el voltaje de salida del módulo, el potenciómetro de recorte CV, el voltaje de salida fluctúa (porque no hay batería presente) la volatilidad es el final de parada de carga el valor más alto de voltaje, como 8.0-8.Fluctuaciones de 4 V, por lo que el voltaje final de parada de carga 8.4V.Para reducir la volatilidad y un condensador electrolítico de gran capacidad en la salida.
4: Acceso de salida a la batería vacía básica, el amperímetro de cadena de corriente de carga medido, el potenciómetro de recorte permite la corriente de carga máxima MPPT (ajustado asegúrese de que la luz solar directa sea soleada), la primera carga, observe de cerca si el voltaje de salida correcto para evitar la sobrecarga.
Varios voltajes de referencia de batería:
Batería de litio de 3,7 V 8,4 V 3 --4,2 V Cadena de 2 cuerdas 16,8 V 12,6 V 4
Batería de fosfato de hierro y litio de 3,2 V 3,2 V 3 -- 3,6 V Cadena de 2 cuerdas 14,4 V 10,8 V 4
Baterías de plomo-ácido de 6 V - 6,8 V
Batería de plomo-ácido de 12 V --13,6 V
No recomendado para cargar baterías NiMH o NiCd
fiebre encontrada: entrada y salida de 18V 12V5A 12V8A sin calor AEROSTATIC
Características:
¡El nuevo módulo de carga solar MPPT, fuerte segundo CN3722, importación IC es la vaca!
Entrada ideal de diodo antirregurgitación (antirreflujo Schottky serie 3722)
Doble Buck síncrono Nmos (Buck rectificador Schottky de Pmos único 322)
Frecuencias más altas de 600 Khz (3722 solo 300 K, gran pérdida)
Entrada de energía solar del anti-reverso (el reverso se quemará 3722)
Cuatro terminales, dos letreros solares, dos baterías positivas y negativas, LED indicador de carga de color integrado
Características del circuito:
● Seguimiento del punto de máxima potencia de la célula solar, la corriente de salida es mayor que la corriente del panel solar, MPPT realmente ultraeficiente, soporte dentro de 5 V-24 V, panel solar de 120 W (para una mayor carga de corriente con un panel solar se recomienda que cada módulo)
● El voltaje de salida se puede ajustar, control automático CC-CW (puede admitir baterías de un solo o varios de litio o baterías de fosfato de hierro o plomo-ácido, LED de alta potencia, etc.)
● entrada del diodo ideal antirreflujo, pérdida
● Circuito reductor de rectificación síncrona, alta eficiencia que calienta un pequeño
● gestión completa de la carga de la batería, parada completa del llenado, no siempre gotea, evita que el electrolito se seque
● Precisión de más o menos 0,5% de voltaje de corte
● soporte máximo para energía solar: 120W
● Frecuencia de conmutación PWM: 600 KHz, alta frecuencia, baja resistencia y alta eficiencia
● La corriente de carga se establece mediante una resistencia externa (preestablecido 5000 mA)
● La profundidad de descarga de la carga lenta de la batería.
● Estado de carga y indicación de estado de carga para LED (luz roja de carga/luz completa encendida/apagada Sin batería ni entrada)
● función de arranque suave
● protección de voltaje del terminal de la batería
● Cuando no se utiliza energía solar, también sirve para un adaptador para computadora portátil de 9-24 V, un dispositivo multiusos
● Condensador de filtro Murata de gran volumen de 7 estrellas MLCC, inductores de cobre SUMIDA, salida de corriente más grande y estable
Parámetros terminados:
Volumen: 49 mm * 24 mm * 10 mm, ultracompacto, caja de control solar con enchufe sin presión
Voltaje de entrada: 5-24 V (máximo absoluto 26 V, se recomienda que el uso de menos de 20 V de entrada sea mayor que el voltaje de salida, oh.)
Voltaje de salida: 4,2 V-22 V ± 0,5 % de ajuste del potenciómetro de precisión, solo presión arterial, la salida será inferior a la entrada
Corriente de salida: predeterminado 8A, una compra de 16 o más se puede personalizar 2A, 2,5A, 4A, 5A, 8A, 5A o más propone agregar calor
Corriente de precarga: predeterminado 0,8 A, 0,1 veces la corriente de salida
Corriente de terminación: predeterminado 0,8 A, 0,1 veces la corriente de salida
Eficiencia de carga: 96% @ entrada de 16 V Salida de 12 V 8 A
Drene cuando no esté cargando: alrededor de 200uA
Instrucciones de uso:
¡Consulta!La primera carga, ¡monitorear de cerca el voltaje de la batería para evitar la sobrecarga!¡No hagas baterías de litio de placa desprotegida!
Este circuito se puede utilizar únicamente con cargador solar con protección de baterías de iones de litio, fosfato de hierro y plomo-ácido.
¡Cualquier problema causado por la tienda de lesiones por explosión de la batería no es responsable!
Como se muestra en FIG baby, el circuito no es anti-retroceso, ¡el reverso se quemará!¡Positivo y negativo no se equivocan!
Estado del indicador: Apagado=sin entrada o no respondió la batería, Rojo=cargando, azul=lleno, rojo parpadeante=falla (como temperatura, sobretensión de la batería)
Para pegar las aletas, se recomienda pegarlas en la parte posterior de la placa de circuito, cerca de la administración de energía positiva de entrada, hay un área concentrada de calor, consulte la siguiente imagen térmica de la señal.
Utilice el método de ajuste de potencia ajustable:
1: El voltaje MPPT solar ajustado con energía ajustable (energía solar nominal de 18 V generalmente 15-16 V) conectada a las entradas del módulo.
2: voltaje de salida del módulo de medición del perfil de voltaje del multímetro, primero ajuste el potenciómetro en el sentido de las agujas del reloj hasta que mppt no tenga voltaje de salida y luego ajuste lentamente el potenciómetro mppt en el sentido contrario a las agujas del reloj hasta que solo tenga salida.
3: el voltaje de la fuente de alimentación ajustable para aumentar 1V para
Garantice la estabilidad, el perfil de voltaje del multímetro mide el voltaje de salida del módulo, el potenciómetro de recorte CV, el voltaje de salida fluctúa (porque no hay batería presente) la volatilidad es el final de parada de carga el valor más alto de voltaje, como 8.0-8.Fluctuaciones de 4 V, por lo que el voltaje final de parada de carga 8.4V.
4: Acceso de salida a la batería vacía básica, el amperímetro de cadena de corriente de carga medido, el potenciómetro de recorte permite la corriente de carga máxima MPPT (ajustado asegúrese de que la luz solar directa sea soleada), la primera carga, observe de cerca si el voltaje de salida correcto para evitar la sobrecarga.
Varios voltajes de referencia de batería:
Batería de litio de 3,7 V 8,4 V 3 --4,2 V Cadena de 2 cuerdas 16,8 V 12,6 V 4
Batería de fosfato de hierro y litio de 3,2 V 3,2 V 3 -- 3,6 V Cadena de 2 cuerdas 14,4 V 10,8 V 4
Baterías de plomo-ácido de 6 V - 6,8 V
Batería de plomo-ácido de 12 V --13,6 V
No recomendado para cargar baterías NiMH o NiCd
fiebre encontrada: entrada y salida de 18V 12V5A 12V8A sin calor AEROSTATIC
